公路自行车碳纤维碟刹前轮组结构设计

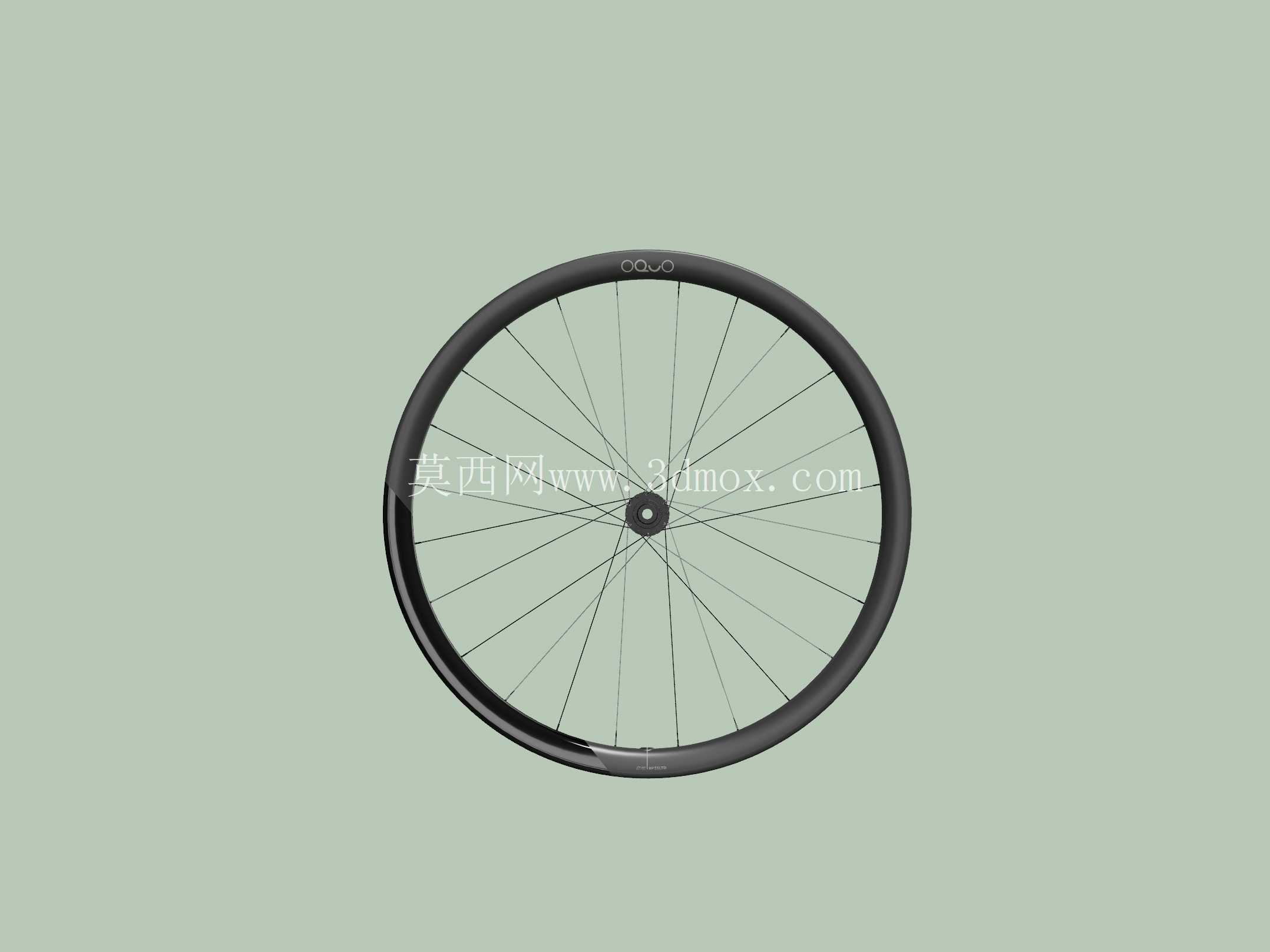

在公路自行车运动装备的结构设计领域，轮组作为直接影响骑行滚阻、操控响应与制动表现的核心部件，其三维建模的精度直接决定了后续开模生产、配件适配的可行性。这款前轮组的设计围绕碟刹公路车的使用场景展开，适配铺装路面长距离骑行、竞技爬坡等多种工况，在结构设计阶段就充分考虑了不同品牌刹车盘、前叉开档的适配边界，避免后续装配出现干涉问题。

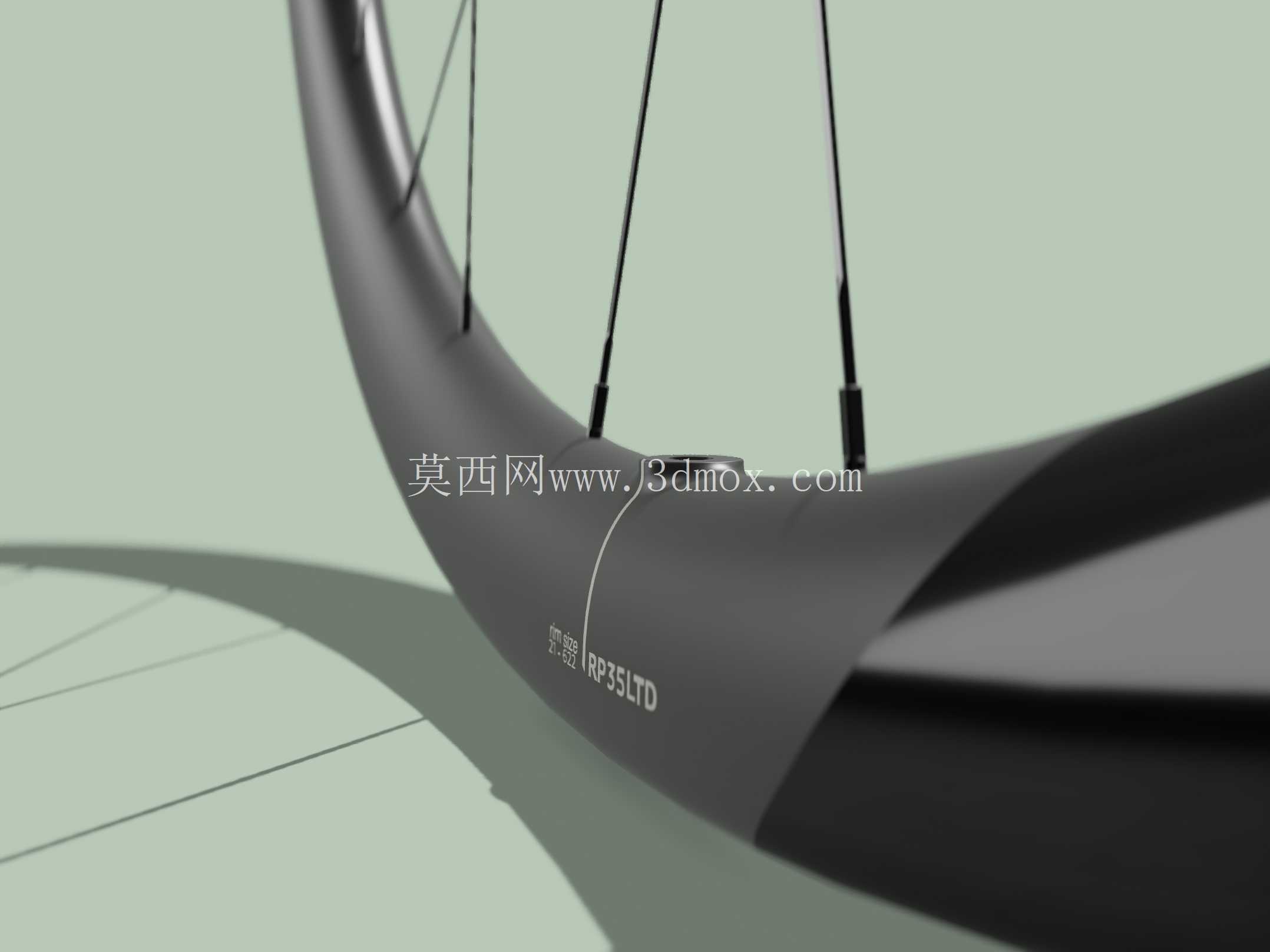

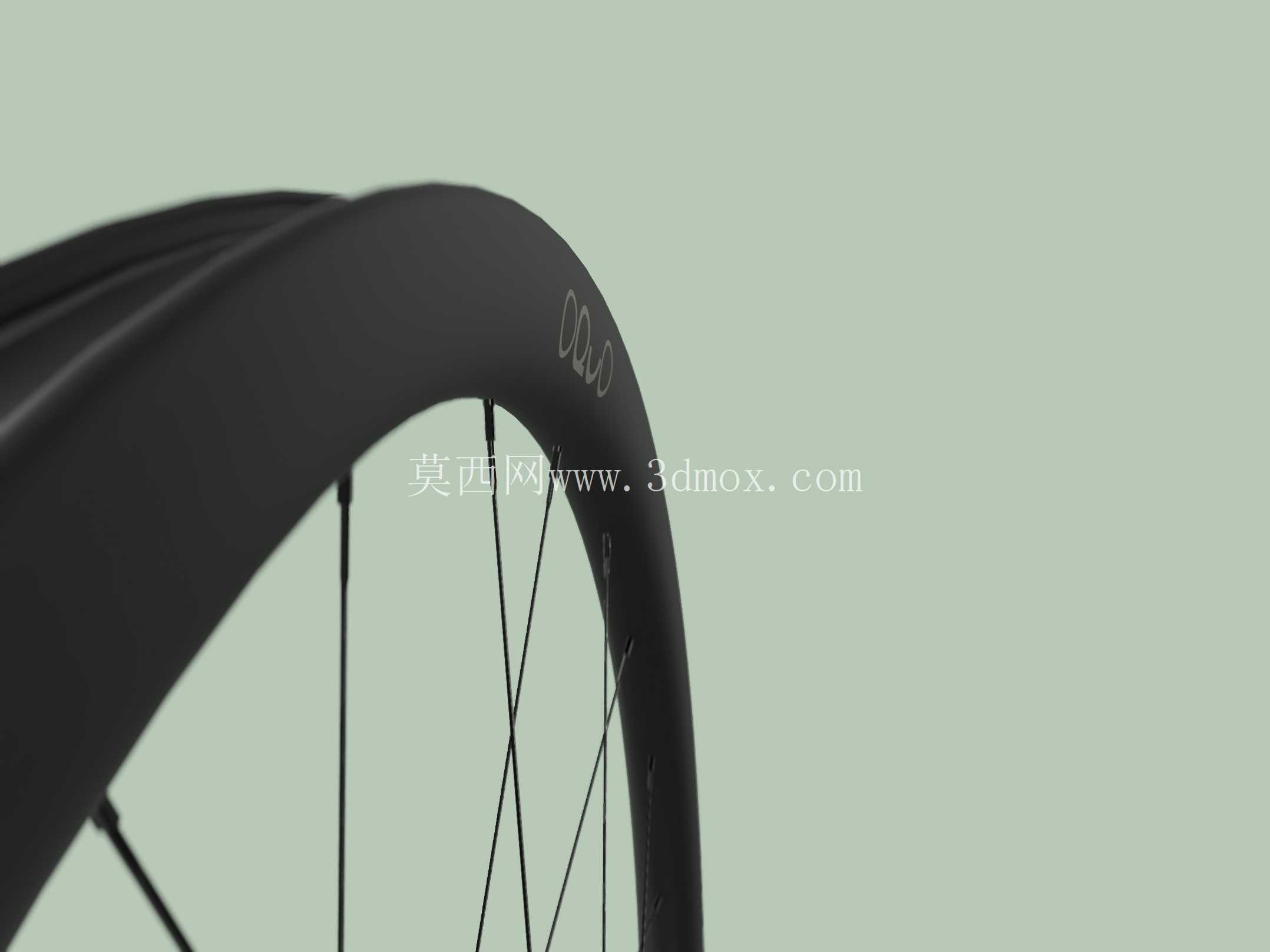

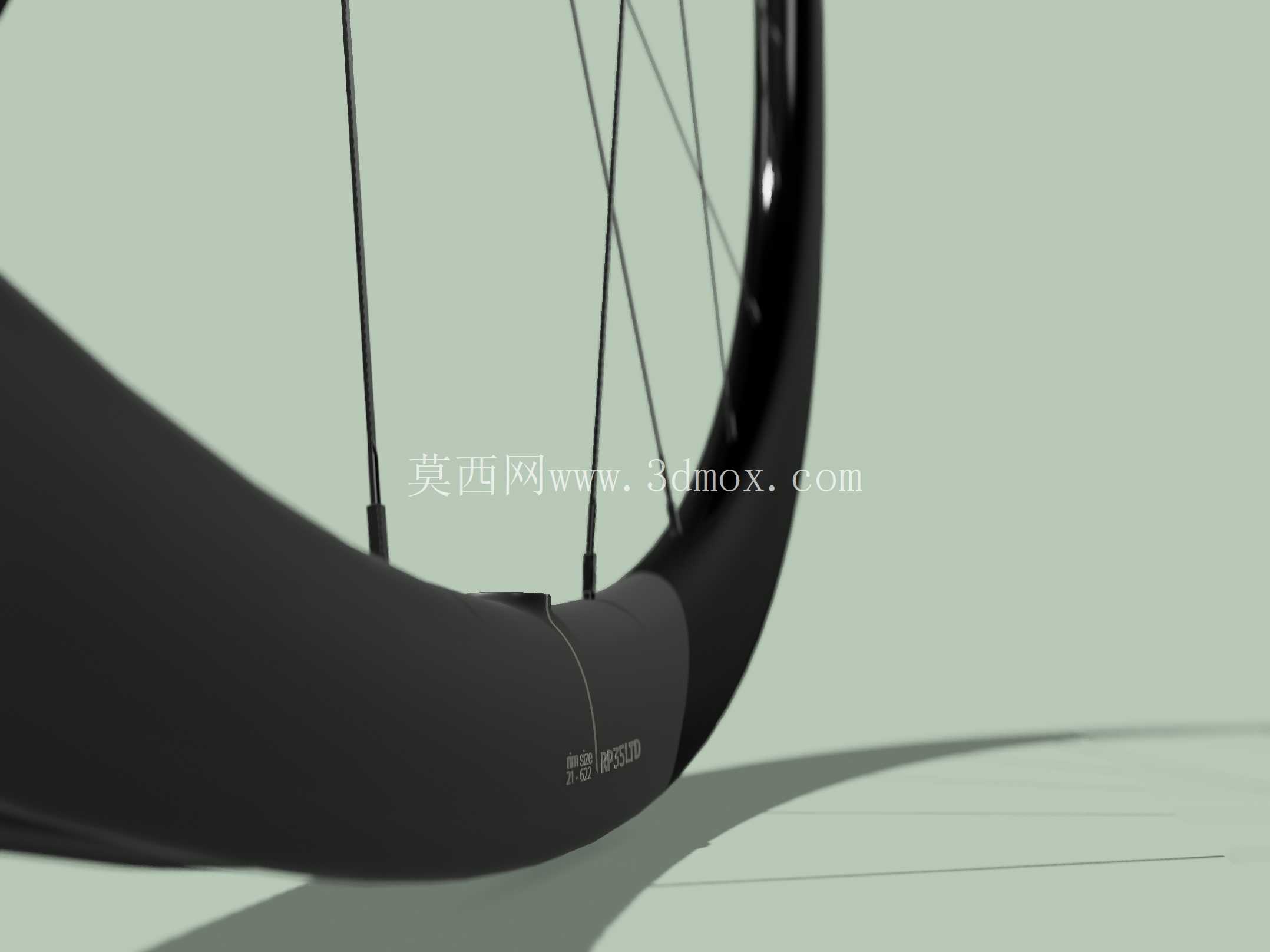

从实际使用场景来看，碟刹公路轮组需要同时承受骑行过程中的垂直载荷、过弯时的侧向扭力，以及制动时碟片传递的瞬时扭矩，因此在建模过程中，轮圈的截面形状经过多轮迭代优化，35mm的圈高设定兼顾了平路巡航的气动收益与侧风环境下的操控稳定性，21mm的内宽设计可以兼容目前主流的28c、30c规格真空胎与开口胎，让轮胎安装后拥有更合理的接地形状，降低滚阻的同时提升过弯抓地力。轮圈采用碳纤维材质铺层设计，建模时预留了胎唇卡槽的精确尺寸，保证轮胎安装后的密封性与固定强度，避免骑行过程中出现脱胎风险。

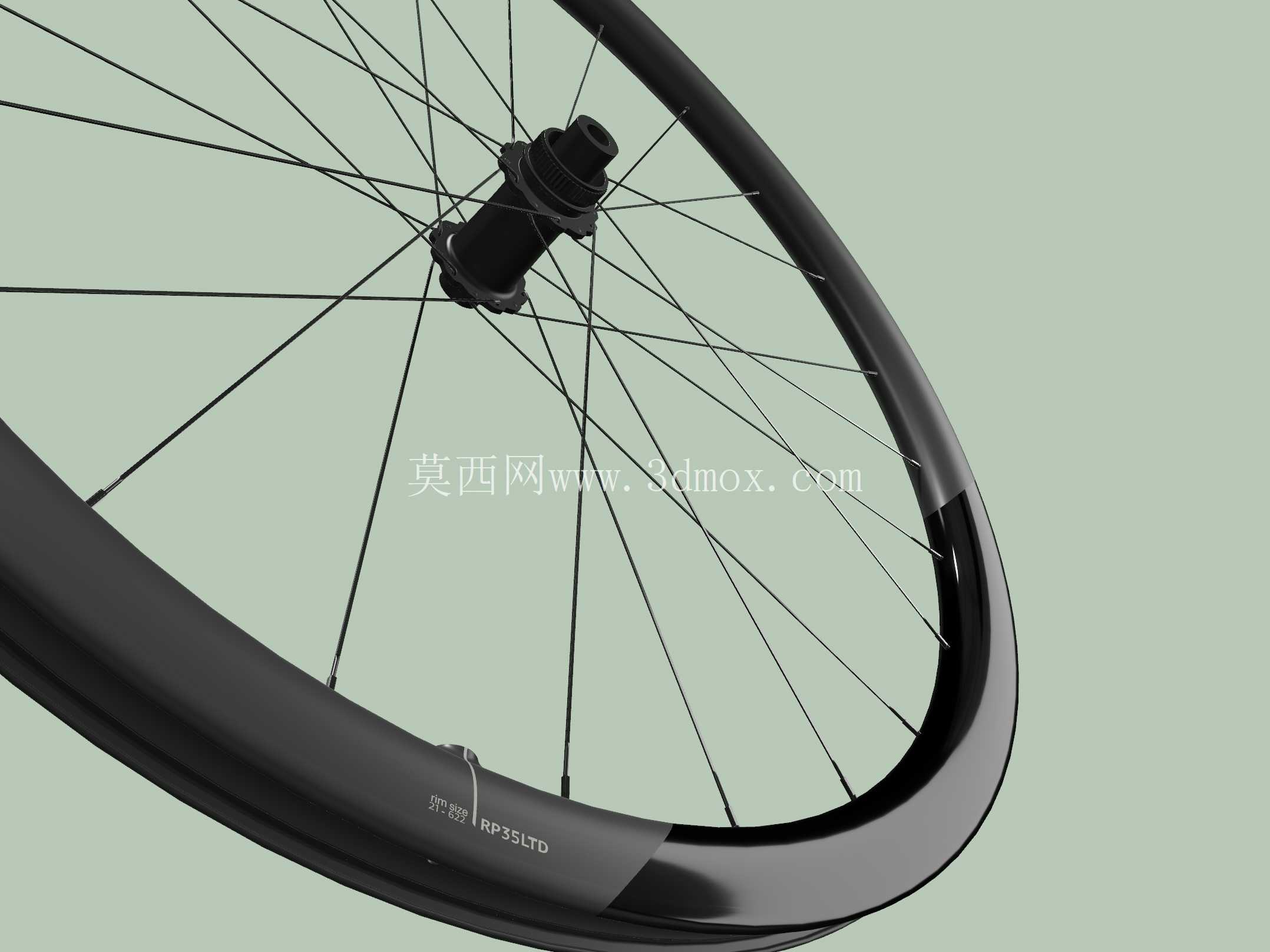

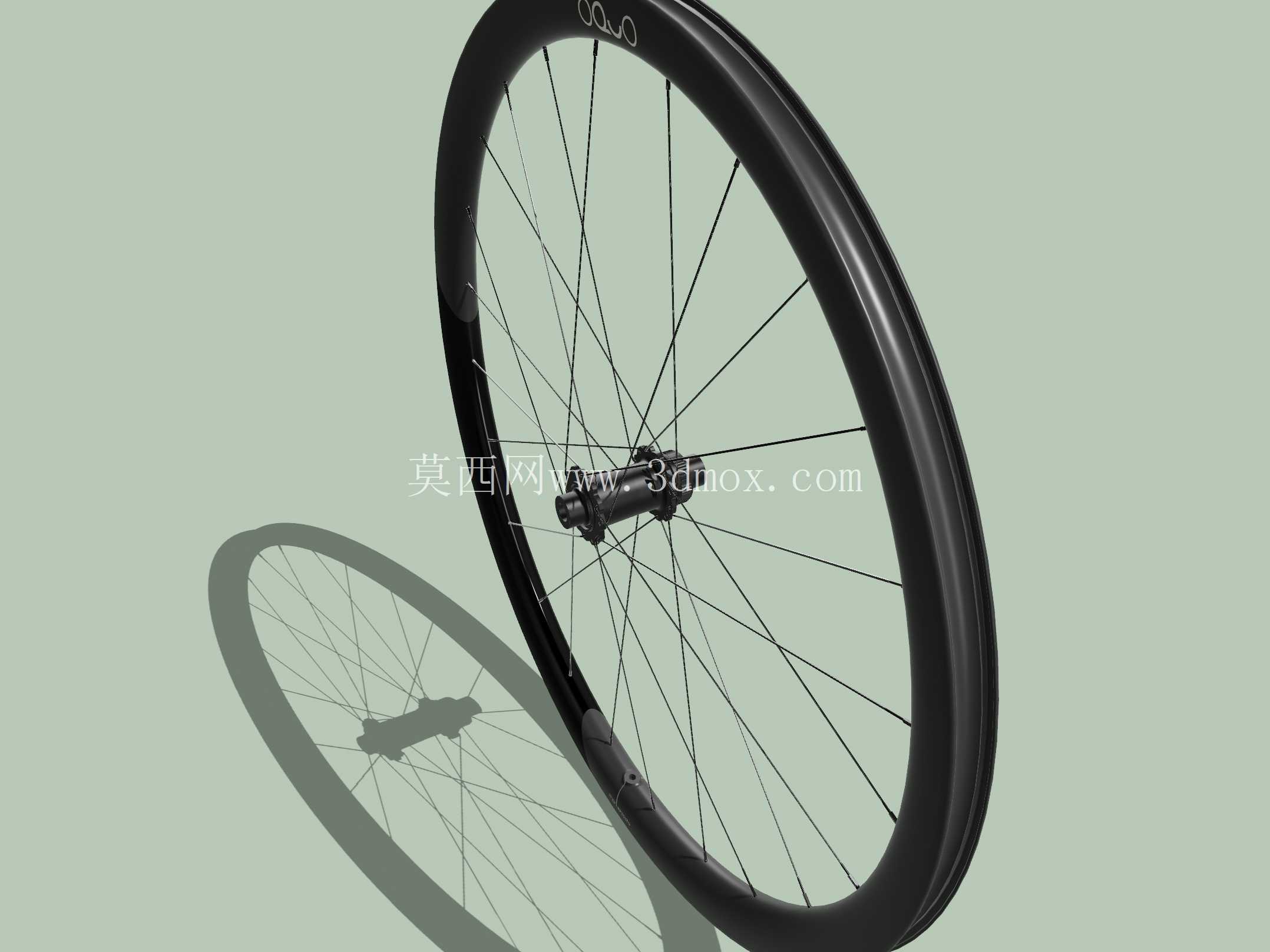

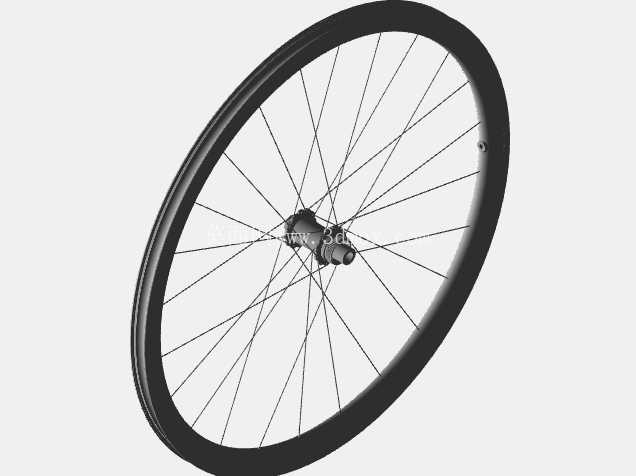

轮组的中心锁紧结构是设计中的重点考量部分，中锁碟刹的安装座齿形参数严格对应通用标准，建模时特意标注了齿形的配合公差范围，提醒使用者注意不同品牌碟片的锁紧齿可能存在的细微尺寸差异，避免安装时出现齿形不匹配、锁紧后旷量的问题。花鼓部分采用直拉辐条安装结构，24孔的辐条排布采用双侧交叉编法，建模时每根辐条的长度、弯头角度都经过精确计算，搭配Sapim CX-Ray TC规格辐条的模型参数，还原了真实轮组的辐条张力分布，在三维环境中可以模拟不同张力下轮圈的形变量，为后续调圈工序提供数据参考。

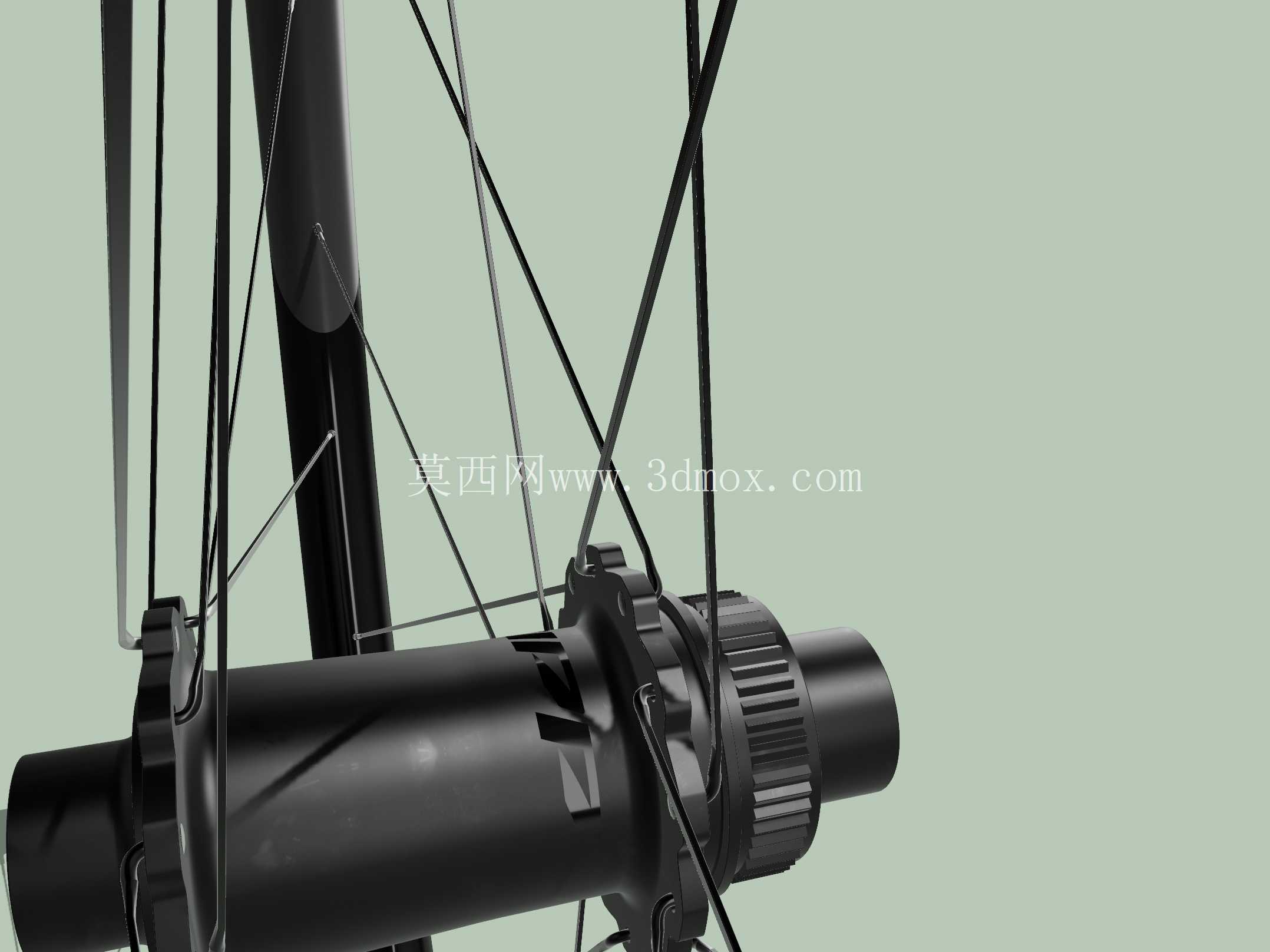

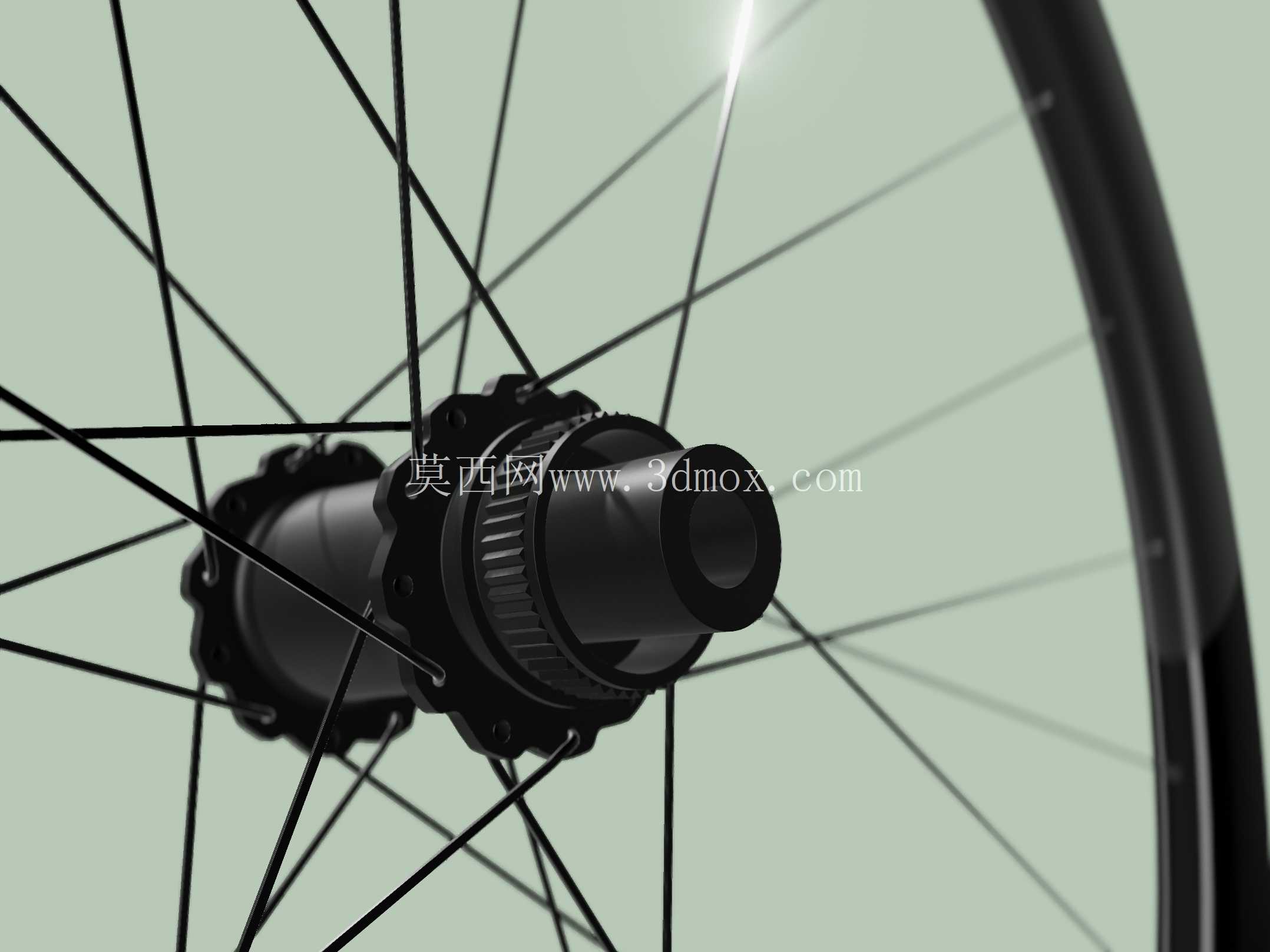

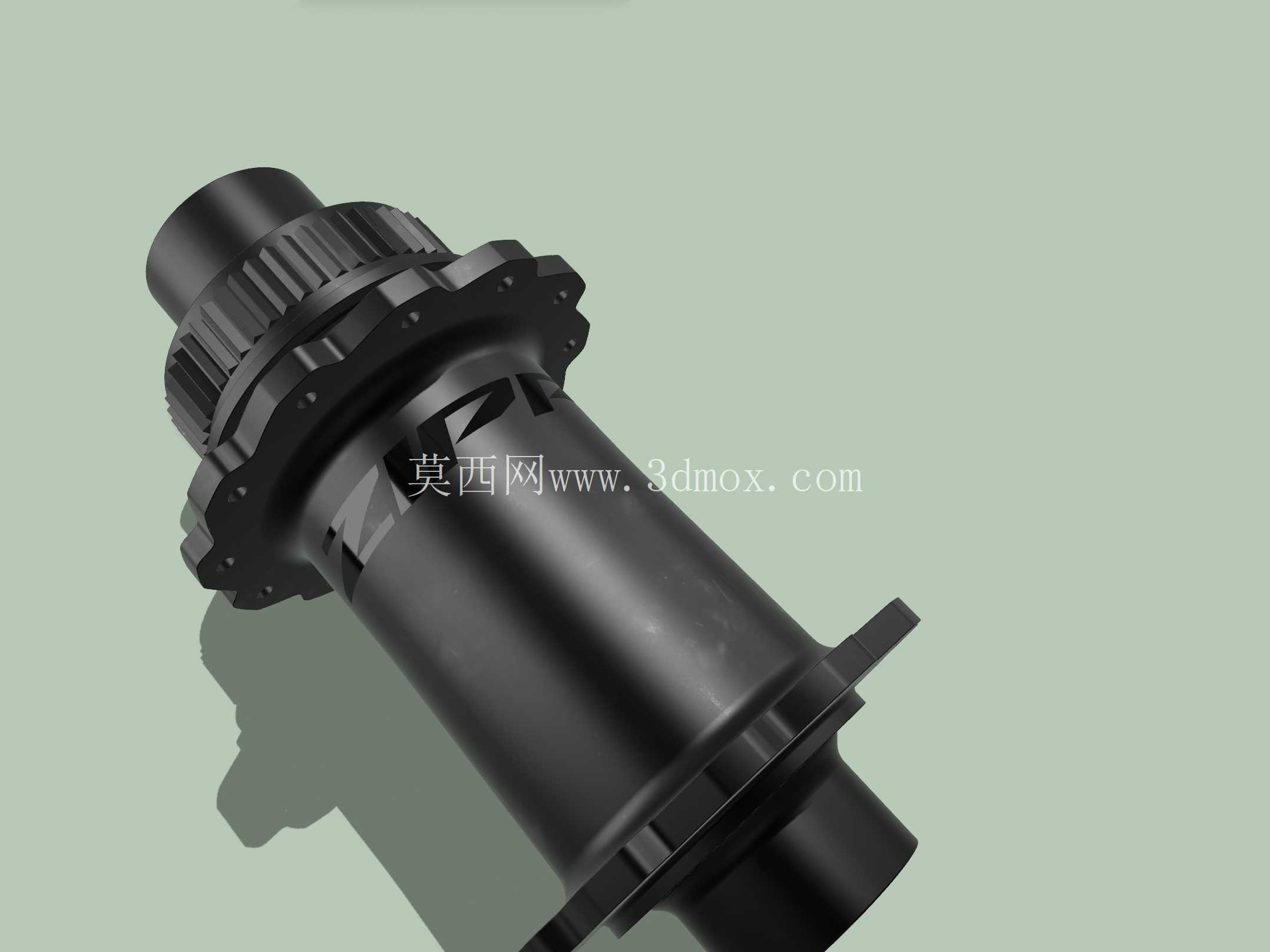

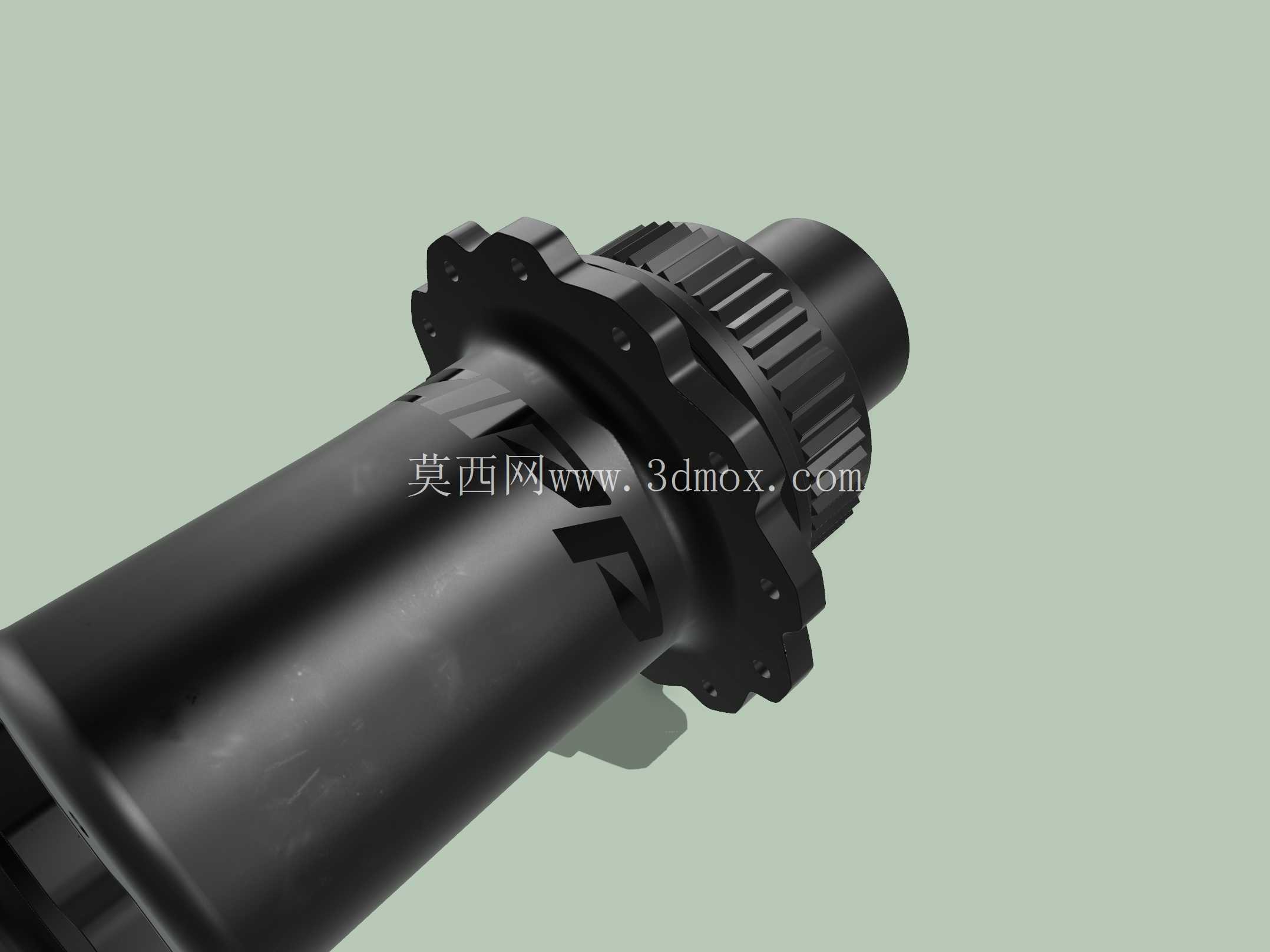

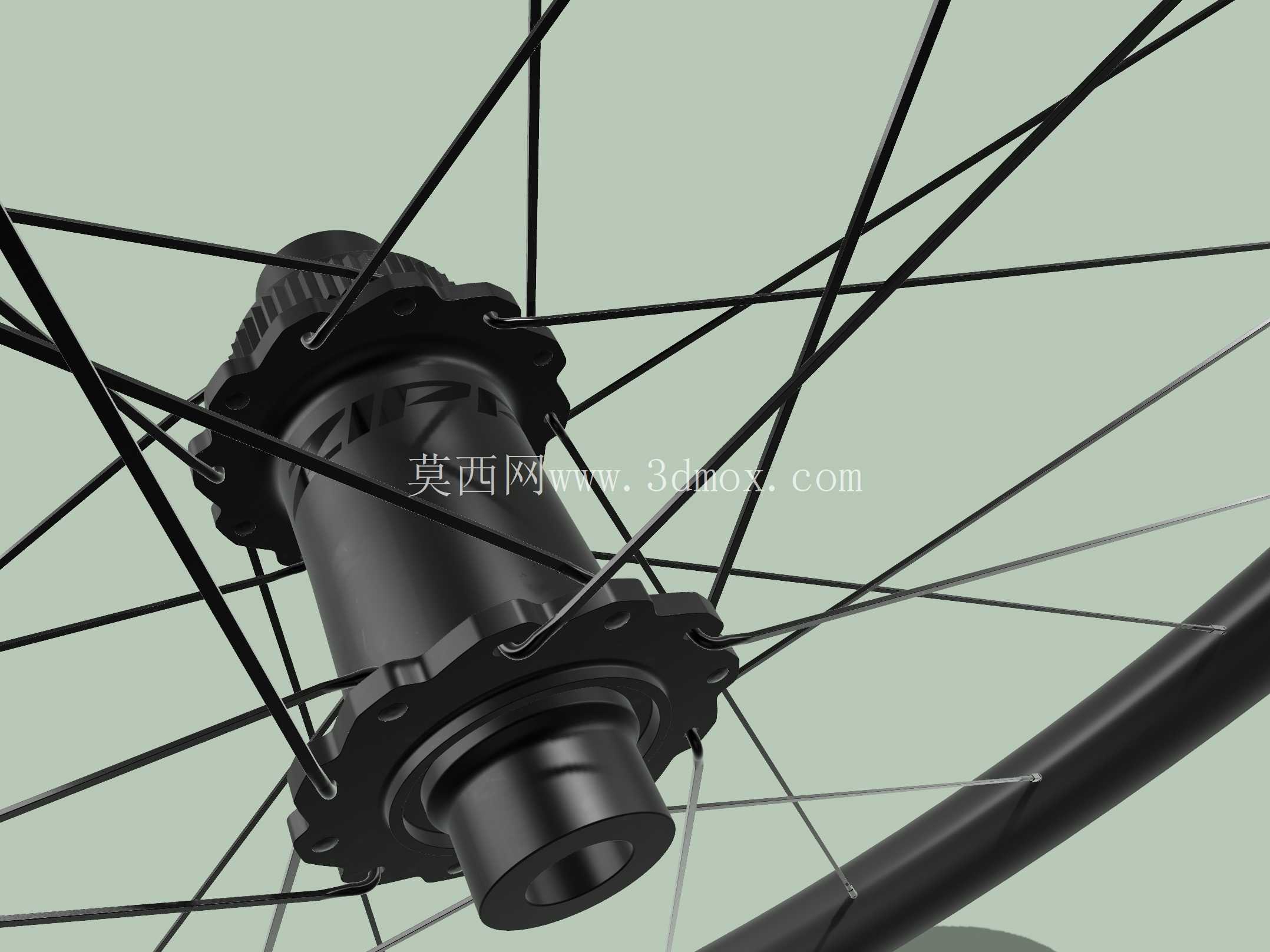

花鼓内部的轴承安装位在建模时预留了标准压装公差，适配常规规格的密封轴承，保证转动顺滑度的同时降低后期维护难度。ZIPP Cognition VS2花鼓的棘轮结构在模型中做了简化但保留了核心安装尺寸，方便设计人员对接塔基、端盖等配件的适配工作。轮组的整体尺寸严格遵循ETRTO 622-21的标准规范，也就是常规所说的700c规格，保证和市面上绝大多数公路车前叉的开档、刹车安装位兼容，建模时将前叉安装的接触位、碟片安装的避让空间都做了明确的结构示意，避免后续装配时出现碟片蹭叉、轮组无法装入的问题。

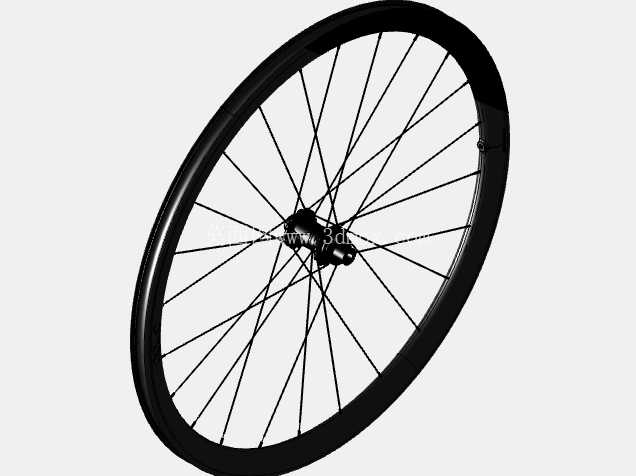

从建模的工程实用性角度出发，整个轮组的模型将轮圈、辐条、花鼓、辐条帽等零件做了独立的分层建模，每个零件都保留了可编辑的参数化特征，设计人员可以根据不同的使用需求调整圈高、辐条数量、花鼓法兰直径等参数，快速衍生出适用于不同场景的轮组方案。比如针对爬坡场景可以降低圈高减轻整体重量，针对平路冲刺场景可以增加圈高提升气动性能，针对砾石路场景可以调整轮圈内宽兼容更宽的轮胎。在辐条的建模过程中，特意还原了扁辐条的气动截面形状，可以在后续的流体仿真中模拟轮组转动时的空气阻力表现，为气动优化提供基础模型支撑。

安装边界方面，模型明确标注了轮组的开档尺寸、碟片安装座的偏移量、轮圈的中心偏移值，这些参数都是轮组安装调试过程中的核心控制指标，保证轮组装入前叉后位于车架中心位置，碟片与卡钳的间隙均匀，避免出现制动偏磨、轮组偏摆的问题。轮圈的刹车边位置因为是碟刹设计，取消了圈刹的刹车边结构，在建模时对轮圈外壁做了全碳纤维铺层的厚度示意，保证轮圈整体的结构强度，避免碟刹制动时的冲击力传递到轮圈造成结构损伤。

对于三维建模从业者而言，这个轮组模型可以作为公路车配件设计的基础参考，通过拆解每个零件的建模逻辑，可以掌握辐条轮组这类辐条式对称回转零件的建模方法，理解轮组设计中公差配合、载荷分布、配件适配的核心要点，避免在实际设计中出现结构干涉、强度不足、适配性差等常见工程问题。在做整车装配仿真时，高精度的轮组模型也可以提升整车模型的还原度，为后续的整车性能仿真、结构强度分析提供准确的部件模型支撑。
