双发螺旋桨无人作战飞机外观结构

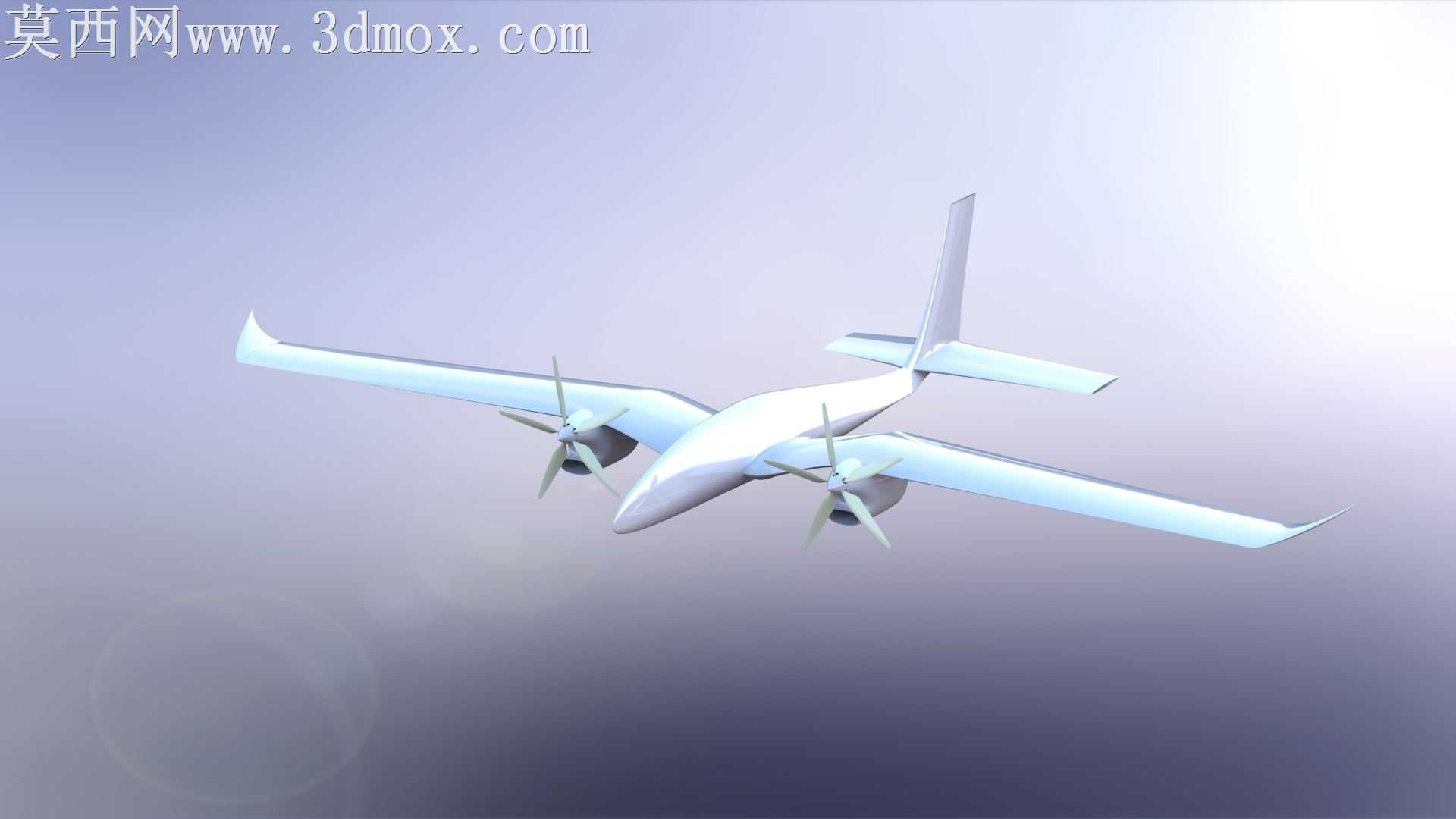

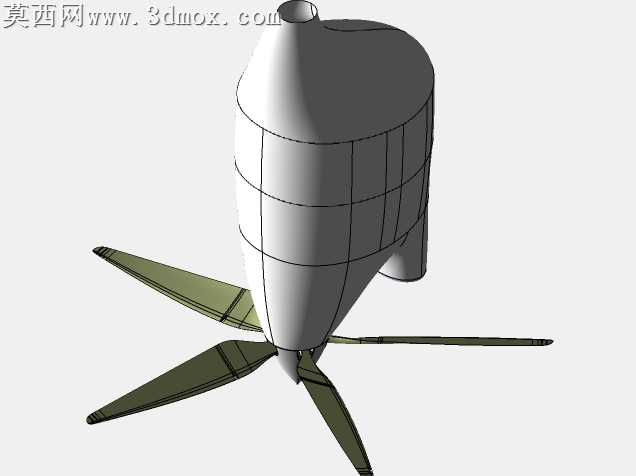

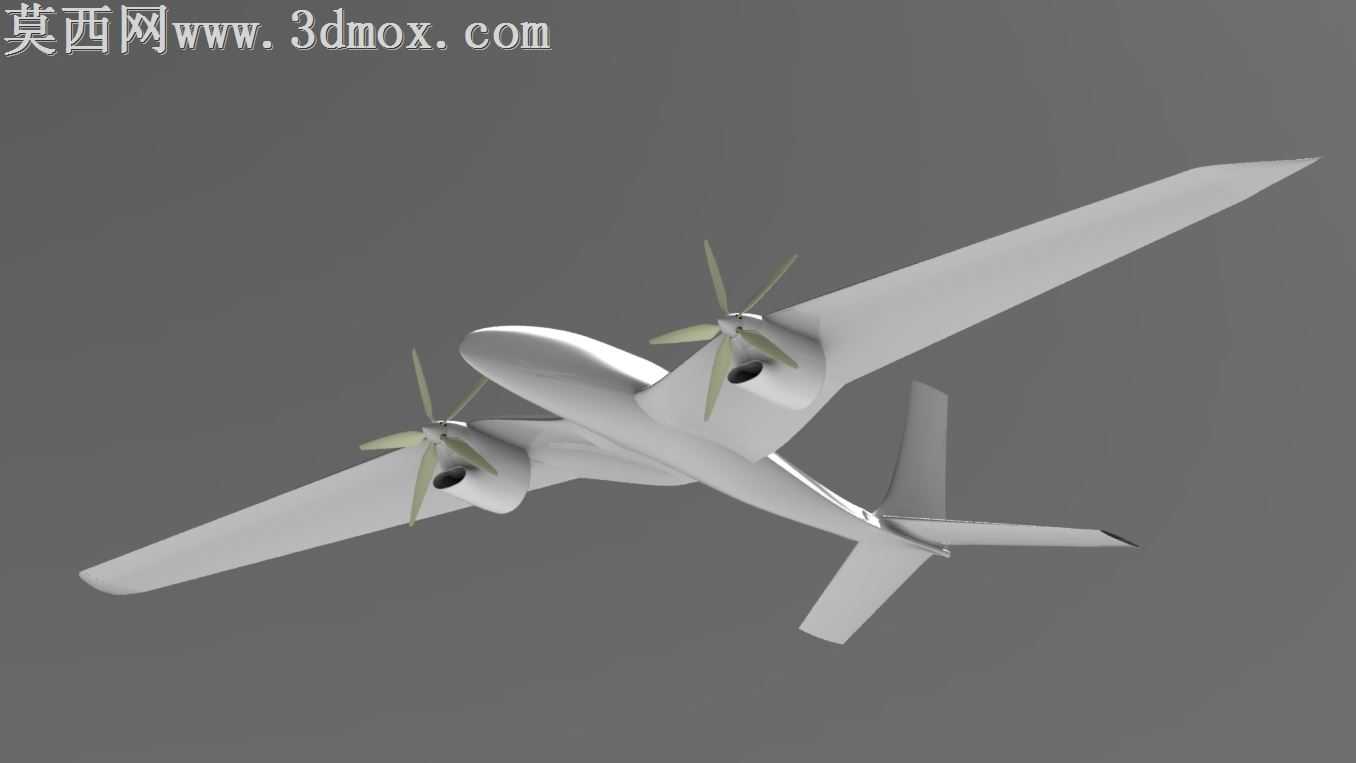

长航时察打一体无人机的外露曲面加工，最容易踩的坑是蒙皮接缝处的气动阶差，这类阶差在亚音速巡航段会额外诱发12%以上的寄生阻力，直接压缩任务半径。这套外观模型在处理发动机短舱与主机翼的衔接区域时，没有采用常规的直角倒钝过渡，而是顺着翼型的上反角做了连续曲率的融合曲面，短舱前缘的半径顺着机翼展向逐步收窄，既避开了螺旋桨滑流直接冲击机翼接缝的问题，也能减少加工时蒙皮铆接的定位工装数量。尾翼部分没有照搬有人机的垂尾安定面比例，而是把垂尾后掠角放大了7度，平尾安装位置略微下移，避开主机翼下洗流的直接干扰区，哪怕是做等比例缩比的风洞实训模型，也能直接拿到可用的安定性测试数据，不用反复修模调整尾翼安装角。螺旋桨桨叶的曲面没有做过度的艺术化简化，每片桨叶的翼型扭转角从根部到尖部保持了连续的渐变过渡，加工时如果用五轴铣削做桨叶样件，不需要额外补做曲面重构，直接提取曲面就能生成刀路，桨根与桨毂的衔接处留了0.2毫米的装配公差带，不管是做静态展示模型还是装微型动力的验证机，都不会出现桨叶转动蹭到短舱蒙皮的问题。机身中段的截面没有做成规则的椭圆，而是顺着设备舱的安装需求微调了下部轮廓，既保证了内部设备的安装空间，也让机身侧面的光影过渡更流畅，做外观渲染时不用额外打补光就能呈现出金属蒙皮的质感。机翼的翼尖做了轻微的切尖处理，不是刻意追求视觉上的锐利感，而是能减少翼尖涡流的诱导阻力，对应真实机型的长航时飞行需求，哪怕是做教学演示用的缩比模型，也能直观体现出气动设计的取舍逻辑，不会出现外观好看但完全不符合工程逻辑的问题。
