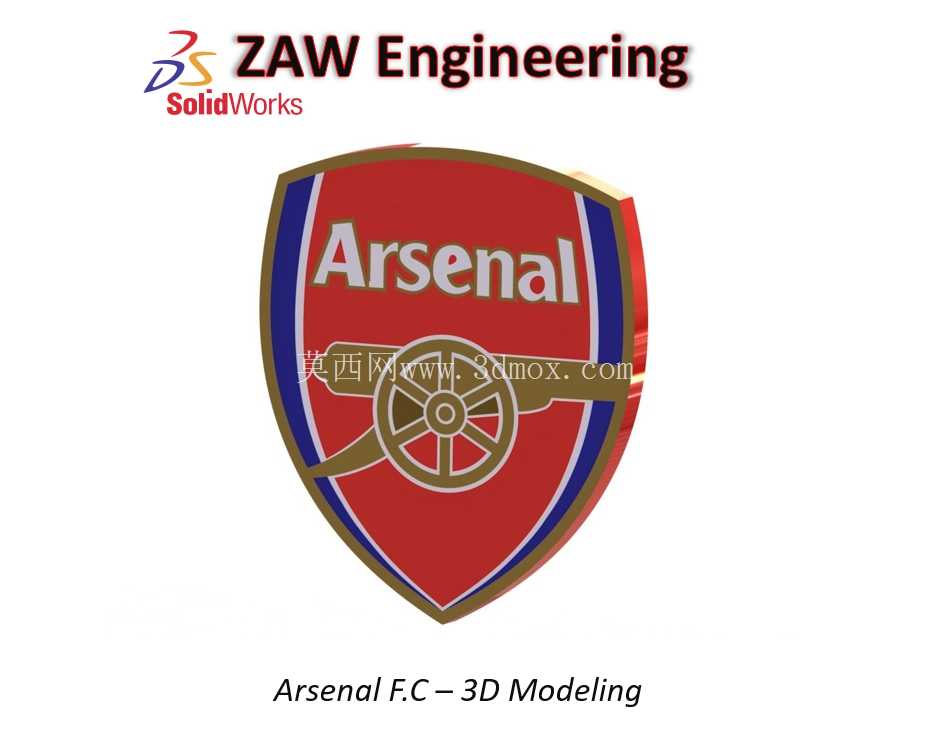

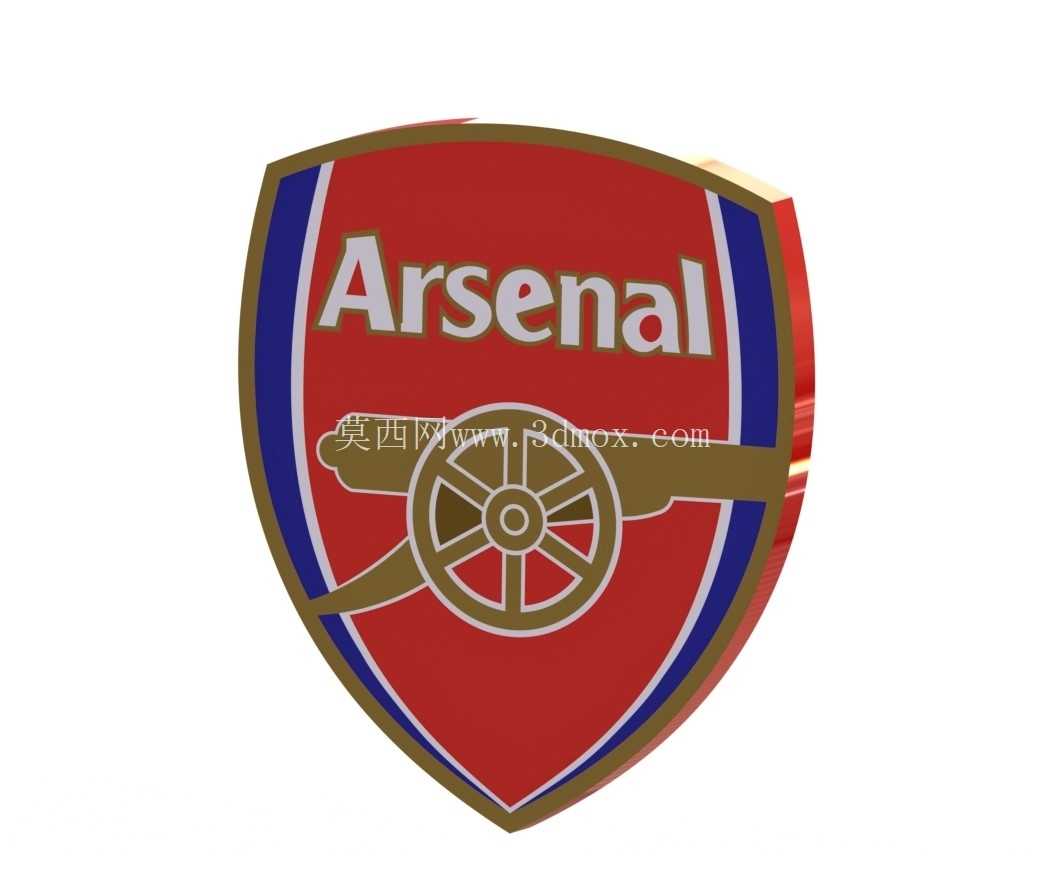

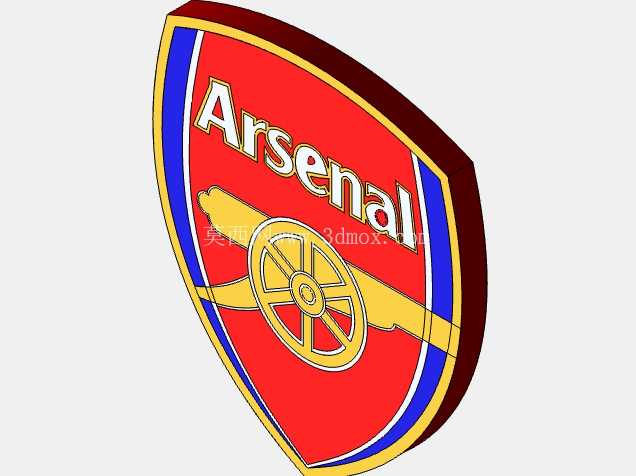

阿森纳足球俱乐部立体标识造型设计

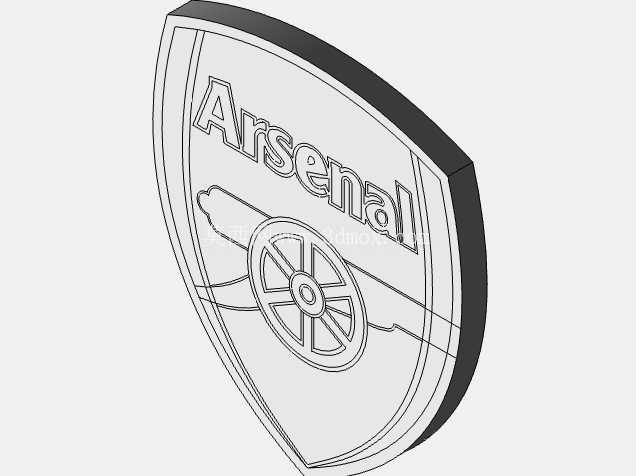

　　本次完成的立体标识造型，核心服务于体育IP周边衍生产品的开发场景，可直接适配线下球迷周边陈列、主题空间装饰、文创产品开发等多个实际使用场景，区别于平面印刷类标识，立体结构的标识在光影下具备更强的视觉冲击力，能够在主题展厅、球迷俱乐部活动现场、商业空间体育主题展区等场景中作为核心视觉元素使用，也可作为小尺寸摆件的结构原型，适配桌面陈列、收藏类周边的生产需求。从实际用途出发，该造型在结构设计上充分考虑了不同应用场景的安装边界，当作为墙面装饰件使用时，背部预留的平整安装面可直接适配背胶粘贴、螺丝固定两种主流安装方式，安装面与标识主体的连接位置做了加厚处理，避免长期悬挂出现结构变形；当作为桌面摆件使用时，底部的支撑结构与主体重心完全重合，无需额外配重即可保证摆放稳定性，支撑面做了微弧处理，避免刮伤接触的桌面材质。设计过程中首先对平面队徽的所有视觉元素做了结构拆解，将原有平面的盾形外轮廓做了分层拉伸处理，最外层的金色包边采用0.8mm的凸起高度，与内部红蓝主色区域形成明确的视觉层次，中间的加农炮图案与文字标识分别做了不同高度的凸起处理，保证不同视觉元素在立体状态下不会出现层次混淆，所有凸起结构的边缘都做了R0.3的圆角处理，既避免锐边带来的安全隐患，也能在光影下形成更柔和的过渡效果，还原平面标识的视觉识别性。

　　外形尺寸方面，整体盾形结构的高宽比严格匹配原版队徽的比例，主体厚度控制在12mm，既保证足够的立体观感，也不会因过厚导致安装时突出墙面过多，影响整体美观度；所有图案元素的凸起高度根据视觉权重做了差异化设置，核心的Arsenal文字区域凸起高度为1.5mm，加农炮图案凸起高度为1.2mm，外层包边凸起高度为0.8mm，不同高度的层级差控制在0.3mm以上，保证在常规观察距离下能够清晰区分不同的视觉元素，不会因为层级差过小导致视觉上糊成一片。

　　结构设计上充分考虑了不同加工工艺的适配性，不管是采用3D打印做小批量定制生产，还是采用注塑工艺做规模化量产，或是采用CNC雕刻做金属材质的高端定制，该模型的结构都能直接适配，所有拔模角度统一设置为1.5度，避免生产过程中出现脱模困难的问题，内部结构做了均匀的壁厚处理，整体壁厚保持在2mm，既保证结构强度，也能减少生产过程中的材料消耗，降低生产成本。针对不同材质的应用需求，模型的分色区域做了明确的结构分界，不同颜色的区域之间存在0.1mm的高度差，后续做表面喷涂处理时可以直接依托高度差做遮蔽，不需要额外制作遮蔽治具，能够大幅降低后期表面处理的工时成本，分界位置的线条完全贴合平面标识的轮廓走向，不会因为立体拉伸破坏原有标识的视觉准确性。

　　在细节处理上，加农炮的轮辐结构做了等比例的立体还原，每根轮辐的厚度保持一致，轮辐之间的镂空区域做了通透处理，保证从侧面观察时也能呈现完整的结构形态，不会出现实心结构带来的违和感；文字标识的边缘做了平滑处理，还原原有字体的笔画粗细变化，不会因为立体拉伸导致字体笔画变粗、识别性下降。安装边界的设计上，当作为墙面装饰使用时，整体重量控制在合理范围内，采用常规的双面胶即可完成固定，不需要对墙面做打孔处理，适配家庭、商业空间的临时或长期装饰需求；当作为摆件使用时，底部支撑面的尺寸足够大，即使受到轻微的外力触碰也不会出现倾倒的问题，支撑面的边缘做了倒角处理，不会在接触的桌面留下划痕。整个造型在设计过程中反复核对平面标识的所有细节比例，确保立体转化过程中不会出现视觉变形，不管是从正面观察还是从45度侧面观察，都能准确识别出阿森纳俱乐部的标识特征，不会因为立体透视导致标识识别出现偏差，所有曲线部分都做了曲率连续处理，保证曲面光滑流畅，不会出现建模过程中常见的折痕、凹凸不平的问题，能够直接对接后续的渲染、加工生产环节，不需要二次调整结构。
