通讯设备用滑水连接结构三维数模

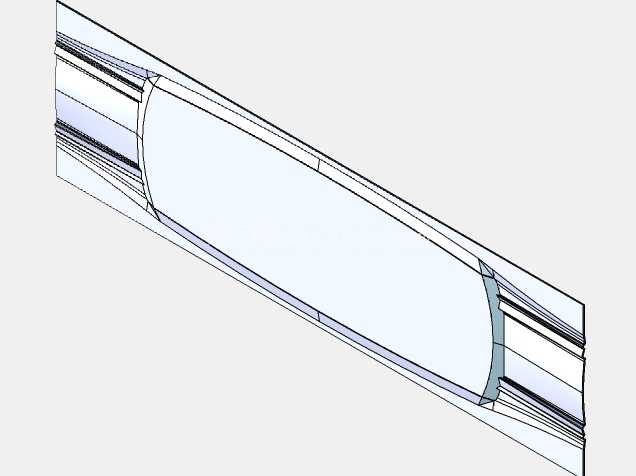

　　该结构件主要应用于户外通讯设备的线缆穿接防护场景，在基站布线、野外通讯终端部署、临时通讯保障作业中，这类结构承担着线缆穿入设备腔体处的过渡防护作用，避免线缆外被在穿接位置被金属壳体锐边割伤，同时引导线缆平顺弯折，减少长期使用过程中弯折疲劳导致的线芯断裂问题。从结构形态来看，该零件整体为长条形中空贯通结构，两端做了扩口导向设计，入口端的圆弧过渡面可以在穿线时自动引导线缆滑入中空通道，无需额外对准操作，能有效提升现场布线的作业效率，尤其是在高空作业、狭小空间布线等操作受限的场景下，这种自导向结构能大幅降低穿线难度，减少作业人员的操作时长。结构中部为等径直段，该段的内径尺寸匹配常规通讯线缆的外径公差范围，内壁做了低粗糙度处理，穿线时不会刮伤线缆的外护套层，直段的外壁设置有环形定位槽，安装时可以嵌入设备壳体的对应安装孔位，配合密封圈实现穿接位置的静密封，阻挡雨水、粉尘从穿线缝隙进入设备内部，满足户外通讯设备IP65以上的防护等级要求。两端的扩口段采用渐变曲率设计，曲率半径经过反复校核，既保证了足够的导向角度，又不会因为扩口过大导致结构整体占用过多安装空间，扩口的边缘做了倒钝处理，没有尖锐棱角，即使线缆在使用过程中受到侧向拉扯，也不会被边缘切割损伤。

　　在设计过程中，首先需要匹配对应通讯设备的壳体安装孔位尺寸，确定中部定位段的外径与长度，保证安装后结构不会出现轴向窜动；其次要根据所适配的线缆外径范围确定中空通道的内径，预留合理的穿线间隙，间隙过小会导致穿线阻力过大，间隙过大则会影响密封效果，同时容易导致线缆在通道内晃动磨损；两端扩口的曲率需要结合线缆的最小允许弯曲半径设置，确保线缆弯折时的曲率始终大于允许值，避免线芯因为弯折半径过小出现应力集中。该结构的安装边界需要考虑设备壳体的壁厚，定位槽的宽度要略大于壳体壁厚，安装后可以通过卡簧或者锁紧螺母在壳体另一侧固定，不需要复杂的安装工具，现场维护时可以快速拆卸更换。

　　结构的壁厚设计兼顾了强度与轻量化要求，采用工程塑料注塑成型时，壁厚均匀过渡，避免出现缩痕、翘曲等成型缺陷，同时保证结构受到侧向挤压时不会出现开裂，能够承受线缆拉扯时的轴向力，不会从安装孔位脱落。在实际使用场景中，这类结构还需要适配不同直径的通讯线缆，因此在同系列设计中，可以通过调整中部直段的内径形成不同规格的产品，覆盖从射频馈线到信号控制线的多种线缆穿接需求，两端的扩口结构尺寸保持统一，这样可以在设备壳体上采用统一规格的安装孔，减少壳体加工的刀具种类，降低加工成本。结构的中空通道内壁可以根据需求增设防滑筋，当穿入线缆后，配合密封胶圈可以增大与线缆外被的摩擦力，防止线缆受到外力拉扯时出现移位，保证接线位置的稳定性。

　　对于长期暴露在户外的使用场景，结构材料选用耐候性工程塑料，能够抵抗紫外线老化、高低温交变带来的性能衰减，在-40℃到85℃的工作温度范围内保持结构强度与韧性，不会因为低温变脆或者高温软化失效。在布线作业时，线缆从一端扩口穿入，顺着直段从另一端穿出，两端的圆弧面始终与线缆外被保持平滑接触，即使线缆在出口位置存在一定角度的弯折，荷载也会均匀分布在接触面上，不会出现局部应力集中割伤线缆的情况。相较于传统的橡胶护线套，这种硬质结构的抗挤压能力更强，在设备运输、安装过程中不会因为碰撞出现变形，能够长期保持稳定的导向与防护性能，同时安装固定更加可靠，不会因为长期使用出现老化脱落的问题。在三维建模过程中，需要重点保证两端扩口曲面的顺滑度，避免出现曲面接痕，否则在实际使用时接痕位置会形成锐边，磨损线缆外被；中部定位槽的尺寸公差需要严格控制，保证与设备壳体安装孔的配合精度，既能够顺利装入，又不会出现过大的配合间隙影响密封效果。
