乘用车用子午线轮胎结构三维数模

项目分类:汽车 发布时间:2026-02-06 ID:1132793
  • 乘用车用子午线轮胎结构三维数模
  • 乘用车用子午线轮胎结构三维数模

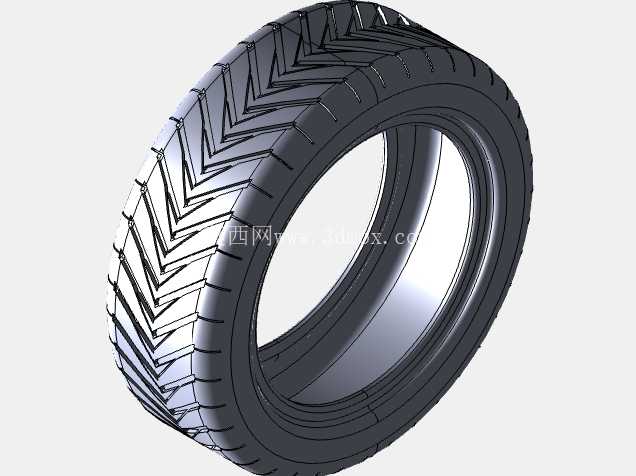

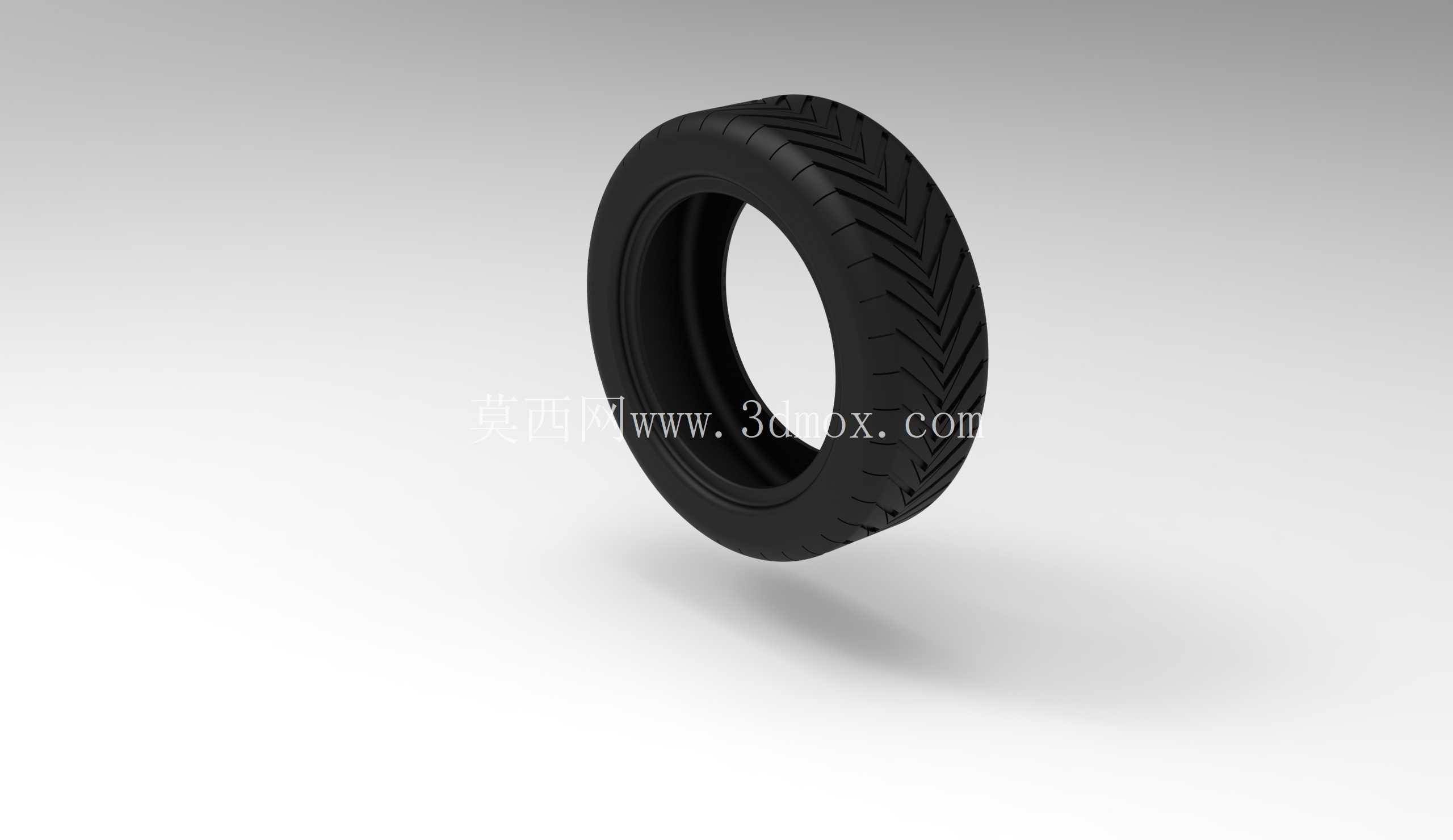

  日常做整车底盘行走系统匹配时,轮胎是最先需要确认安装边界的部件之一,这次建模的这款乘用车子午线轮胎,适配多数紧凑级家用轿车的17寸轮辋,建模时先敲定的核心尺寸是内径330毫米,对应轮辋的安装配合直径,这个尺寸直接决定了轮辋的选型范围,过盈配合量控制在行业通用的1.2-1.8毫米区间,避免安装时出现胎圈压合不严导致的慢漏气问题,外径设定为505毫米,这个参数直接影响整车的离地间隙、轮拱包络空间以及时速表的校准误差,建模时特意核对了常见紧凑级车型的轮拱内间隙,预留了转向跳动时25毫米的安全距离,避免满打方向或者颠簸压缩悬架时轮胎蹭到轮拱内衬。

  胎面花纹采用的是不对称人字沟槽设计,建模时没有只做外观纹理,而是把沟槽的深度、导角都做了还原,主沟槽深度设定为8毫米,对应新胎的标准花纹深度,横向的排水沟槽做了15度的倾斜角,这个角度是参考雨天排水效率优化的,能在车辆行驶时快速把胎面和地面之间的水膜切开排走,减少湿地滑水的风险,胎肩位置做了连续的块状花纹,块与块之间的连接筋做了加厚处理,兼顾过弯时的侧向支撑力,避免激烈驾驶时胎肩变形过大影响抓地力。

  建模过程中先做的是胎体的基础回转体,先绘制胎侧、胎圈、胎冠的截面轮廓,胎圈位置内置的钢丝圈结构虽然外观不可见,但建模时也预留了对应的安装位置基准,方便后续做轮辋配合的干涉检查,胎侧的厚度从胎圈位置的6毫米逐步过渡到胎冠位置的12毫米,符合实际橡胶层加帘布层的厚度分布,避免后续做有限元分析时出现壁厚不均导致的应力集中误判。实际应用场景里,这类轮胎主要覆盖城市铺装路面的家用乘用车,兼顾日常通勤的低滚阻需求和雨天、轻度非铺装路面的抓地需求,建模时特意把胎面的花纹节距做了不等距排列,还原真实轮胎的降噪设计,避免等距花纹在特定时速下产生共振噪音,胎侧的标识安装位也做了平整化处理,方便后续添加轮胎规格、载重指数、速度级别这些标识信息。

  做安装匹配的时候,除了基础的内外径尺寸,还需要考虑轮胎的额定充气状态下的断面宽度,这款轮胎充气后的断面宽度为215毫米,建模时把充气后的膨胀量也考虑进去了,比未充气状态的胎坯宽度宽了12毫米,避免做整车总布置时出现轮胎与减震器、转向拉杆的运动干涉,胎侧的凸起标识位置距离轮辋法兰的距离控制在12毫米,避免拆装轮胎时刮伤标识或者损伤轮辋表面。很多新手建模时容易忽略轮胎的静负荷半径,这款轮胎在标准胎压、额定载荷下的静负荷半径大概是235毫米,建模时把胎冠在载荷下的变形量基准也做了隐含设定,方便后续做整车动力学仿真时直接调用参数,不需要再重新调整模型的形变基准。胎面的橡胶材质分区也在建模时做了分层基准,胎冠位置的胎面胶是耐磨配方,胎侧是耐屈挠的配方,虽然外观上看不出区别,但结构分层的基准面都做了预留,方便后续做材质赋予或者有限元分析时直接拆分部件,不需要重新切割模型。
