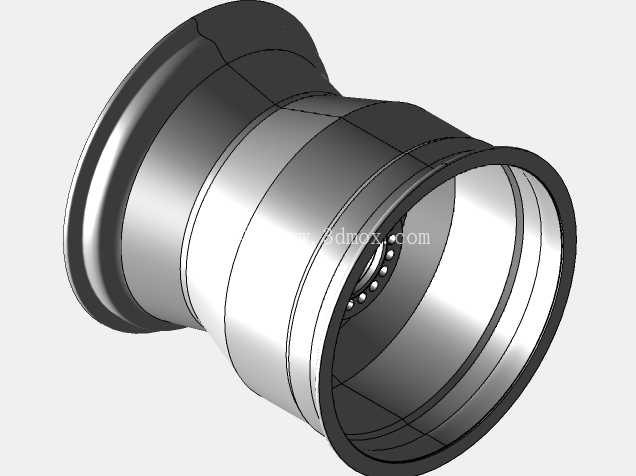

方程式赛车专用轮毂结构三维设计

在场地竞速类方程式赛车的行走系统设计中，轮毂是连接轮轴、制动组件与轮胎的核心承载部件，其结构合理性直接影响整车簧下质量控制、轮组动平衡表现以及弯道工况下的载荷传递效率。这款轮毂的设计围绕方程式赛事的实际使用需求展开，在结构布局上优先匹配小尺寸热熔胎的安装边界，轮辋部分采用变径筒身结构，靠近制动端的法兰侧直径收窄，既可以为制动卡钳预留足够的安装避让空间，避免转向极限角度下轮辋与卡钳、转向拉杆发生运动干涉，也能通过筒身的渐变壁厚实现应力的均匀分散，避免急加速、重制动工况下的应力集中问题。

从实际应用场景来看，方程式赛车在赛道行驶时，轮毂需要同时承受来自轮胎的径向冲击、过弯时的侧向载荷以及制动扭矩带来的周向剪切力，因此在设计过程中，轮辋与轮辐连接的过渡区域做了大圆角平滑处理，没有采用民用改装轮毂常见的尖锐棱角造型，减少应力突变带来的结构失效风险。轴承安装位位于轮毂内侧的中心腔体，腔体内部预留了标准深沟球轴承的安装台阶，台阶的轴向定位尺寸参考了方程式赛车常用的轮轴锁紧螺母厚度，确保轴承压装后不会出现轴向窜动，同时腔体边缘做了倒角导向，方便装配时轴承的顺利压入，避免压装过程中划伤轴承配合面。

外形尺寸方面，这款轮毂的轮辋宽度适配10英寸宽度的赛事专用热熔胎，轮辋边缘的胎圈座位置做了凸起的止口结构，能够在轮胎低胎压工作、侧向载荷达到峰值时防止轮胎脱圈，这一细节是场地竞速轮毂区别于民用轮毂的核心特征之一。筒身的壁厚根据不同区域的受力情况做了差异化设计，靠近胎圈座的位置壁厚更大，承受轮胎充气压力与行驶冲击，靠近轴承安装位的区域则通过合理的壁厚过渡，在保证结构强度的前提下尽可能削减非必要的材料厚度，以此控制整体簧下质量，提升悬架系统的响应速度。

设计思路上没有追求百分百的测绘复刻，而是基于公开的方程式赛车轮毂外观特征做了工程化的结构补全，所有内部的安装尺寸、配合公差都参考了行业内通用的方程式赛车轮组设计规范，既保留了原型轮毂的外观辨识度，也让整个模型具备实际的结构参考价值。在安装边界的考量上，轮毂中心的定位孔直径匹配常见的方程式赛车前轮轴径，螺栓孔的分布圆直径参考了四孔式赛事轮毂的通用参数，确保模型在用于结构验证、装配模拟时，能够与通用的制动盘、轮轴组件完成虚拟装配，不会出现尺寸逻辑上的冲突。

从功能特性来看，这款轮毂的开放式筒身结构能够在车辆行驶过程中引导气流穿过轮毂中心，带走制动盘工作产生的热量，降低制动系统的热衰减风险，这也是方程式赛车轮毂普遍采用大开口筒身设计的核心原因。轮辋外侧的边缘做了加厚处理，能够在车辆发生轻微擦碰赛道护墙的情况时，避免轮辋边缘变形导致的轮胎漏气，提升赛事过程中的部件可靠性。整个模型的曲面过渡都遵循了机加工艺的可行性，没有出现无法通过常规数控加工实现的倒扣结构，所有的安装面都设计为平面或者规则回转面，降低后续如果用于实际加工时的工艺难度。
