全地形车防滚架侧装连接支架结构

在非道路全地形车的安全防护体系中，防滚架是极端越野工况下保障驾乘人员生存空间的核心结构，本次涉及的侧装连接支架，是防滚架主环与侧围横撑、车身安装点位之间的关键传力部件，并非独立受力的装饰件，其结构合理性直接决定防滚架整体的抗扭、抗冲击性能。从实际应用场景来看，这类部件主要适配运动型、多用途型以及赛事级全地形车，这类车辆常行驶于陡坡、乱石滩、沙漠冲坡等非铺装路面，侧翻、滚翻的风险远高于常规道路车辆，防滚架需要在车辆发生倾覆时快速分散冲击力，避免结构溃缩侵入驾乘舱，而连接支架作为力传递路径上的节点，既要承担多方向的载荷传递，也要满足不同管径防滚架管材的装配适配需求。

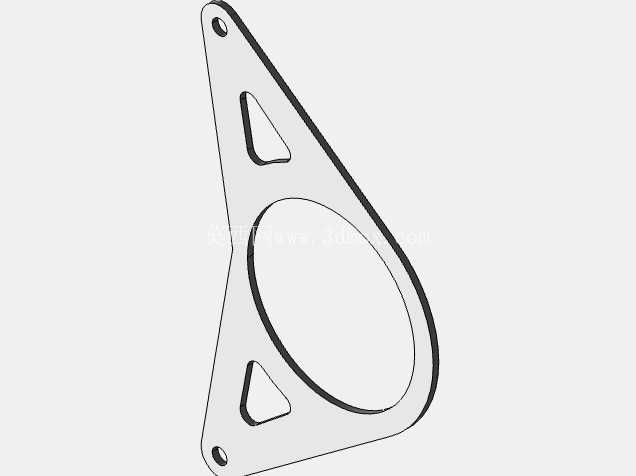

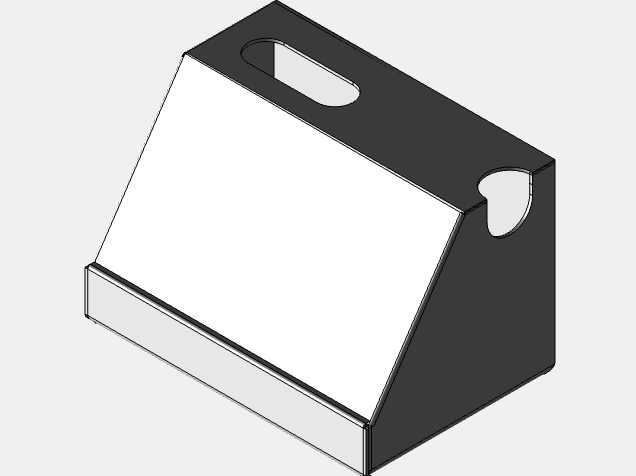

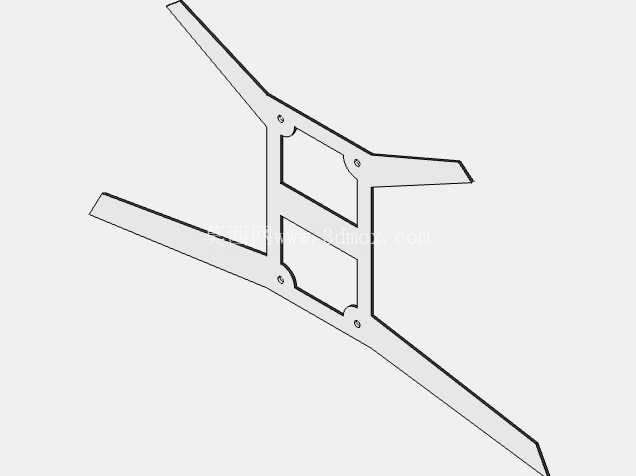

从设计思路上看，该部件采用一体化冲压成型的板式结构，摒弃了传统多片焊接支架的应力集中缺陷，整体轮廓根据安装点位的空间边界做了随形设计：上端的单孔位用于与防滚架主环的侧部安装座对接，中部大尺寸镂空圆孔一方面是为了避让侧围护板的安装凸台，另一方面通过圆孔周边的翻边结构提升部件整体的抗弯截面模量，在不增加板材厚度的前提下提升结构刚度，上下两个三角形镂空则是在保证结构传力路径连续的前提下做的轻量化处理，避免不必要的重量增加影响整车重心。部件边缘做了连续的卷边处理，既可以消除冲压后的锐边安全隐患，也能进一步提升板材边缘的抗变形能力，在受到侧向冲击时不会出现边缘撕裂的问题。

从安装边界来看，该部件的安装孔位采用等距标准化设计，适配行业通用的防滚架管材连接螺栓规格，孔位周边做了局部压型加强，避免螺栓紧固时出现板材凹陷变形，安装面的平面度公差控制在0.2mm以内，保证与对接安装座的贴合度，减少装配后的应力残留。部件的整体轮廓尺寸根据全地形车侧围的空间布局设计，安装后不会与车门内饰、侧护板、安全带固定点产生空间干涉，同时预留了足够的焊接或者螺栓连接的操作空间，无论是原厂量产装配还是后期改装防滚架时的加装，都不需要对周边结构做额外的切割修改。

从功能特性上看，该部件的传力路径经过多工况仿真验证：当车辆发生正向侧翻时，地面冲击力通过防滚架主环传递到该支架，再通过支架分散到车身侧围的纵梁以及前后横撑结构上，避免应力集中在单一焊点或者螺栓点位；当车辆发生滚翻时，多方向的交变载荷会通过支架的连续曲面结构均匀分散，不会出现局部应力超过板材屈服强度的情况。部件上预留的螺栓孔对齐功能，是针对防滚架现场装配时的对位难题设计，装配时可以先通过螺栓穿过对齐孔做临时固定，调整好防滚架整体位置后再做最终紧固或者焊接，大幅降低现场装配的对位难度，减少装配误差带来的结构内应力。

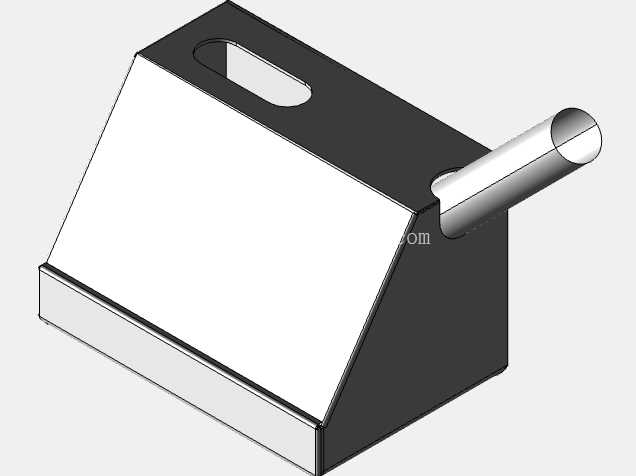

不同于通用的平面连接支架，该部件的型面根据防滚架管材的弧度做了随形贴合设计，与管材接触的位置可以实现面接触而非线接触，在焊接或者螺栓紧固后，接触面积的提升可以大幅降低连接点位的压强，在长期越野振动工况下不会出现连接松动、管材局部压溃的问题。部件上的加强筋结构沿着主传力方向布置，从上端安装孔一直延伸到下部的两个连接点位，形成连续的传力梁结构，即使在极端冲击载荷下，结构变形也会沿着设计的吸能方向发生，不会出现突然断裂的情况，给驾乘人员留出足够的生存空间。

在实际选型适配时，需要注意该支架对应的防滚架管径规格，不同管径的防滚架对应的支架贴合弧度存在差异，同时要确认安装点位的孔位间距与车身侧围的固定点位匹配，避免出现装配错位。对于赛事级改装场景，该部件可以配合高强度螺栓使用，满足赛事安全规范中对于防滚架连接结构的强度要求，不需要额外做补强焊接即可通过赛事安全检验；对于民用全地形车的原厂配置，该部件的轻量化设计可以在满足强度要求的前提下，控制整车整备质量，避免不必要的动力损耗。
