登山救援用8字形爬升下降器结构设计

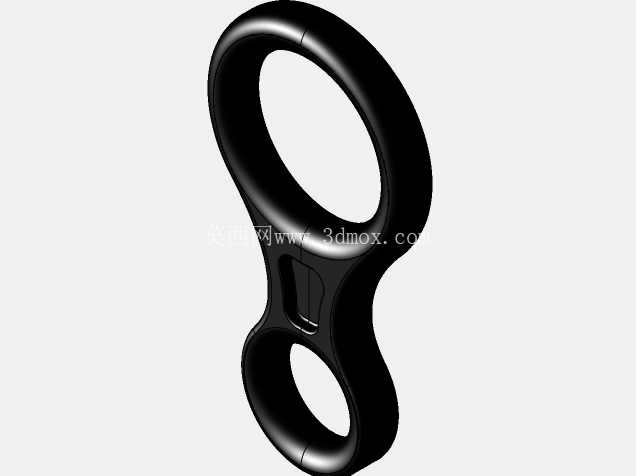

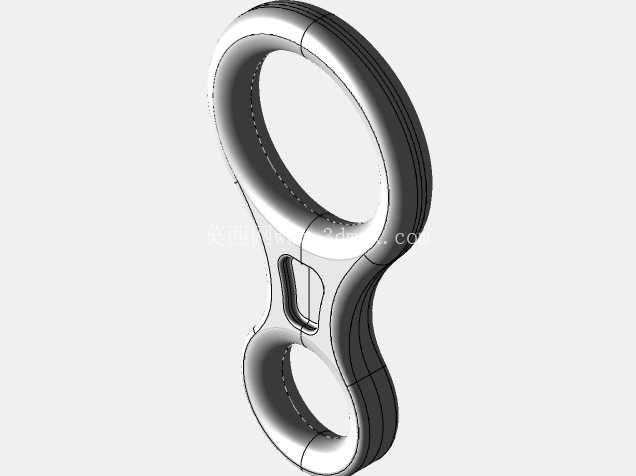

这款8字形爬升下降器是户外攀登、高空救援场景中常用的摩擦式缓降核心部件，整体采用对称双环8字构型，主体为一体化锻造后经CNC精修的高强度铝合金结构，表面做硬质阳极氧化处理，兼顾耐磨性能与轻量化需求，整体重量控制在户外作业可接受的区间，不会给攀登者带来额外的负重负担。从实际使用场景来看，该部件可适配直径8-13mm的动力绳、静力绳，既可以用于登山运动中的岩壁下降保护，也能在消防救援、高空作业、山岳搜救场景中作为人员缓降、绳索提拉的核心受力构件，相比传统的单环下降器，8字结构的绳索缠绕路径更长，摩擦系数控制区间更宽，操作人员可以通过改变绳索在环体上的缠绕圈数、手部握持绳索的力度，精准控制下降速度，最低可实现0.1m/s的匀速缓降，最高在紧急制动状态下可瞬间锁止绳索，避免人员高速坠落。

从结构设计思路来看，两个环形结构做了差异化的尺寸设计，上方大环用于连接安全带主挂点，环体内径预留了足够的空间，可同时容纳2个主锁的挂载空间，满足救援场景中双人同时挂载下降的受力需求，环体内边缘做了R3的圆弧过渡处理，避免绳索在受力弯折时出现锐角切割，大幅提升绳索的使用寿命；下方小环用于绳索穿绕，环体与中间连接臂的过渡位置做了内凹的绳索导向槽，当绳索穿绕后不会出现意外滑脱的情况，即使在操作人员手部脱力的状态下，绳索也会卡在导向槽内维持摩擦制动力，不会出现自由落体的风险。中间连接臂位置做了加厚处理，截面为工字形构型，在不增加整体重量的前提下提升了结构的抗弯折强度，整体额定工作载荷为25kN，破断载荷可达35kN以上，满足单人作业、双人救援的受力标准，即使在冲击载荷作用下也不会出现结构变形、断裂的问题。

外形尺寸方面，整体高度控制在180mm左右，大环外径120mm，小环外径70mm，整体厚度12mm，安装边界上需要注意，挂载时主锁的连接方向需要与下降器的受力方向保持一致，避免出现侧向受力的情况，绳索穿绕时需要从大环穿入后绕连接臂一周再从小环穿出，确保绳索与环体的接触面积达到总摩擦面积的70%以上，才能实现稳定的制动力。在实际使用中，该结构相比带凸轮的机械自锁下降器结构更简单，没有复杂的活动零部件，不会因为泥沙、冰雪进入部件缝隙出现卡滞失效的问题，在高海拔、低温、多沙尘的恶劣户外环境下可靠性更高，日常维护只需要清理表面泥沙、检查是否有裂纹即可，不需要复杂的拆解保养。设计过程中针对环体的受力分布做了有限元仿真验证，在最大破断载荷下，最大应力集中位置出现在中间连接臂与上下环的过渡圆角处，应力值远低于铝合金材料的屈服强度，预留了足够的安全余量，表面的硬质氧化层厚度达到20μm，长期与绳索摩擦也不会出现表层脱落、基体磨损的问题，正常使用场景下使用寿命可达5年以上。针对不同的使用场景，该结构还可以通过调整环体的尺寸比例适配不同直径的绳索，比如针对工业高空作业场景，可以适当增大小环的内径，适配更粗的静力绳使用，针对登山轻量化场景，可以在保证结构强度的前提下对环体非受力位置做镂空处理，进一步降低整体重量。需要注意的是，该部件作为受力类安全装备，所有的边缘位置都做了倒圆角处理，没有任何尖锐棱角，既避免了使用过程中划伤操作人员、割伤绳索，也不会在挂载时与其他装备出现卡挂的问题，整体轮廓流畅，收纳时可以直接放入安全带的装备环内，不会突出勾挂岩壁、树枝等障碍物。
