家用动感单车结构设计三维数模

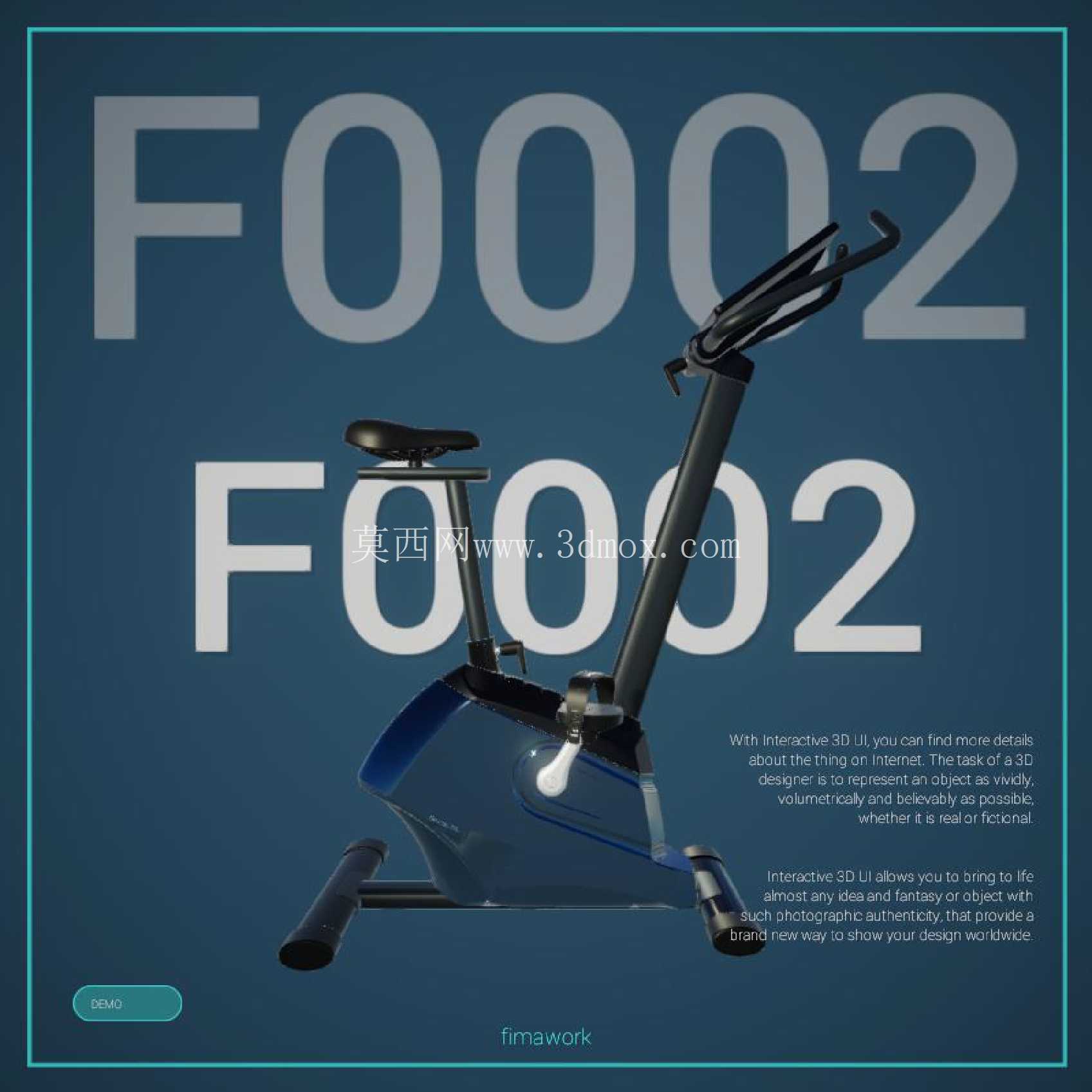

这款动感单车的三维结构设计，核心围绕家庭室内健身场景的使用需求展开，同时兼顾商用健身场所轻量使用的适配性，在结构布局上充分考虑了不同身高用户的使用适配性，从150cm到190cm身高区间的使用者都能通过座椅、车把的调节找到合适的骑行姿态。设备的主体支撑结构采用一体化全包式底壳设计，内部隐藏了磁控阻力调节机构、飞轮配重组件以及传动带轮结构，既避免了运动过程中衣物卷入传动部件的安全隐患，也能降低传动结构运行时的噪音外传，实测在常规骑行阻力下，设备运行噪音可控制在40分贝以内，不会对居家环境中的其他人员造成干扰。

从功能特性来看，这款动感单车采用磁阻调节结构，摒弃了传统摩擦式阻力片的设计，通过改变磁块与金属飞轮的间距实现阻力档位的线性调节，全程无物理接触磨损，长期使用也不会出现阻力衰减、摩擦异响等问题，阻力调节范围覆盖了从康复训练级别的低阻力到专业竞速训练级别的高阻力，可满足不同运动基础用户的使用需求。车把部分采用多握位设计，包含平握、副握、竞速握三种姿态的握持区域，表面包覆防滑纹理材质，运动出汗后也不会出现打滑问题；车把中部预留了电子仪表的安装位，可集成速度、里程、卡路里消耗、心率监测等数据显示功能，仪表安装位的固定结构采用通用卡扣设计，适配市面上多数主流健身车仪表的安装尺寸。

座椅部分采用人体工学曲面设计，内部填充高密度发泡材质，表面为透气防水的PU面料，长时间骑行也不会出现局部压迫不适感；座椅的调节机构分为高低调节与前后调节两个维度，高低调节行程达到250mm，前后调节行程为120mm，调节卡位采用弹簧销定位结构，调节时无需额外工具，手动拉起销钉即可滑动调整，到位后销钉自动卡入定位孔，固定强度可承受150kg的瞬时冲击载荷。设备的底部支撑采用前后双横管结构，横管两端安装有可调节高度的防滑脚垫，当地面存在不平整情况时，可旋转脚垫调整高度，保证设备整体处于水平状态，避免骑行过程中出现晃动、异响；脚垫底部采用防滑橡胶材质，与瓷砖、木地板、地毯等常见居家地面都有足够的摩擦力，高速骑行时也不会出现位移问题。

设计过程中对设备的安装边界做了充分考量，整体占地面积仅为0.5㎡，长度方向尺寸为1100mm，宽度方向为520mm，高度方向在座椅调到最低位置时为1050mm，调到最高位置时为1300mm，可轻松放置在阳台、客厅角落、书房等狭小空间内，不会占用过多居家活动面积。设备的整体配重为38kg，底部飞轮重量为8kg，合理的配重分布让设备重心偏低，骑行过程中整体稳定性充足，即使站姿冲刺骑行也不会出现侧翻风险。传动部分采用多楔带传动结构，相比传统链条传动，多楔带的传动噪音更低、传动效率更高，且无需定期加注润滑油维护，长期使用也不会出现油污滴落污染地面的问题；带轮部分设置了自动张紧结构，皮带长期使用出现轻微拉长后，张紧结构可自动补偿张紧力，避免出现打滑、传动异响等问题。

踏板部分采用带防滑齿的加宽设计，表面设置有可调节的绑带结构，可适配不同尺码的运动鞋，骑行时脚部不会从踏板上滑脱；踏板的转轴采用密封轴承结构，转动顺滑无旷量，密封设计可阻挡灰尘、汗液进入轴承内部，延长轴承的使用寿命。整车的外露结构件全部采用圆角过渡设计，没有尖锐的棱角凸起，避免运动过程中磕碰造成伤害；金属结构件表面全部采用静电喷塑处理，防锈耐腐蚀，即使在相对潮湿的卫浴旁空间放置使用，也不会出现漆面脱落、结构生锈的问题。在结构强度校核阶段，对主体支撑管、座椅调节杆、车把固定座等核心受力部件做了有限元分析，在施加200kg垂直载荷的工况下，最大形变量小于0.8mm，应力值远低于材料的屈服强度，可保证长期使用的结构可靠性。
