专业运动训练用碳素羽毛球拍结构设计

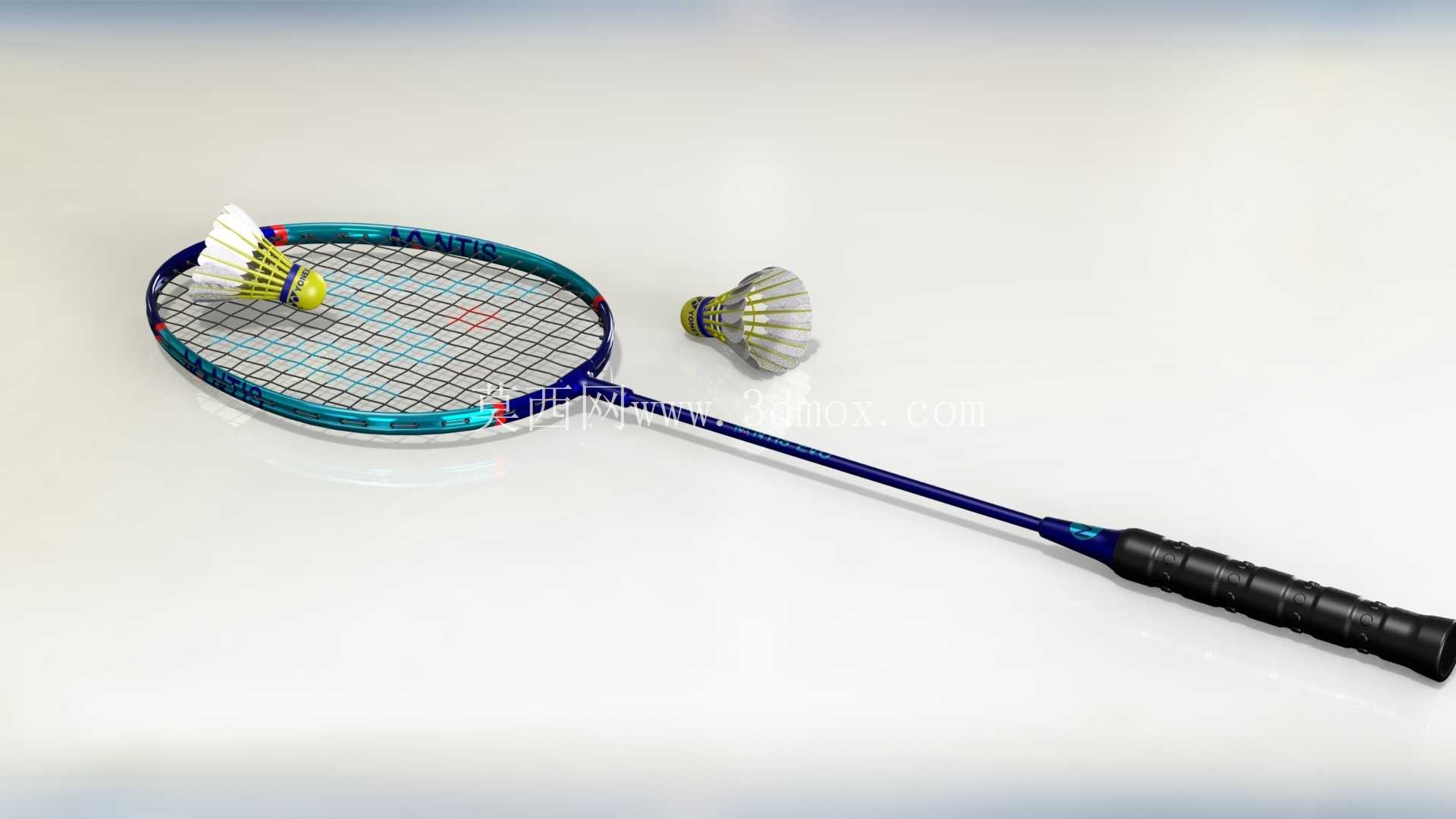

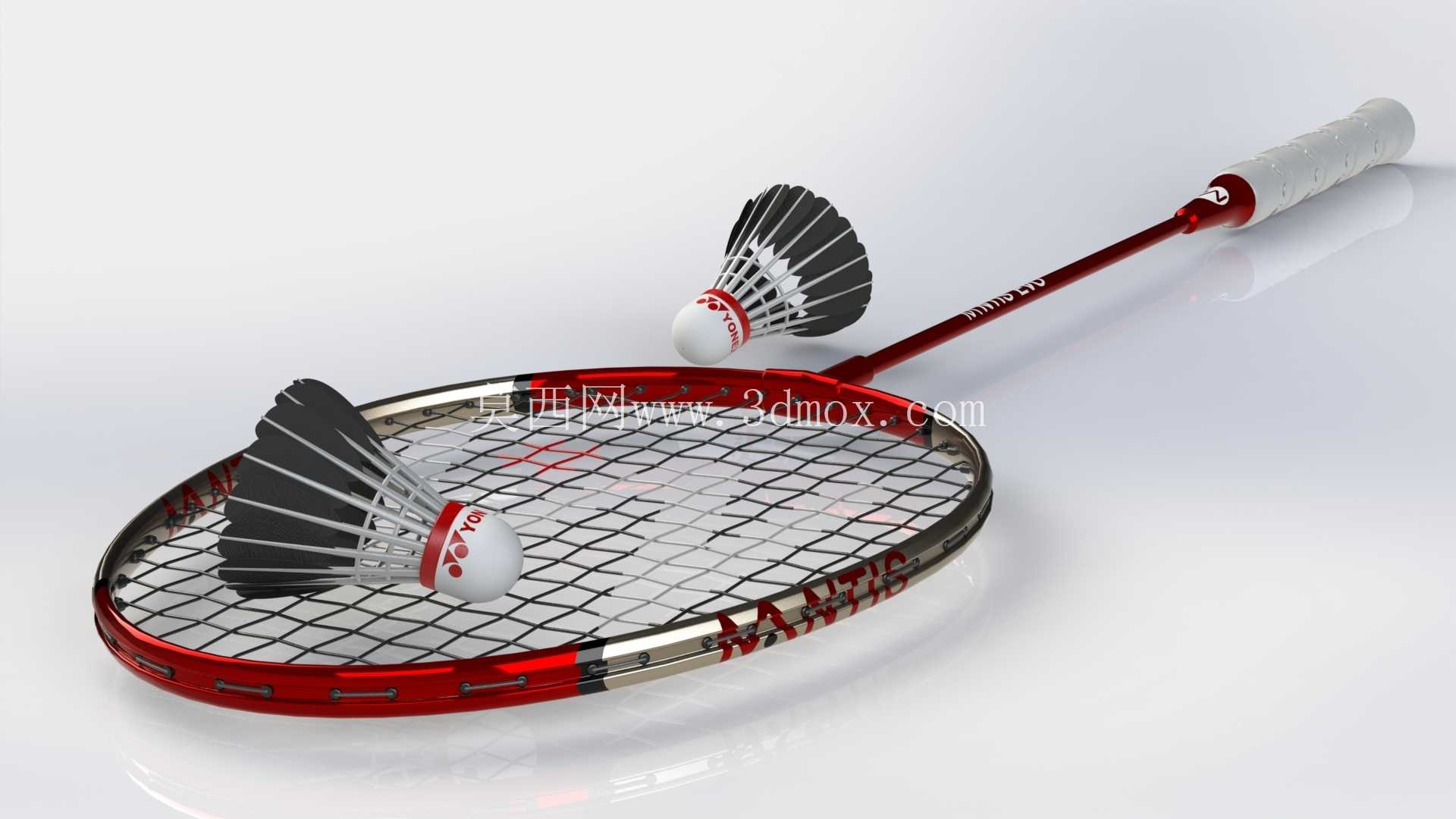

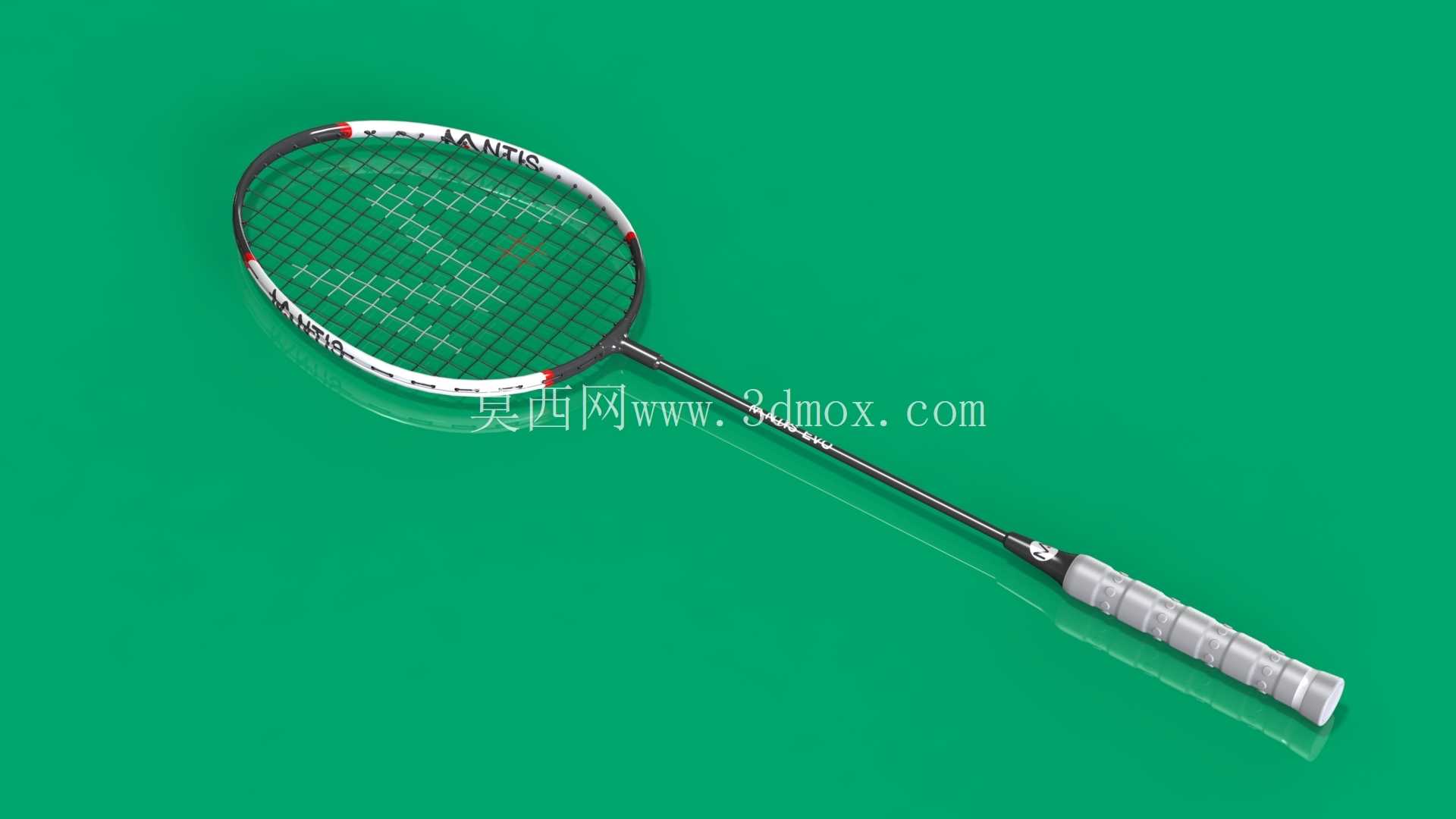

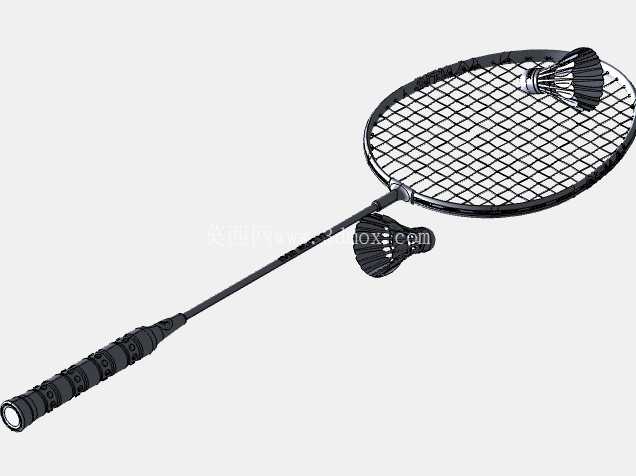

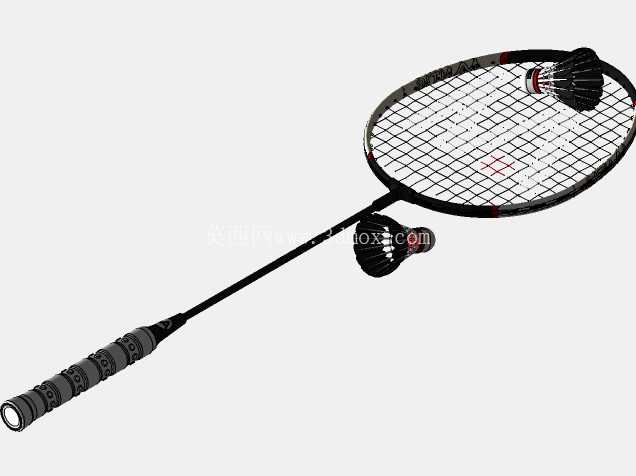

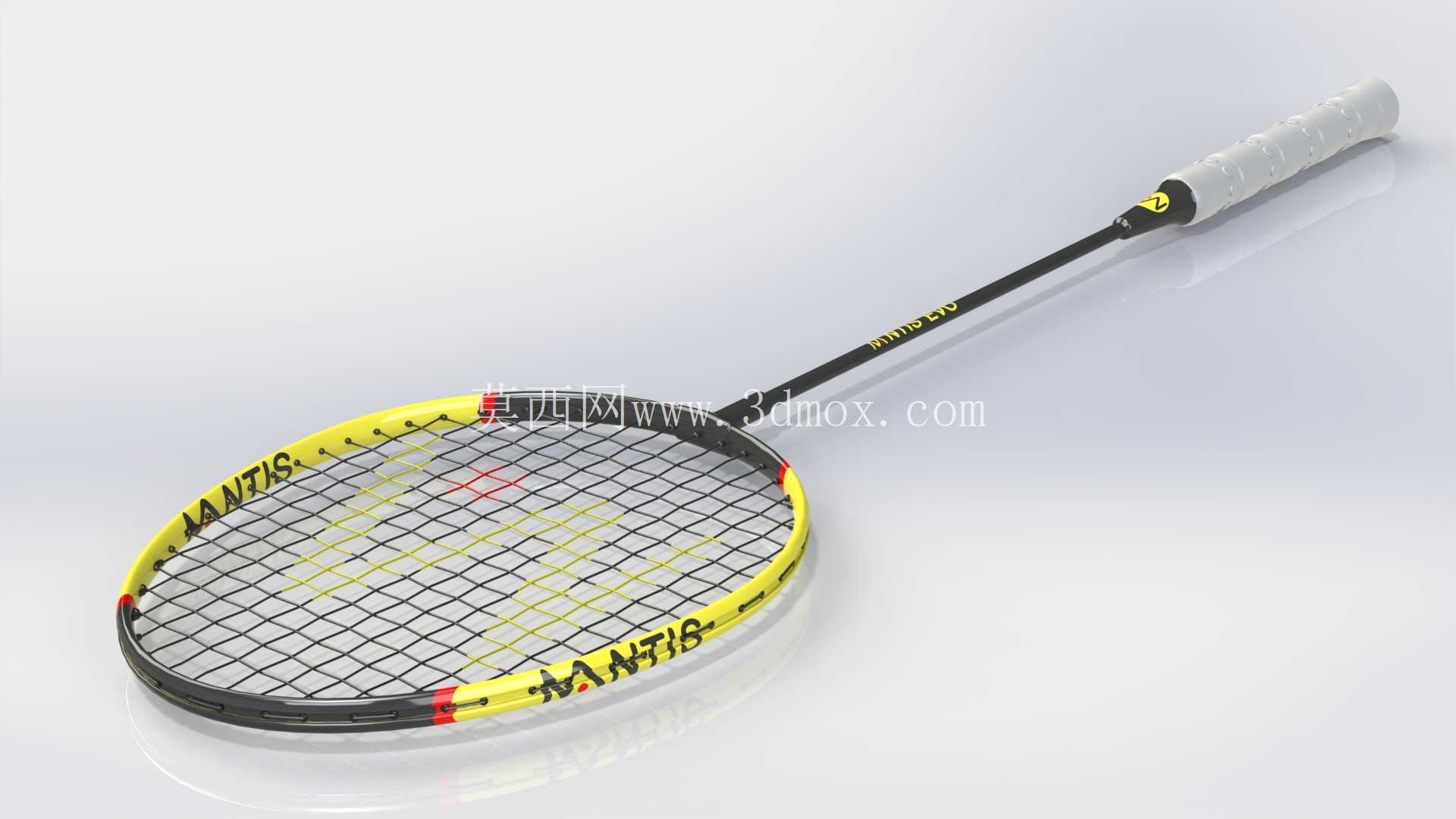

　　这款羽毛球拍的三维结构设计，首先围绕日常业余训练、业余赛事对抗这类核心使用场景展开，在结构层面做了多维度的工程适配。从实际使用的受力逻辑来看，羽拍在击球瞬间会承受来自拍线的瞬时张力、击球冲击力带来的拍框形变，还有挥拍过程中空气阻力带来的杆部扭矩，所以整体结构采用拍框、中杆、握把三段式的分体衔接设计，各段的受力特性做了差异化的结构匹配。拍框部分采用了椭圆破风截面设计，区别于传统的圆形盒式拍框，这种截面在挥拍过程中能够有效切割空气流场，降低挥拍过程中的风阻系数，提升挥拍的响应速度，同时拍框的上下左右四个受力集中点位做了局部壁厚加厚处理，在穿线后22-28磅的常规张力范围内，能够避免拍框因为应力集中出现开裂形变，拍框边缘的线槽做了内嵌式设计，能够将拍线完全嵌入槽内，减少击球过程中拍线与拍框的硬摩擦，延长拍线的使用寿命，同时避免击球时拍线偏移导致的击球点偏差。中杆部分采用了变径的锥形结构，靠近拍框的一端直径更小，靠近握把的一端直径逐步增大，这种结构能够在保证中杆整体抗扭强度的前提下，提升中杆的弯曲回弹性能，在击球时能够借助中杆的弹性形变存储动能，在击球瞬间释放，提升击球的爆发力，同时中杆内部做了中空的结构设计，在不降低结构强度的前提下有效降低整拍的重量，让整拍的平衡点落在握把前端285-295mm的区间内，属于攻防兼备的平衡型参数，既能够满足网前小球的精细操控需求，也能够支撑后场高远球、杀球的力量传递需求。

　　握把部分采用了符合人体工学的锥度设计，从靠近中杆的一端向握把末端逐步增粗，表面做了防滑的包覆层结构，握把与中杆的衔接位置做了锥形的过渡锁紧结构，能够避免在大力挥拍过程中握把出现松动转动，握把末端做了轻微的凸起限位结构，能够防止击球过程中球拍从手中滑脱。从安装边界的尺寸来看，整拍的总长度控制在675mm的标准赛事允许长度范围内，拍框的长度为250mm，宽度为200mm，拍面的有效击球区域面积约为88平方英寸，属于常规的大拍面设计，能够扩大有效击球的甜区范围，降低业余使用者的击球失误率，中杆的长度为220mm，直径从前端的7mm逐步过渡到后端的8.5mm，握把的长度为205mm，最大直径为28mm，能够适配绝大多数成年人的手型尺寸，不需要额外调整握把的粗细就可以直接缠绕手胶使用。

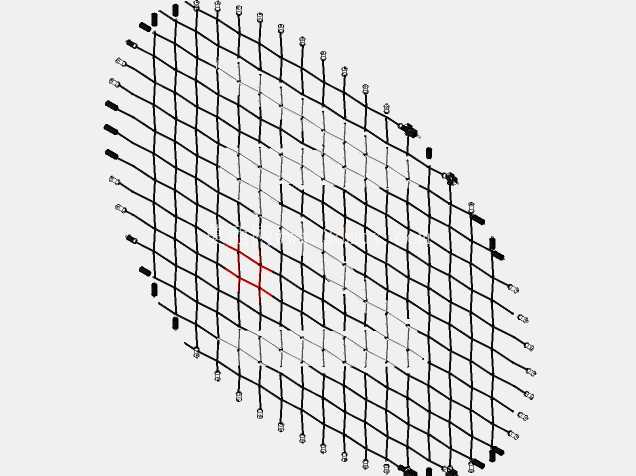

　　在结构的细节设计上，拍框与中杆的衔接位置做了T型的内嵌加强接头，这个接头隐藏在拍框与中杆的内部，能够将击球时拍框受到的冲击力均匀传递到中杆上，避免衔接位置因为应力集中出现断裂，同时这个T型接头的重量经过精准配平，保证整拍的重量分布均匀，不会出现拍头过重或者过轻的问题。拍线的安装孔位采用了均匀分布的设计，整个拍框一共设置了76个线孔，横竖线的排布密度做了差异化设计，竖线的间距为8mm，横线的间距为7mm，这种排布方式能够让拍面的中心区域弹性更均匀，击球时的反馈更加清晰，同时线孔内都嵌入了软性的护线套，能够避免拍线在穿线和使用过程中被拍框的硬质材料磨损，减少拍线断裂的概率。

　　从实际使用的功能特性来看，这款球拍的结构设计能够适配从入门级业余爱好者到进阶业余选手的使用需求，平衡型的参数设置不需要使用者有极强的发力基础就能够打出质量不错的回球，破风框的设计能够减少挥拍的体力消耗，适合长时间的训练使用，减震结构的设计能够减少击球时传递到手臂的震动，降低长期运动出现网球肘的风险。在建模过程中，所有的曲面都做了连续的曲率过渡处理，没有尖锐的棱角结构，既能够保证生产脱模的便利性，也能够避免使用过程中尖锐边角划伤使用者，所有的配合尺寸都预留了生产装配的公差余量，拍框、中杆、握把三个部件的衔接位置公差控制在0.05mm以内，保证装配后不会出现松动晃动的问题，同时整拍的重量控制在85g左右，属于轻量化的设计，长时间挥拍也不会出现手臂酸胀的问题。
