Trophy Truck赛车悬架臂结构仿真分析模型

项目分类:汽车 发布时间:2026-02-06 ID:1133394
  •  Trophy Truck赛车悬架臂结构仿真分析模型
  •  Trophy Truck赛车悬架臂结构仿真分析模型
  •  Trophy Truck赛车悬架臂结构仿真分析模型

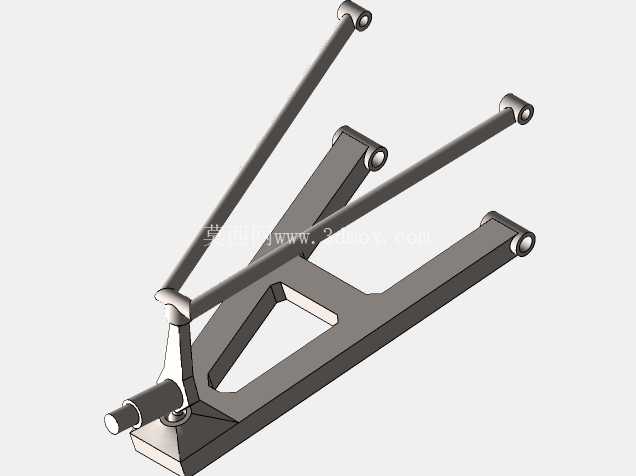

  越野赛事中 Trophy Truck 这类高速越野赛车的悬架系统,直接决定车辆在非铺装路面高速飞驰时的操控稳定性与结构可靠性,悬架臂作为连接车轮转向节与车架的核心传力构件,需要承受飞跳落地时的巨大冲击载荷、持续颠簸路面的交变载荷,以及转向、制动过程中的横向与纵向复合载荷,其结构设计合理性直接关乎整车行驶安全与赛事表现。该悬架臂采用双叉臂衍生的三角臂结构形式,上控制臂为两根平行布置的管状杆件,下控制臂为变截面的箱型焊接结构,这种组合设计既能够通过管状杆件降低非簧载质量,提升车轮贴地性能,又能依靠下控制臂的大截面结构承担主要的冲击载荷,匹配长行程减振器的安装点位,满足越野赛车动辄数百毫米的悬架跳动行程需求。

  从安装边界来看,悬架臂与车架连接端采用橡胶衬套铰接点位,三个铰接点呈三角形分布在车架安装座上,能够在传递载荷的同时过滤部分路面细碎振动,避免刚性连接带来的应力集中问题;与转向节连接的球头安装位预留了标准锥面配合结构,可适配赛事常用的加强型越野球头,保证大冲击下球头不会出现脱出、断裂问题。设计过程中首先基于整车轴荷分配、飞跳落地时的最大冲击系数(通常越野赛事中该系数取3.5-5g)计算各铰接点的极限载荷,再通过拓扑优化确定材料分布路径,上控制臂采用4130铬钼钢管材焊接,在保证抗扭、抗弯强度的前提下尽可能降低杆件重量,下控制臂则采用钢板冲压焊接结构,在应力集中的球头安装座、衬套安装座位置额外增加加强筋,避免交变载荷下出现疲劳开裂。

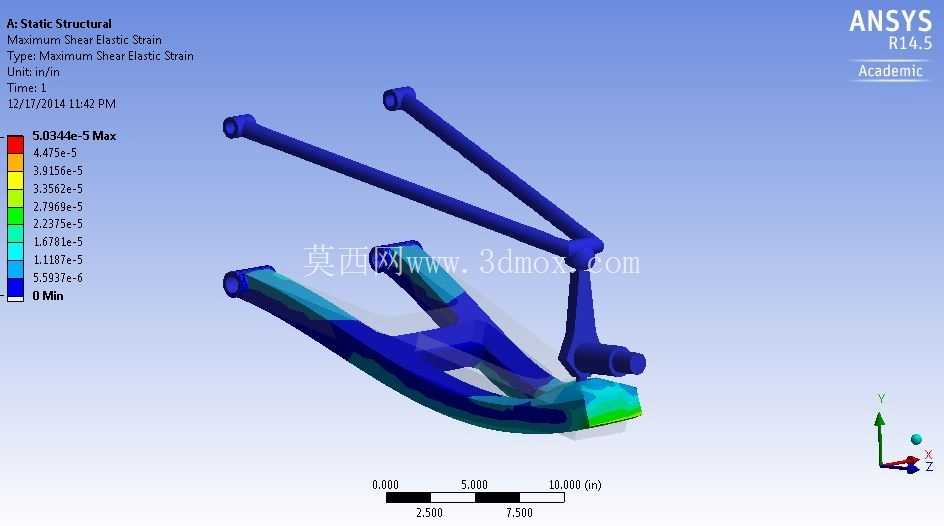

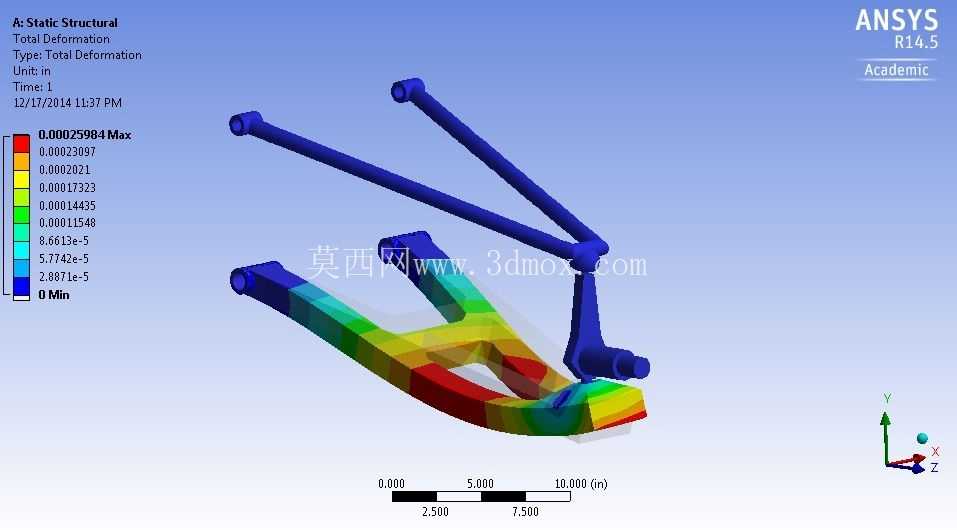

  仿真分析环节针对最大剪切弹性应变进行校核,从应变分布云图可以看到,最大应变出现在下控制臂靠近球头的端部区域,该区域在极限冲击下的应变值控制在材料屈服应变的30%以内,留有足够的安全余量,杆件中段以及上控制臂的应变水平更低,说明材料分布符合载荷传递路径,没有出现多余的材料冗余,也不存在局部应力过高的薄弱点。实际装车应用中,该结构悬架臂能够适配17英寸以上的越野赛事轮毂,配合2.5英寸管径的旁路减振器,可实现最高450mm的车轮跳动行程,在沙漠、戈壁等高速越野赛段,能够将车轮受到的冲击平稳传递到车架,同时保证车轮定位参数在跳动过程中变化量控制在设计允许范围内,避免出现大行程下的转向干涉、轮胎异常磨损问题。

  不同于民用车辆的冲压悬架臂,赛事用悬架臂在设计时不会过度考虑成本因素,所有受力焊缝都要求全熔透焊接,焊后进行探伤处理,衬套与球头的安装孔位采用数控加工保证同轴度,避免安装时出现附加应力,在完成仿真验证后还会进行台架疲劳试验,模拟十万次冲击循环下的结构变形量,确保在整个赛事周期内不会出现结构失效问题。对于结构设计从业者而言,这类悬架臂的设计核心在于平衡强度、重量与行程三者的关系,不能一味追求高强度而增加过多重量导致非簧载质量过高,也不能为了轻量化过度削减材料导致安全余量不足,需要结合载荷路径、材料特性、安装边界多维度迭代优化,而仿真分析的结果能够直观反映结构的薄弱区域,为后续的结构优化提供明确的方向,避免盲目试制带来的成本与时间浪费。
