适配中等身高骑行者的自行车曲柄结构设计

在自行车传动系统的结构组成里，曲柄是连接中轴与脚踏的核心受力构件，其结构合理性直接决定骑行过程中的力传递效率、骑行姿态舒适度以及长期使用的结构可靠性。日常通勤、休闲骑行场景中，曲柄的长度匹配度往往是容易被忽略的设计细节，这款曲柄针对172厘米身高的中等身形骑行者做了适配优化，从结构受力到安装边界都做了针对性的考量。

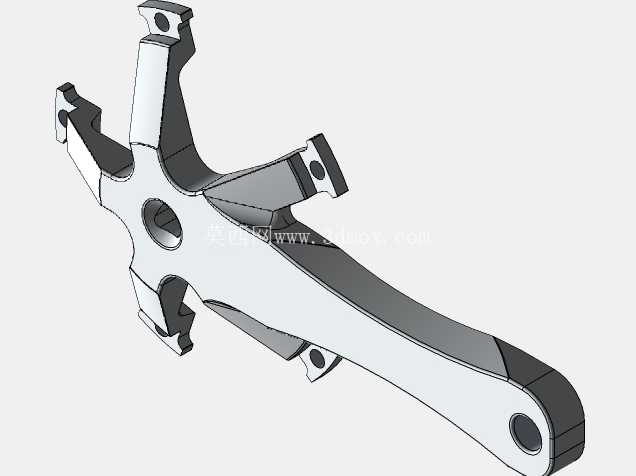

从实际使用场景来看，曲柄需要承受骑行过程中周期性的踩踏载荷，尤其是起步发力、爬坡蹬踏时，瞬时载荷会达到骑行者体重的2-3倍，这就要求曲柄的结构既要保证足够的强度冗余，又要避免过度冗余带来的重量增加。这款曲柄采用了多安装位的结构设计，主体杆身做了变截面处理，靠近中轴连接端的截面宽度更大，向脚踏连接端逐步收窄，这种设计符合踩踏过程中的弯矩分布规律——中轴连接位置是弯矩最大的受力点，更大的截面可以有效降低应力集中系数，而靠近脚踏端弯矩逐步减小，收窄截面既可以减轻整体重量，也不会影响结构强度。

设计过程中，首先要确定的是曲柄的核心长度参数，针对172厘米身高的骑行者，下肢大腿与小腿的长度比例决定了最优的曲柄回转半径，过长的曲柄会导致膝关节在踩踏最低点过度弯曲，增加关节磨损风险，过短的曲柄则会缩小踩踏力臂，降低发力效率，这款曲柄的长度取值经过人体工学匹配，能够让骑行者在整个踩踏回转周期里保持合理的膝关节屈伸角度，减少长时间骑行的关节疲劳感。

安装边界方面，曲柄的中轴连接端采用了标准的花键配合结构，能够适配主流规格的自行车中轴组件，安装时的配合公差控制在合理范围内，既保证装配后的同轴度，避免转动过程中出现偏摆，也方便后期维护拆卸。脚踏连接端采用标准的螺纹接口，兼容市面上绝大多数民用、运动类自行车脚踏，不需要额外做适配改装。曲柄上设置的多个安装位，除了核心的中轴与脚踏连接位之外，还预留了盘片安装的固定点位，可以适配不同齿数的牙盘组件，满足不同骑行场景下的传动比调整需求，不管是日常通勤的平路骑行，还是轻度越野的爬坡场景，都可以通过更换不同盘片实现传动比匹配。

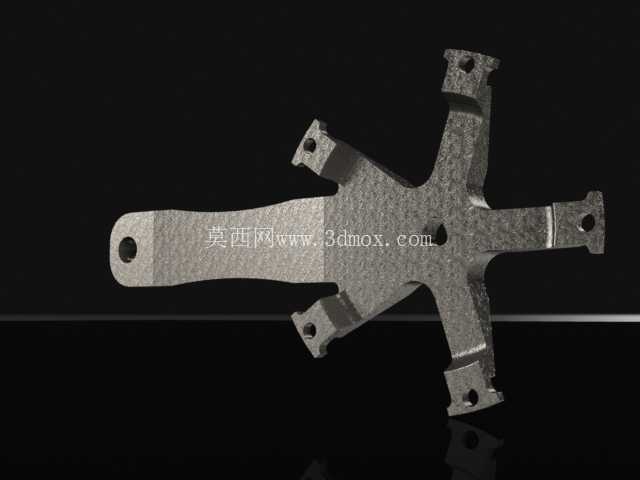

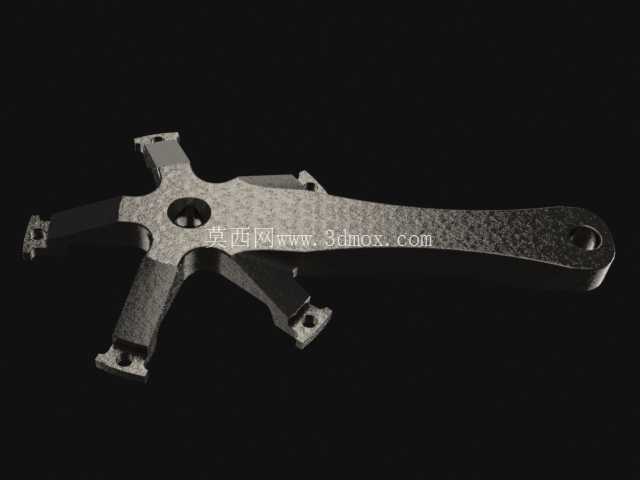

从外形结构来看，曲柄的杆身做了贴合发力方向的轮廓优化，踩踏发力时的力传递路径沿着杆身轴线方向传递，没有多余的结构拐点，能够减少力传递过程中的损耗。表面的纹理处理既可以提升构件的视觉质感，也能在一定程度上提升表面的耐磨性能，避免骑行过程中泥水、砂石飞溅造成的表面过早磨损。多爪式的盘片安装结构，每个安装爪都做了加厚处理，盘片固定后不会因为长期踩踏出现松动移位，固定螺丝的沉孔设计可以让螺丝安装后与曲柄表面齐平，避免突出的螺丝剐蹭裤腿，也减少骑行过程中的风阻影响。

在实际装配调试时，需要注意曲柄与中轴配合的锁紧扭矩，扭矩过大会造成配合面的压损，扭矩不足则会在骑行过程中出现松动异响，这款曲柄的结构设计在配合面做了防滑纹理处理，在标准锁紧扭矩下就可以提供足够的锁紧摩擦力，不需要额外增加防松垫片也能保证长期使用的连接可靠性。对于结构设计从业者来说，这类看似简单的传动构件，其实需要兼顾受力分布、人体工学、安装兼容性、使用耐久性等多维度的设计要求，任何一个细节的疏漏，都会在实际使用过程中被放大，影响最终的使用体验。
