山地车后避震器结构三维设计

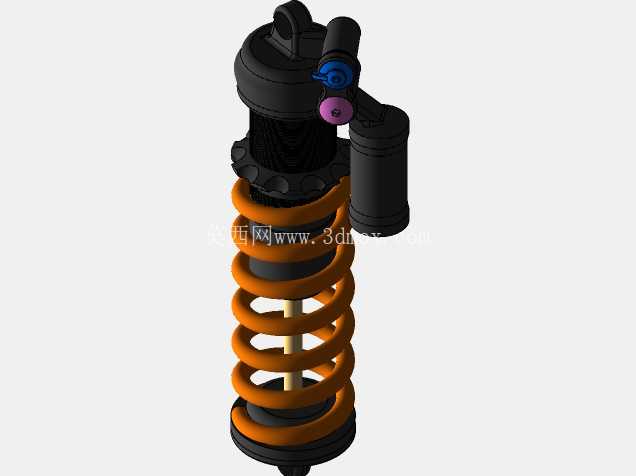

　　这款后减震结构主要面向山地越野骑行场景，适配全地形山地车、速降车等非铺装路面骑行装备，核心作用是吸收后轮传递的路面冲击，避免颠簸直接传导至车架与骑乘者，同时在车轮受冲击回弹时提供可控的阻尼力，保证车轮始终贴合地面，提升骑行过程中的抓地力与操控稳定性。从结构设计逻辑来看，整体采用同轴螺旋弹簧搭配外置阻尼筒的布局，主弹簧承担主要的承载与回弹复位功能，外置的阻尼筒体负责调节回弹与压缩阻尼，这种分体式布局既可以保证弹簧有足够的形变行程，也能让阻尼结构获得更好的散热空间，避免长距离越野时阻尼油温度升高导致的阻尼衰减问题。

　　主弹簧选用等节距圆柱螺旋弹簧结构，弹簧丝径、中径与有效圈数的匹配经过受力校核，能够覆盖常规骑乘者体重范围的承载需求，弹簧表面做氧化着色处理，既可以区分弹簧刚度等级，也能提升户外使用时的耐锈蚀能力。上端的吊耳结构采用鱼眼轴承安装位，能够适配车架安装点的多角度摆动，避免减震器工作过程中出现卡滞，下端的安装轴位与后摇臂连接点匹配，安装位的同轴度公差控制在合理范围，保证减震器沿轴向做伸缩运动时不会出现偏磨。外置阻尼筒上设置了两个调节旋钮，分别对应压缩阻尼与回弹阻尼的调节，不同档位的阻尼孔开度变化，可以适配不同路况与骑乘风格的需求，比如在碎石密集的下坡路段，可以调大压缩阻尼避免减震打底，在平缓林道可以调小阻尼获得更灵敏的滤震表现。设计过程中需要重点考虑安装边界尺寸，整体的闭合长度、最大伸长量需要匹配对应车架的后避震行程设计，安装吊耳的宽度、轴孔直径要与车架、后摇臂的安装点完全契合，避免出现安装干涉。阻尼筒与主缸体的连接油路做了集成化设计，外部没有多余的突出管路，既降低了越野过程中被碎石磕碰损坏的风险，也让整体结构更加紧凑。减震器的活塞杆表面做了硬质阳极氧化处理，表面粗糙度控制在较低水平，配合防尘封与油封结构，能够阻挡泥沙、灰尘进入缸体内部，延长密封件的使用寿命，减少日常维护的频率。

　　从建模逻辑来看，首先需要确定减震器的行程参数，以此推导主缸体的长度、弹簧的自由长度与最大压缩量，再依次搭建阻尼调节结构、安装吊耳、外置气室（该款为线圈弹簧结构，外置筒为阻尼储油腔）的细节，所有运动部件之间需要预留合理的配合间隙，模拟实际工作状态下的伸缩运动不会出现结构干涉。这类减震结构除了应用在山地自行车领域，部分小型电动越野车辆、轻型全地形车的后悬挂也会采用类似的结构原理，只是根据承载需求放大弹簧刚度与阻尼系数。在实际选型匹配时，除了安装尺寸的匹配，还需要根据骑乘者体重、骑行场景选择对应弹簧刚度的版本，阻尼调节范围也需要覆盖常用的骑行场景，避免出现阻尼过软打底或者过硬滤震失效的问题。

　　结构上的密封设计是影响使用寿命的关键，活塞杆的导向套采用复合耐磨材质，既可以支撑活塞杆做轴向运动，也能减少活塞杆表面的磨损，油封采用双唇口设计，内层封油外层防尘，能够适应户外多尘多泥的使用环境。弹簧的两端做并圈磨平处理，保证弹簧安装后与上下弹簧座的接触面积均匀，避免弹簧受力不均出现侧向偏移，导致减震器运动卡滞。外置阻尼筒的安装支架采用刚性连接，与主缸体结合面做密封处理，避免阻尼油渗漏，调节旋钮的位置设置在便于骑行过程中操作的侧面，不需要额外工具就可以完成阻尼档位的调节。
