可重复使用便携饮水瓶结构设计

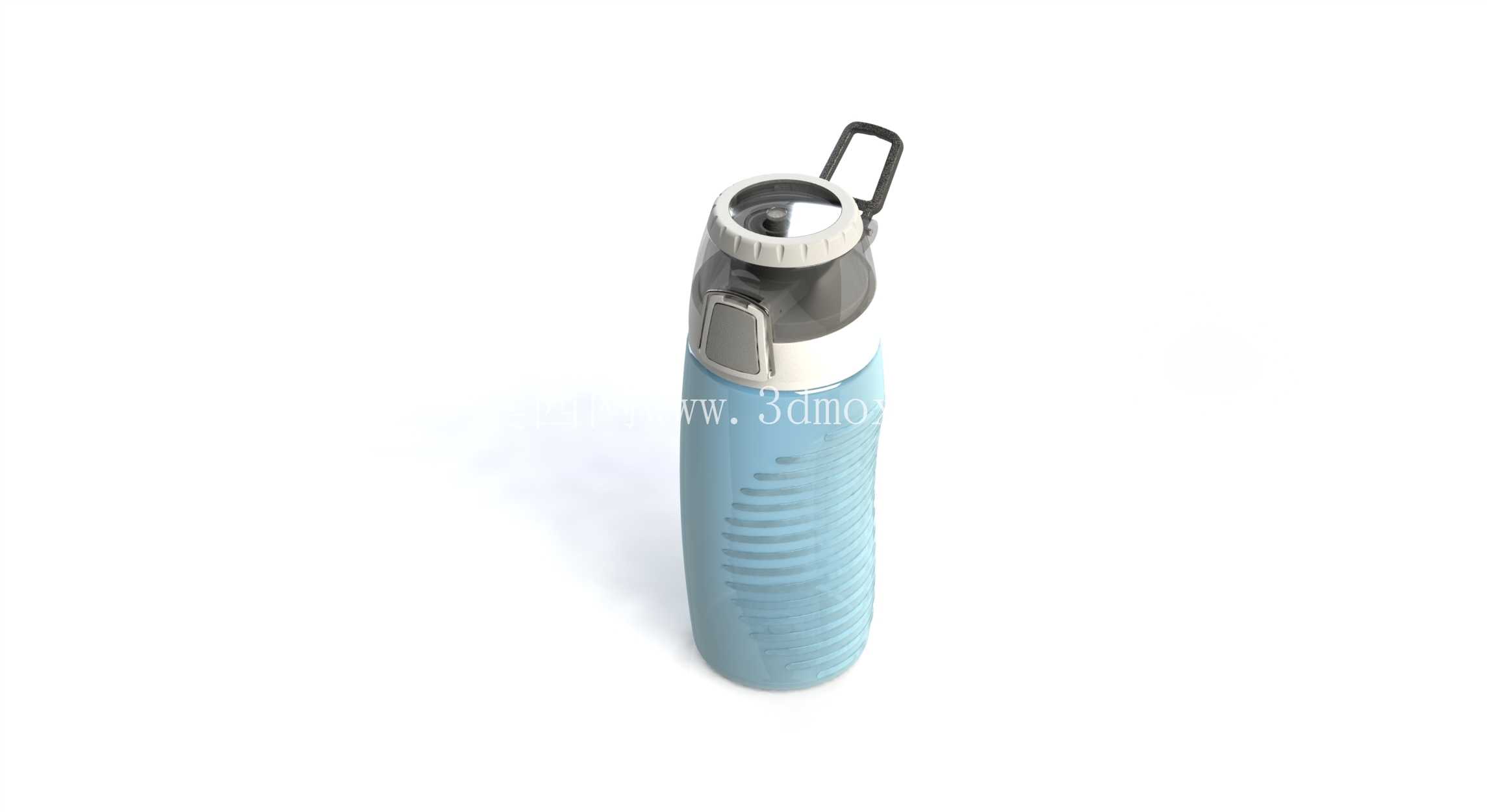

日常户外出行、办公场景中，可重复使用的饮水容器早已替代一次性瓶装水成为多数人的随身标配，这类容器的结构设计直接决定了使用体验与使用寿命。本次逆向重构的500毫升容量饮水瓶，参考成熟市售产品的结构逻辑完成三维建模，所有硬质结构部分均做了完整的特征还原，仅铰链位置的弹性橡胶部件因功能建模的局限性未做纳入，不影响整体结构的参考与复用价值。

从实际使用场景出发，这类便携水瓶需要适配车载杯架、背包侧袋的常规安装边界，瓶身主体直径控制在70毫米范围内，整体含瓶盖高度不超过230毫米，空瓶状态下自重控制在180克以内，满水状态总重量约680克，符合单手握持的受力范围。瓶身底部做了3毫米高度的内凹防滑底圈，放置在光滑桌面时可避免滑动倾倒，底圈边缘做R2圆角过渡，防止长期放置后出现应力发白开裂的问题。瓶身中段做了1.2毫米深度的内收弧面，刚好贴合手掌握持的自然弧度，即使手部带汗也能稳定持握，不会出现打滑脱手的情况。

瓶口部分采用标准的38毫米口径螺纹设计，螺纹导程为4毫米，配合3圈密封螺纹可实现倒置不漏水的密封效果，瓶口端面做了1.5毫米宽度的密封平面，配套的硅胶密封圈可完全贴合该平面，即使盛装60摄氏度以内的温水，也不会因为内部气压变化出现渗液问题。瓶盖与瓶身之间的铰链结构采用一体化的硬质连接设计，铰链轴直径为3毫米，开合角度可达180度，日常饮水时瓶盖不会回弹碰到面部，铰链位置的限位结构做了角度约束，开合到最大位置时会有明显的阻尼反馈，避免长期使用后铰链出现松动下垂的问题。

设计过程中重点考虑了日常使用的磕碰耐受性能，瓶身所有外边缘均做R1以上的圆角处理，没有尖锐的棱角结构，即使从1米高度跌落到水泥地面，应力也会沿着圆弧面均匀分散，不会出现局部开裂的情况。瓶身壁厚做了均匀化处理，主体壁厚为2.2毫米，螺纹位置局部加厚到2.8毫米，保证螺纹连接的结构强度，不会因为多次旋拧出现滑牙问题。瓶盖顶部做了5毫米深度的内凹平面，可临时放置小型茶包或者泡腾片，提升使用的便利性。

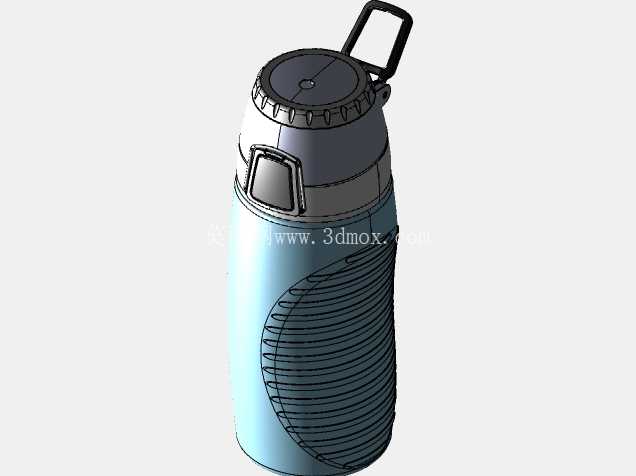

从结构建模的角度来看，该模型所有特征均采用参数化建模方式完成，瓶身的曲面过渡采用G2连续处理，没有出现曲面褶皱或者曲率突变的问题，所有装配位置的配合间隙均控制在0.1毫米以内，符合注塑生产的拔模要求，拔模角度统一设置为1.5度，可直接用于后续的模具设计参考。对于结构设计从业者来说，该模型可作为便携密封容器设计的参考样本，尤其是螺纹密封、铰链连接的结构处理方式，可直接复用到同类型的日用容器设计中，减少重复建模的工作量，也可作为逆向工程建模的练习案例，掌握曲面重构、装配约束的相关建模技巧。
