双层哑铃存放架商用健身器材结构

该款双层哑铃存放架主要面向商用健身场景设计，可适配常规商用固定哑铃的存放需求，常见于商业健身房、企业健身区、高校体能训练室、社区健身中心等场地，核心作用是规整收纳不同重量规格的固定哑铃，避免训练器械随意堆放占用场地通行空间，同时减少哑铃直接接触地面造成的地面磕碰损伤、哑铃片锈蚀等问题，也能帮助训练者快速识别取用对应重量的器械，提升场地器械管理效率。

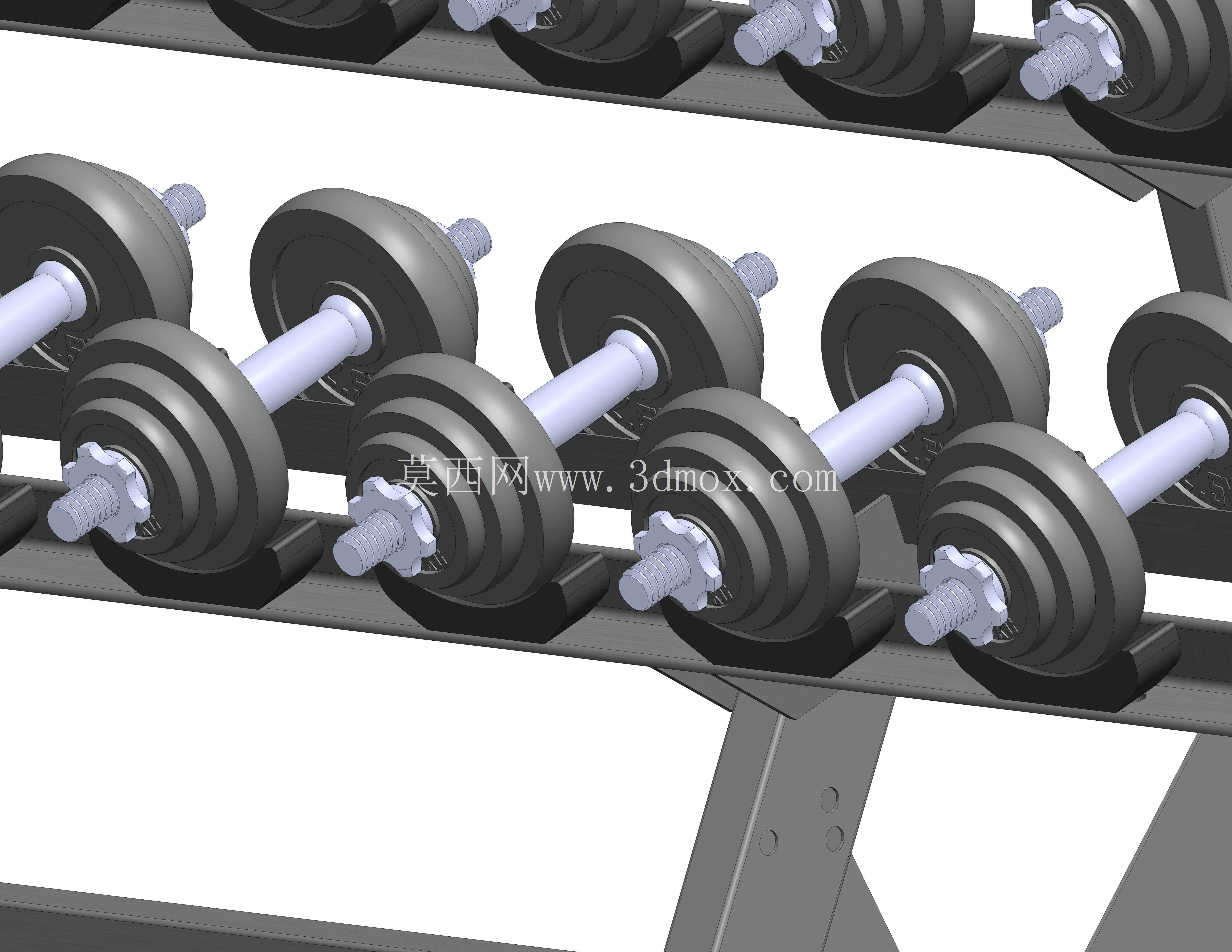

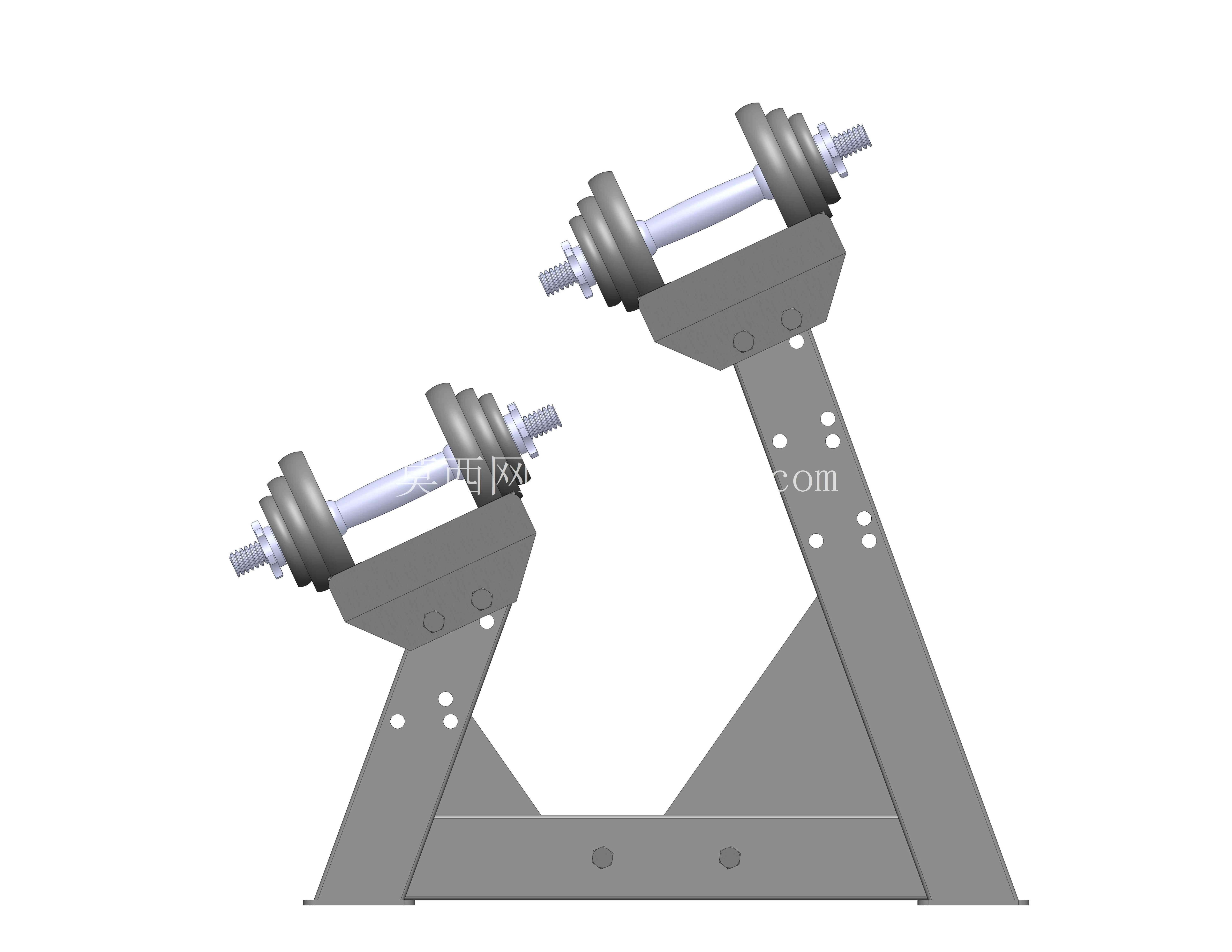

从结构设计逻辑来看，整体采用框架式焊接结构，主体承载框架选用矩形钢管拼焊成型，上下两层设置平行的哑铃放置托梁，托梁上预留对应哑铃握杆的放置卡位，每个卡位的间距根据常规哑铃的最大片径做了冗余设计，避免相邻哑铃放置时出现片体干涉，取放过程不会刮蹭相邻哑铃的电镀层或包胶层。下层托梁距离地面的高度经过人体工程学校核，取放时训练者无需过度弯腰即可完成操作，上层托梁的高度控制在成年使用者肩部以下位置，抬手即可取放，无需踮脚或过度抬臂，降低取放重物时的腰部、肩部受力风险。

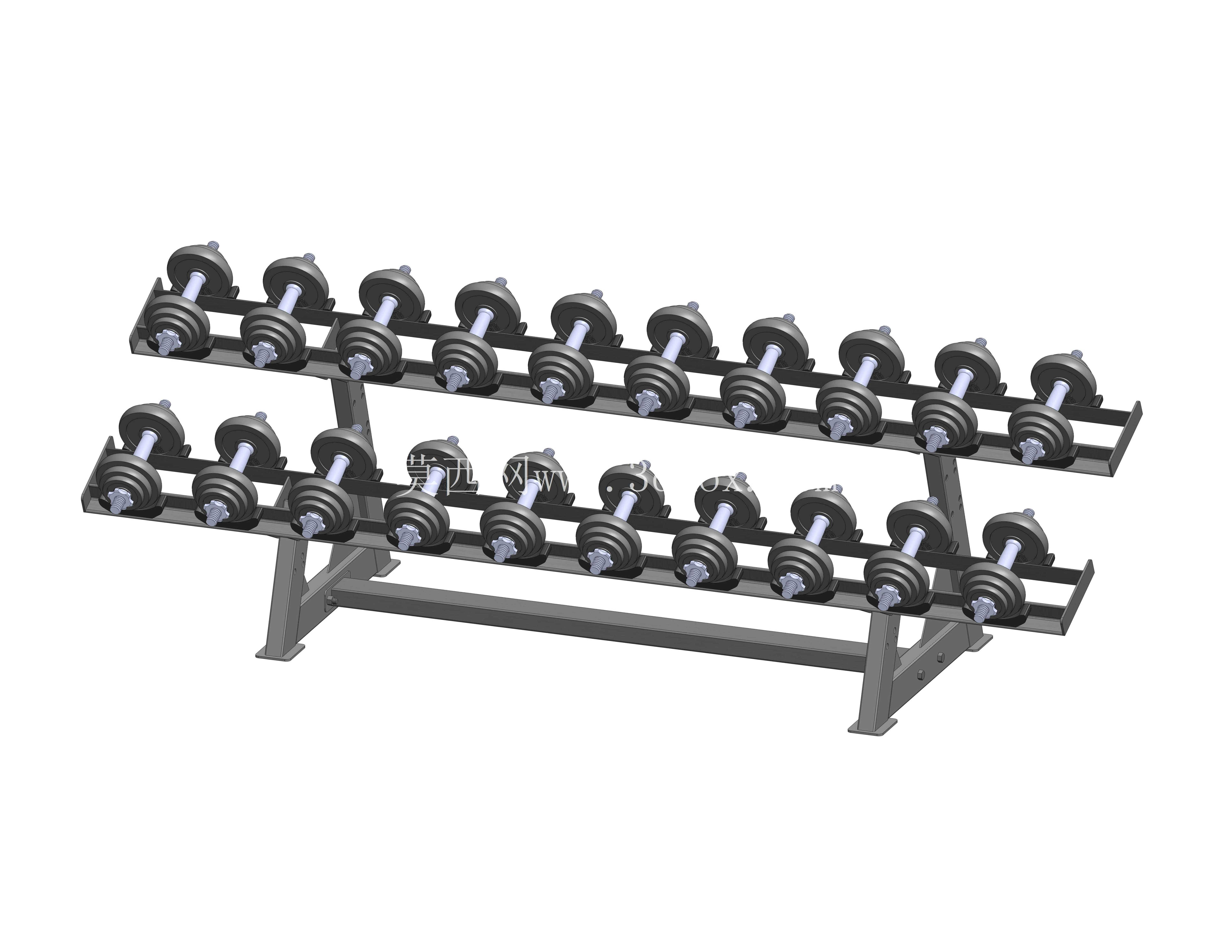

整体框架的底部设置四个落地支撑脚，支撑脚底部预留膨胀螺栓安装孔位，可根据场地地面情况选择直接放置或通过膨胀螺栓与混凝土地面固定，避免满负载状态下取放器械时架体出现侧倾或滑移。架体的整体宽度根据单排可容纳的哑铃数量做匹配，该款结构单排可放置10组固定哑铃，双层合计容纳20组，覆盖常规商用训练的全重量段哑铃存放需求，整体深度控制在600mm以内，安装时不会过多占用健身场地的纵深空间，可直接靠墙布置，也可多组并排拼接布置在自由力量区的中心位置，满足大流量训练场地的器械存放需求。

结构细节上，所有钢管的焊接位置均做满焊处理，焊后打磨焊渣并做圆角过渡，避免尖锐焊道外露划伤使用者或刮蹭器械表面；放置托梁的表面可根据使用需求加装橡胶垫或尼龙衬套，减少哑铃握杆与金属托梁直接接触产生的碰撞噪音，同时降低金属摩擦对哑铃握杆镀层的磨损。架体的整体承载能力按照单组哑铃最大重量50kg做校核，满负载状态下框架的最大变形量控制在1/1000以内，长期使用不会出现托梁下弯、框架开焊等问题。

在安装边界方面，该架体对安装地面的平整度要求不高，普通水泥地面、瓷砖地面、地胶地面均可安装，若采用落地放置方式，仅需调整支撑脚的水平度即可保证架体稳定；若采用螺栓固定方式，仅需在对应地面位置钻孔埋设膨胀螺栓，安装过程无需复杂的现场焊接作业，所有部件均为工厂预制完成，现场仅需通过螺栓拼接主体框架即可完成组装，组装完成后即可投入使用。日常维护过程中仅需定期检查连接螺栓的紧固状态、焊接位置是否出现开裂，衬套出现磨损时直接更换即可，整体维护成本极低，适配健身场地高频使用的运维需求。

从三维建模的角度来看，该结构建模过程中优先采用焊件模块生成主体框架，所有钢管的交接位置自动做裁切处理，保证焊接间隙符合实际加工要求；哑铃模型按照常规商用哑铃的尺寸比例建模，放置位置与托梁卡位一一对应，可直接用于结构干涉检查、承载仿真分析的前置模型，也可用于健身场地布局规划的可视化展示，帮助场地运营方提前规划自由力量区的器械排布，核算场地容纳能力。
