儿童款脚踏自行车结构三维设计

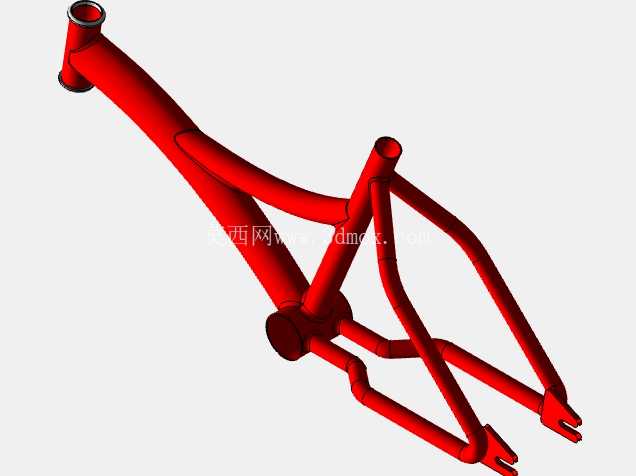

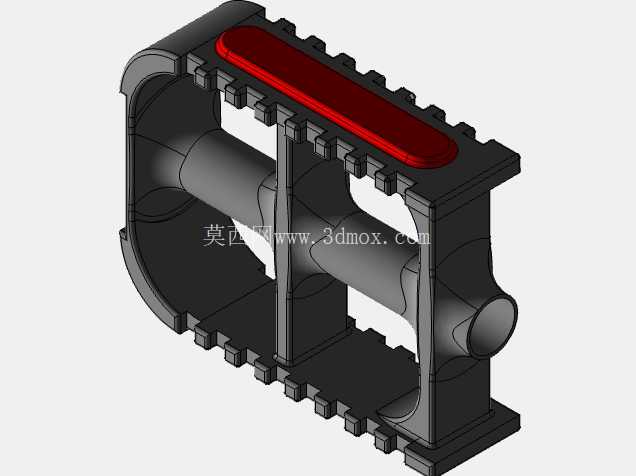

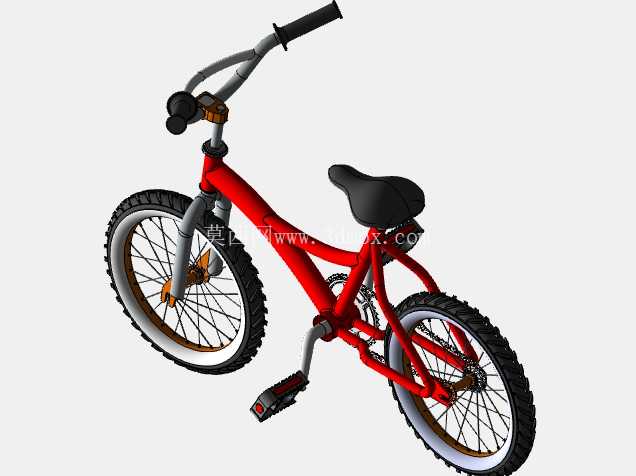

　　这款儿童脚踏自行车的三维建模，完全围绕低龄骑行者的使用场景展开，日常社区休闲骑行、儿童平衡能力训练、亲子户外短途出行都是它的核心应用场景，建模过程中没有照搬成人自行车的等比例缩小逻辑，而是从儿童的肢体活动范围、操控能力边界出发做了全链路的结构适配。先从安装边界与尺寸逻辑说起，整车轮径适配4-7岁儿童的腿长范围，车架跨高控制在儿童站立时裆部与车架上管保留30mm以上安全间隙，避免急停时磕碰；车把宽度控制在380mm以内，适配儿童肩宽范围，转向角度做了左右各45度的限位，防止转向过度引发侧翻；脚踏的回转半径匹配儿童小腿长度，避免蹬踏时膝盖过度弯曲打在车把下方。整车的轴距控制在720mm，兼顾低速骑行的稳定性与小半径转向的灵活性，适合小区步道、公园铺装路面这类狭窄且人流较多的使用场景。结构设计上，车架采用高弯梁的几何造型，上管从车头碗组位置平滑过渡到座管位置，没有尖锐的棱角凸起，管材衔接处全部做了R5以上的圆角过渡，避免磕碰划伤；前叉采用直腿刚性结构，没有设置减震结构，一方面降低整车重量方便儿童挪动，另一方面减少减震结构带来的骑行卸力，让儿童蹬踏的动力更直接传递到前轮，降低骑行的体力消耗。

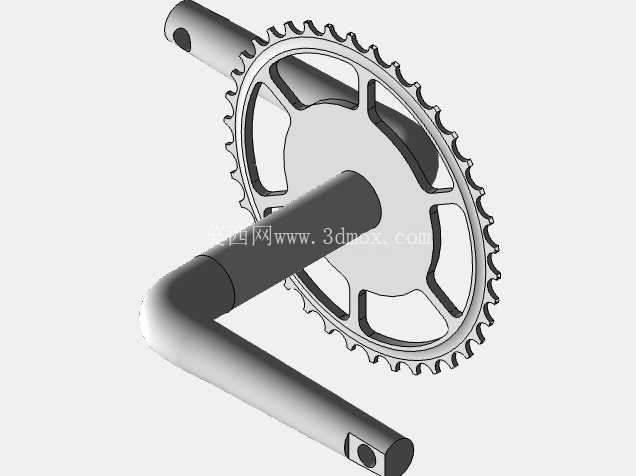

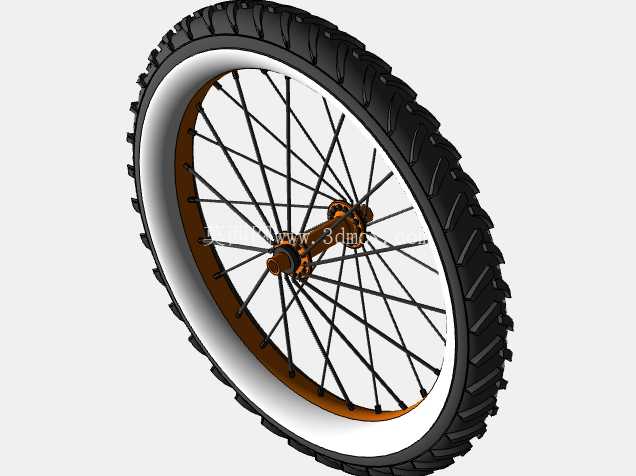

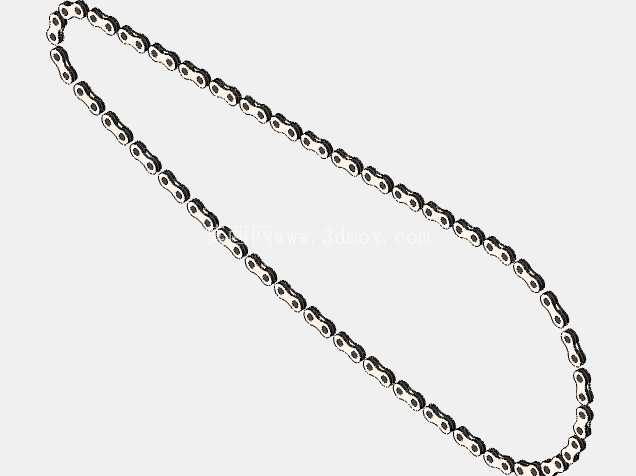

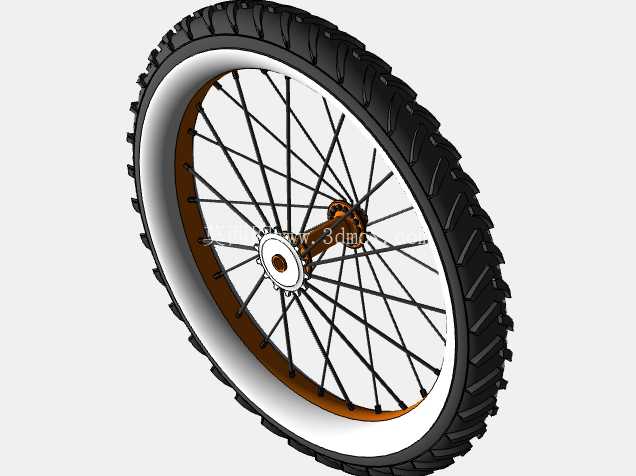

　　传动系统采用单速链传动结构，没有设置变速组件，减少复杂结构带来的故障概率，也适配儿童骑行时速度普遍不高的使用特点，牙盘与飞轮的传动比设置在2.2:1，既保证蹬踏时不会因为传动比过大踩不动，也能让骑行速度保持在儿童可控的安全范围内，链条外侧设置全包围的护链罩，防止儿童裤脚卷入链条，也避免骑行时油污蹭到衣物。车轮部分采用厚壁充气轮胎搭配钢丝辐条结构，轮胎胎面设置浅颗粒花纹，在铺装路面骑行时滚动阻力更小，同时在湿滑路面也能提供足够的抓地力，轮圈采用铝合金材质的等截面圈型，辐条采用等径钢丝，每根辐条的张力都按照均匀受力的逻辑做了排布模拟，保证车轮在承受儿童体重加小幅颠簸冲击时不会出现辐条松动、轮圈变形的问题。

　　车把部分采用橡胶防滑把套，把套末端做了膨大的防脱结构，防止儿童手心出汗时手从车把滑脱，车把中间的把立盖做了圆弧凸起造型，没有突出的尖锐螺丝头，摔倒时不会造成穿刺伤害。鞍座采用宽面发泡填充结构，座面弧度贴合儿童臀部的受力曲线，座杆的调节行程预留120mm范围，可以随着儿童身高增长调整鞍座高度，延长整车的使用周期，座管夹采用快拆结构，调整时不需要额外工具，家长可以快速完成高度适配。制动系统采用前钳形刹、后抱刹的组合结构，刹把的握距做了缩小处理，适配儿童较小的手掌尺寸，刹把的按压力度控制在15N以内，儿童只需要较小的握力就能实现制动，避免因为握力不足刹不住车。

　　建模过程中对所有运动部件都做了干涉检查，车把转向到最大角度时不会与车架、刹车线产生磕碰，脚踏回转到最高位置时不会与前叉、前轮发生摩擦，链条在牙盘与飞轮的全传动位置都不会出现跳齿、掉链的情况，所有固定螺丝的头部都做了沉头处理，没有突出于零件表面的凸起，减少骑行时的剐蹭风险。从实际用途来看，这款模型既可以作为儿童自行车生产前的结构验证样件，检查各部件的装配合理性，也可以作为骑行用品展示的可视化素材，还能用于儿童交通安全科普的场景演示，直观展示自行车的结构组成与骑行时的受力逻辑。建模时还原了所有部件的装配关系，从碗组的轴承配合、中轴的回转间隙，到辐条与轮圈的连接点、刹车皮与轮圈的接触位置，都按照实际生产的公差要求做了配合间隙预留，不会出现零件装配干涉的问题，完全可以直接对接后续的工程图输出、样机打样环节。
