商用健身房坐式背肌训练器械结构设计

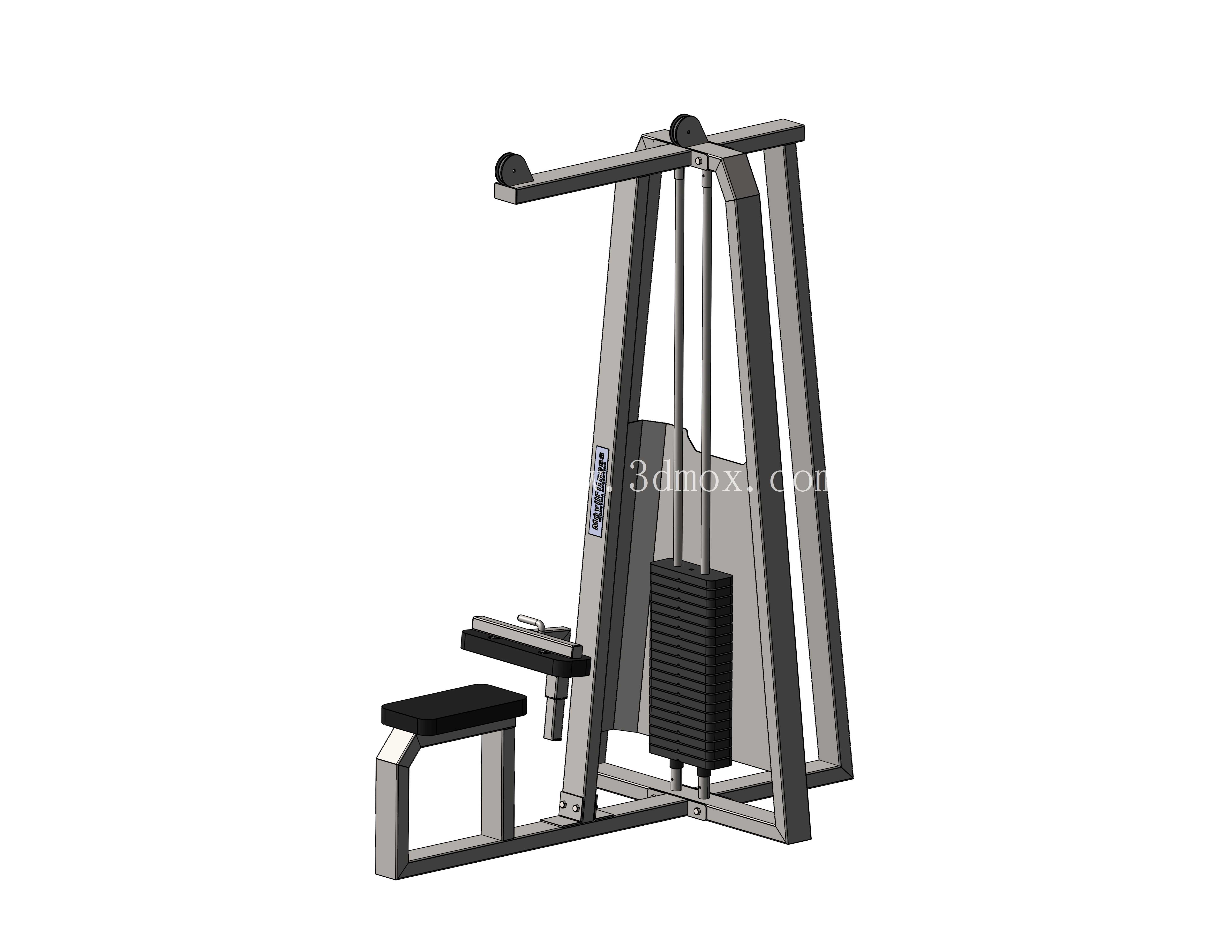

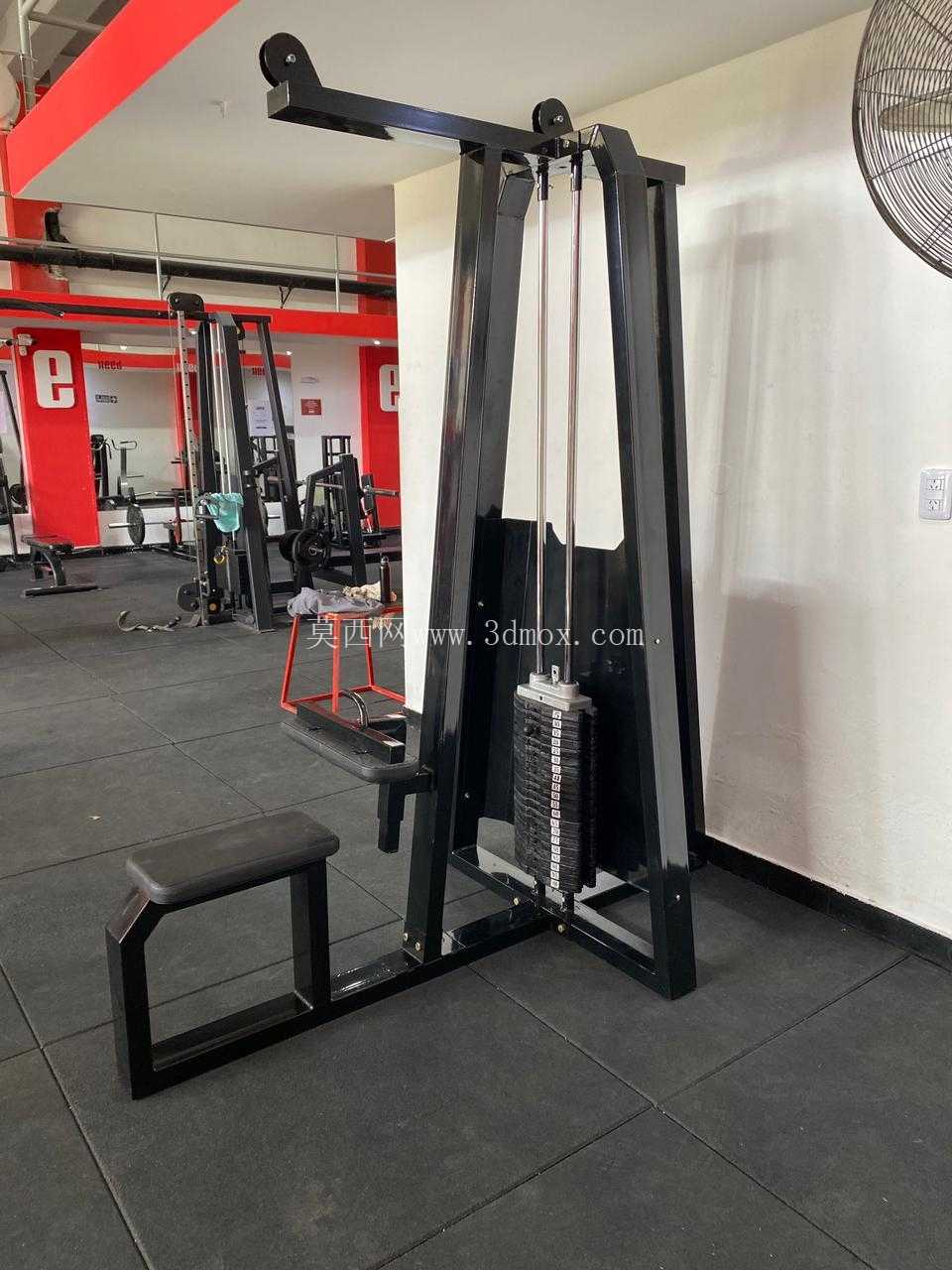

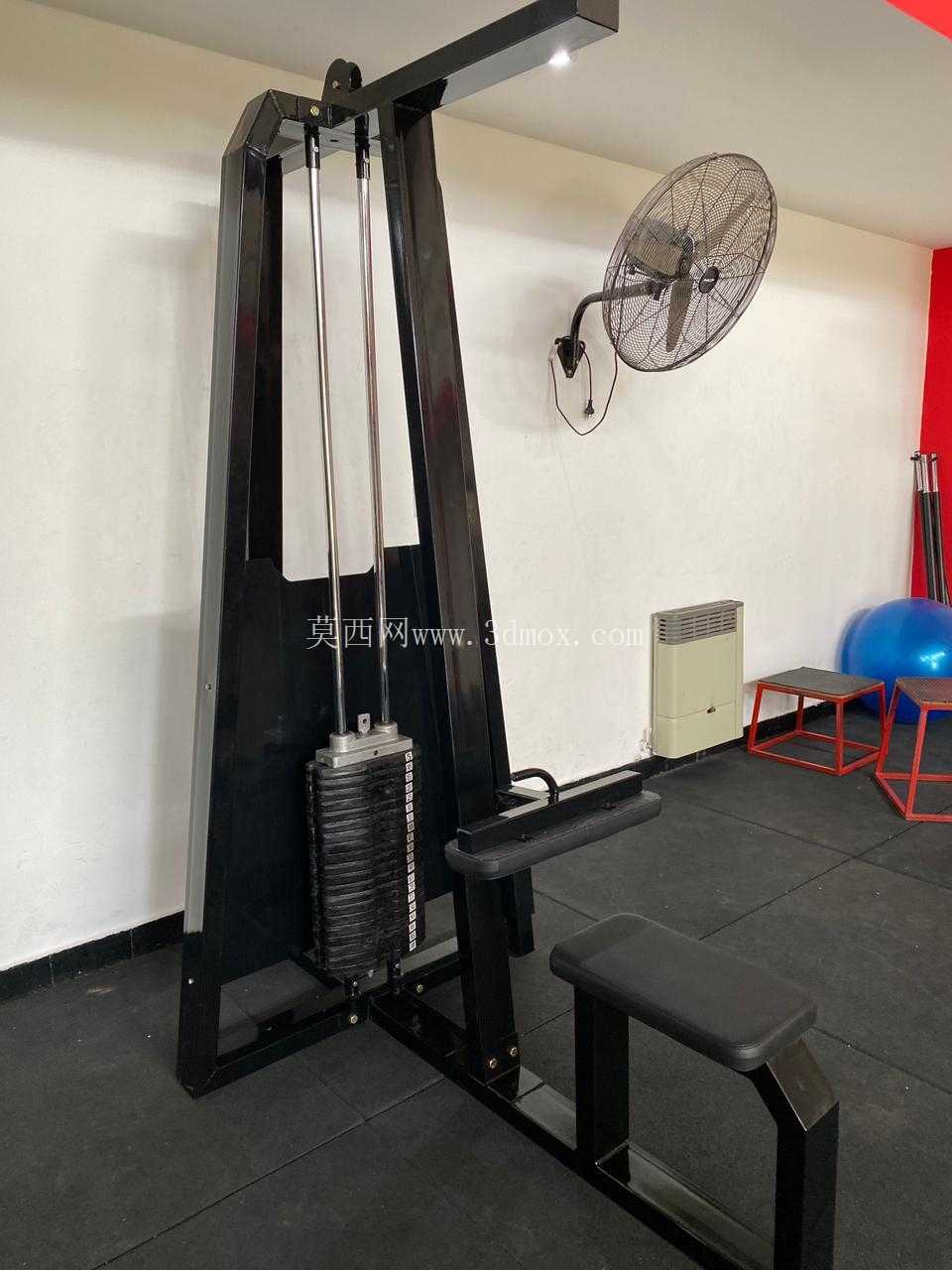

　　该器械为商用健身场景下的坐式背部训练设备，主要面向商业健身房、企业健身中心、专业运动训练场馆等高频使用场景，用于针对背阔肌、斜方肌中下部、大圆肌等背部肌群做抗阻训练，帮助训练者完成背部肌肉的孤立刺激，适配不同训练水平人群的背部力量提升需求。设备采用框架式落地结构，主体支撑框架采用矩形截面型钢焊接成型，框架底部设置四个水平支撑脚，安装时仅需保证地面平整度误差不超过3mm即可直接放置，无需额外打膨胀螺栓固定，单台设备安装预留边界为长1500mm、宽1100mm、高2100mm，预留训练操作空间需在设备正前方额外留出800mm的人员活动距离，避免训练过程中肢体与周边器械发生干涉。

　　器械的核心阻力来源为内置的配重块组，配重块采用叠片式铸铁结构，单块配重重量为5kg，总配重负荷可覆盖从20kg到80kg的调节范围，配重插销采用快锁式结构，训练者可在坐姿状态下侧身完成配重档位调节，无需离位操作。训练执行端采用坐姿定位设计，座垫高度设置为450mm，适配155cm到190cm身高区间的训练者使用，座垫前方设置大腿限位滚垫，滚垫高度可做100mm范围的上下调节，训练时可将大腿牢牢固定在座垫上，避免训练过程中臀部抬离座垫造成腰部代偿受力。

　　拉动手柄设置在训练者正前方偏上位置，手柄采用防滑橡胶包覆，拉索采用高柔性钢丝绳搭配导向滑轮组做力的传导，滑轮内置深沟球轴承，传动过程中无卡顿异响，拉索的走线全程设置在框架型材的内侧区域，避免训练过程中肢体与运动中的拉索发生接触造成剐蹭。设备的整体设计思路围绕商用场景的高耐用性展开，所有转动铰接位置均设置有自润滑衬套，日常使用无需频繁加注润滑脂，框架表面采用静电喷塑处理，可抵御日常使用过程中的汗液腐蚀、轻微磕碰剐蹭，座垫与靠垫采用高密度发泡海绵外覆耐磨PU革，长期高频使用不易出现塌陷、表皮开裂问题。

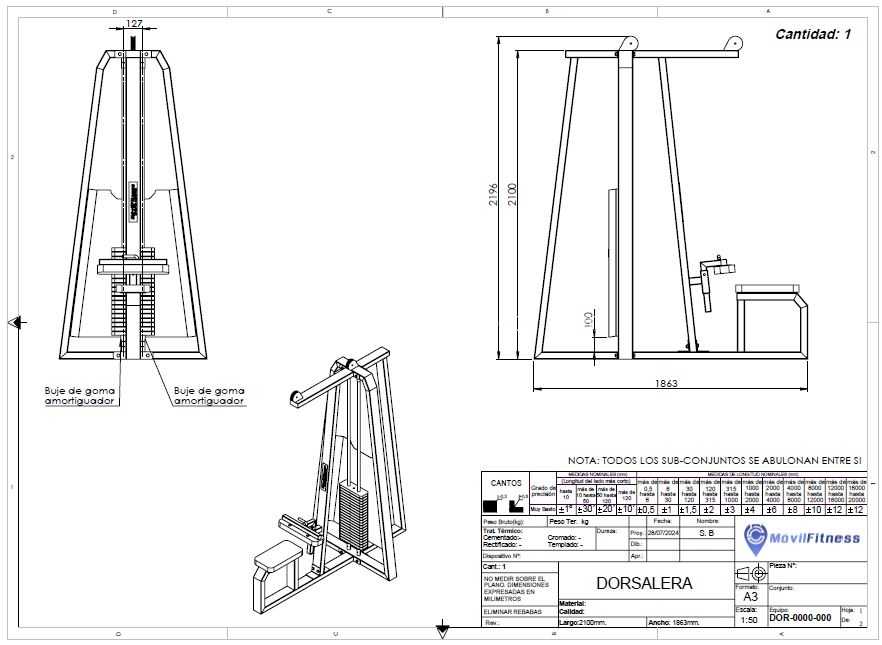

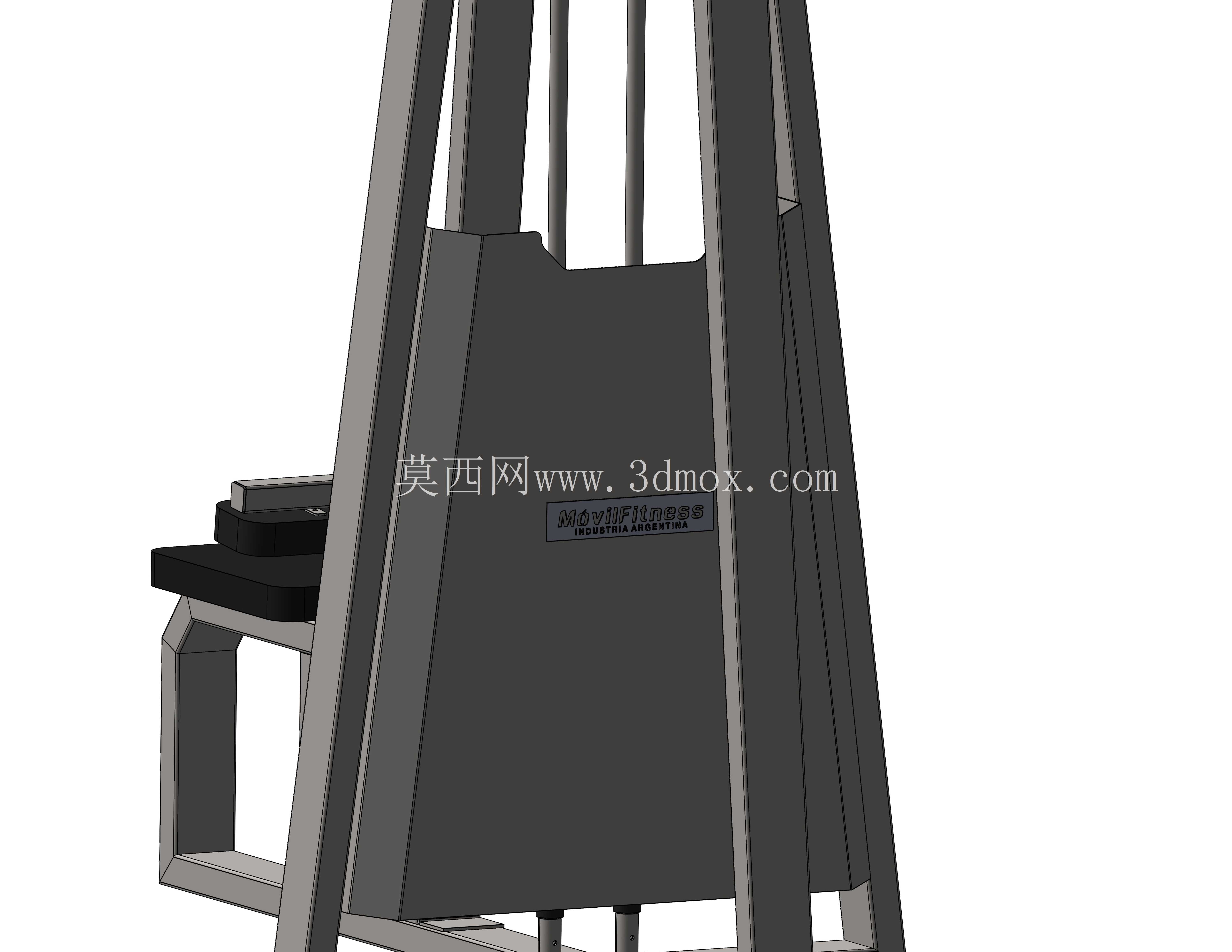

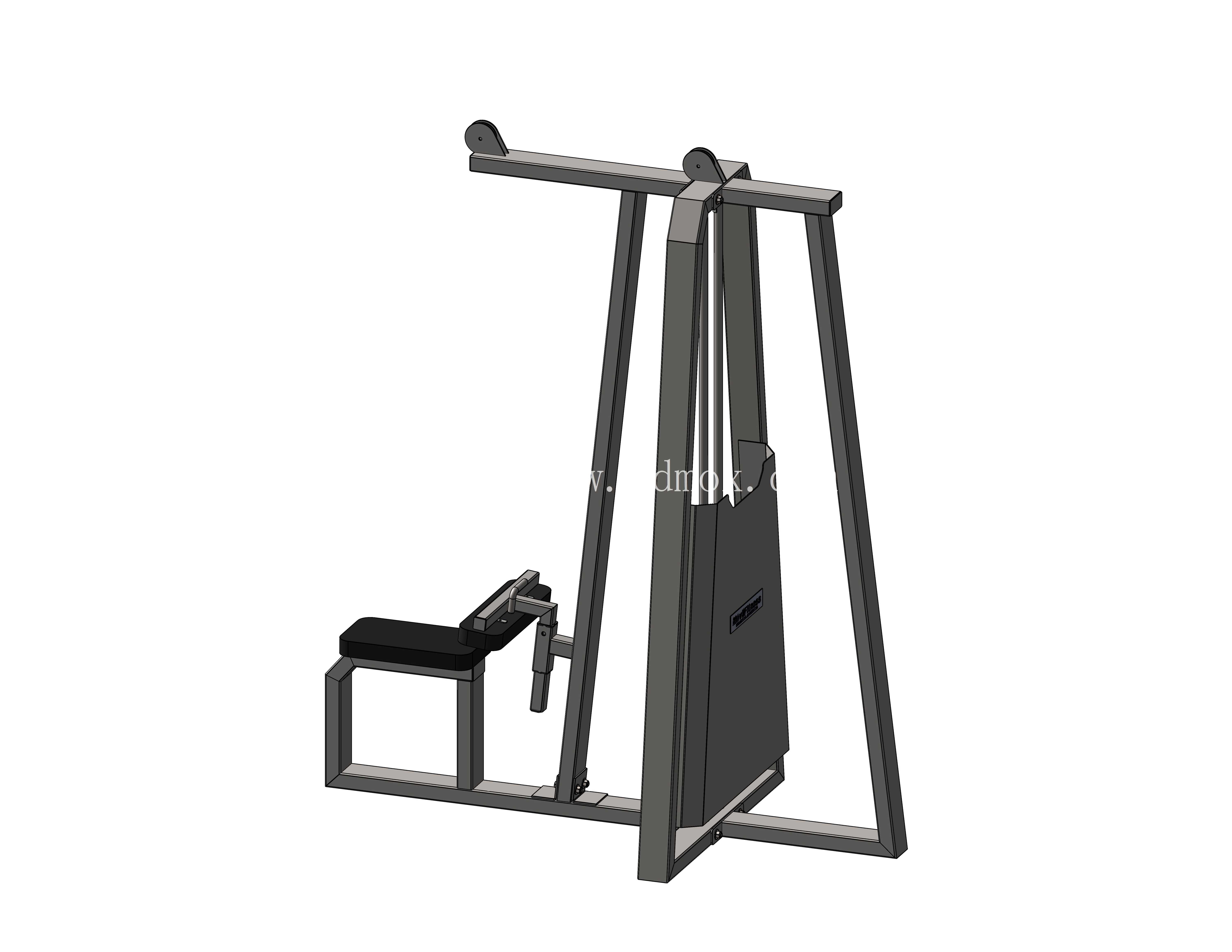

　　从结构建模逻辑来看，该模型采用自顶向下的装配设计思路，先搭建整体框架的骨架草图，确定各功能部件的空间位置边界，再依次拆分出支撑框架、配重系统、传动系统、座垫调节系统、限位组件等子装配体，各子部件之间的装配约束完全模拟实际装配关系，转动部件预留有实际的装配间隙，不存在静态干涉问题，可直接用于后续的工程图导出、结构受力仿真验证，也可作为同类健身器械设计的参考原型。设备的配重块导杆采用两根垂直布置的光轴，配重块沿导杆做上下直线运动，导杆上下两端均设置有缓冲橡胶垫，避免配重块回落到底部时产生刚性撞击，同时也能降低训练过程中的噪音输出，适配健身房多器械同时运行的低噪需求。器械的整体重心落在底部支撑框架的几何中心区域，即使在最大配重负荷、训练者做极限发力拉动的工况下，设备也不会出现倾翻风险，静态稳定性系数满足商用健身器械的安全规范要求。
