2018款F1赛车前翼空气动力学设计方案

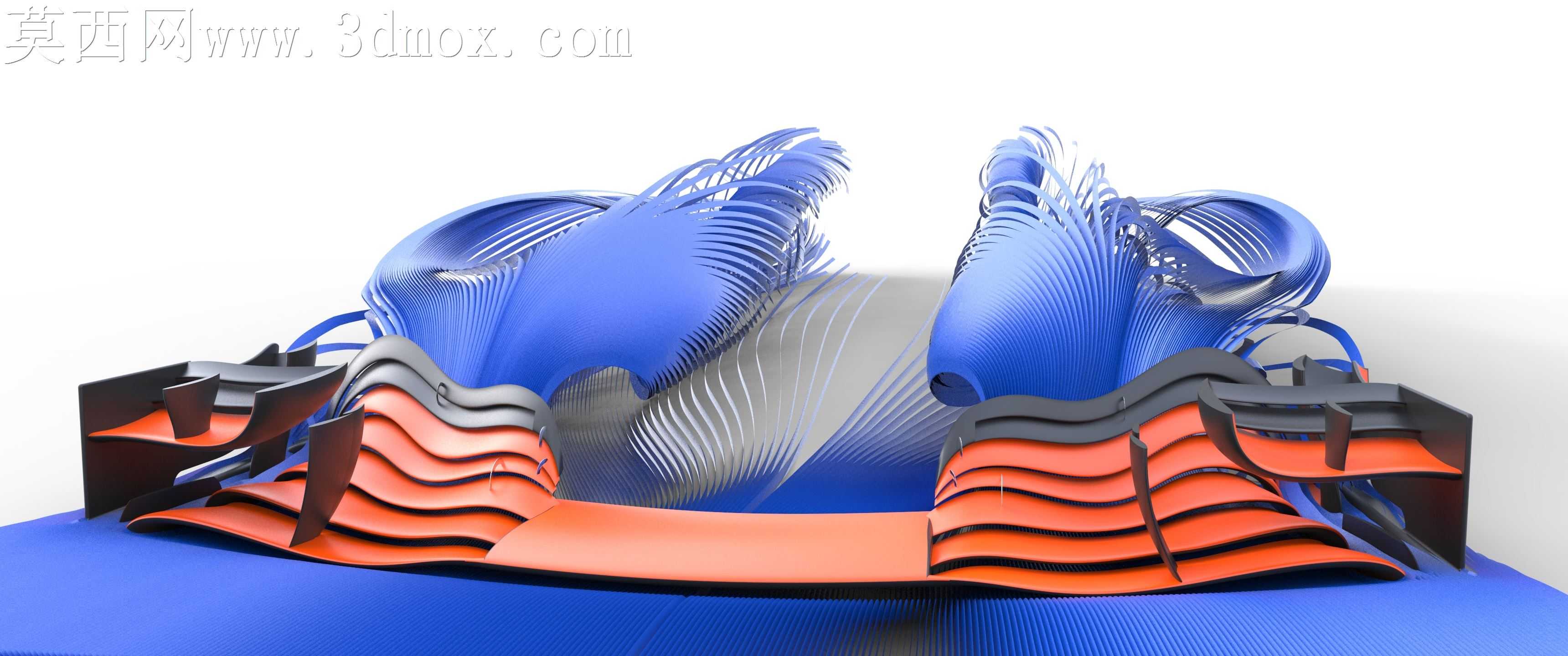

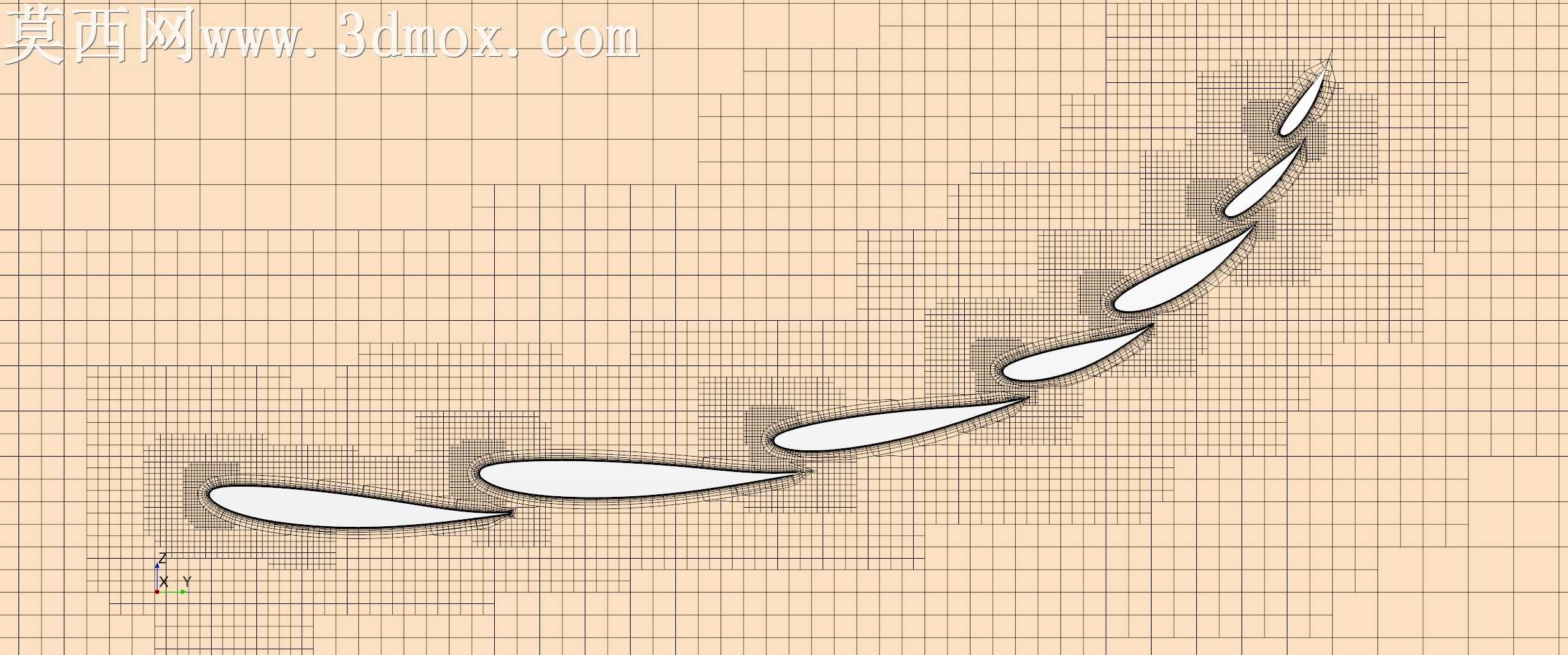

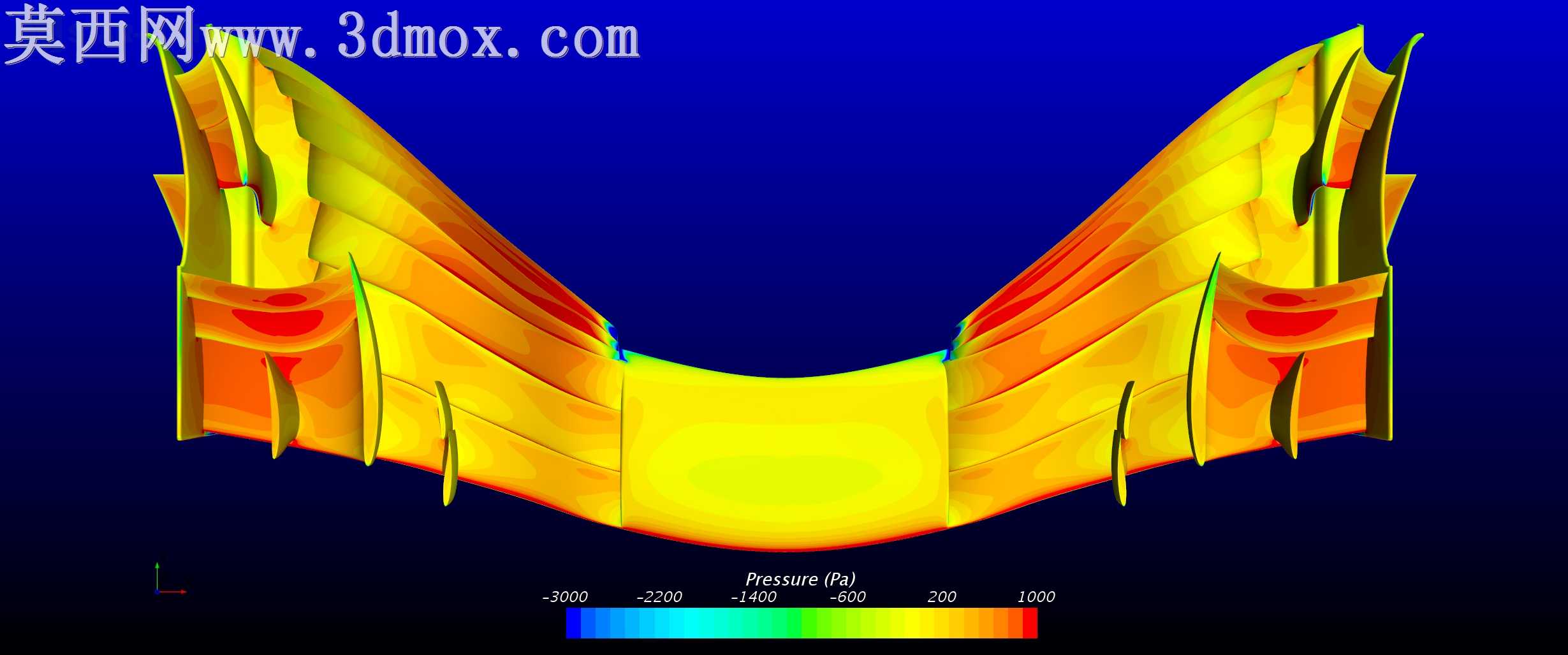

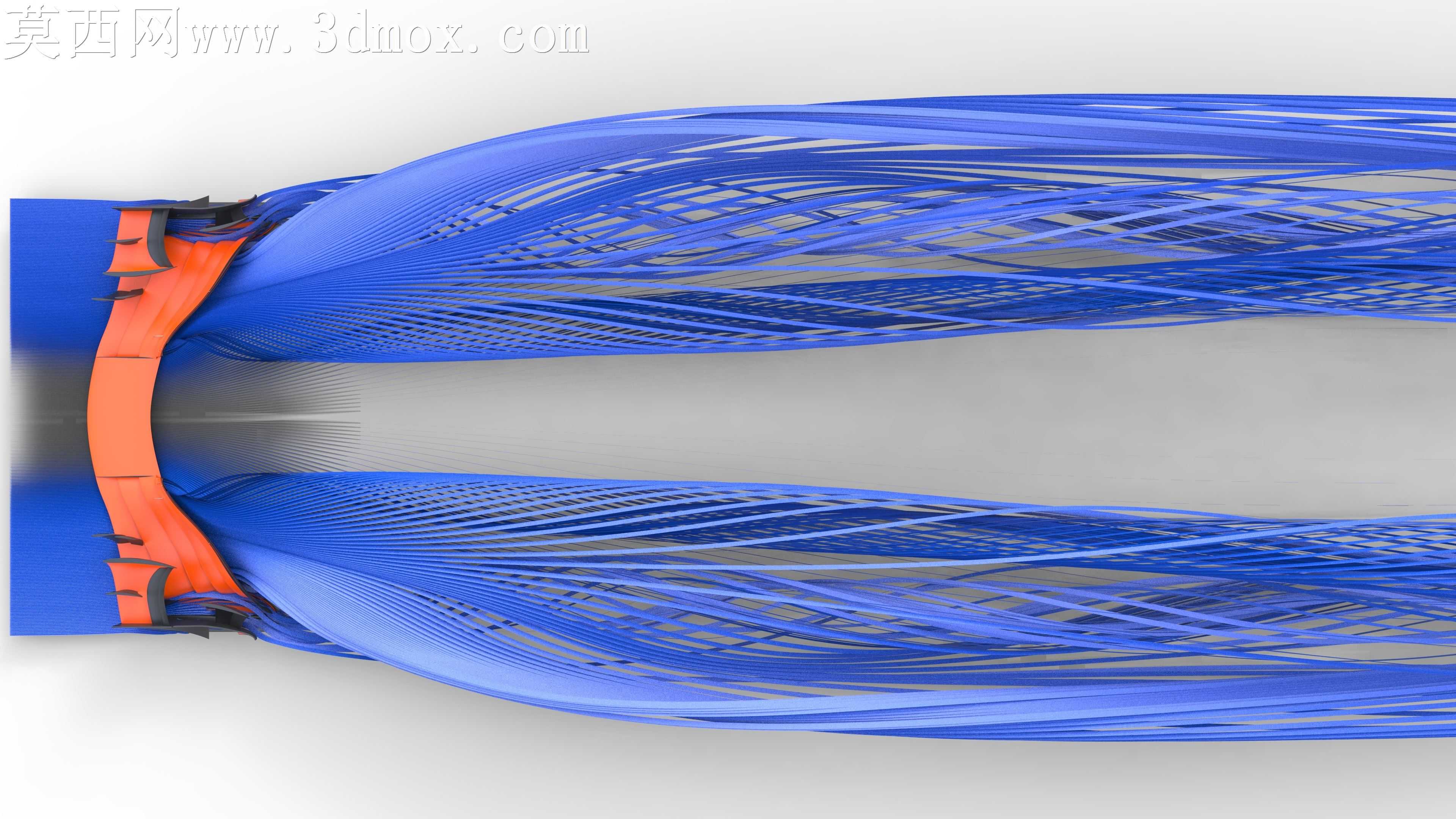

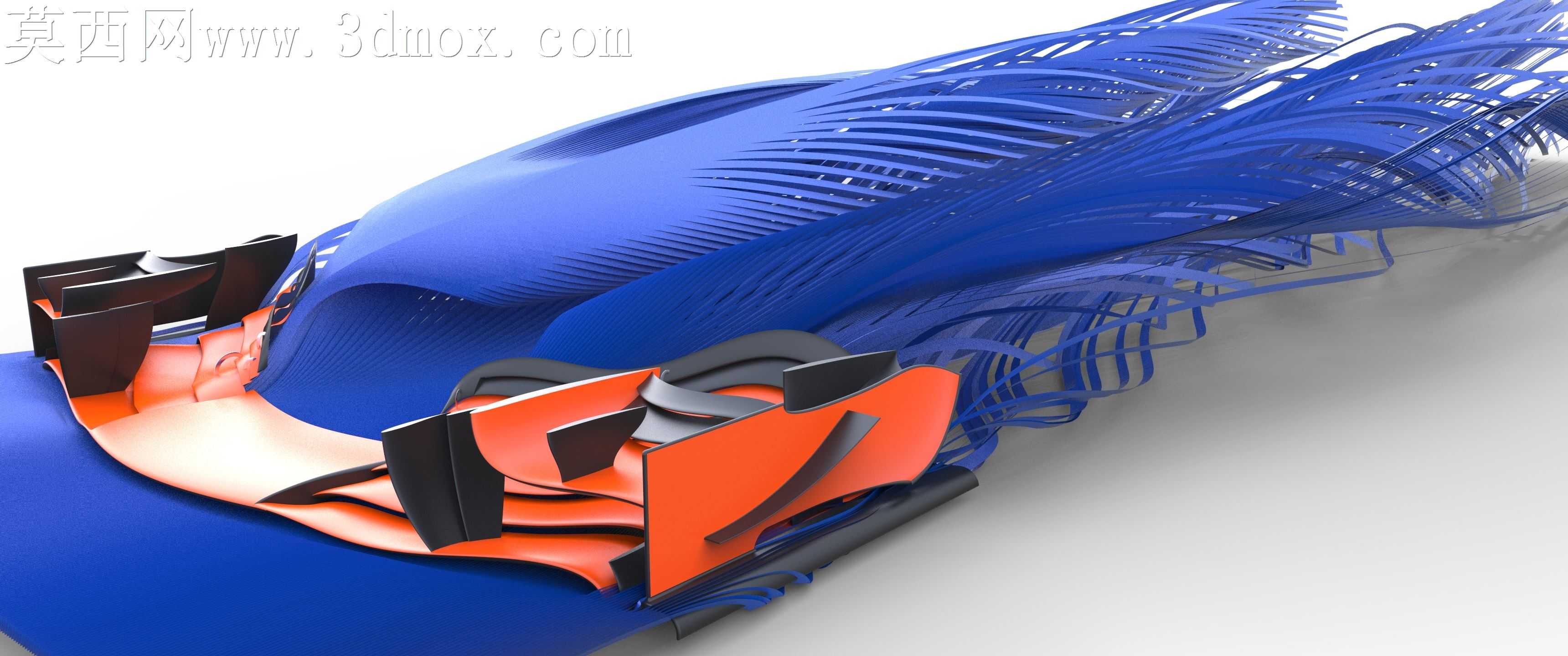

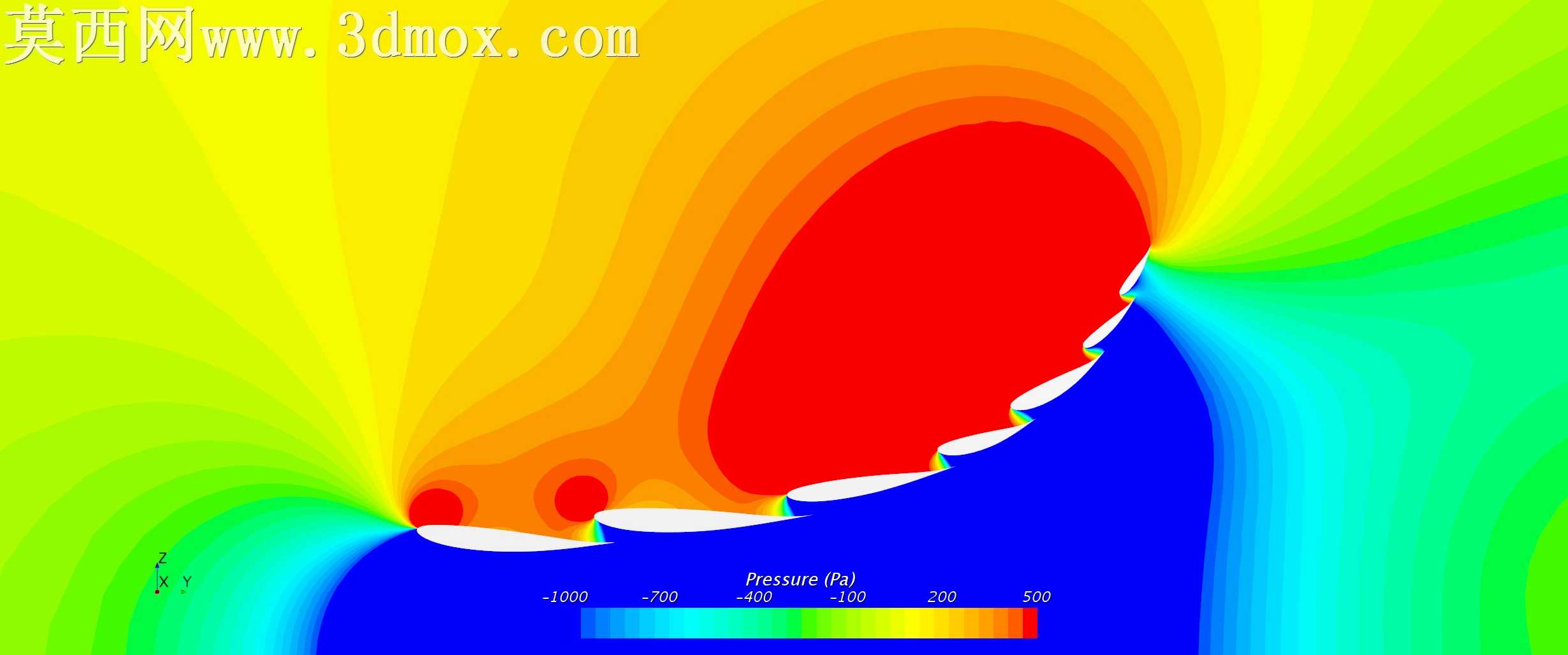

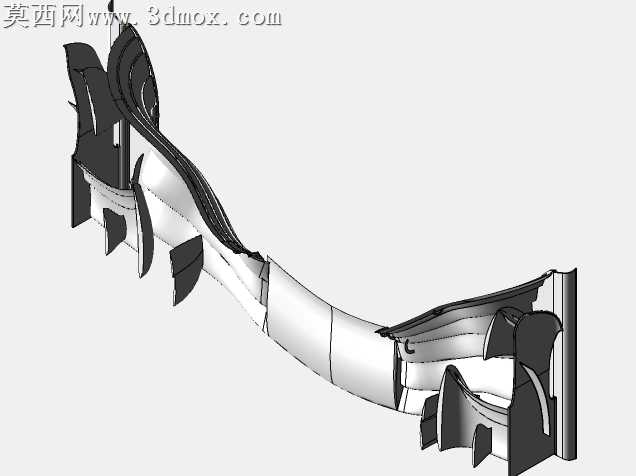

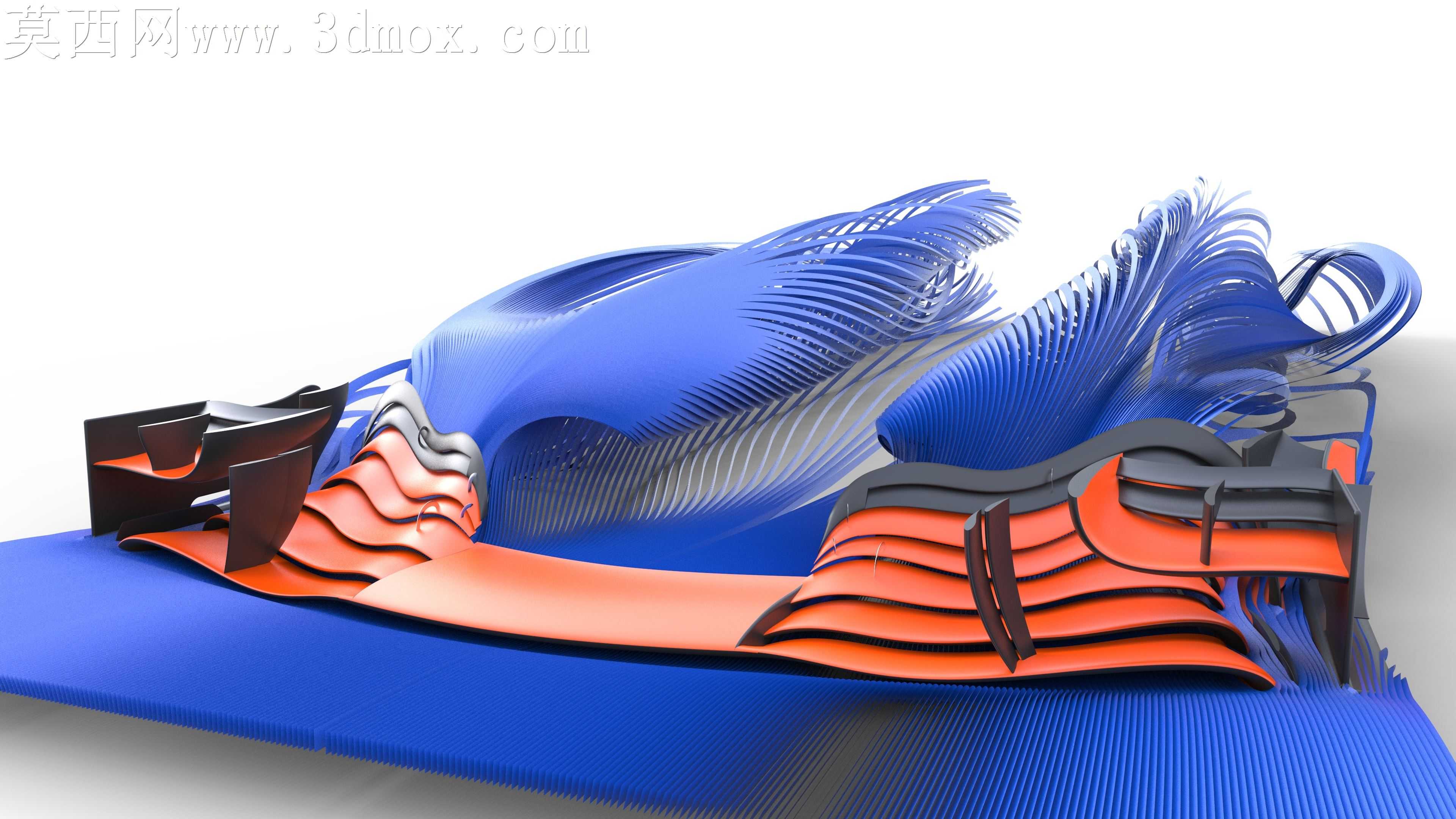

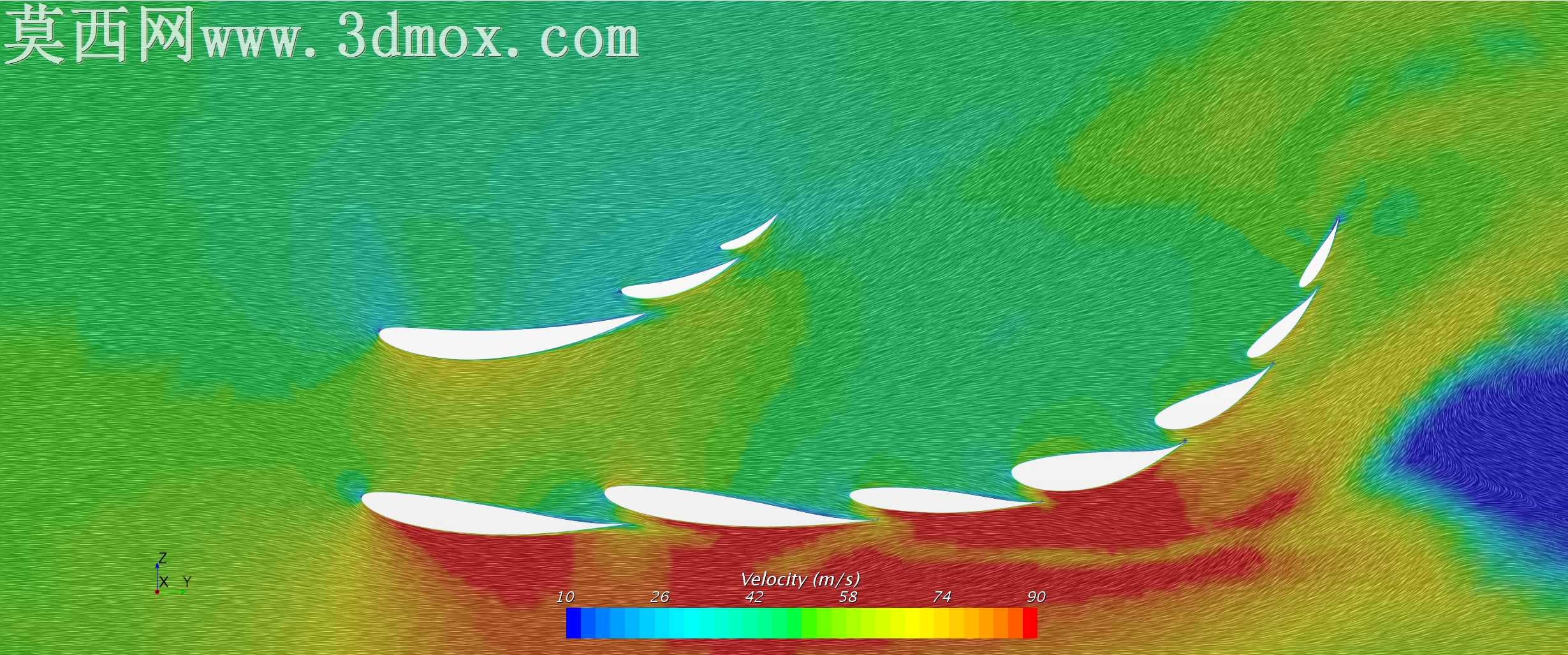

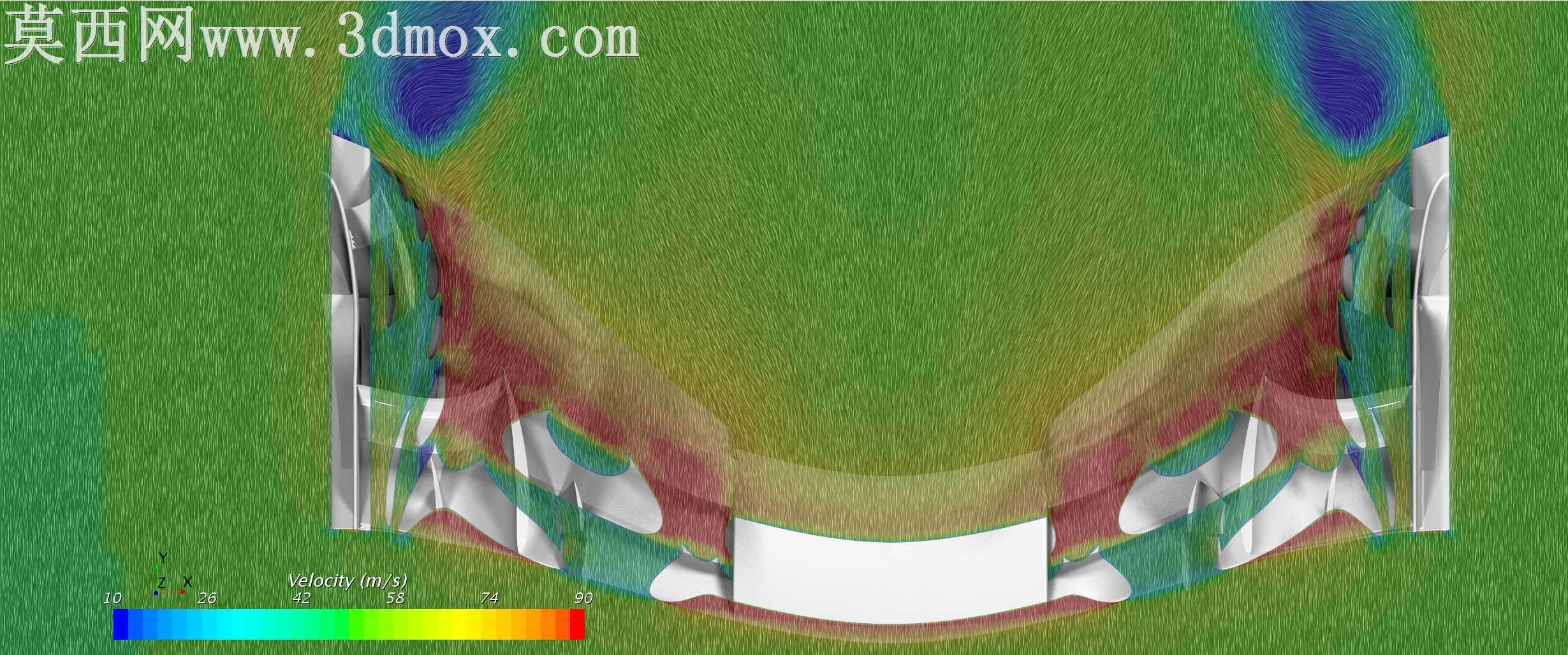

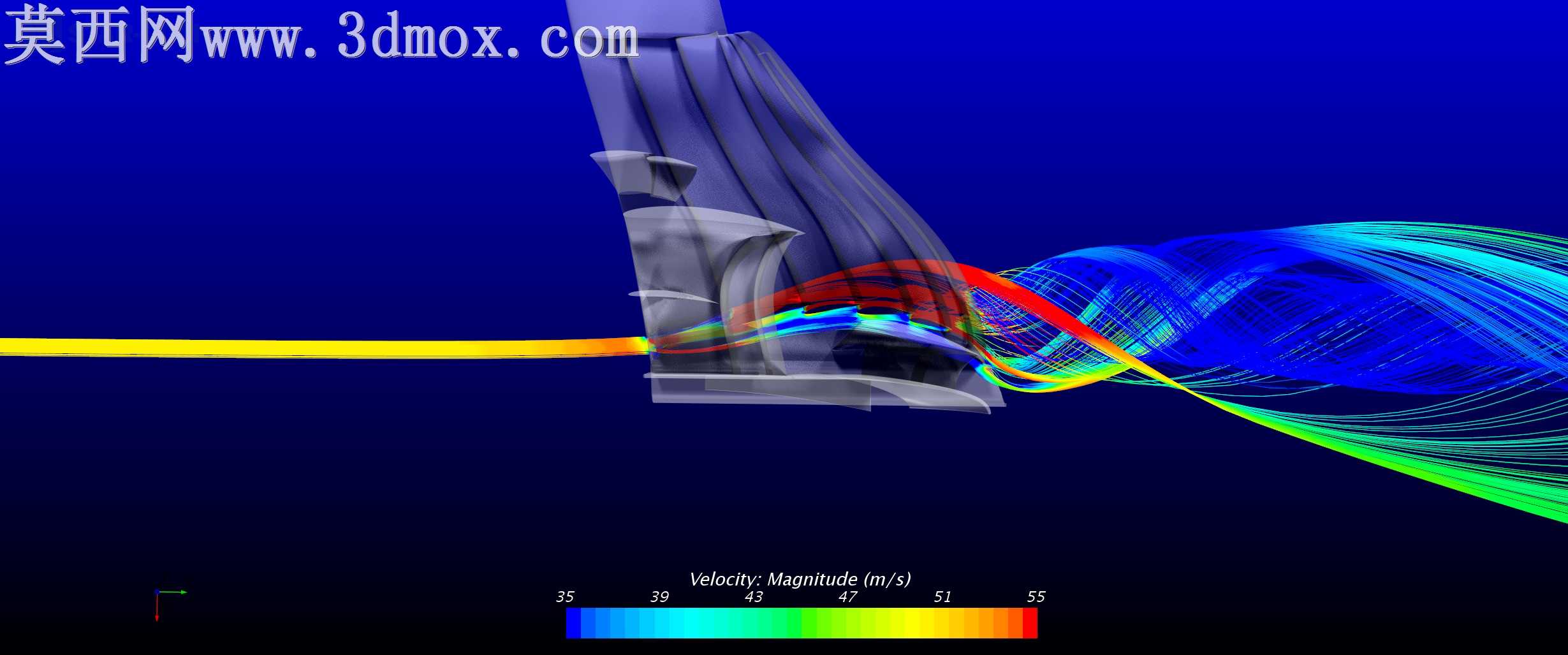

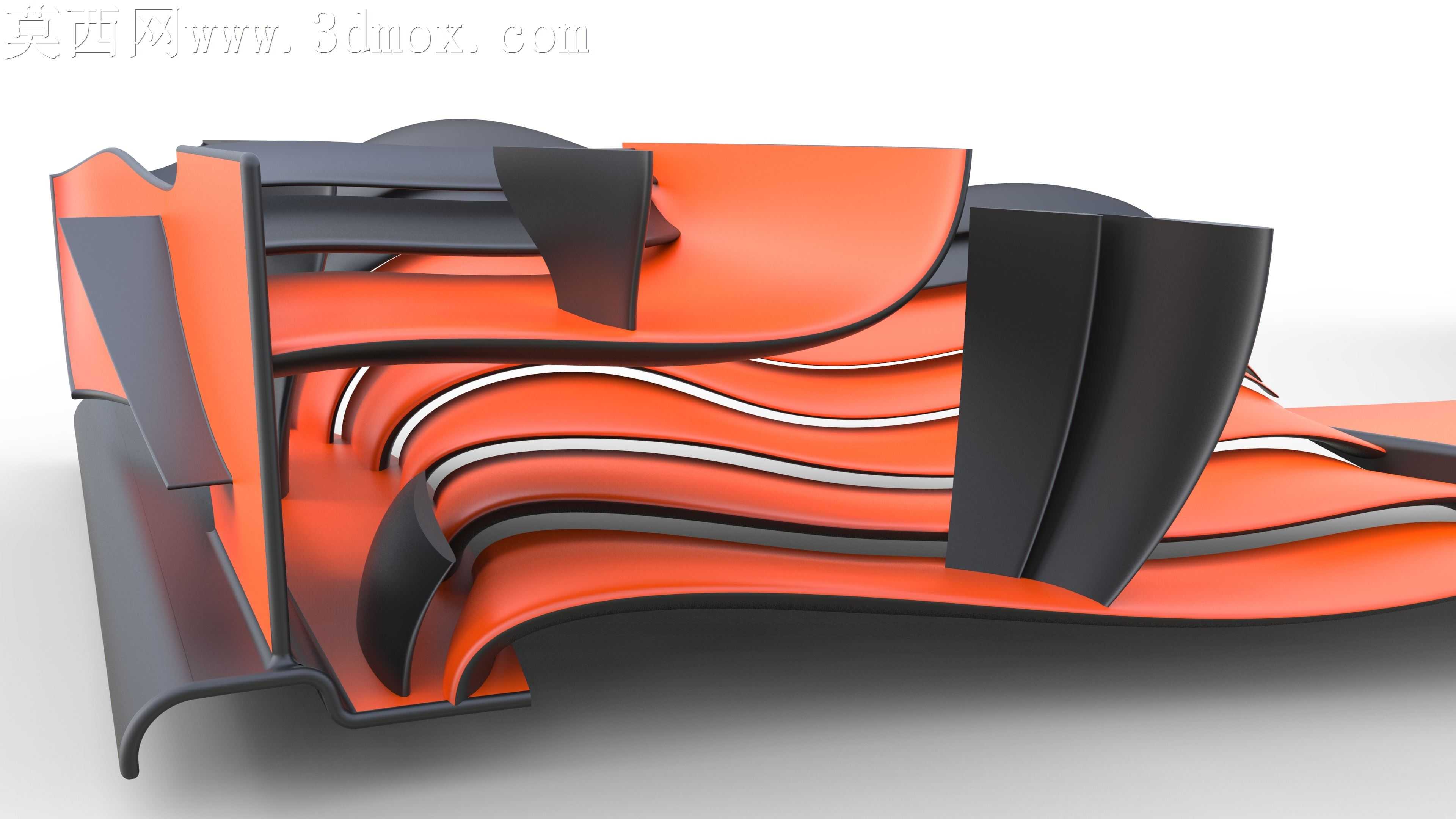

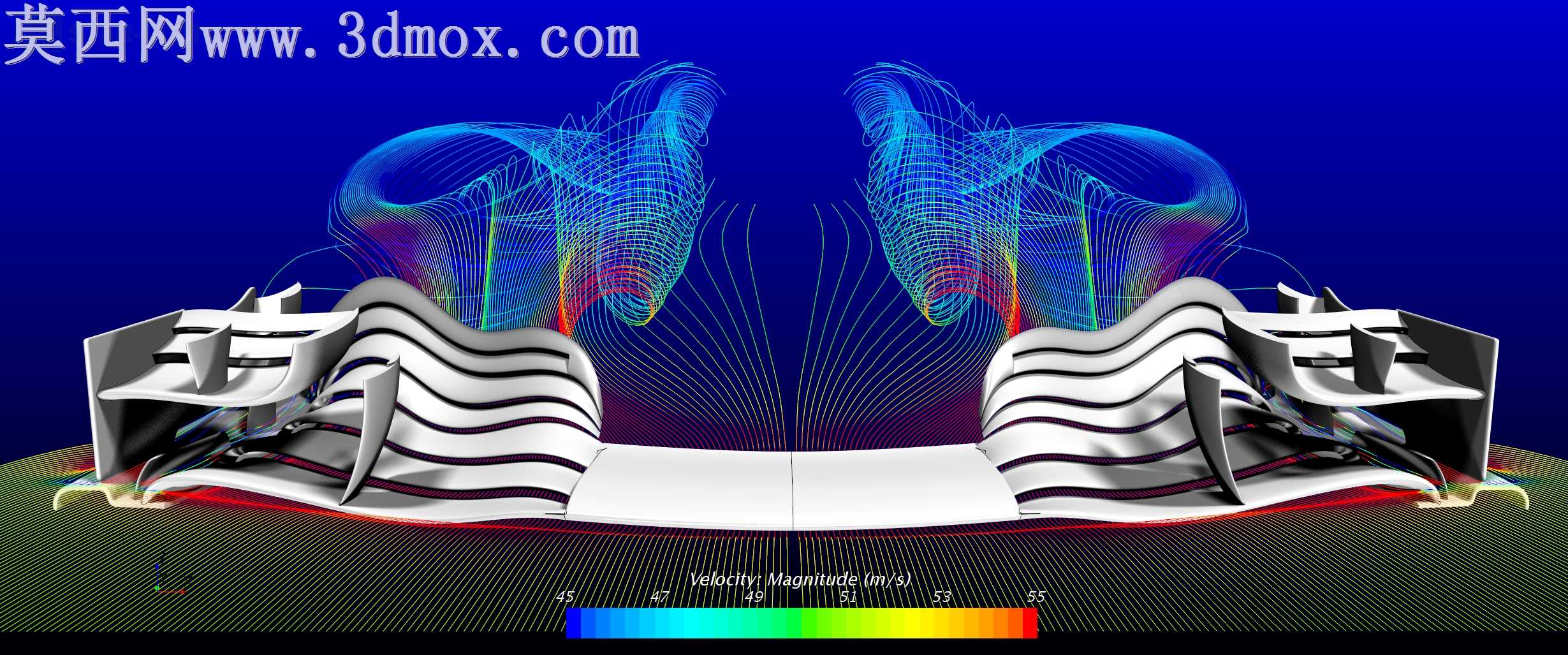

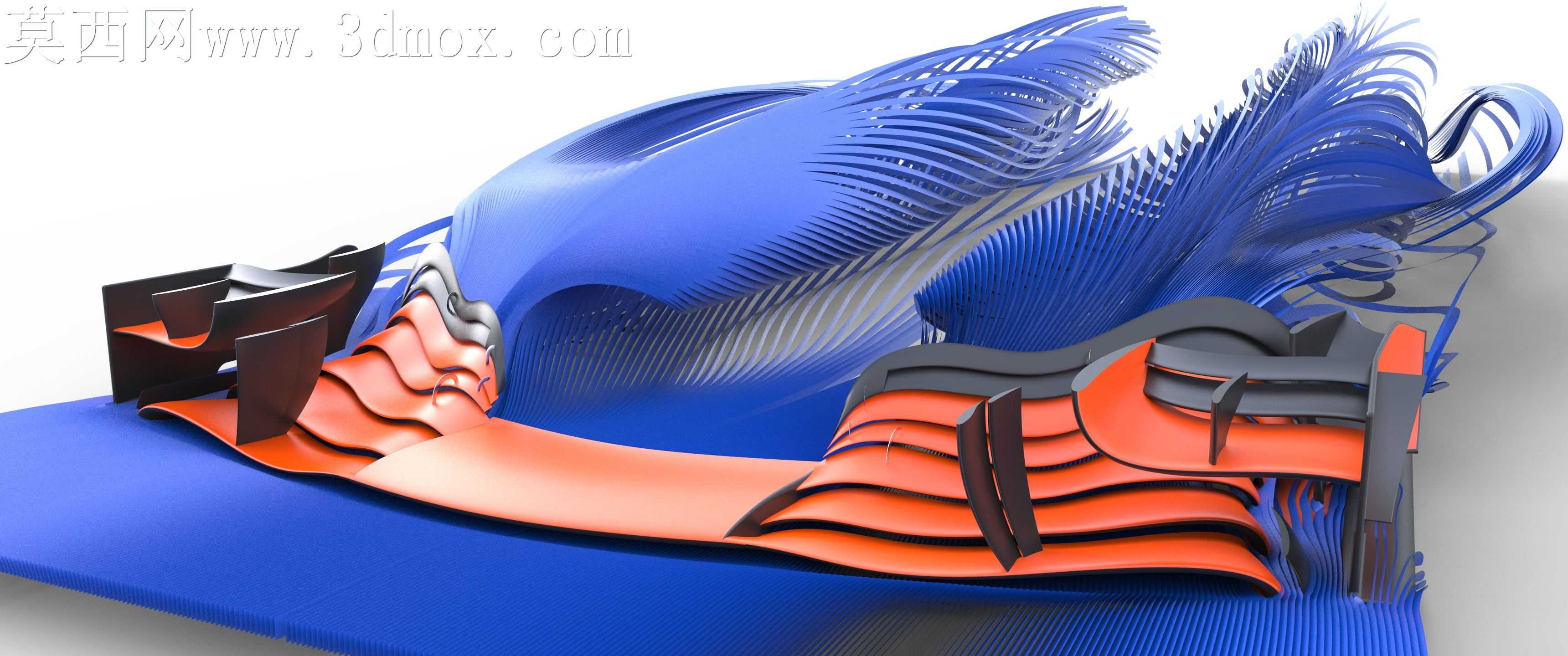

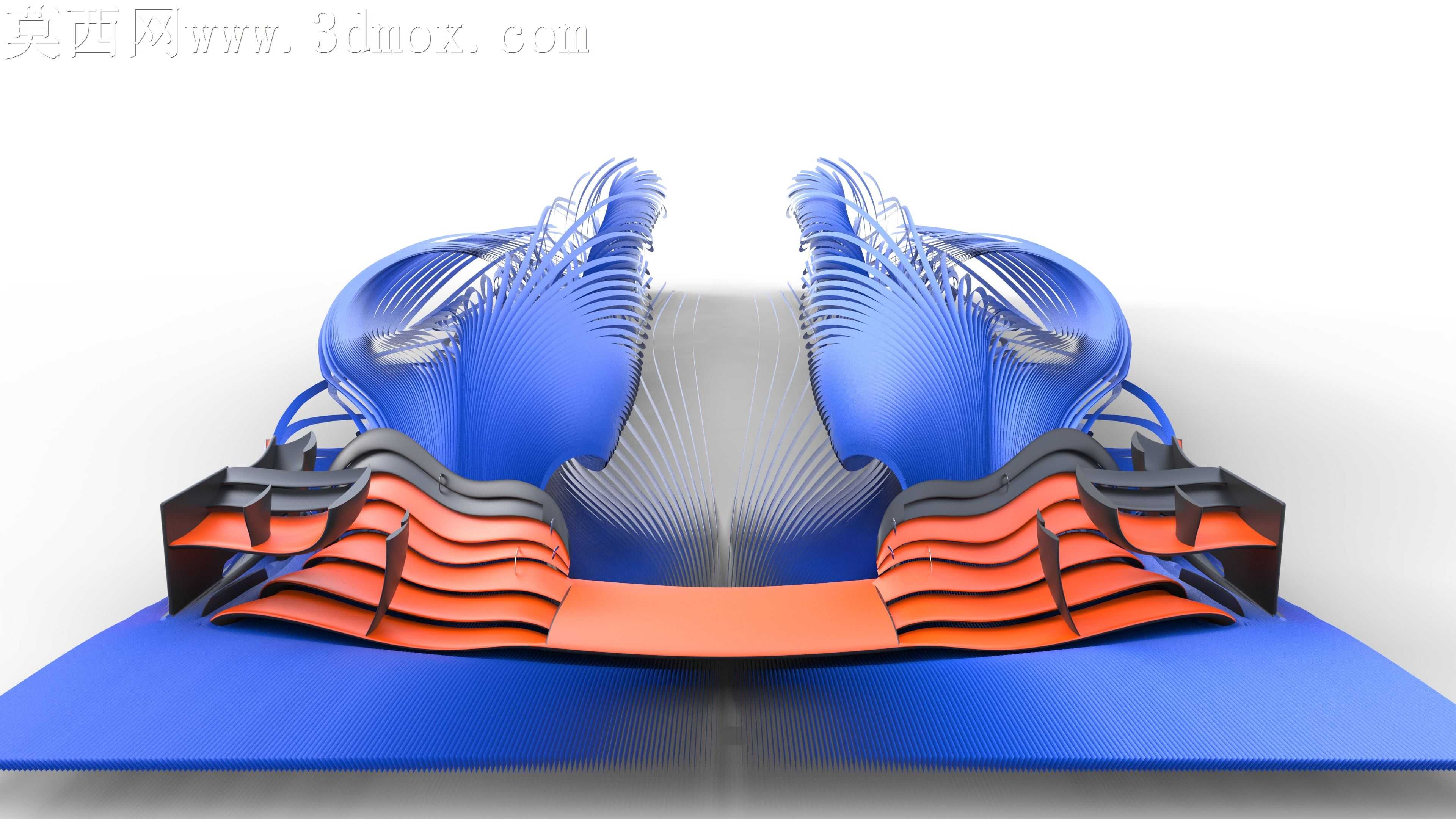

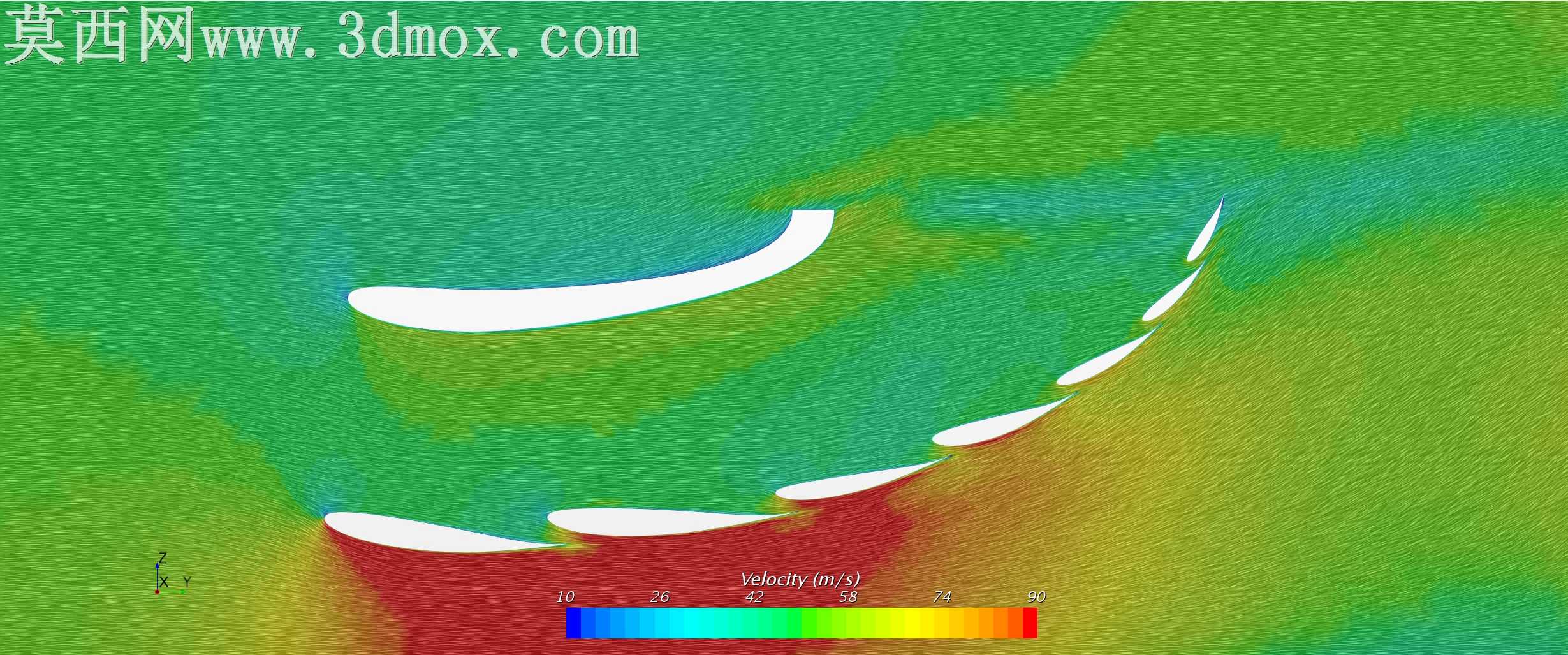

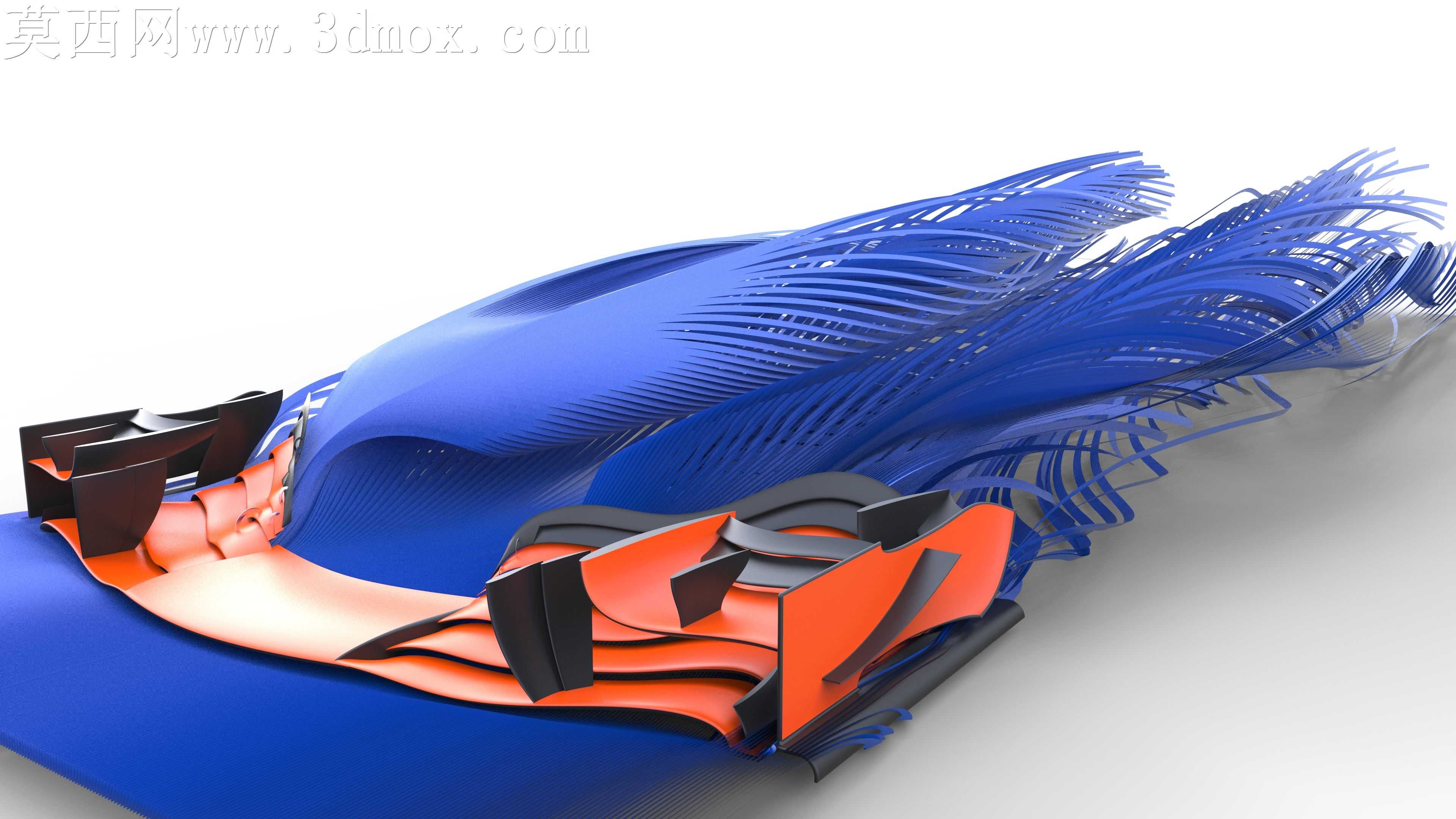

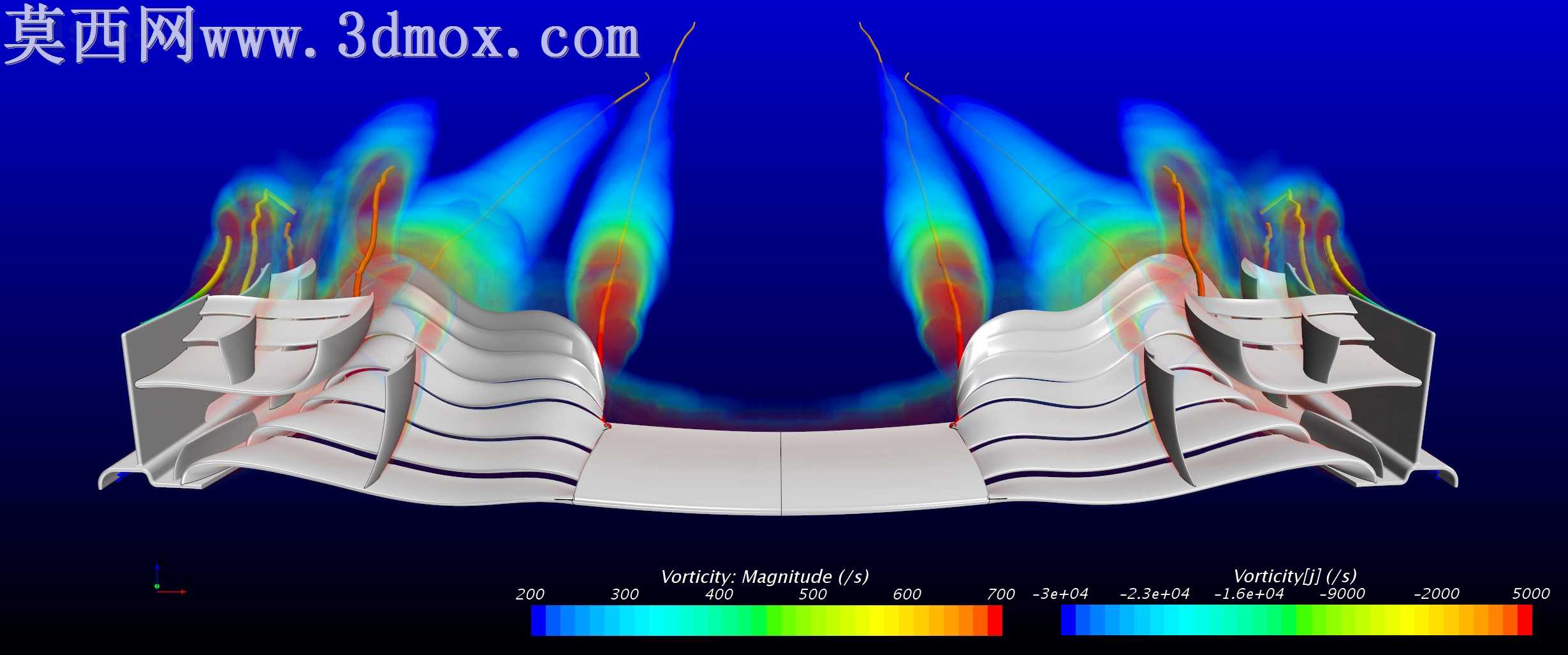

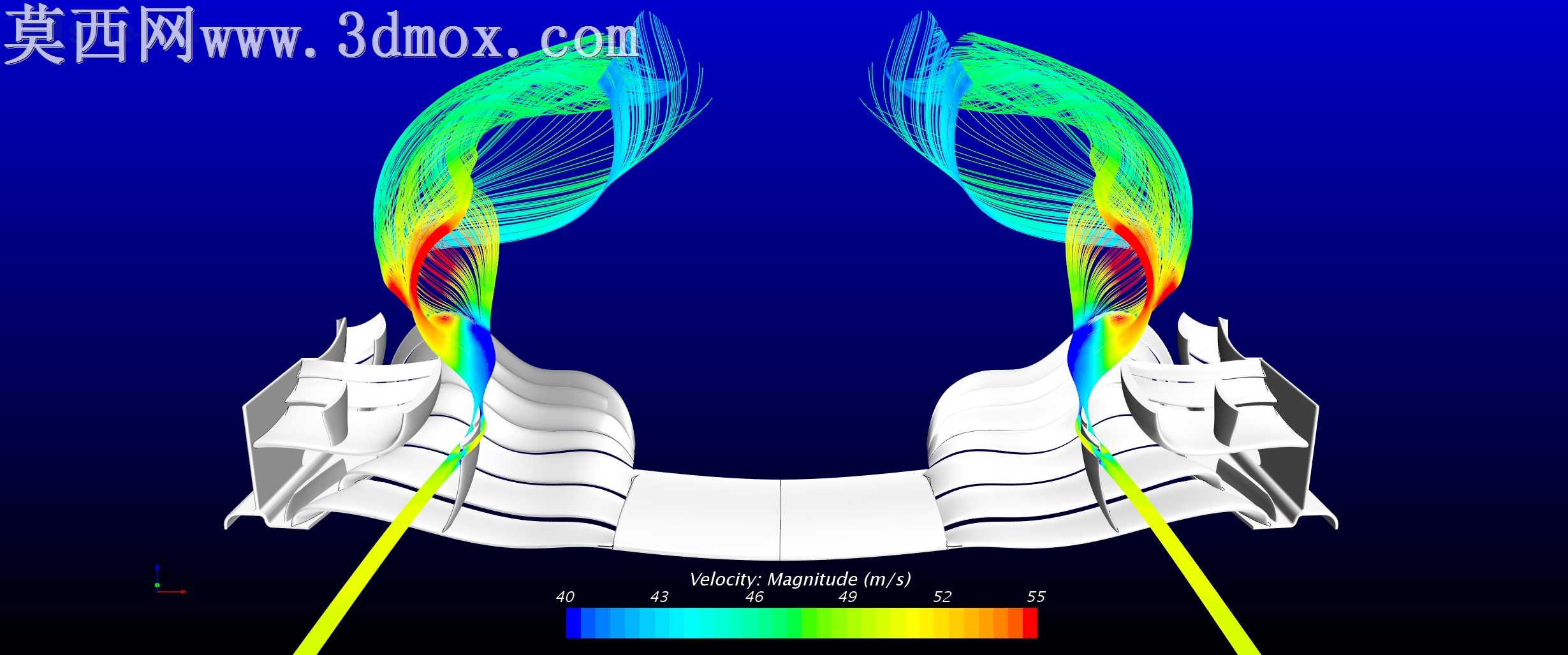

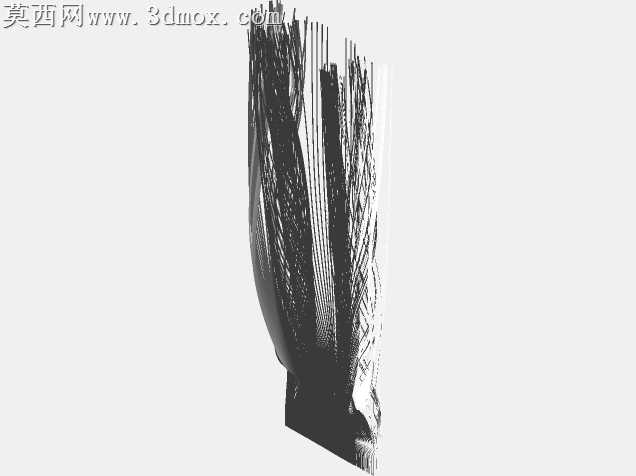

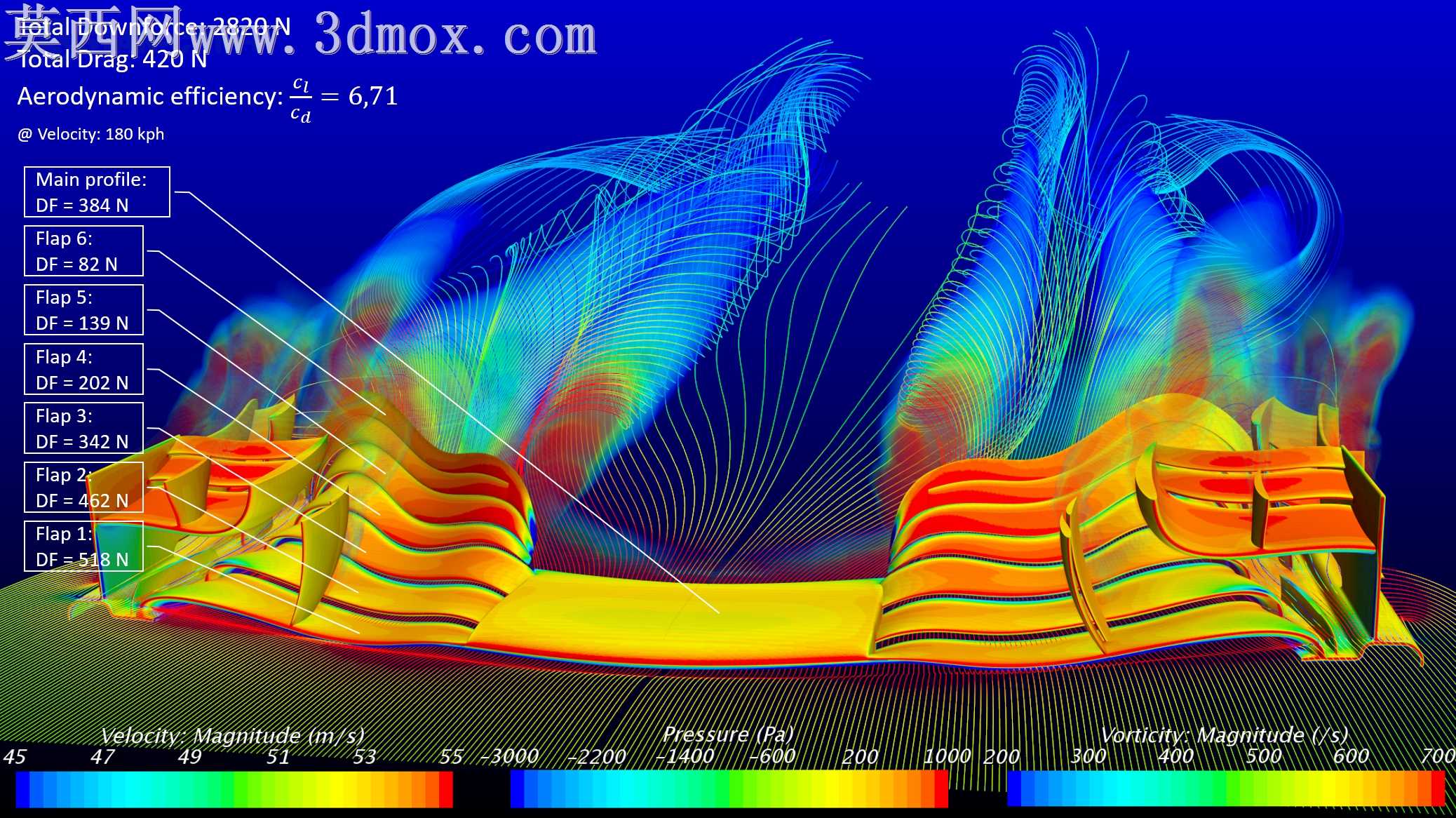

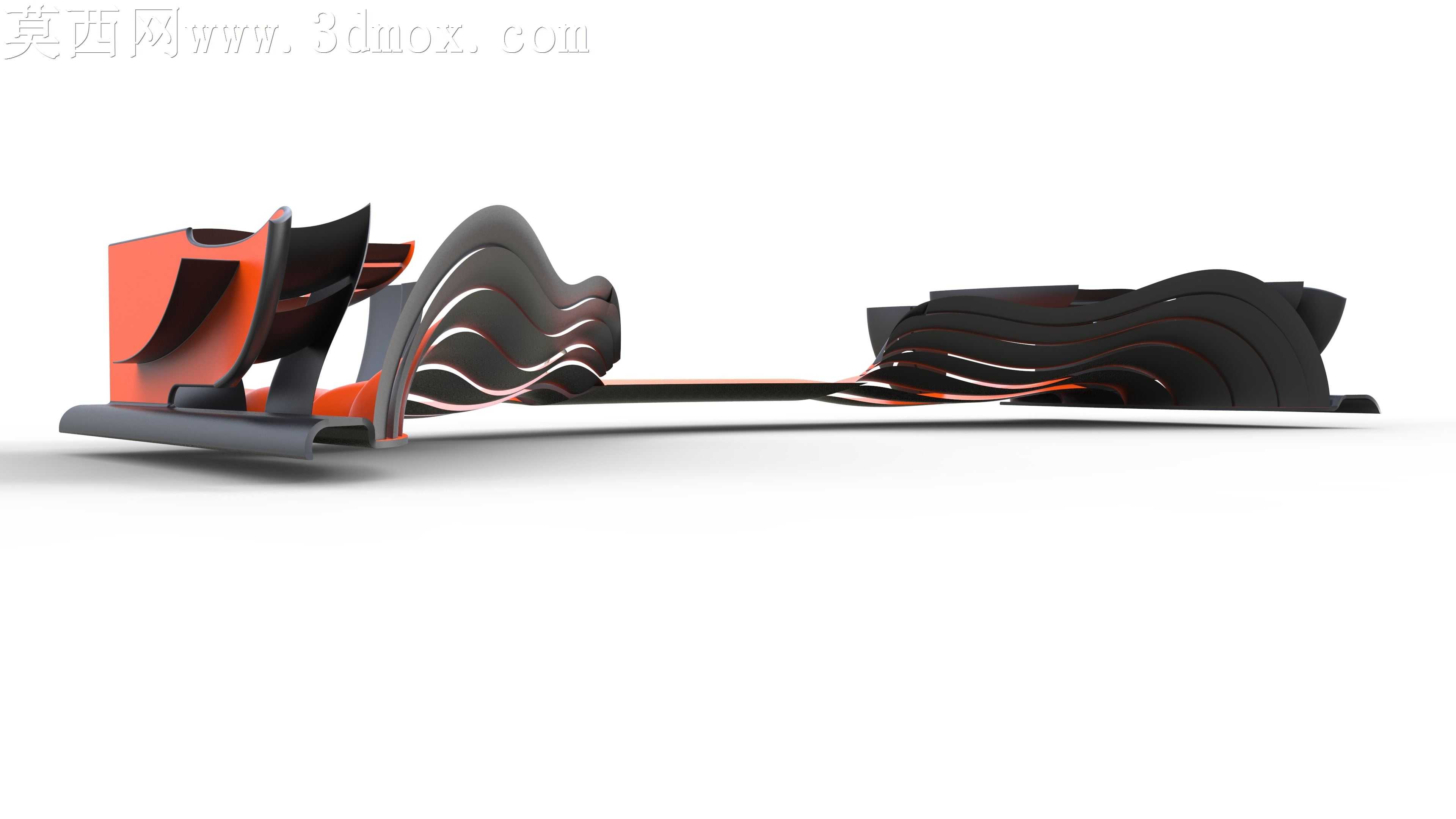

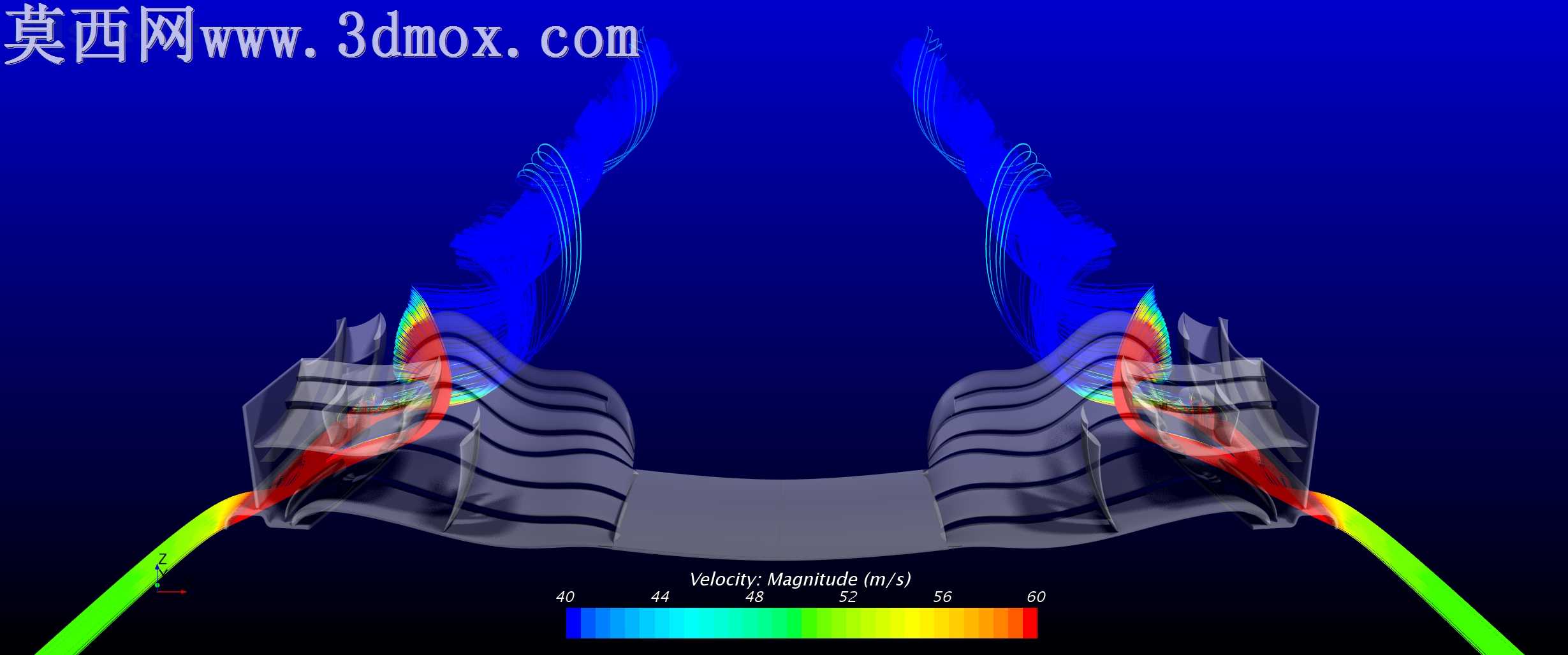

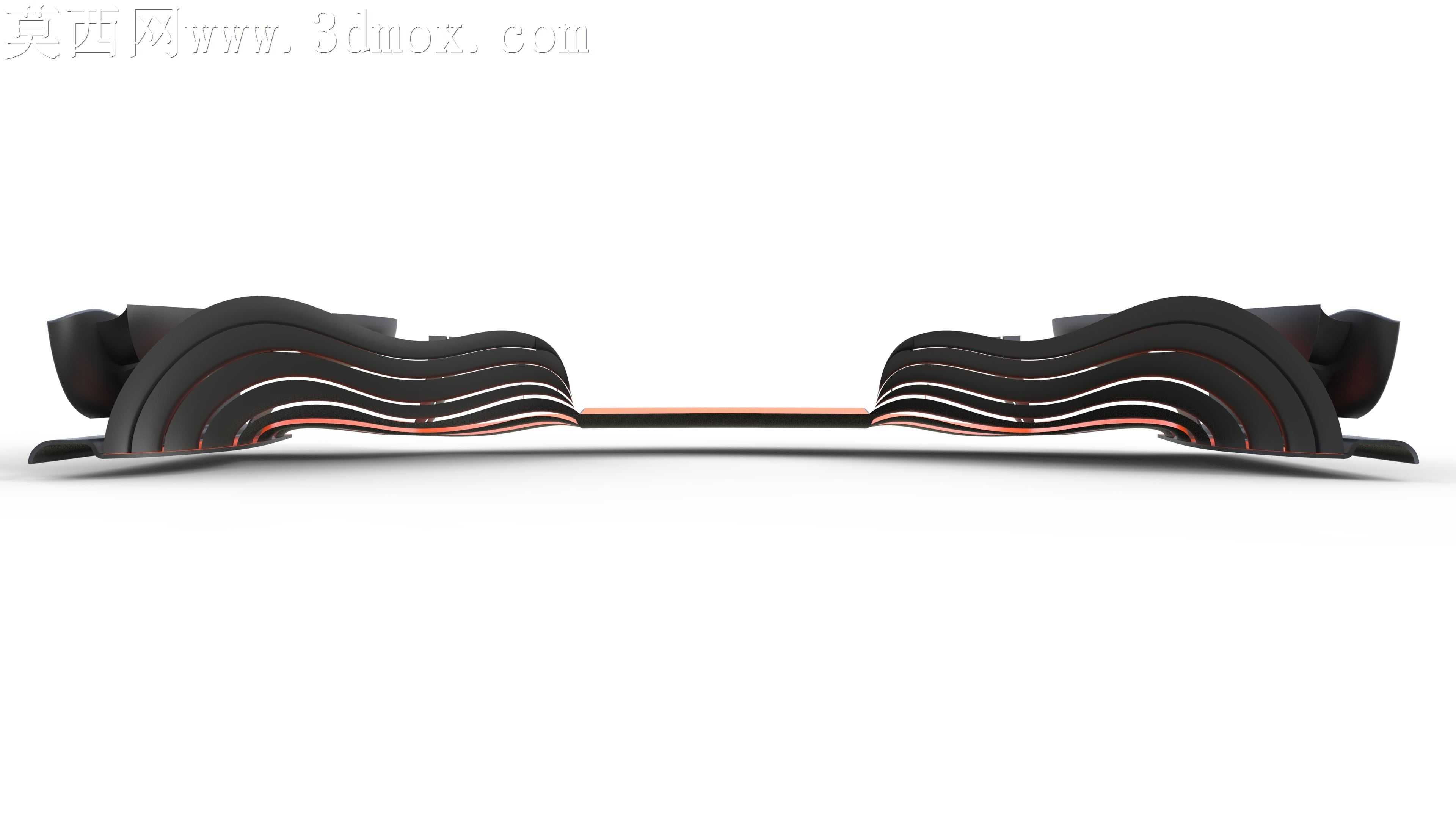

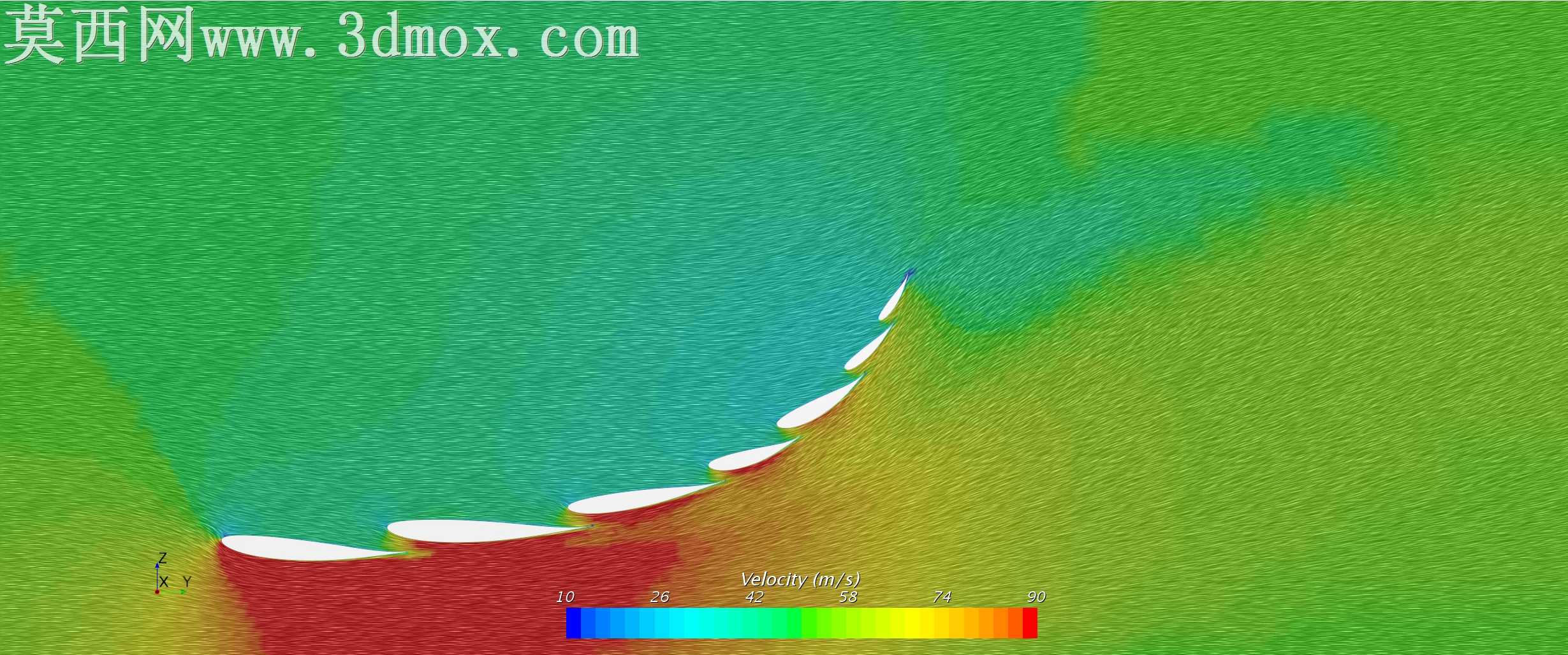

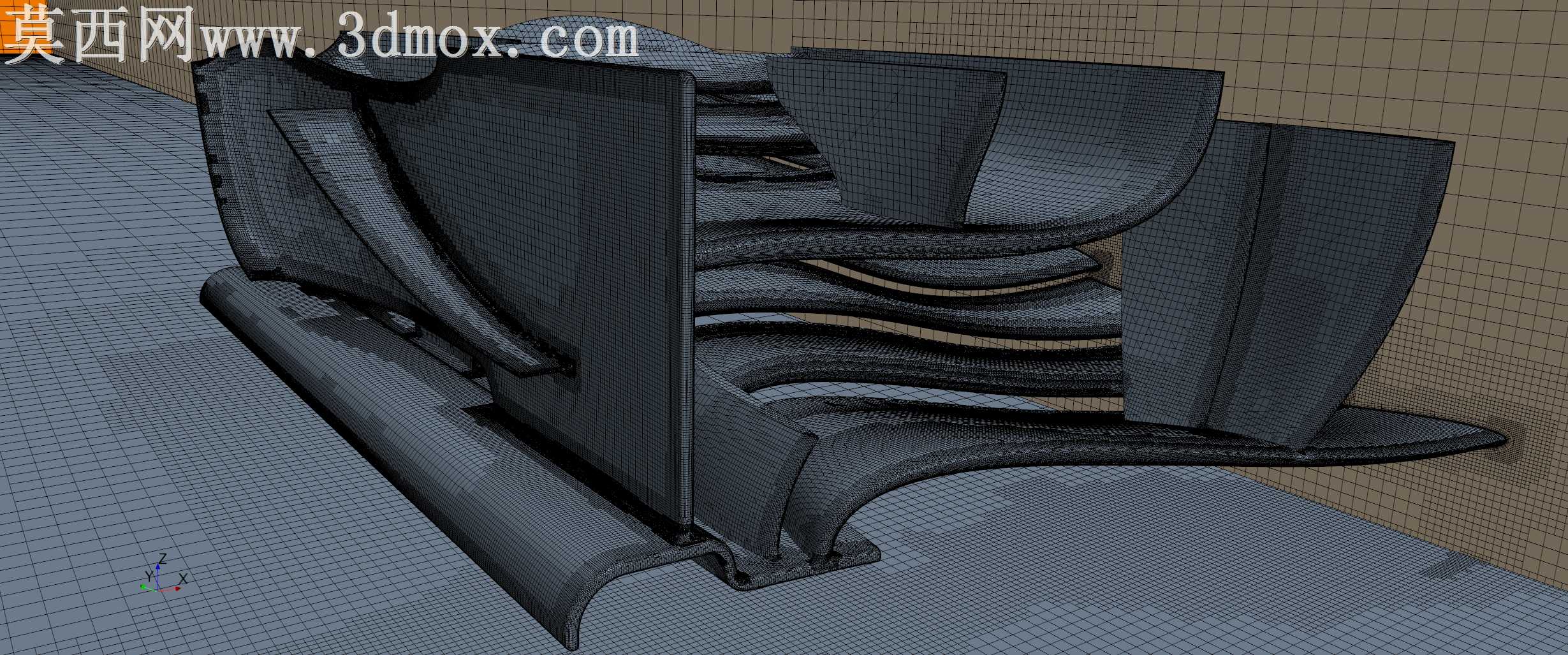

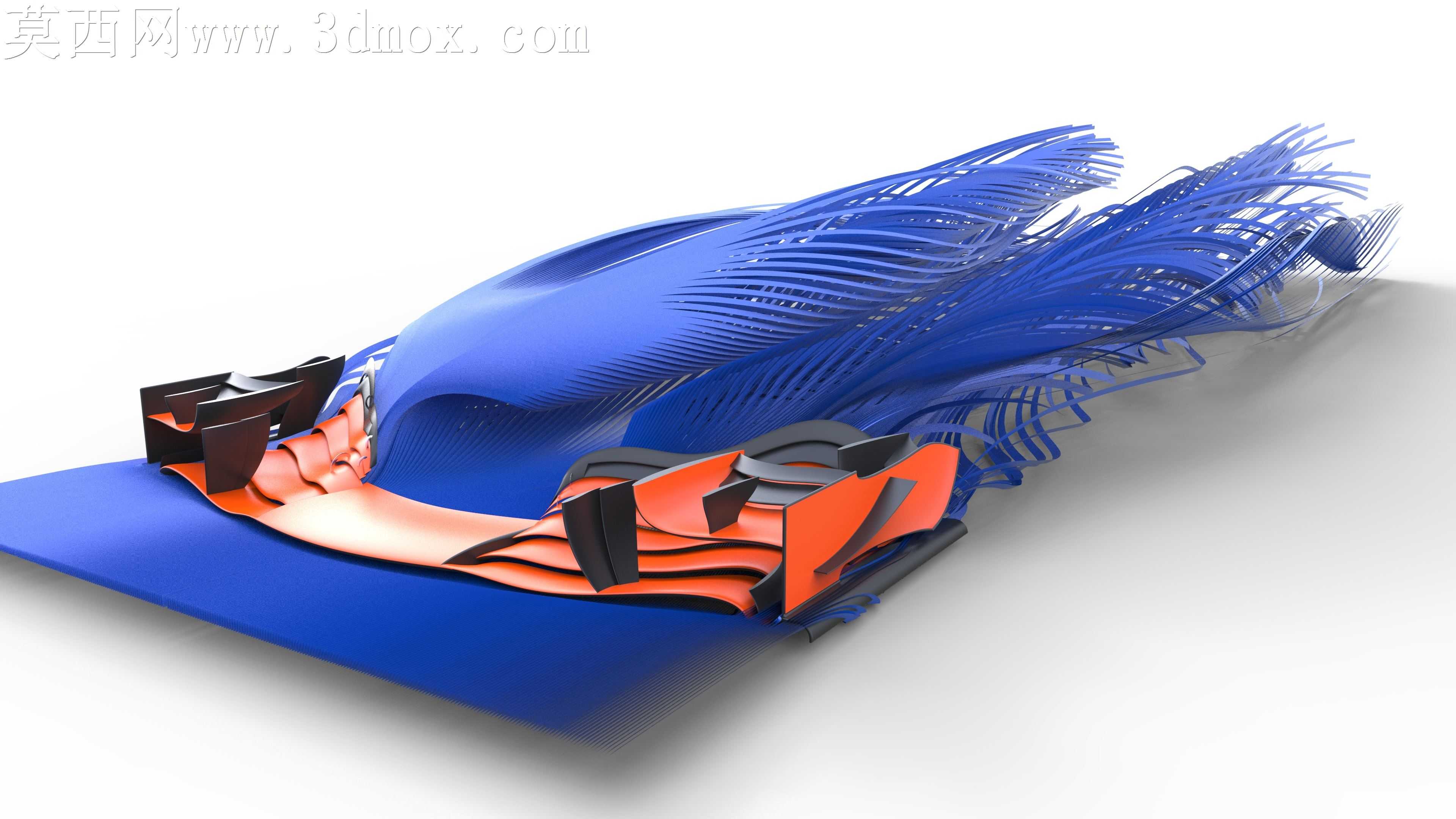

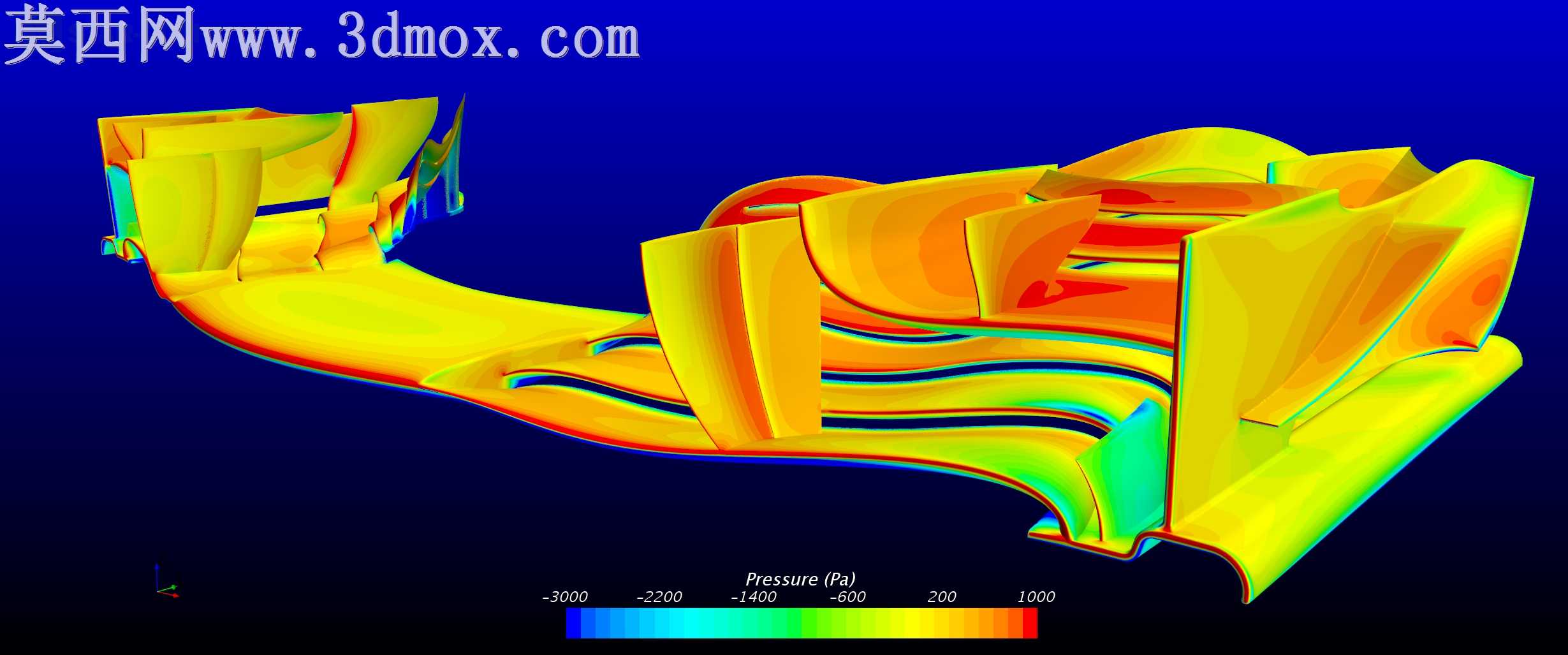

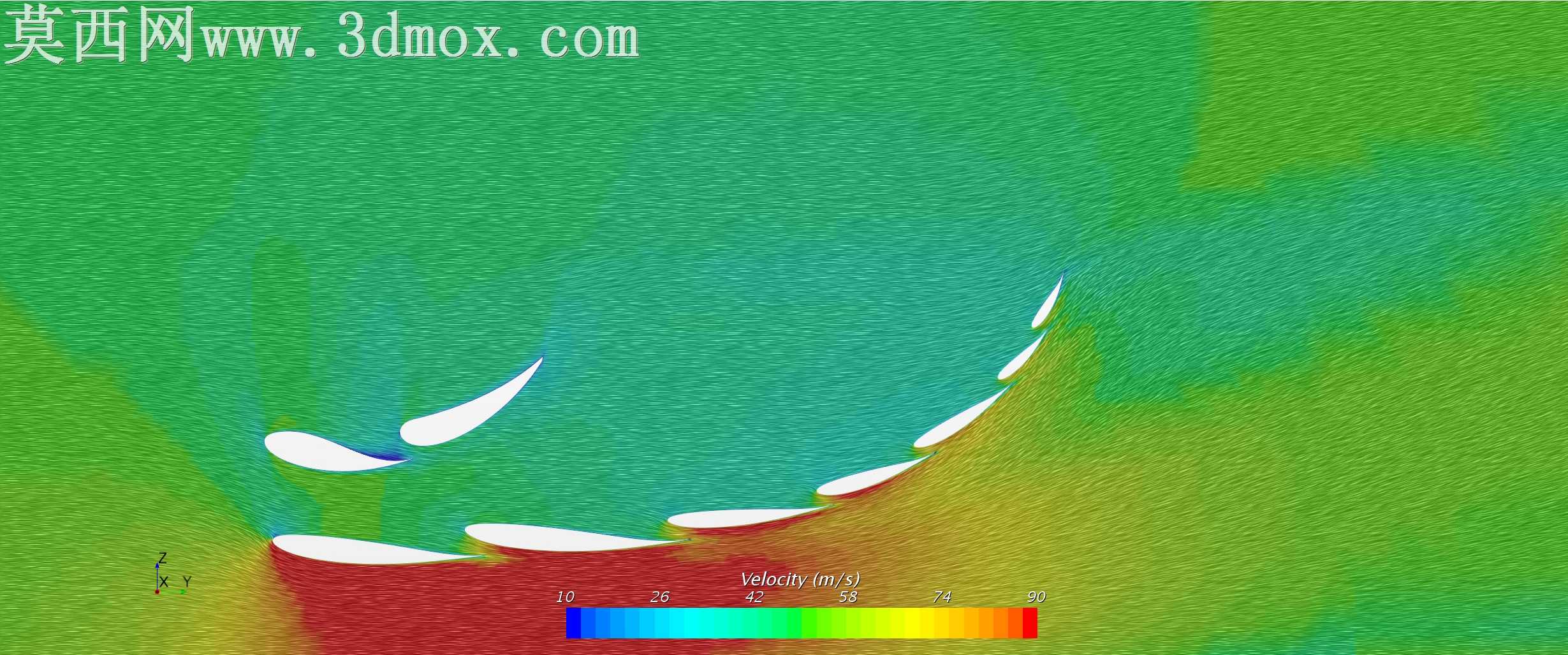

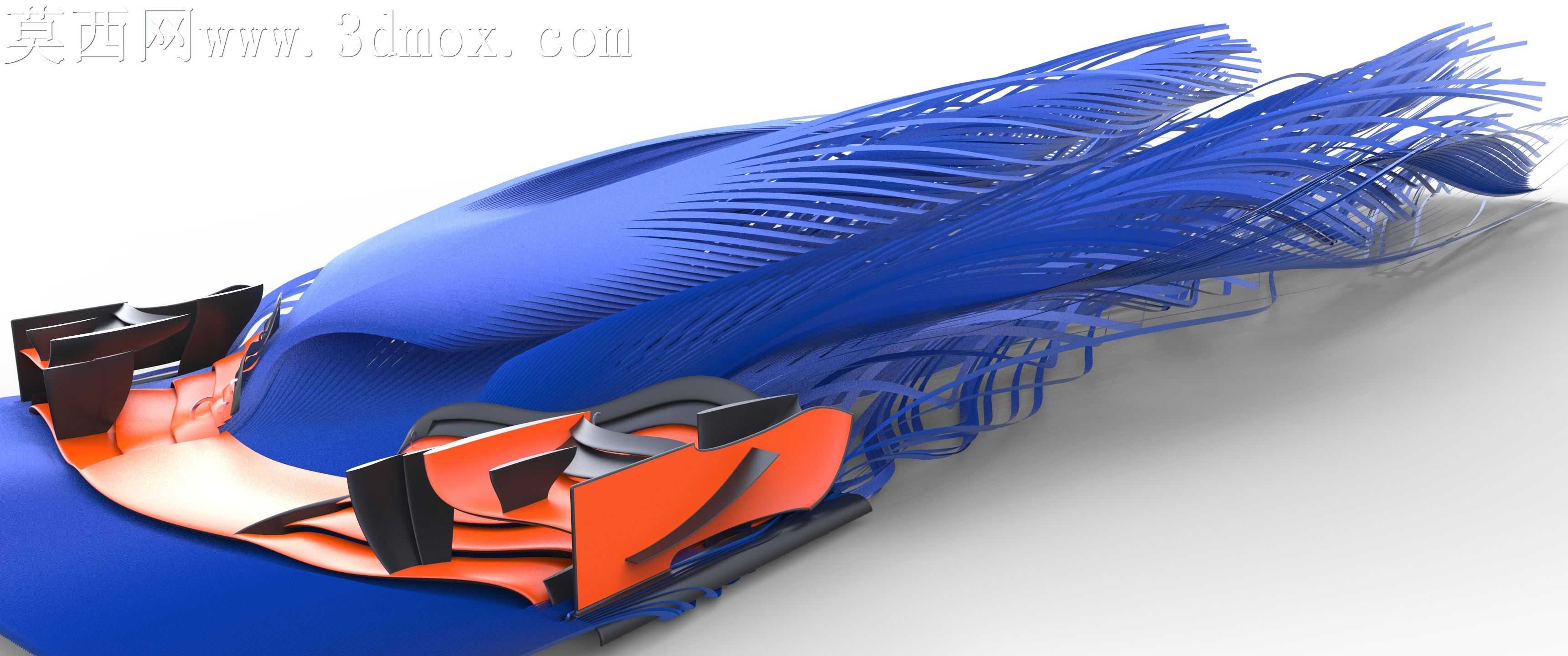

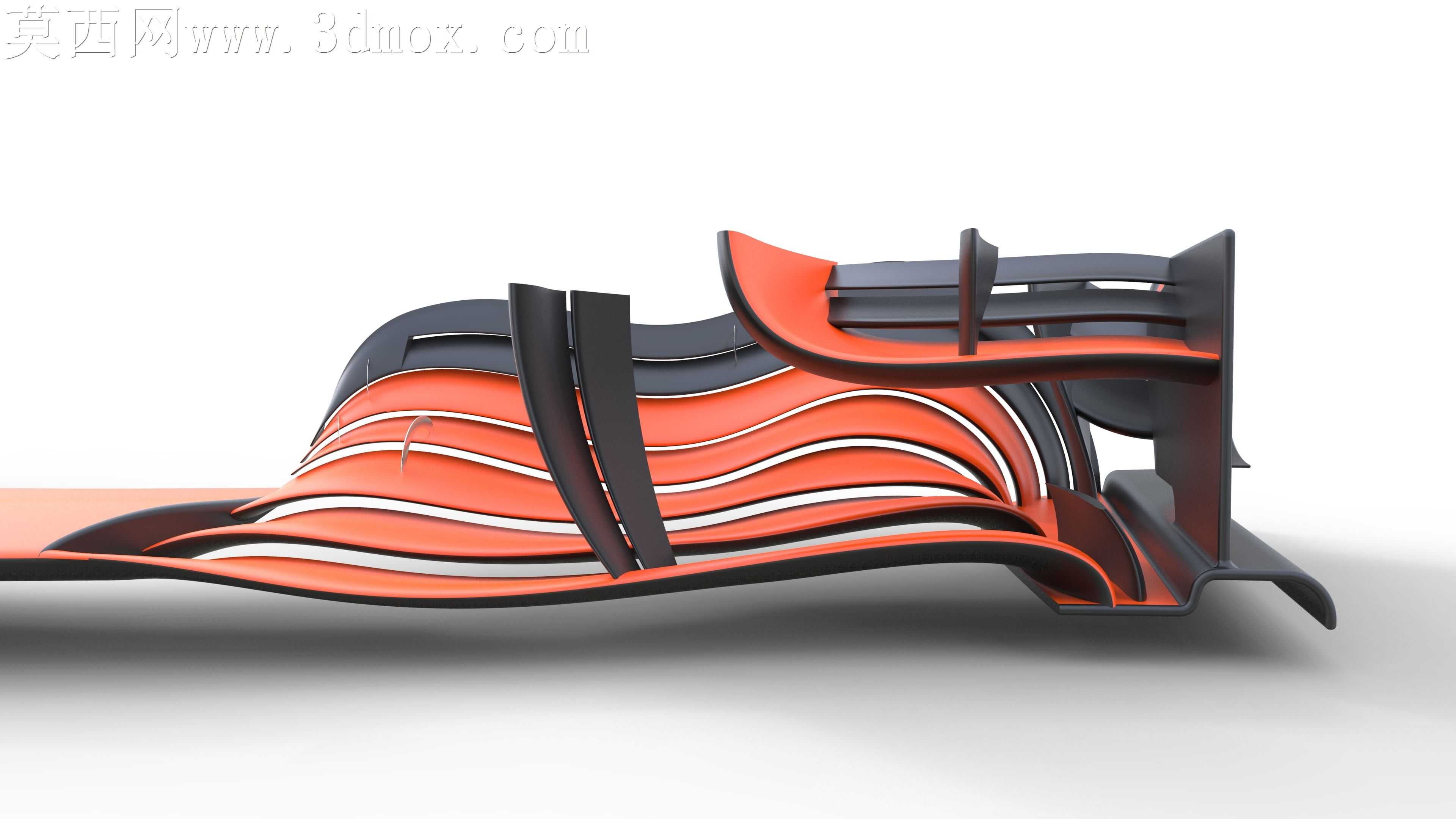

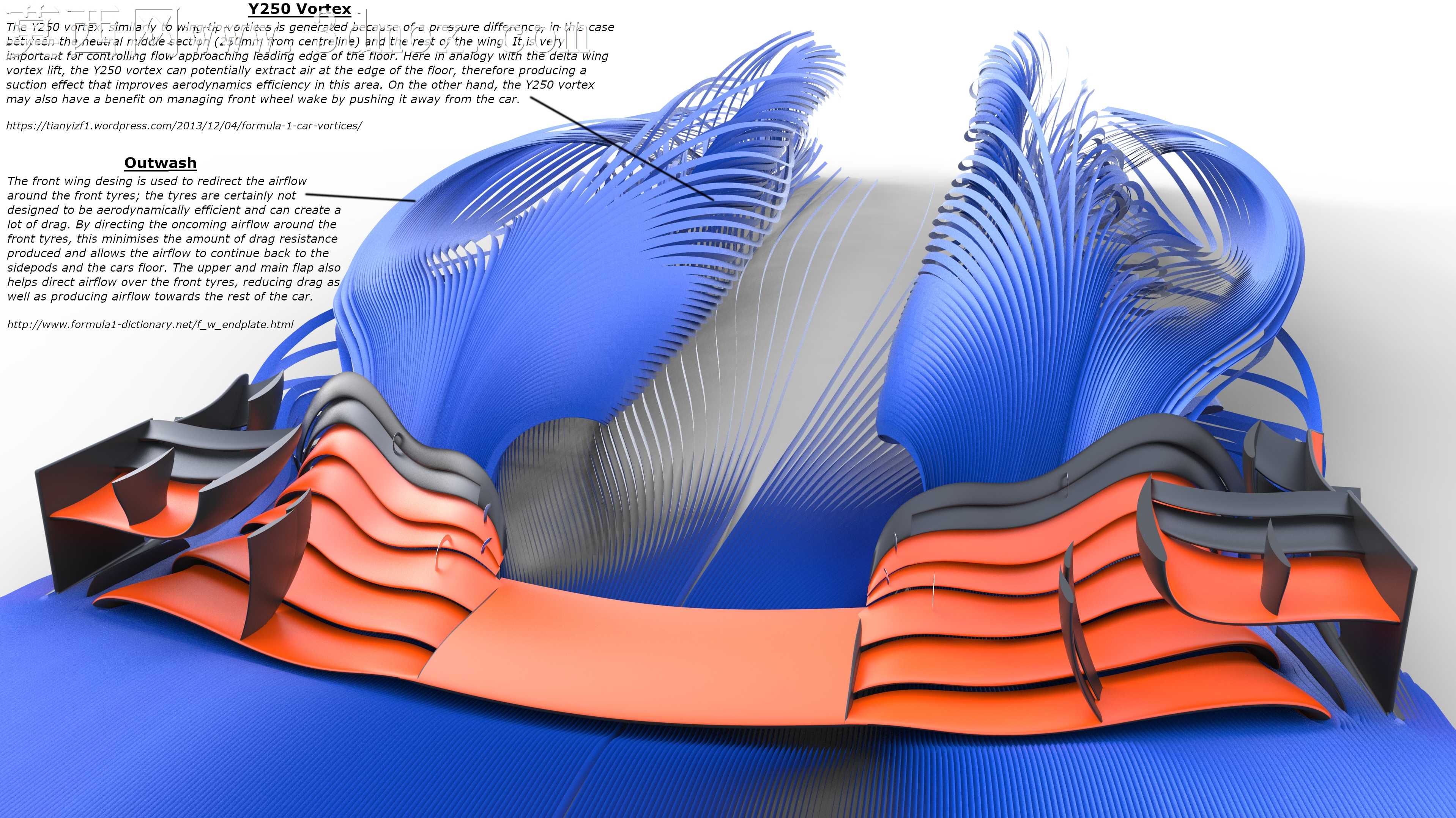

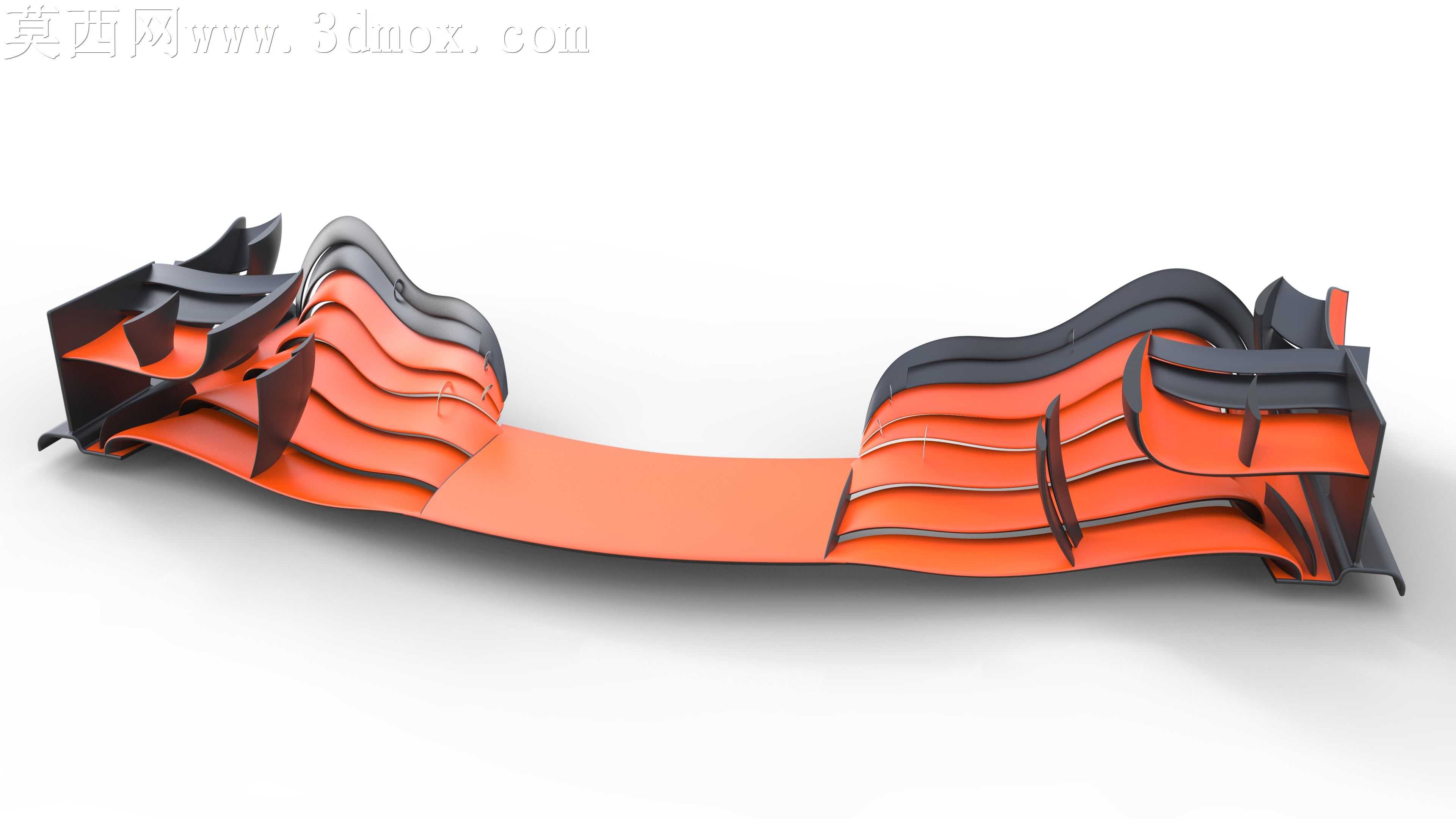

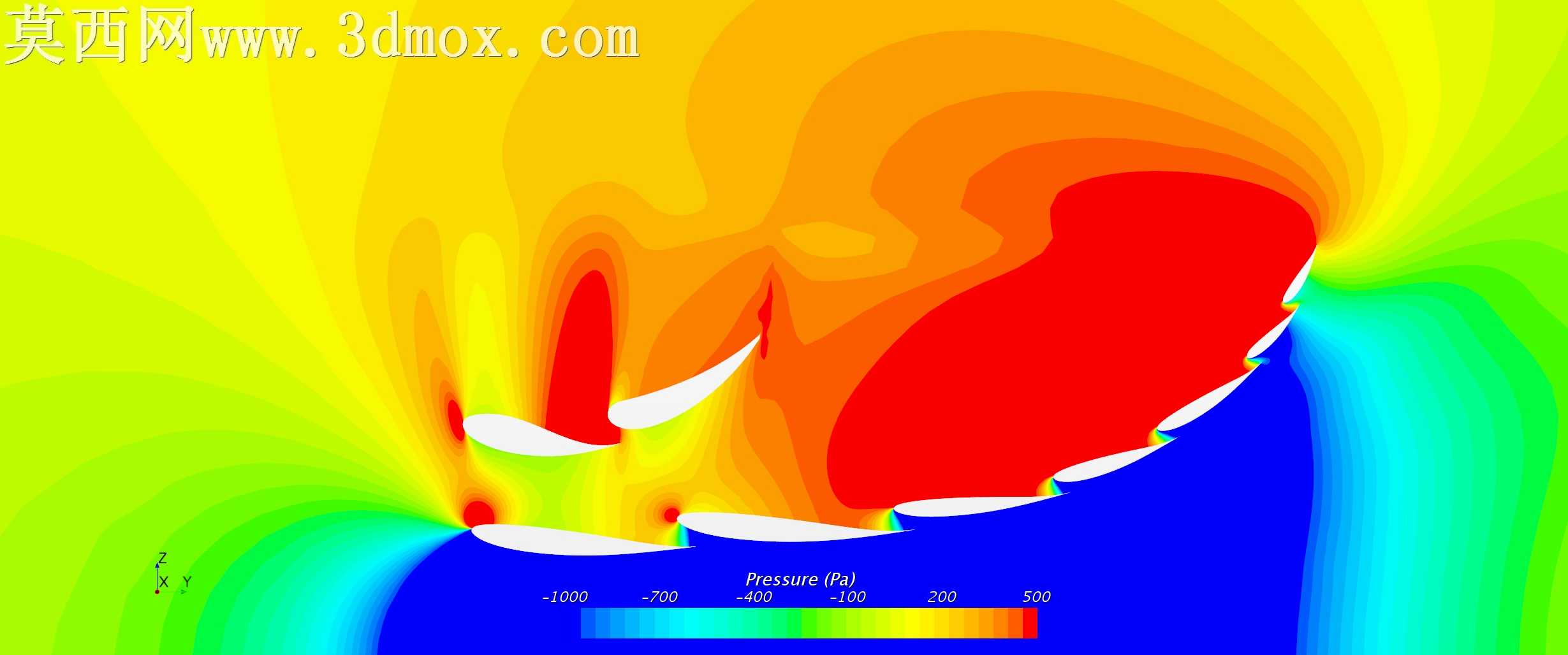

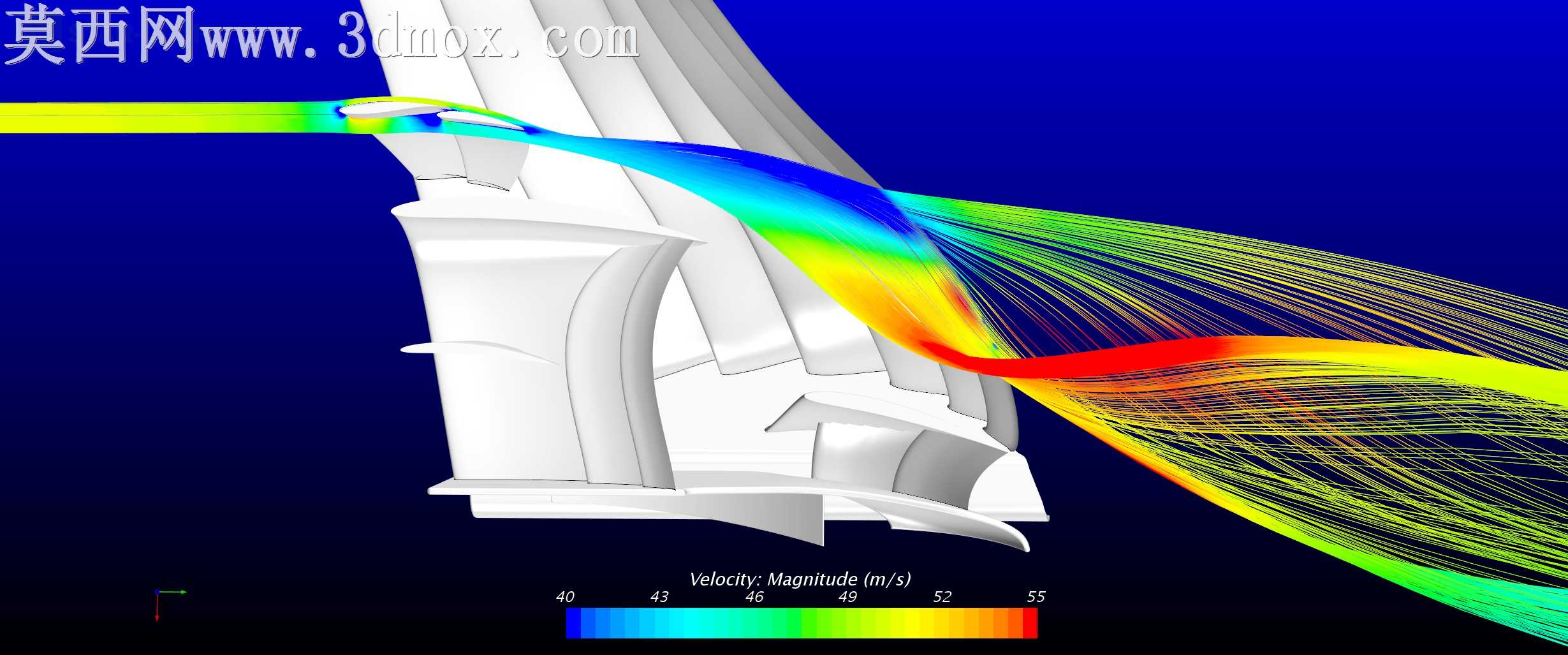

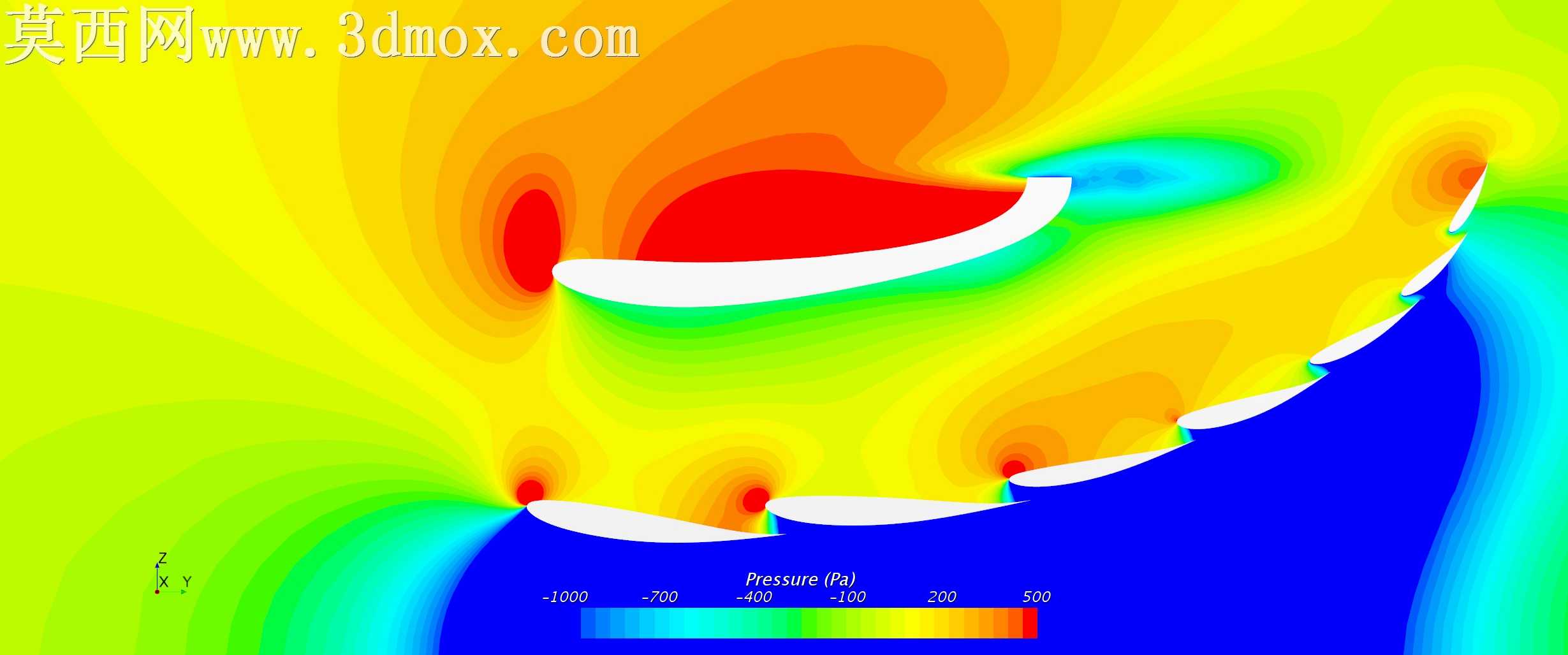

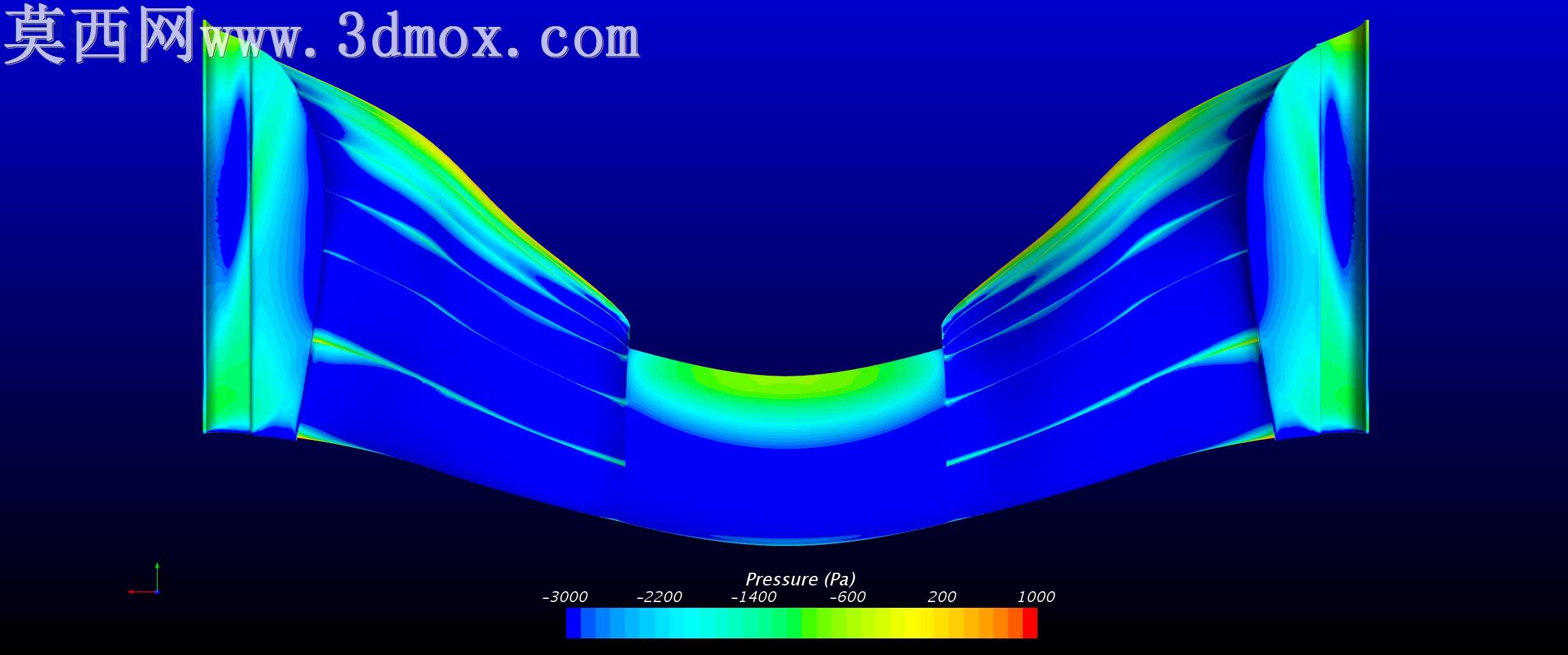

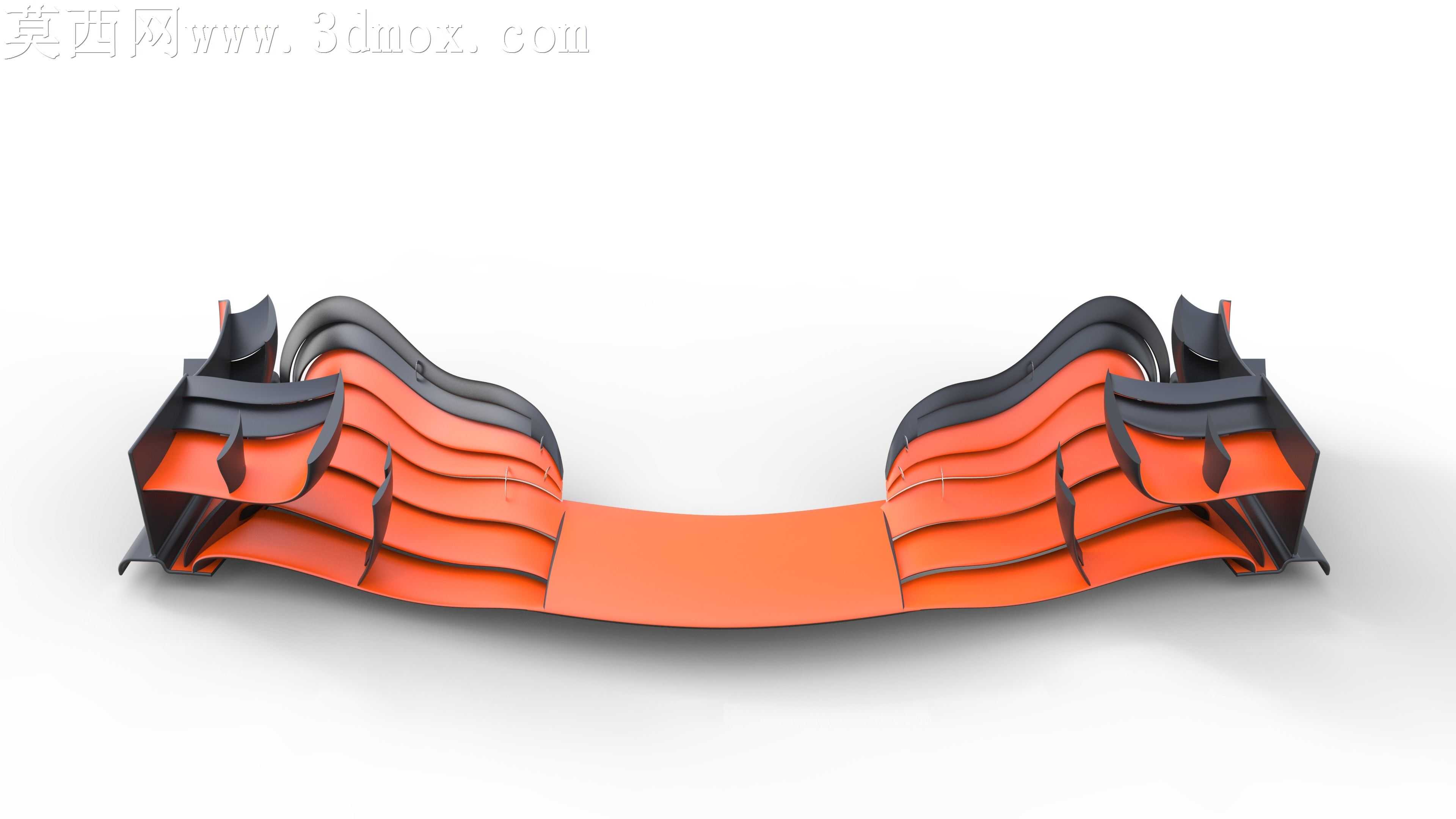

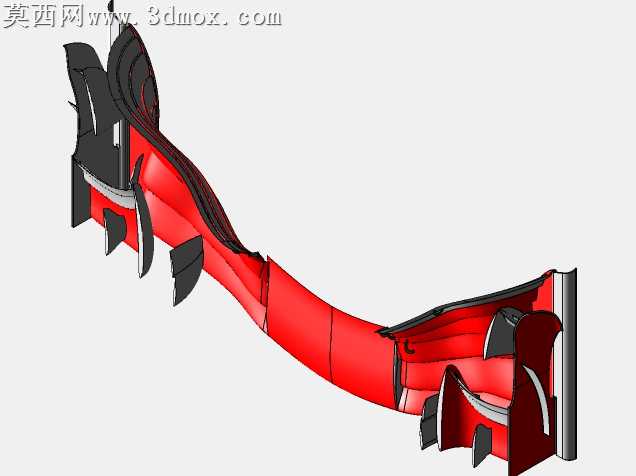

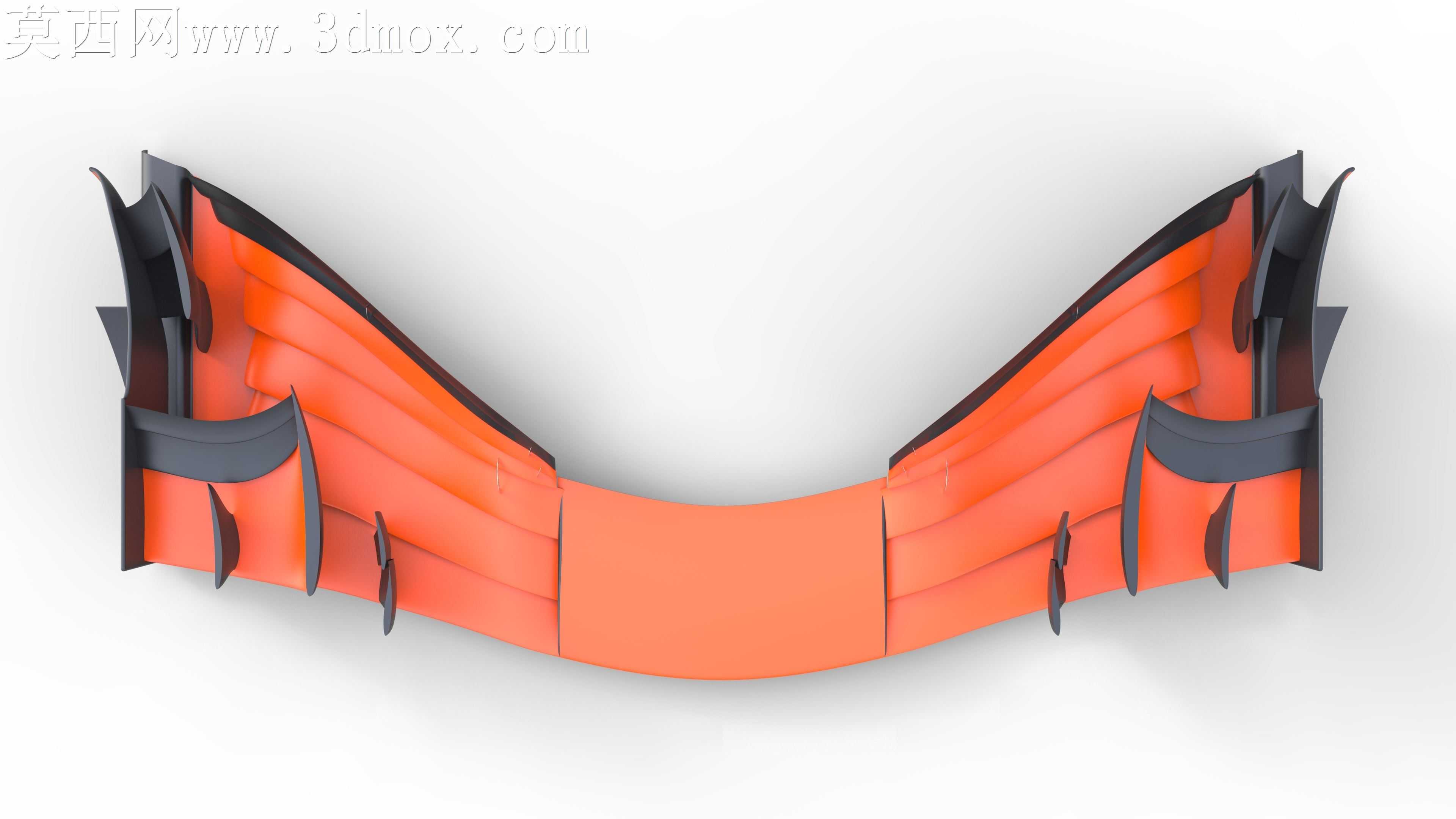

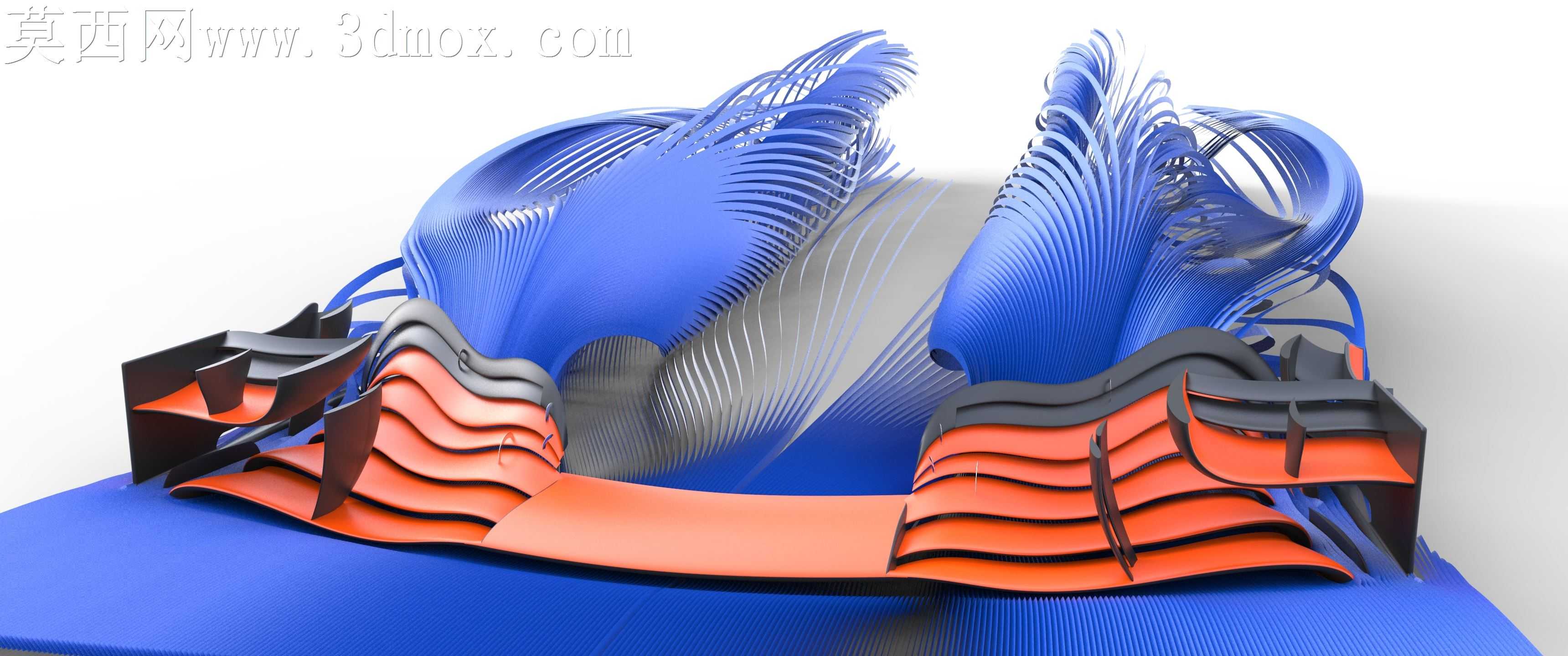

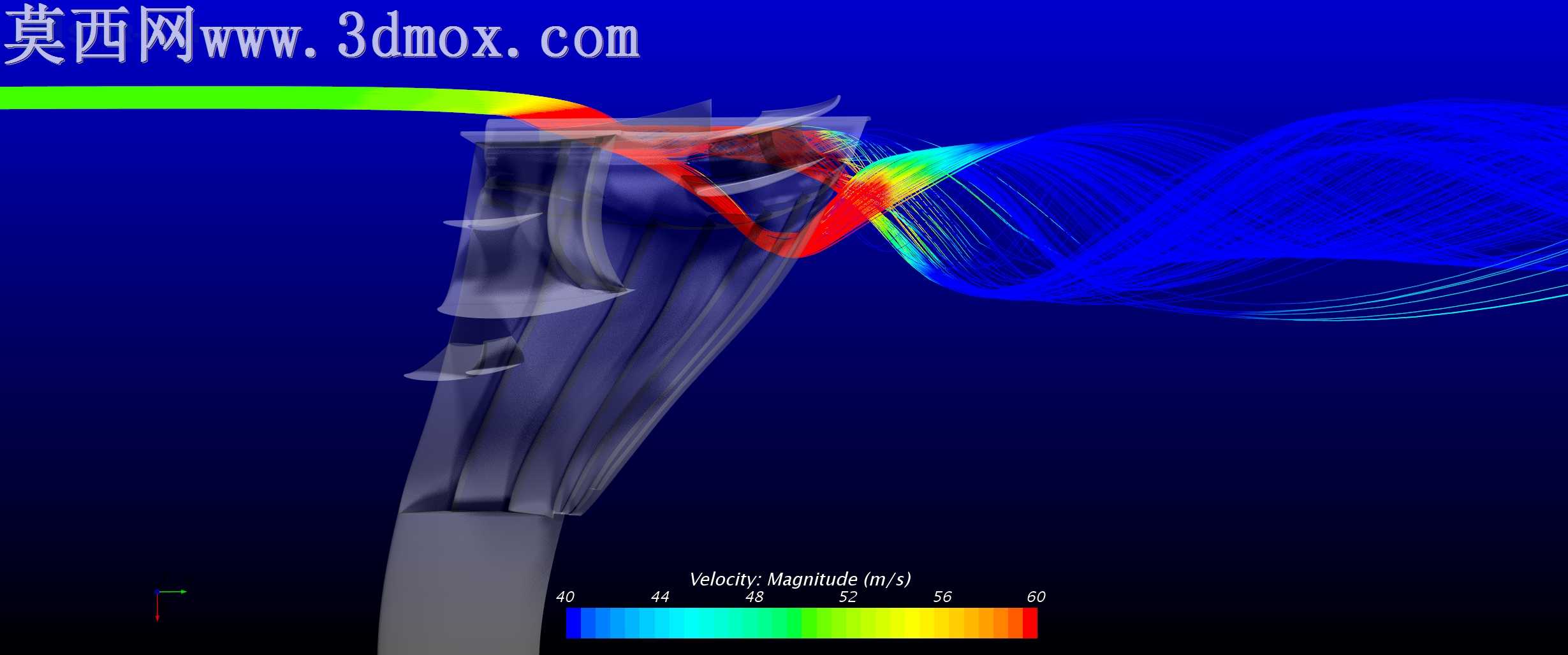

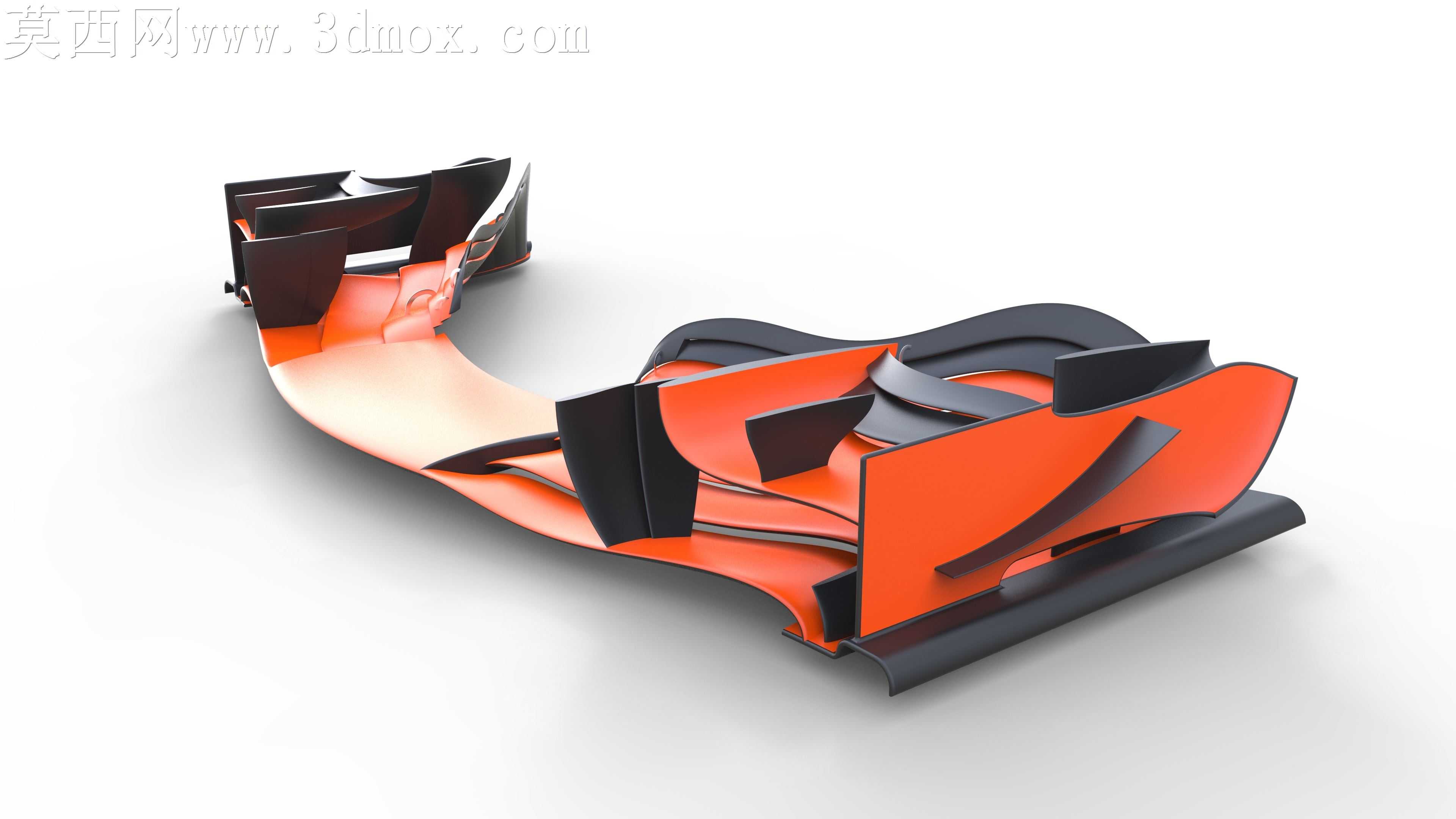

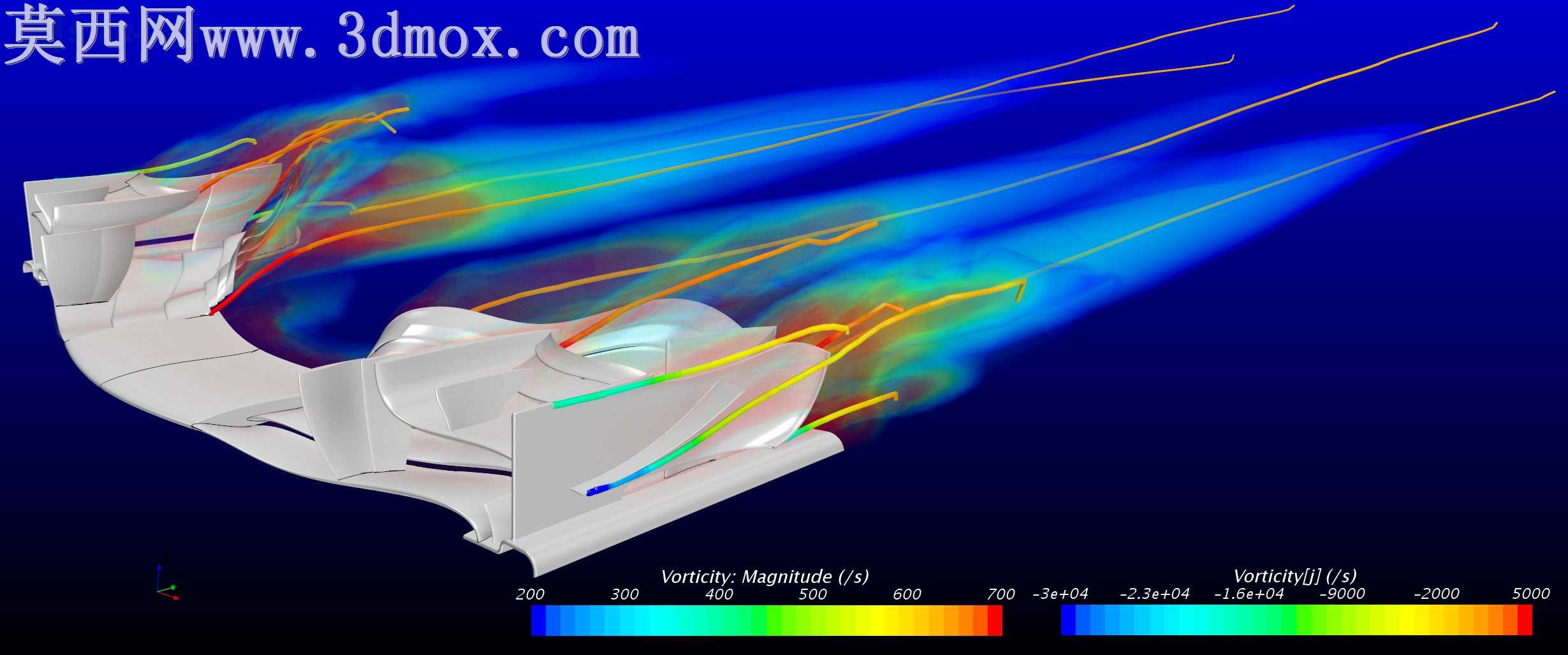

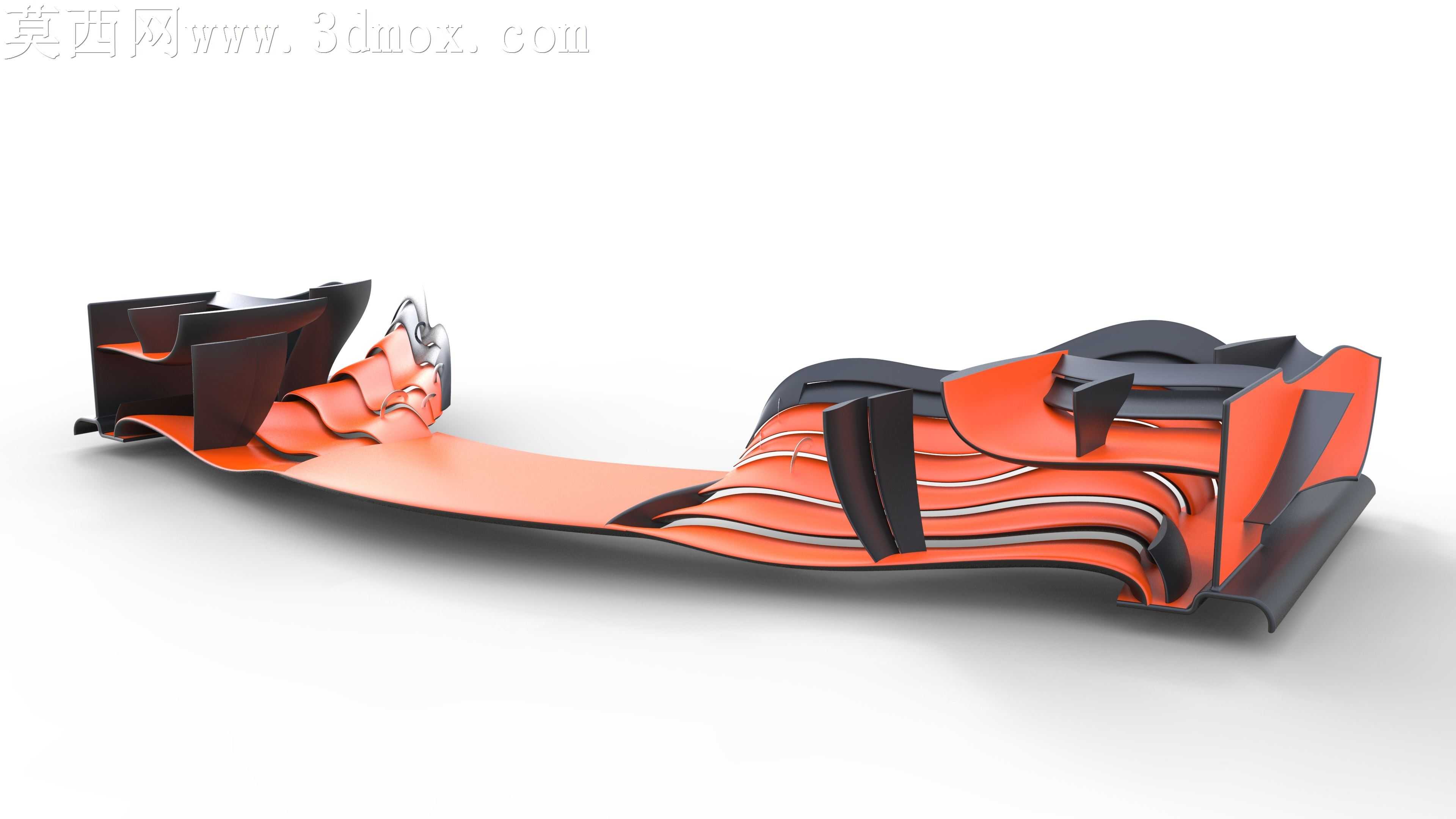

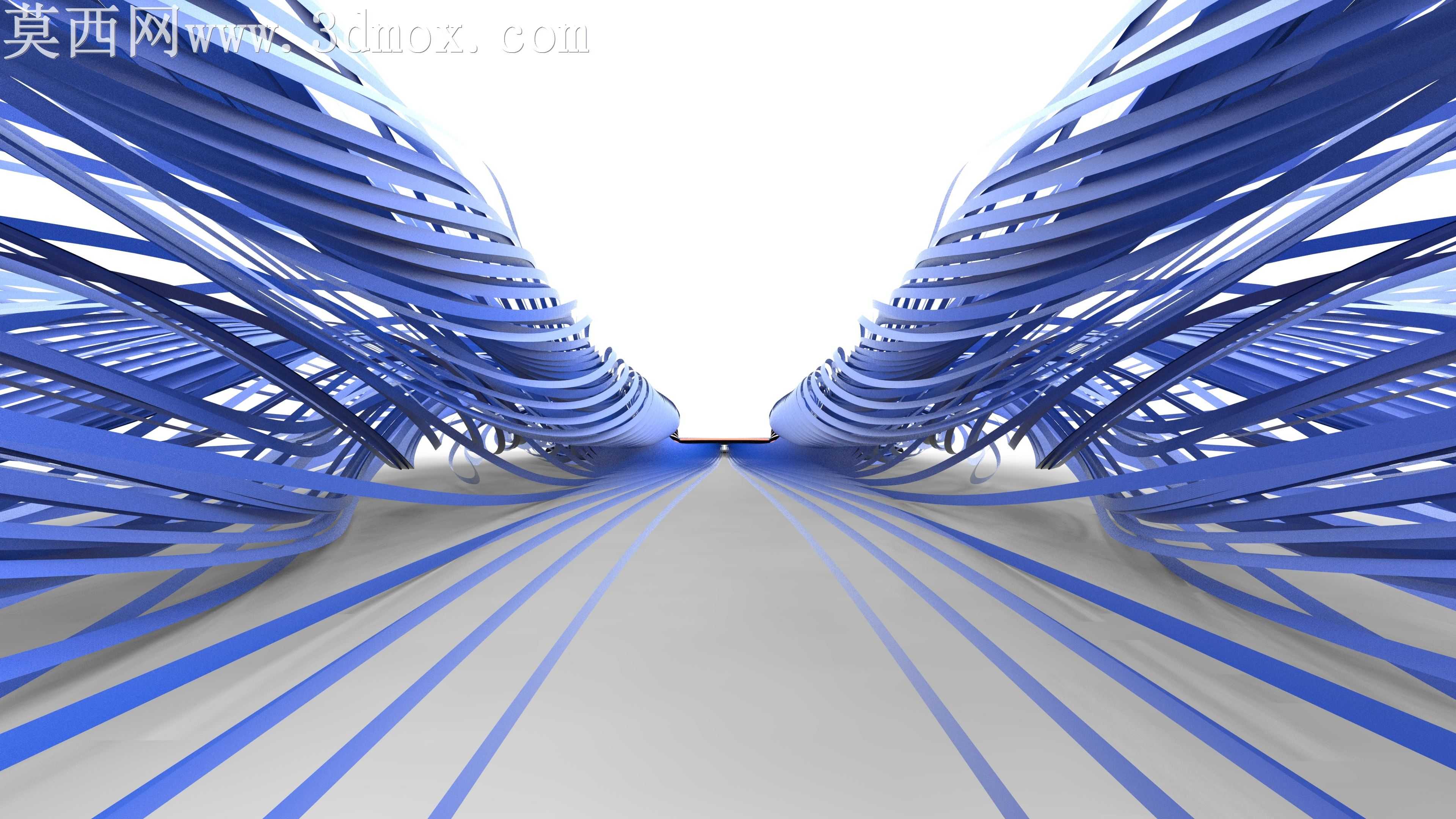

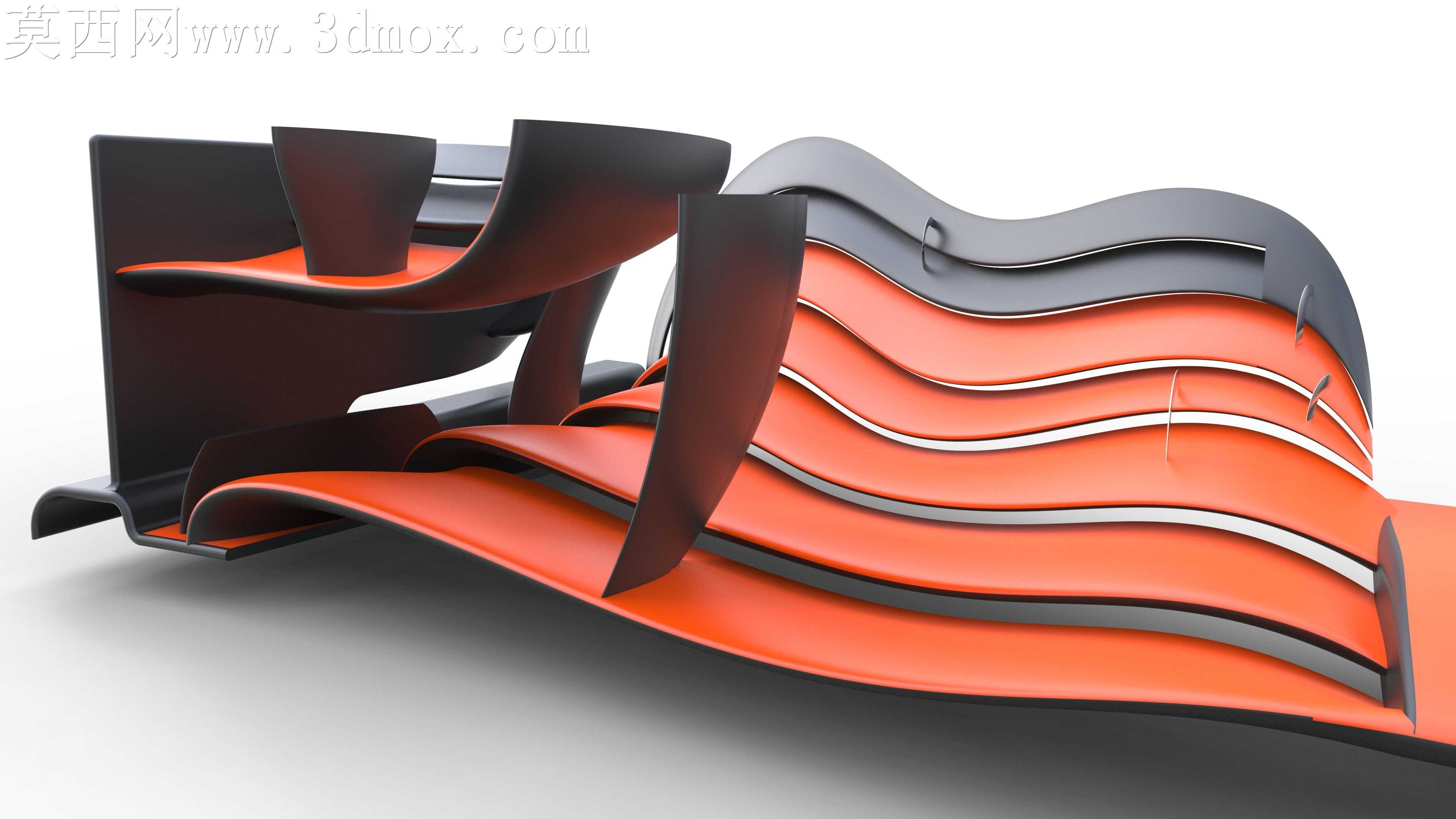

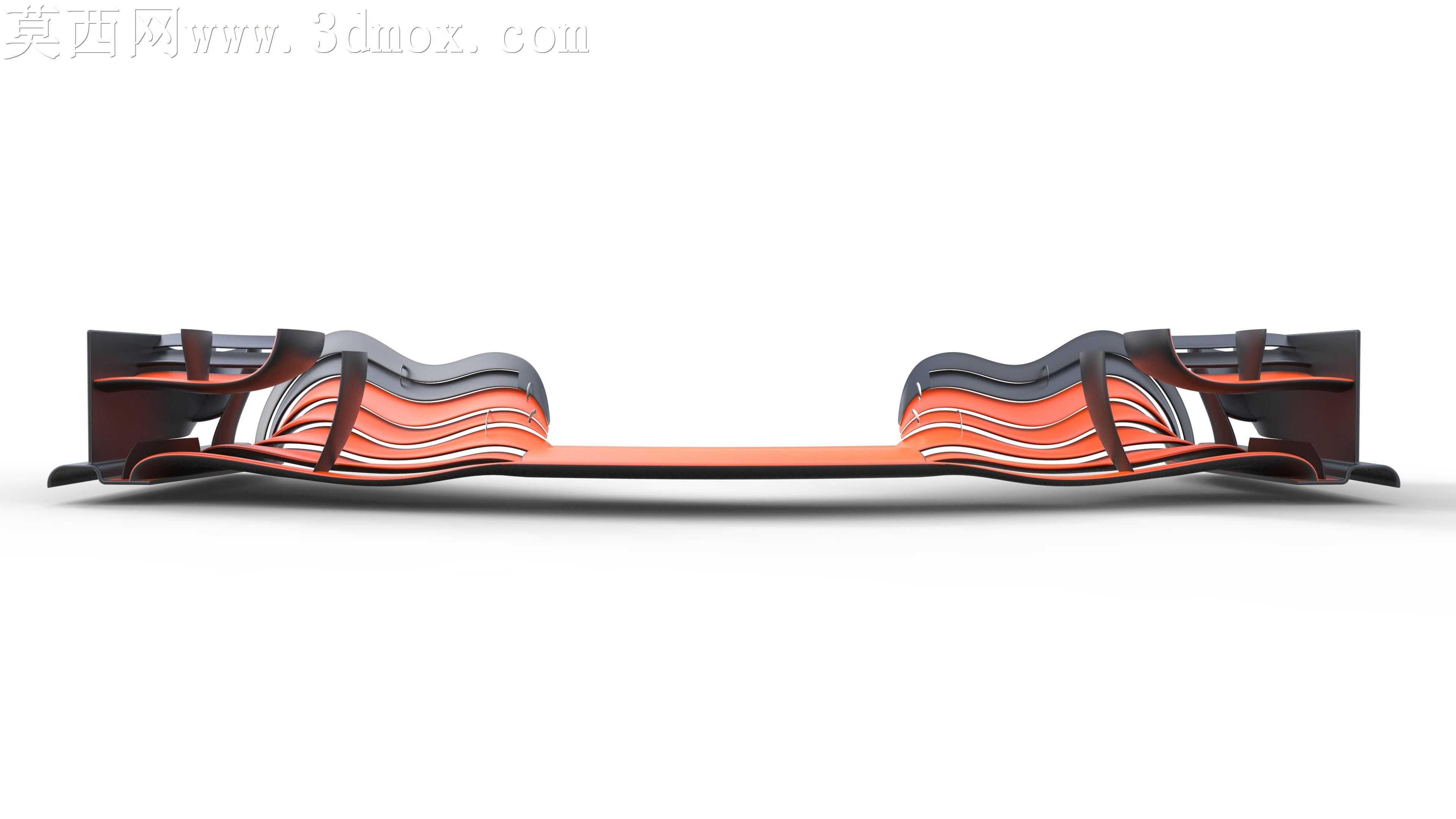

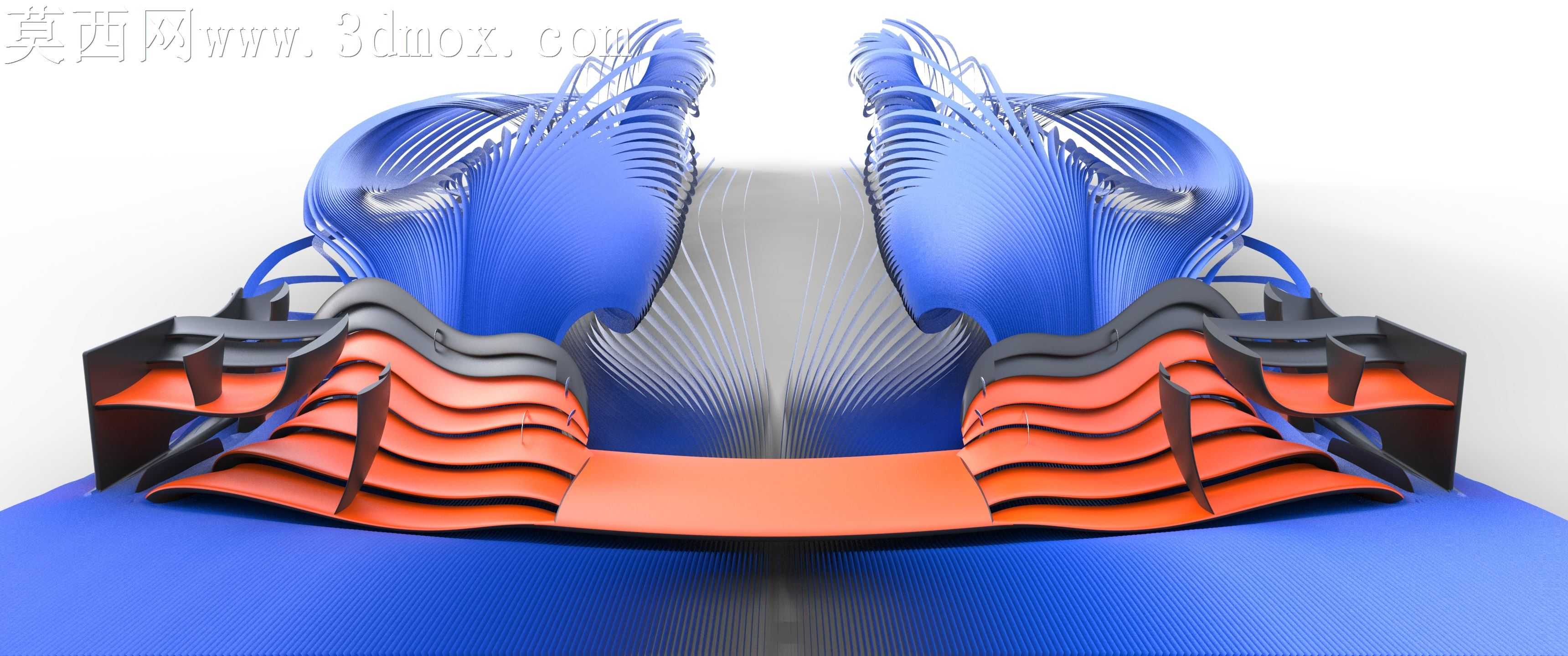

本作品为2018赛季一级方程式赛车前翼的完整设计方案，整体建模过程严格遵循当代F1赛事技术规则，围绕空气动力学效能优化展开全流程设计。建模阶段以曲面连续性控制为核心，对前翼主翼面、多层襟翼、端板导流结构、翼片涡流发生器等核心部件进行精细化构建，所有曲面均达到G2连续标准，确保气流流经翼面时不会出现不必要的流动分离，为后续CFD模拟提供精准的几何基础。材质设置上，针对赛车前翼的实际应用场景，主翼结构采用碳纤维复合材料材质表现，还原碳纤维编织纹理与哑光清漆覆盖的真实质感，金属连接部件采用航空级铝合金材质参数，还原金属件的细微磨砂反光特性，导流片边缘的柔性密封结构采用橡胶材质表现，通过粗糙度、反射率、折射参数的精细调整，让整体渲染效果贴近真实赛车部件的视觉表现。结构设计层面，前翼采用多层翼片组合布局，主翼面负责产生主要下压力，上层可调襟翼根据不同赛道的下压力需求可进行角度调整，端板集成多组导流鳍片与涡流发生器，能够梳理前轮区域的乱流，引导气流按照预设路径流向车身侧箱与扩散器区域，减少前轮尾流对车身整体气动效率的干扰，翼片之间的连接结构采用轻量化的悬臂设计，在保证结构强度的前提下尽可能减少迎风面积，降低气动阻力。CFD模拟阶段以180kph的典型赛道巡航速度为边界条件，对前翼周围的流场进行完整求解，捕捉翼面上下表面的压力差分布、翼尖涡流的生成与发展路径、端板导流结构对气流的引导效果，通过模拟结果反复调整翼片曲率、襟翼角度、导流片位置，最终实现下压力与气动阻力的最优平衡，同时保证前翼产生的尾流能够与后续车身气动部件形成良好匹配。渲染输出阶段支持多分辨率的高清壁纸输出，可适配不同显示设备的尺寸需求，完整呈现前翼的设计细节与气动设计逻辑，整体设计既符合赛事规则要求，又充分挖掘了前翼的空气动力学潜力，可作为赛车空气动力学设计的参考案例。
