Caddx Vista FPV外置图传模块结构设计

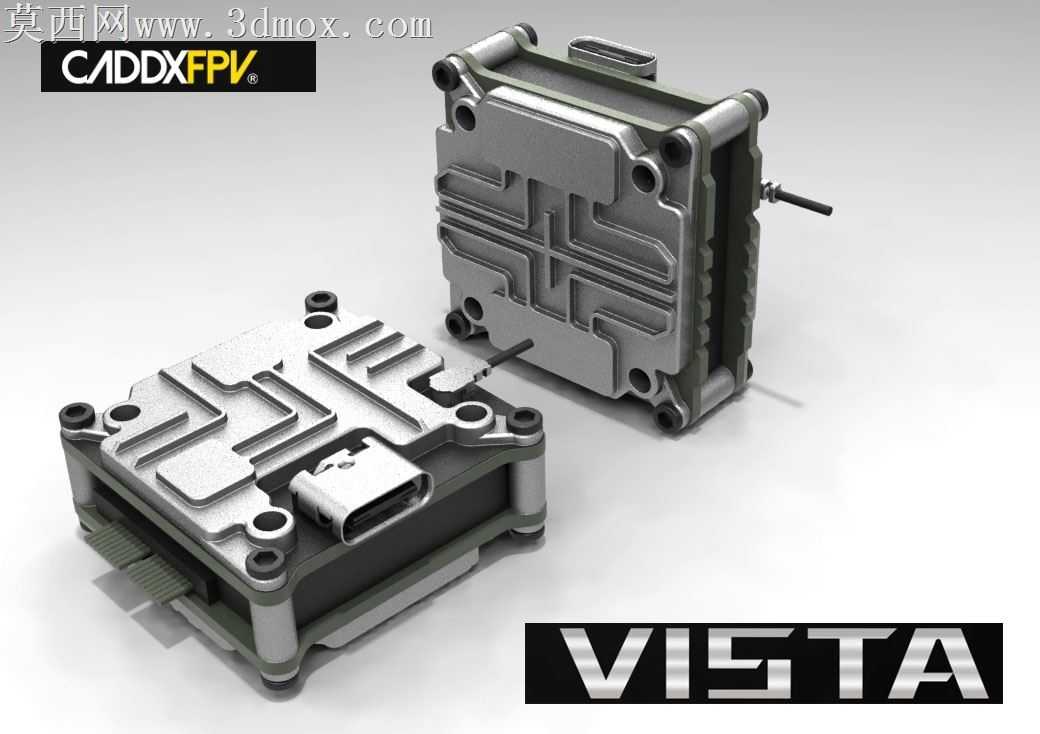

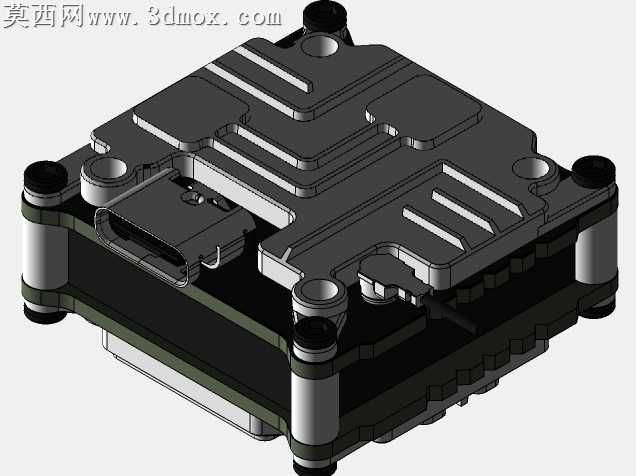

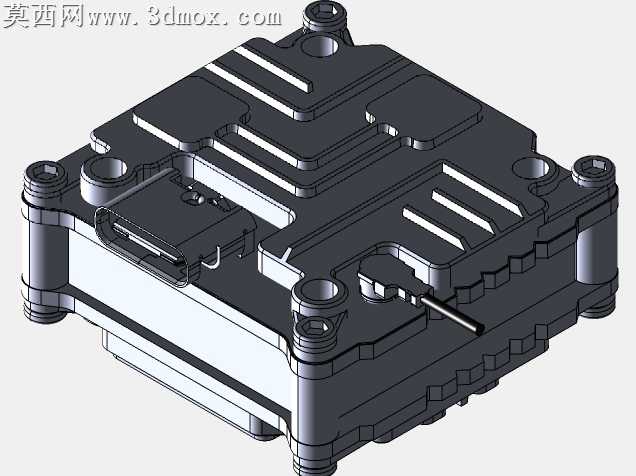

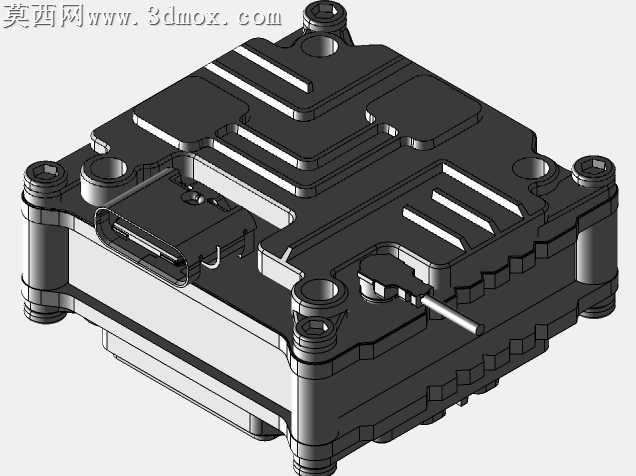

本作品为Caddx Vista FPV外置图传模块的三维结构设计，整体建模过程严格遵循实物尺寸公差要求，将外部尺寸公差控制在±0.5范围内，完整还原了该款航模图传设备的全部结构细节。建模阶段首先完成核心壳体的基础轮廓搭建，针对上下两层金属壳体的分型面做了精准的贴合处理，壳体表面的十字型散热筋结构采用拉伸切除结合阵列的方式完成，既保证了散热结构的规整性，也还原了实物表面的金属切削质感。壳体边角处的安装孔位做了沉头处理，对应铜柱安装位的孔径、深度完全匹配M2规格固定铜柱的装配尺寸，上下壳体之间的密封胶圈预留槽位也做了等距偏移处理，确保装配后可实现基础的防尘密封效果。模型侧面的天线接口、Type-C数据接口位置做了精准的开孔定位，接口周边的加强筋结构完整还原，可直观体现接口部位的抗冲击结构设计。渲染阶段为上下金属壳体赋予了喷砂阳极氧化铝材质，调整材质的粗糙度、金属度参数还原哑光金属的细腻质感，接口部位的塑料部件赋予哑光黑色工程塑料材质，Type-C接口内部的金属触片做了高光金属材质处理，天线馈线部分赋予半哑光黑色橡胶材质，不同材质的质感区分清晰，可直观呈现产品的装配层次。结构设计上充分考虑了航模设备的轻量化与散热需求，壳体表面的散热筋既增大了散热面积，也提升了薄壳体的结构强度，避免飞行过程中的震动导致壳体变形；四角的安装柱采用一体化延伸设计，可直接通过减震球连接到飞塔安装位，无需额外加装固定支架。整体建模过程中对所有装配间隙做了校验，确保上下壳体合模后无错位、干涉问题，内部腔体预留了足够的电路板、射频模块安装空间，可直接用于结构验证、3D打印手板制作或者改装配件的二次开发设计。
