高尔夫运动用手持激光测距设备结构设计

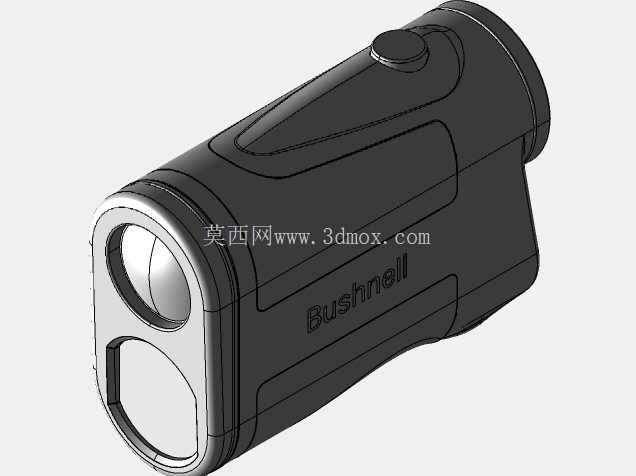

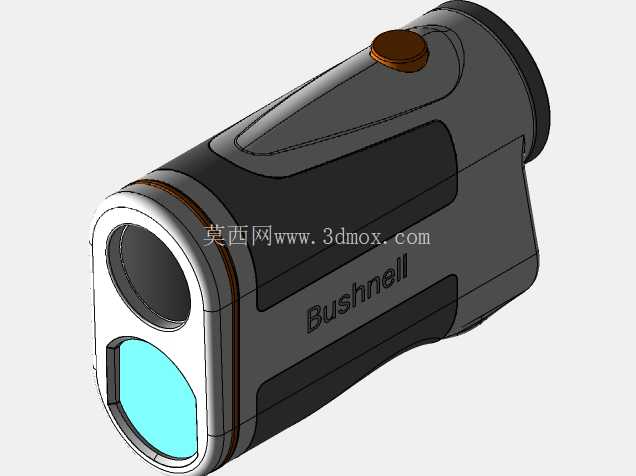

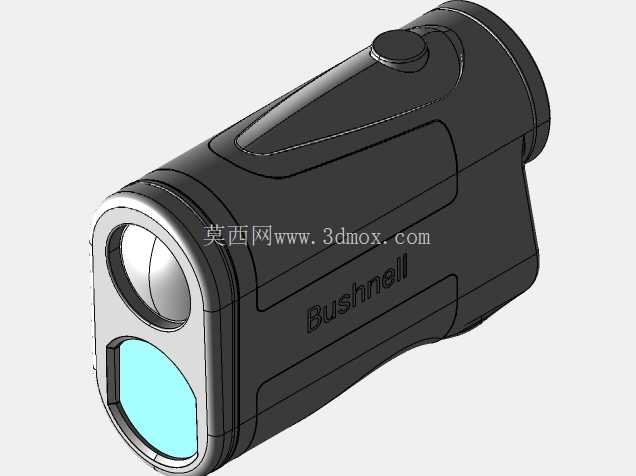

　　这款手持激光测距设备的结构设计，核心围绕高尔夫运动场景的实际使用需求展开，在户外开阔场地的使用过程中，使用者需要单手握持完成瞄准、测距、读数全流程操作，因此整体壳体采用贴合手掌弧度的曲面造型，握持区域做了内凹的防滑曲面处理，避免长时间握持或者手心出汗时出现设备滑脱的问题。设备前端集成了激光发射与接收透镜组，两个光学窗口做了高低错位布局，下方的接收窗口采用淡蓝色滤光镜片设计，能够过滤户外环境中的杂散光干扰，提升测距信号的识别准确率，上方的瞄准观测窗口则做了内凹的沉台设计，避免镜片被外部硬物刮擦，同时减少侧面杂光进入观测光路影响瞄准精度。

　　设备顶部设置了单枚圆形操作按键，按键位置刚好对应单手握持时食指的自然放置位置，按键表面做了凸起的圆弧处理，按键的触发行程设计在1.2mm左右，既能够避免运动过程中误触，又不需要使用者施加过大的按压力度，戴薄款运动手套时也能顺畅完成操作。壳体的分模线沿着设备侧面的灰色装饰条走向布置，分模位置做了0.3mm的错位止口设计，装配后能够实现IP54级别的防尘防水能力，应对户外使用时遇到的突发小雨、草坪溅水、浮尘侵入等情况都能保证内部光学与电路元件正常工作。设备侧面的品牌标识区域采用模内注塑的工艺处理，标识与壳体表面齐平，不会因为长期握持摩擦出现标识脱落的问题。

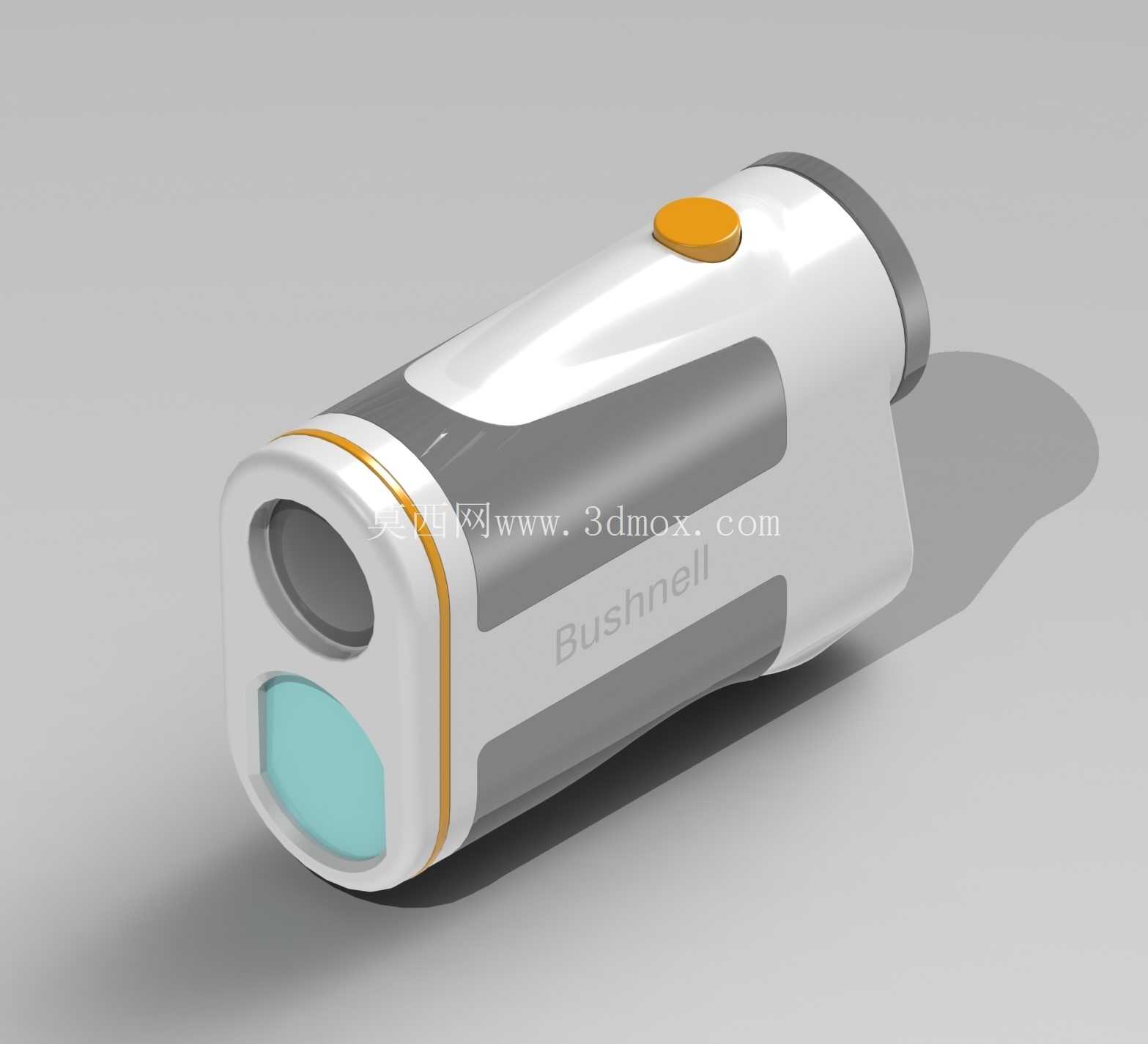

　　从结构布局来看，内部的激光发射模块、接收传感器、电路板、电池仓都沿着设备的长轴方向依次排布，重心控制在握持区域的中心位置，单手握持时不会出现头重脚轻的情况，长时间举持瞄准也不容易产生手部疲劳。设备前端的透镜组安装座采用独立的定位结构，与壳体主框架之间设置了三个微调定位点，装配时可以调整透镜组的光轴角度，保证激光发射方向与瞄准光路的同轴度误差控制在0.1度以内，避免出现瞄准点与实际测距点偏差过大的问题。设备尾部的端盖采用卡扣加密封圈的固定方式，不需要额外工具就能打开更换电池，端盖与主体之间的硅胶密封圈压缩量设计在25%，既能够保证密封效果，又不会让端盖的开合阻力过大。在外观细节处理上，壳体主体采用白色耐候ABS材质，握持区域的灰色部分采用软胶包胶工艺，软胶厚度控制在1.5mm，表面做了细微的晒纹处理，提升握持摩擦力的同时也不容易残留指纹和污渍。顶部的操作按键采用醒目的橙色配色，在户外强光环境下也能快速找到按键位置，按键边缘做了R0.8的圆角处理，按压时不会硌手。设备的整体外形尺寸控制在100mm×70mm×40mm以内，能够轻松放入高尔夫球包的侧袋或者运动裤口袋中，不会占用过多收纳空间。

　　从实际使用的功能逻辑来看，这款设备的测距范围覆盖高尔夫球场常见的5码到1300码距离区间，测量精度能够控制在±1码以内，能够满足球道距离测量、障碍区距离判断、果岭旗杆锁定等不同场景的使用需求，结构设计上没有多余的突出部件，放在口袋中携带时不会勾挂衣物或者球包内衬。在光学窗口的外侧，还设计了一圈橙色的装饰环，既能够起到视觉标识作用，也能在装配时作为透镜安装的对位基准，提升装配效率。设备底部做了平面处理，需要临时放置时能够平稳放在球车托盘或者草坪上，不会轻易滚动滑落。内部的电路板固定采用三颗M2的自攻螺丝，螺丝柱位置做了加强筋设计，能够承受1.5米高度跌落的冲击，不会出现电路板移位导致的光轴偏移问题。电池仓的触点采用镀金弹簧针设计，接触电阻更小，也不容易因为氧化出现接触不良的问题，能够适应户外高低温环境下的使用需求，在零下10度到零上50度的环境中都能保证电路正常导通。
