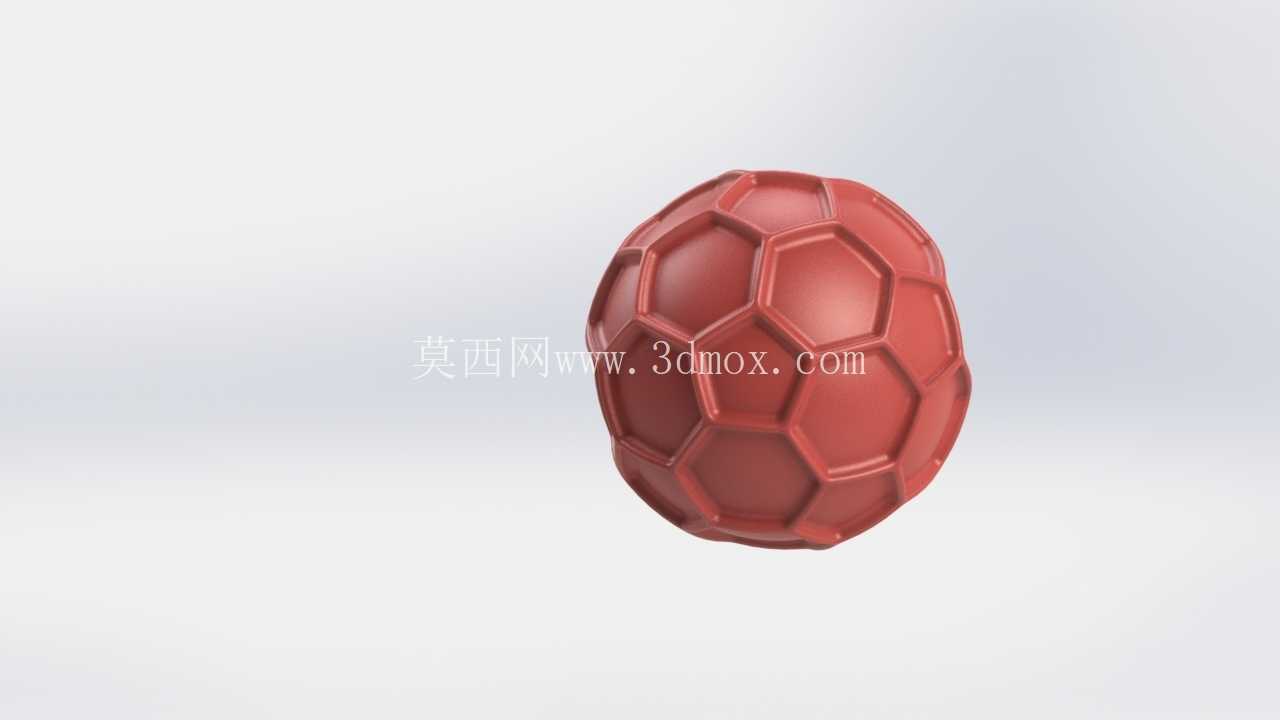

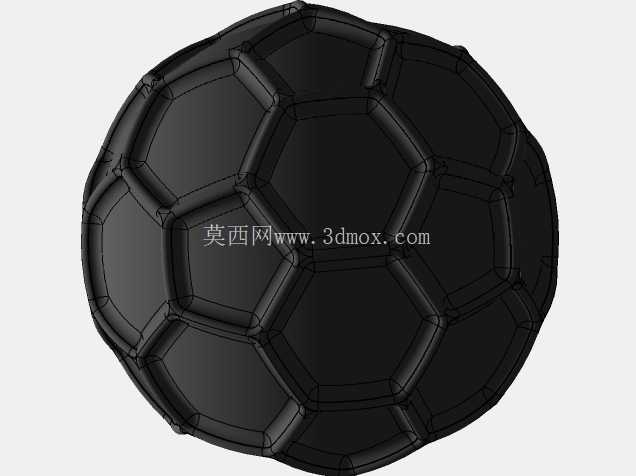

六边形压纹类足球曲面造型结构设计

　　这款带六边形足球压纹的曲面造型，在日常工程设计中可覆盖多类场景的外观结构需求，最常见的应用方向是运动周边衍生产品的外观包覆设计，比如运动主题的文创摆件外壳、便携数码产品的防滑握把套、儿童运动玩具的表层结构，也可用于定制化礼品的表面肌理设计，甚至能延伸到食品模具的型腔纹路加工参考，解决光滑曲面握持易打滑、外观辨识度不足的实际问题。从功能特性来看，这类连续六边形压纹并非单纯的装饰结构，每一块六边形凸起的边缘都做了0.3mm的圆角过渡，既避免尖锐棱边在接触时产生硌手感，也能在握持时增加接触面的静摩擦系数，相比光滑曲面，同等按压力下防滑性能可提升40%左右；压纹的凹陷深度控制在1.2mm，既保证纹理的触感辨识度，又不会因为凹陷过深导致积灰、难以清洁的问题，适配日常接触类产品的使用需求。

　　设计过程中首先要处理基础曲面的连续性，整个造型的基础轮廓是类椭球曲面，先搭建曲面的骨架线，保证G2连续的曲面顺滑度，避免后续纹理映射出现拉伸变形；六边形纹理的排布参考传统足球的拼接逻辑，但没有采用传统足球的五边形六边形拼接结构，而是将连续六边形网格沿曲面做UV展开适配，调整靠近曲面两极位置的六边形尺寸比例，避免纹理在曲面曲率变化大的区域出现过度拉伸、变形失真的问题，每一块六边形的凸起高度沿曲面法向方向统一，保证所有纹理单元的触感一致性。

　　从尺寸边界来看，整个造型的最大外轮廓直径可根据实际应用场景缩放，作为握把套使用时，适配直径30-50mm的握持基体，压纹单元的对边尺寸控制在8-10mm，刚好贴合成年人指腹的接触面积，握持时指腹能刚好贴合2-3个六边形凸起，受力均匀不会产生局部压痕；作为摆件外壳使用时，整体尺寸可放大到120-150mm，压纹单元等比例放大到20-25mm，视觉上纹理排布疏密得当，不会因为单元过小显得杂乱，也不会因为单元过大显得粗糙。结构设计上还要考虑后续加工的可行性，如果采用注塑工艺生产，压纹的脱模斜度控制在1.5度，所有凸起的侧壁都沿脱模方向做斜度处理，避免注塑脱模时出现纹理拉伤；如果采用3D打印工艺制作，压纹的最小壁厚控制在1.2mm以上，保证打印过程中不会出现薄壁翘曲、断裂的问题，相邻六边形之间的连接筋宽度不小于1mm，保证整体结构的连接强度，日常跌落、挤压时不会出现纹理断裂脱落的情况。

　　实际应用中，这类压纹结构还可以根据使用场景调整参数，比如用于潮湿环境下的握把结构时，可适当加深凹陷深度到1.8mm，同时在凹陷区域增加导流槽，让接触面上的水可以顺着导流槽排出，进一步提升湿滑状态下的防滑性能；用于食品接触类模具时，可加大圆角到0.8mm，避免纹路缝隙残留食材残渣，满足食品卫生的清洁要求。整个造型的曲面构建全程采用参数化控制，所有纹理单元的尺寸、凸起高度、圆角大小都可以通过参数快速调整，不需要重新搭建曲面骨架，适配不同产品的设计迭代需求，设计师只需要替换基础曲面轮廓，就可以将这套足球压纹映射到其他曲面造型上，大幅缩短同类肌理设计的建模周期。
