涡轮增压器压气机叶轮结构设计

项目分类:通用机械零部件 发布时间:2026-02-06 ID:1134635
  • 涡轮增压器压气机叶轮结构设计

在车用内燃机、小型航空活塞发动机、工业辅助动力单元的增压系统中,压气机叶轮是决定增压效率与动力输出上限的核心旋转部件,其作用是对进入进气道的新鲜空气进行做功压缩,提升进气密度,让气缸在相同工作循环内可以喷入更多燃油充分燃烧,最终实现小排量机型输出更高功率、同时降低燃油消耗与尾气排放的目标。这类叶轮长期工作在每分钟数万转到十几万转的高转速工况下,进气端的气流温度、压力随发动机负荷快速波动,对结构强度、气动外形的设计精度要求远高于常规旋转零部件。

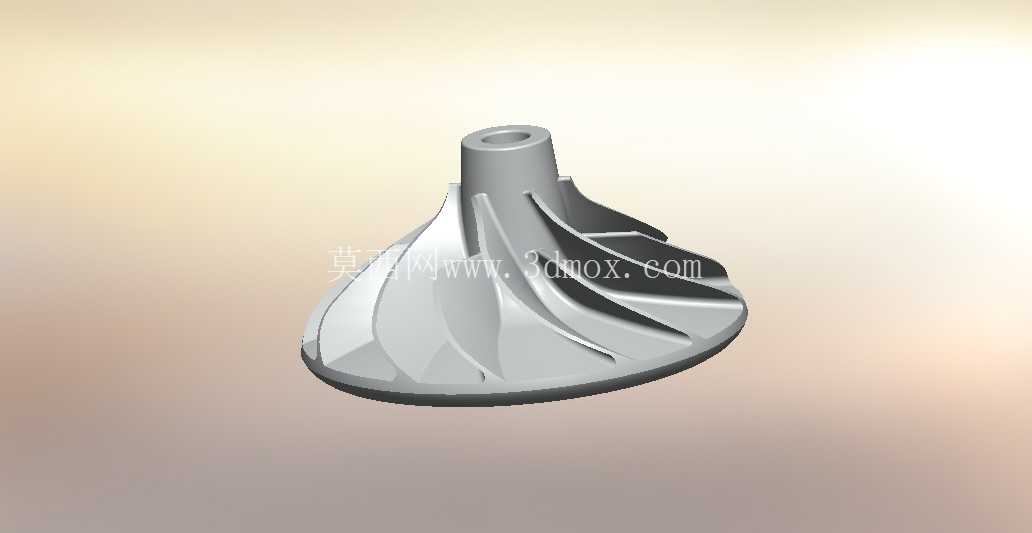

从结构设计逻辑来看,这款叶轮采用后弯式三元流叶片构型,叶片型线并非简单的等截面直叶片,而是沿着叶轮轴向高度、径向延伸方向做连续的空间曲面扭转,每一段叶型的安装角都经过气流角匹配计算,目的是让空气从叶轮中心进气口进入流道后,能沿着叶片曲面平滑加速转向,尽可能减少气流在叶道内的分离、涡流损失,避免压气机在高负荷工况下出现喘振。叶轮中心的轮毂采用锥面过渡结构,从顶部的安装轴套位置向下逐渐扩径到轮盘外缘,既可以降低叶轮自身的转动惯量,让增压器在发动机变负荷时响应速度更快,也能让轮毂与叶片根部的连接过渡更平缓,分散高速旋转时叶片根部的离心应力集中,避免长期交变载荷下出现疲劳裂纹。

顶部的轴套是整个叶轮的安装定位基准,内孔设计有精准的配合公差,装配时与增压器的涡轮轴过盈压装配合,轴套端面与轴肩紧密贴合,保证叶轮高速旋转时的同轴度,避免动平衡超标带来的整机振动。叶片的数量与分布经过气动计算匹配,相邻叶片之间形成的收敛型流道,能让空气在从中心向外缘流动的过程中逐步提升压力与流速,轮盘外缘的型线与压气机蜗壳的扩压器入口精准对齐,保证从叶轮流出的高压空气能顺畅进入扩压器减速增压,减少流动过程中的动能损失。叶片前缘做了小圆角钝化处理,避免微小异物吸入时造成叶片边缘崩缺,叶片尾缘的厚度做了渐变减薄,降低尾迹涡流带来的气动噪声与效率损失。

设计这类叶轮时,首先要明确匹配的动力系统排量范围、目标增压压力、最高工作转速边界,先通过一维气动计算确定叶轮的进出口直径、叶片安装角、流道宽度等核心参数,再通过三维建模完成叶片曲面与轮毂结构的构建,建模过程中需要反复调整叶型的中弧线、厚度分布,保证整个流道的面积变化率符合气流加速的规律,避免出现局部扩压度过大导致的气流分离。结构设计阶段需要重点关注叶片与轮毂连接位置的圆角半径,圆角过小会造成应力集中,圆角过大则会挤占流道有效流通面积,降低压气机的流通能力,需要在强度与气动性能之间做平衡。

安装边界方面,叶轮顶部轴套的内孔直径、轴套的轴向长度需要与涡轮轴的安装轴径、锁紧螺母的压紧位置完全匹配,轮盘的最大外径要与压气机壳的内壁预留合理的间隙,间隙过小会在叶轮高速旋转受热膨胀时出现碰擦,间隙过大则会造成叶顶间隙漏气,降低压气机效率。叶轮的轴向总高度需要匹配压气机壳与背板的安装空间,保证叶轮出口端面与扩压器的轴向位置对齐,避免气流进出时出现偏流。建模完成后还需要做动平衡去重的结构预留,通常在轮盘的外缘背面设计去重区域,方便后续动平衡校正时去除多余材料,保证叶轮在最高工作转速下的振动值控制在允许范围内。

实际工程应用中,这类叶轮的材质通常选用铸造铝合金或者铣削铝合金,部分高增压比的机型会选用钛合金材质,建模时的曲面精度会直接影响后续模具铸造或者五轴铣削的加工精度,哪怕叶型局部出现微小的偏差,都可能导致压气机的效率下降、喘振边界变窄,影响整个增压系统的工作稳定性。
