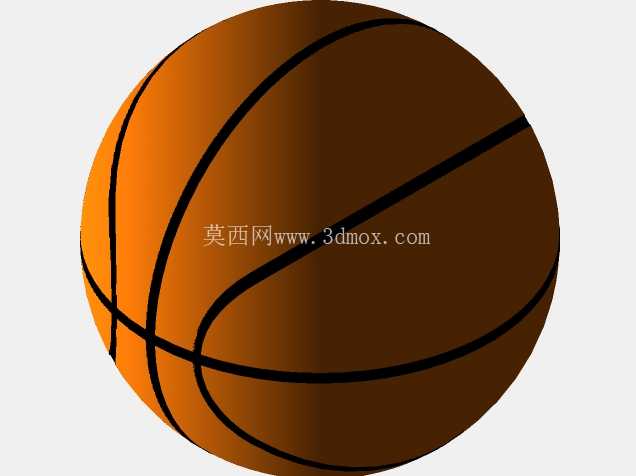

标准比赛用等壁厚空心篮球结构设计

日常做体育器材类结构建模时，这类等壁厚空心篮球的结构设计，往往需要兼顾成型工艺与实际使用的双重需求，很多刚接触曲面建模的工程师容易忽略球面筋线的过渡处理，导致后续做壁厚抽壳时出现局部壁厚不均、曲面破面的问题。从实际应用场景来看，这类标准化的篮球结构不仅可用于常规体育用品的结构验证，还能作为文创产品衍生设计、运动场景仿真搭建的基础载体，甚至在做青少年篮球训练器材的辅助结构开发时，也能以该基础球体为核心做附加结构的拓展设计。

设计这类球体结构时，首先要明确球面筋线的分布逻辑，传统篮球的八片拼接结构并非随意划分，筋线的弧度走向需要贴合球面的曲率变化，确保每一片球面的曲面展开后变形量控制在合理范围内，不管是后续做橡胶硫化成型还是复合材料贴合成型，都能避免片材拉伸过度导致的厚度偏差。本次设计的球体采用2.5毫米的均匀壁厚设置，这个参数是结合常规橡胶篮球的成型工艺确定的，壁厚过薄会导致球体充气后抗冲击性能不足，运球过程中碰到尖锐边角容易出现破损，壁厚过厚则会让球体整体重量超标，影响运动员运球、投篮时的手感，不符合专业比赛用球的重量规范。

建模过程中需要先构建基础的球体曲面，再通过投影曲线的方式将筋线轮廓映射到球面上，这里要注意筋线的凹槽深度控制，凹槽过深会在抽壳时形成局部应力集中，球体反复受冲击后容易在筋线位置出现开裂，凹槽过浅则无法起到拼接定位的作用，也会让篮球的外观辨识度不足。完成筋线结构后做整体抽壳时，要逐一检查球面各个位置的壁厚偏差，尤其是筋线与球面的过渡圆角位置，圆角半径需要和壁厚保持合理的比例关系，避免出现壁厚突变的情况，保证后续做模流分析或者结构力学仿真时，应力分布能够均匀传递到整个球面。

从安装与适配边界来看，该球体的尺寸完全符合专业比赛用球的标准规格，充气后的外径误差控制在极小范围内，能够适配常规的篮球网兜、篮球架篮筐、篮球收纳架等配套器材，不需要额外调整配套结构的尺寸参数。在做结构验证时，可以直接将该模型导入动力学仿真软件，模拟篮球运球、投篮撞击篮板、地面反弹的过程，验证不同充气压力下球体的形变恢复能力，也可以基于该模型做表面纹理的附加设计，比如添加防滑颗粒、品牌标识凹槽等结构，不需要重新调整基础球面的曲率参数。

很多工程师在做这类曲面球体建模时，习惯直接用实体球体切割后做拼接，这种方式做出来的模型在筋线位置容易出现拼接缝隙，曲面连续性达不到G2连续的要求，后续导入渲染软件做效果展示时会出现明显的折痕，而采用整体曲面投影裁剪再做抽壳的方式，能够保证整个球面的曲率连续，不管是做结构分析还是加工生产，都能满足精度要求。另外在设计时还要考虑球体的气嘴安装位置，气嘴的安装平面需要做局部的切平处理，保证气嘴安装后不会突出球面，避免运球时气嘴位置接触地面导致弹跳方向异常，切平位置的过渡圆角也要和周边球面顺滑衔接，不会出现突兀的平面边界。

从实际生产的角度出发，该结构的分模线设置可以沿着其中一条筋线的走向布置，这样分模线产生的飞边可以在后续修整时直接和筋线结构整合，不会影响篮球的外观完整性，也能减少后续表面处理的工作量。均匀的壁厚设计也能让橡胶硫化过程中材料的流动速度保持一致，避免出现局部缺胶或者积胶的问题，提升生产的良品率。对于三维建模从业者来说，这类球体结构是练习复杂曲面建模、曲面连续性控制、抽壳工艺处理的典型案例，掌握这类结构的建模逻辑后，拓展到其他类型的空心球体结构比如足球、排球、玩具球等设计时，都能快速套用成熟的建模思路，减少重复调整参数的时间。
