这款轮组结构的设计,最初是面向小型代步载具、智能移动设备、轻型服务机器人的行走端配套需求展开,区别于常规工业脚轮的重载取向,也不同于民用代步车轮的标准化适配逻辑,整体在结构可靠性与视觉辨识度之间做了平衡。从实际应用场景来看,这类轮组可覆盖室内低速移动设备的行走需求,包括展厅导览机器人、小型短途代步工具、概念款民用载具、定制化文创移动装置等场景,既能够满足基础的行走承载要求,也能通过外观结构的差异化设计,匹配载具整体的概念化视觉定位。

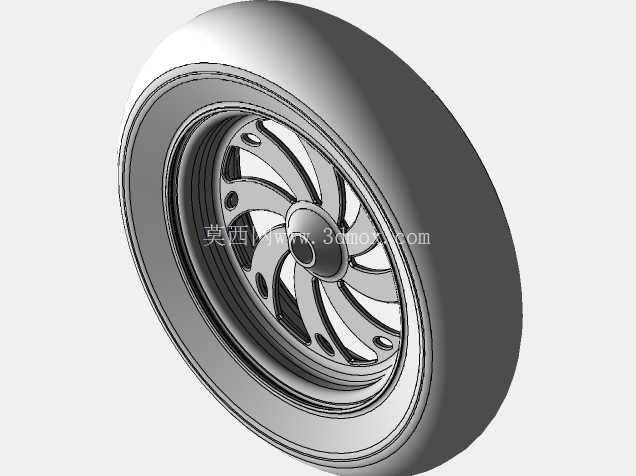

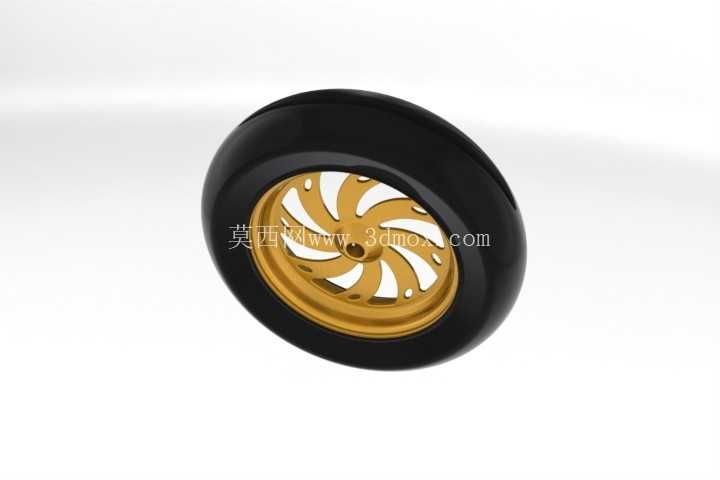

从功能特性层面拆解,轮组分为外圈橡胶胎体与内部金属轮毂两个核心部分,外圈采用圆弧面胎体设计,接触地面的弧面过渡平滑,在低速转向过程中可以减少胎面与地面的滑动摩擦,降低转向阻力,同时橡胶材质本身具备一定的形变能力,能够吸收室内铺装地面微小凸起带来的震动,避免行走过程中出现刚性冲击,提升载具移动的平稳性。轮毂部分采用一体化辐条式结构,辐条采用旋涡状流线型排布,并非单纯的视觉装饰:每根辐条从中心安装位向外圈轮辋延伸的过程中,截面厚度做了渐变处理,靠近中心安装座的位置截面更厚,承担主要的载荷传递作用,靠近外圈轮辋的位置厚度逐渐收窄,在保证整体结构强度的前提下,尽可能降低轮毂自身的转动惯量,让轮组启动、停转的响应更灵敏,减少驱动端的动力损耗。
设计思路上,中心安装孔位采用标准的圆柱通孔配合定位台阶结构,安装时可以直接套入驱动轴或者从动轮轴,通过轴端紧固件锁紧,台阶结构可以限制轮组的轴向窜动,不需要额外加装轴套定位,简化安装流程。轮辋与橡胶胎体的配合面做了周向的凹槽结构,橡胶胎体硫化成型时直接嵌入凹槽内,避免轮组长期转动过程中胎体与轮辋出现相对滑动,即使在频繁正反转的使用场景下,也能保证胎体与轮毂的连接可靠性。辐条之间的镂空区域,除了降低整体重量之外,也给后续加装装饰盖、传感元件预留了空间,比如可以在轮毂内侧安装转速检测的码盘,镂空区域不会遮挡码盘的信号读取,也不会额外增加轮组的轴向尺寸。
从安装边界与尺寸适配角度来看,轮组的整体宽度控制在适配小型载具轮舱的范围内,安装时不需要对载具的轮舱结构做额外的切削修改,中心安装孔的直径匹配常规小型驱动电机的输出轴尺寸,也可以根据实际选型需求搭配不同内径的轴套,适配不同直径的从动轴。轮组的外径设计兼顾了越障能力与转动扭矩的平衡,在室内场景下遇到地毯接缝、地面微小线缆等障碍时,足够的外径可以让轮组顺利滚过障碍,不会出现卡滞,同时外径尺寸不会过大,避免驱动电机需要输出过大的扭矩才能带动轮组启动,适配常规的小型低压直流驱动电机即可满足动力需求。
结构细节上,轮毂的中心安装座做了加厚处理,轴孔配合面的粗糙度控制在适合过渡配合的区间,既保证安装时可以顺利压入轴端,也不会因为配合间隙过大导致转动过程中出现晃动。轮辋的边缘做了圆角过渡,避免安装胎体时锐边割伤橡胶材质,也能减少胎体边缘的应力集中,延长胎体的使用寿命。辐条的表面做了平滑的曲面过渡,没有尖锐的棱角,一方面是减少加工过程中的应力集中点,避免轮毂承受冲击载荷时出现应力断裂,另一方面也能降低轮组转动过程中的风阻,虽然低速场景下风阻影响极小,但对于概念款载具的整体设计完整性而言,这类细节的处理能够匹配整体的设计调性。
实际选型使用时,这类轮组的承载能力适配单轮10-15kg的载荷范围,完全满足轻型移动设备的承载需求,不需要额外做结构加强。如果应用在有更高承载要求的场景下,可以通过调整辐条的厚度、更换更高强度的轮毂材质来提升承载能力,整体结构的拓展性较强,不需要重新设计整体的轮组构型,仅调整局部参数即可适配不同的载荷需求。
