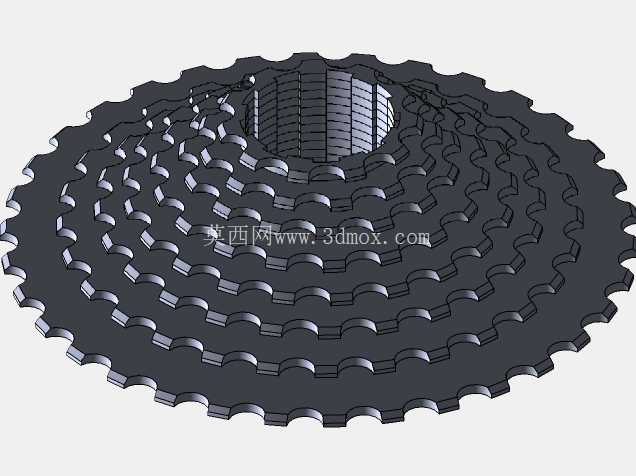

禧玛诺Claris八速自行车飞轮结构建模

　　日常通勤、入门级公路骑行场景里，8速变速系统凭借维护成本低、调校容错率高的特性，一直是大众骑行群体接触最多的传动配置，而飞轮作为变速系统里直接和链条啮合、传递踩踏扭矩的核心部件，其齿形排布、片层间距、安装定位结构，直接决定了变速响应速度、链条啮合稳定性以及骑行过程中的动力传递效率。这次的建模围绕Shimano Claris系列8速飞轮的核心结构展开，覆盖11T到34T的全齿比范围，对应日常通勤爬坡、平路巡航的不同骑行需求，小齿数飞轮片负责平路高速巡航时的高传动比输出，大齿数飞轮片则应对爬坡场景下的低传动比省力需求，整套齿比跨度能够覆盖入门骑行场景下绝大多数的路况使用需求。

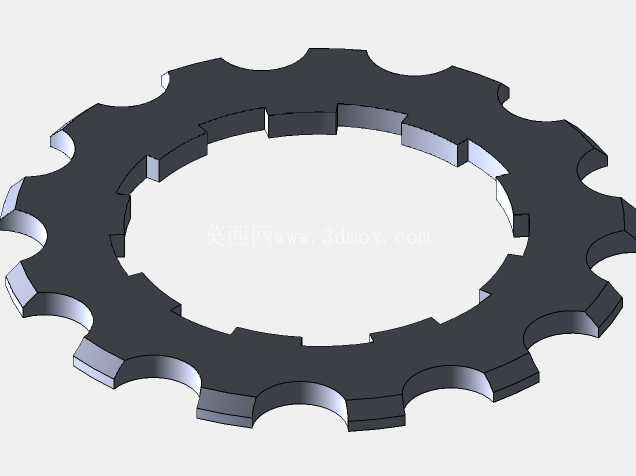

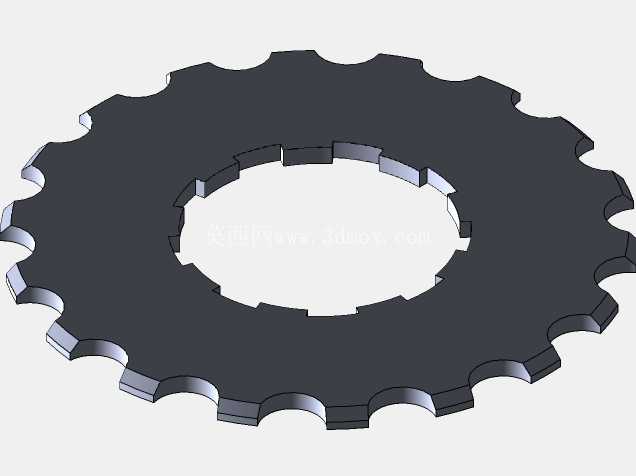

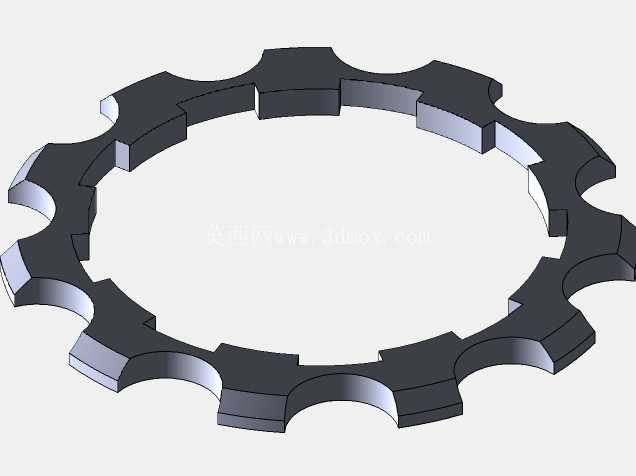

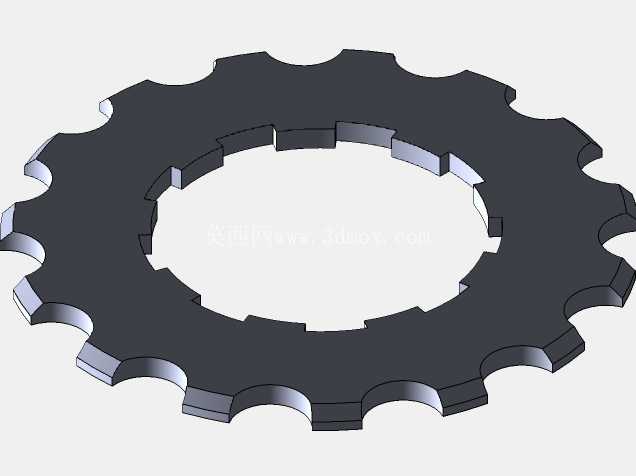

　　建模过程中首先锁定飞轮的安装基准，也就是和花鼓塔基配合的内花键定位结构，这部分尺寸直接决定了飞轮能否顺利安装到对应规格的轮组上，内孔的花键齿形、防呆槽位置都按照通用卡式飞轮的安装边界做了还原，保证安装位的配合尺寸符合常规8速花鼓的塔基规格，不会出现安装干涉或者定位偏移的问题。齿片的排布按照从大到小的顺序层叠布置，相邻齿片之间的间距严格匹配8速链条的宽度，避免变速过程中出现链条卡滞、掉链的问题，每一片齿片的齿形虽然做了简化处理，但保留了变速导向所需的基本轮廓，也就是换挡时链条能够顺利从相邻齿片滑入目标齿位的导向斜面，还原真实飞轮变速时的链条啮合路径。

　　从实际使用的角度来说，飞轮在工作时需要承受踩踏带来的交变扭矩，尤其是爬坡发力时，链条对齿根的冲击载荷会直接作用在齿片结构上，建模时也还原了齿片的基础厚度，对应不同齿数齿片的受力差异，大齿数齿片因为使用时扭矩更大，对应的结构厚度也做了匹配，小齿数齿片因为高转速工况下的受力特性，厚度也符合常规8速飞轮的设计逻辑。整套模型没有做过度的细节刻画，重点还原飞轮的整体装配关系、齿比排布逻辑以及安装接口尺寸，对于做自行车传动系统装配模拟、变速原理演示、入门级整车结构建模的从业者来说，能够快速搭建出完整的后轮传动装配结构，不需要在非核心的齿形细节上花费过多建模时间。

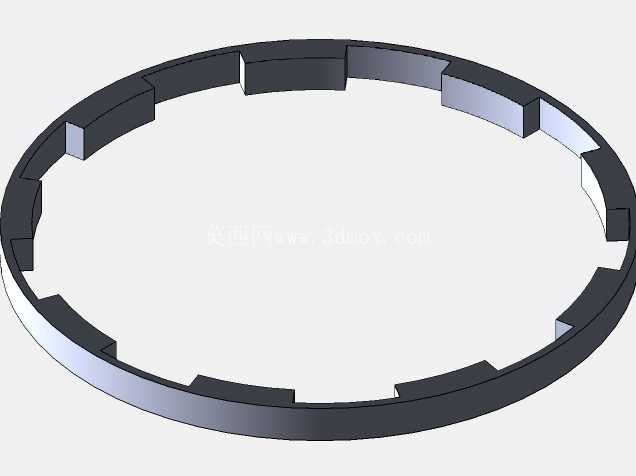

　　另外建模时也考虑了飞轮和相邻部件的安装间隙，也就是最大齿片和辐条之间的安全距离、最小齿片和车架后叉端的间隙，保证装配到整车模型里时不会出现和周边部件的干涉问题，齿片之间的层叠台阶结构也做了还原，对应真实飞轮上的垫片定位结构，保证每一片齿片的轴向位置准确，和链条的啮合位置对齐，不会出现链条偏磨的问题。对于入门级的结构设计学习者来说，这个模型也能帮助理解卡式飞轮的基本工作逻辑，也就是不同齿数齿片对应的传动比变化、变速时链条的横向移动路径、塔基定位的基本原理，不需要拆解实物就能直观掌握飞轮的整体结构组成。
