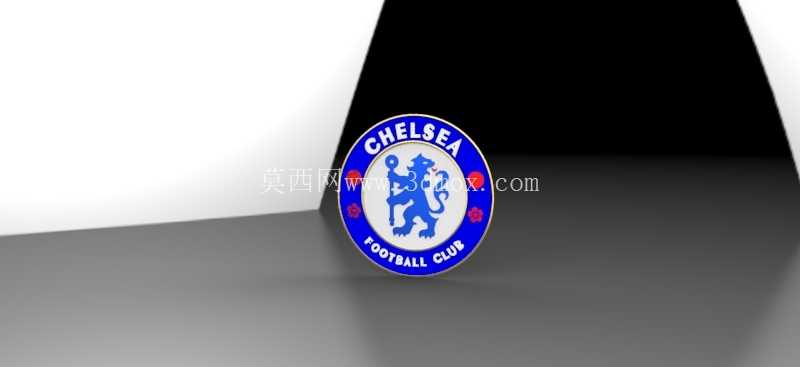

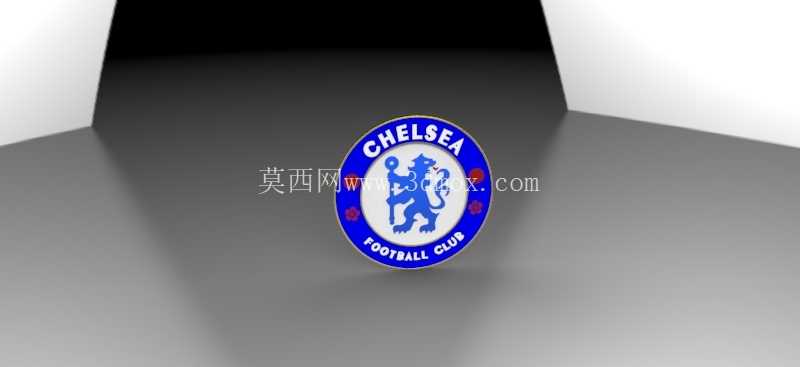

切尔西足球俱乐部立体队徽标识造型设计

这款立体队徽的建模工作，最初是承接体育周边展示道具的配套需求来做的，当时客户要做线下球迷活动的陈列装饰，需要能直接对接雕刻、3D打印生产的数模，不能是平面贴图凑数的假立体。做结构的时候最先考虑的是安装边界，整个徽章外轮廓做正圆形处理，边缘留1.2mm的统一包边宽度，不管是粘在亚克力展示立牌上，还是嵌进球迷周边产品的外壳凹槽，这个包边尺寸都能适配常规的粘接、卡接安装公差，不会因为边缘太薄导致粘接时溢胶影响正面观感，也不会因为包边过宽挤占中间图案的展示面积。

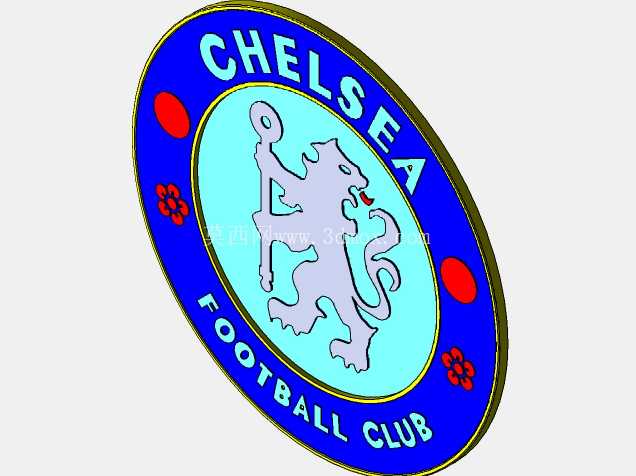

建模的时候没有直接把平面logo拉个厚度就完事，中间的雄狮图案、环形排布的文字元素，都做了0.8mm的凸起高度，和外圈包边的高度差控制在0.3mm，这个高度差是反复核对过的：如果做太高，后期做喷漆分色的时候，边缘的漆容易流挂积漆，做太低的话，打光的时候出不来立体光影层次，远看就和平面印刷的没区别。四个位置的玫瑰装饰元素，单独做了内嵌的圆弧曲面，不是简单的圆形凹坑，曲面的弧度和外圈圆环的弧度做了曲率连续，不会在拼接位置出现生硬的折角，不管是做金属质感的渲染还是实际做电镀工艺，曲面过渡位置都不会出现反光断层。

实际应用场景里，这个模型除了做线下活动的陈列道具，还能适配球迷周边的定制需求，比如嵌在手机壳背面做装饰、做车载摆件的主体、做球迷纪念章的母模，所以建模的时候把所有特征的最小圆角都控制在0.2mm以上，避免3D打印的时候出现细小特征断连，也避免冲压做金属徽章的时候出现模具尖角磨损过快的问题。颜色分区的边界都做了0.1mm的错位台阶，这个细节是专门给后期表面处理留的，喷漆分色的时候可以沿着台阶贴美纹纸，不用靠人工徒手描边，能大幅降低后期加工的次品率。

做结构校验的时候，特意把整个模型的壁厚做了均匀化处理，最薄的位置不低于1mm，不管是用光敏树脂打印做展示样件，还是用锌合金压铸做金属徽章，都不会出现充型不满或者壁厚差过大导致的变形问题。背面做了可选的平贴结构和带定位柱的结构，平贴结构适配粘胶安装的场景，定位柱的直径做3mm，间距按照常规的展示板安装孔位来设，直接卡进预钻孔里就能固定，不用额外打胶。环形文字的笔画宽度最细的位置留了0.4mm，这个宽度是考虑到丝印、激光打标工艺的精度下限，不会因为笔画太细导致打标模糊或者丝印断墨。

建模过程中所有的曲面都做了曲率检查，没有出现碎面、重叠面的问题，导出不同格式的时候不会出现特征丢失，不管是做渲染出图，还是对接加工生产，都能直接用，不用再花时间修复几何错误。徽章正面的所有凸起特征都做了拔模斜度处理，斜度控制在1.5度，要是做注塑或者压铸生产，能顺利脱模，不会出现特征拉伤的问题。考虑到部分场景需要做发光效果，模型的包边位置预留了0.5mm的槽位，可以嵌进软灯条，光线从包边内侧透出来，不会直射眼睛，能做出柔和的背光效果，适合做酒吧、球迷主题店的墙面装饰。
