吸盘式防漏便携运动冷水保温瓶结构设计

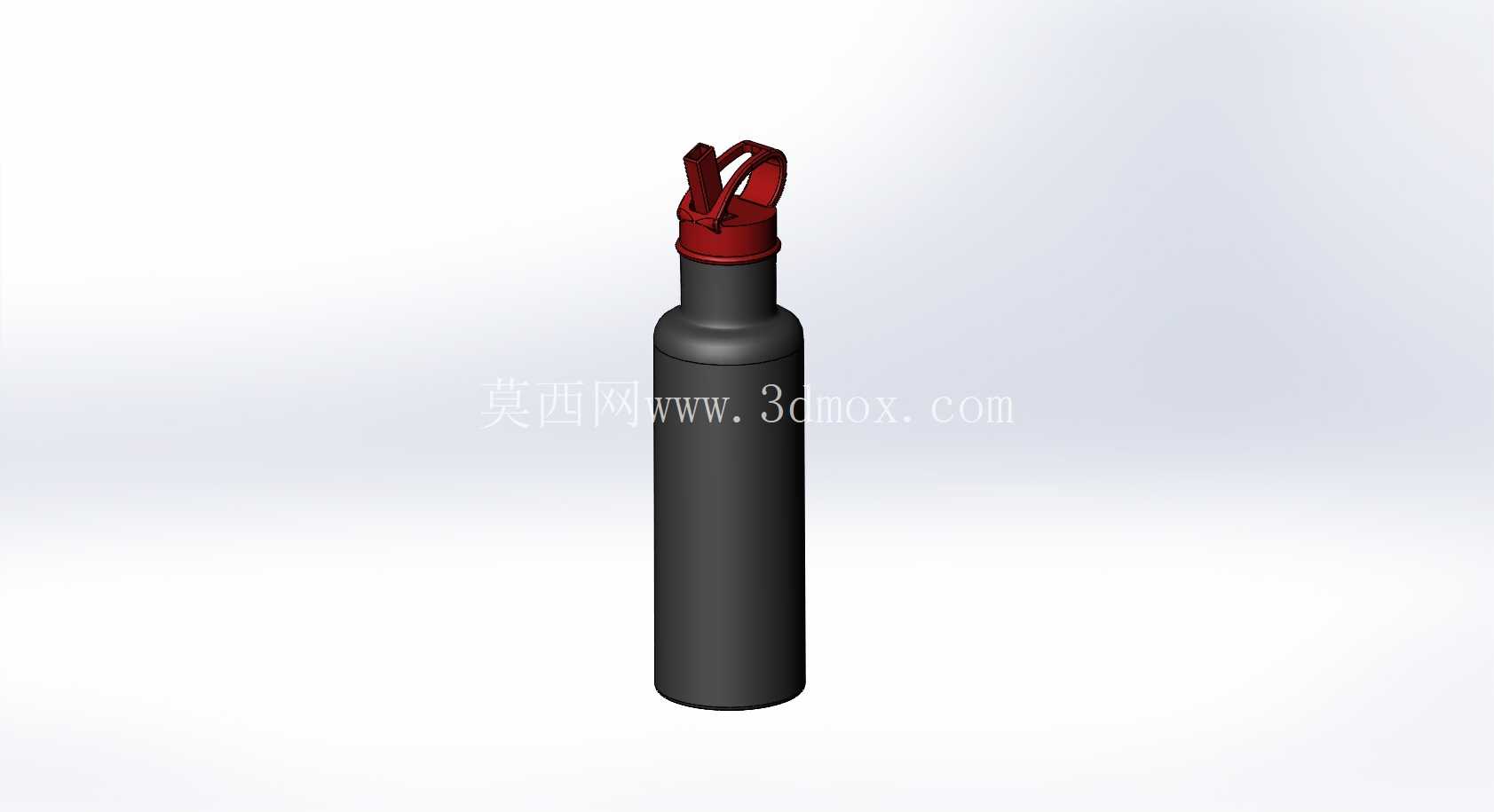

　　这款吸盘式冷水保温瓶的设计，最初是针对夏季户外出行、健身房力量训练场景下的饮水需求痛点展开的，日常使用中普通运动水瓶容易被碰倒溢水、放置不稳的问题，在器械排布密集的健身区域、颠簸的通勤包内、户外露营的不平整台面上尤为突出，因此在结构设计阶段就把防漏性能和放置稳定性作为核心设计指标。瓶身主体采用直筒流线造型，整体轮廓做了等直径收束处理，没有多余的外凸结构，一方面适配常规车载杯架、背包侧袋的安装尺寸边界，直径控制在常规杯架的适配范围内，不会出现卡滞或者晃动余量过大的问题，另一方面直筒结构在注塑或者吹塑成型时，脱模斜度可以控制在极小范围内，壁厚均匀性更容易保证，长期使用不容易出现局部应力集中导致的开裂问题。

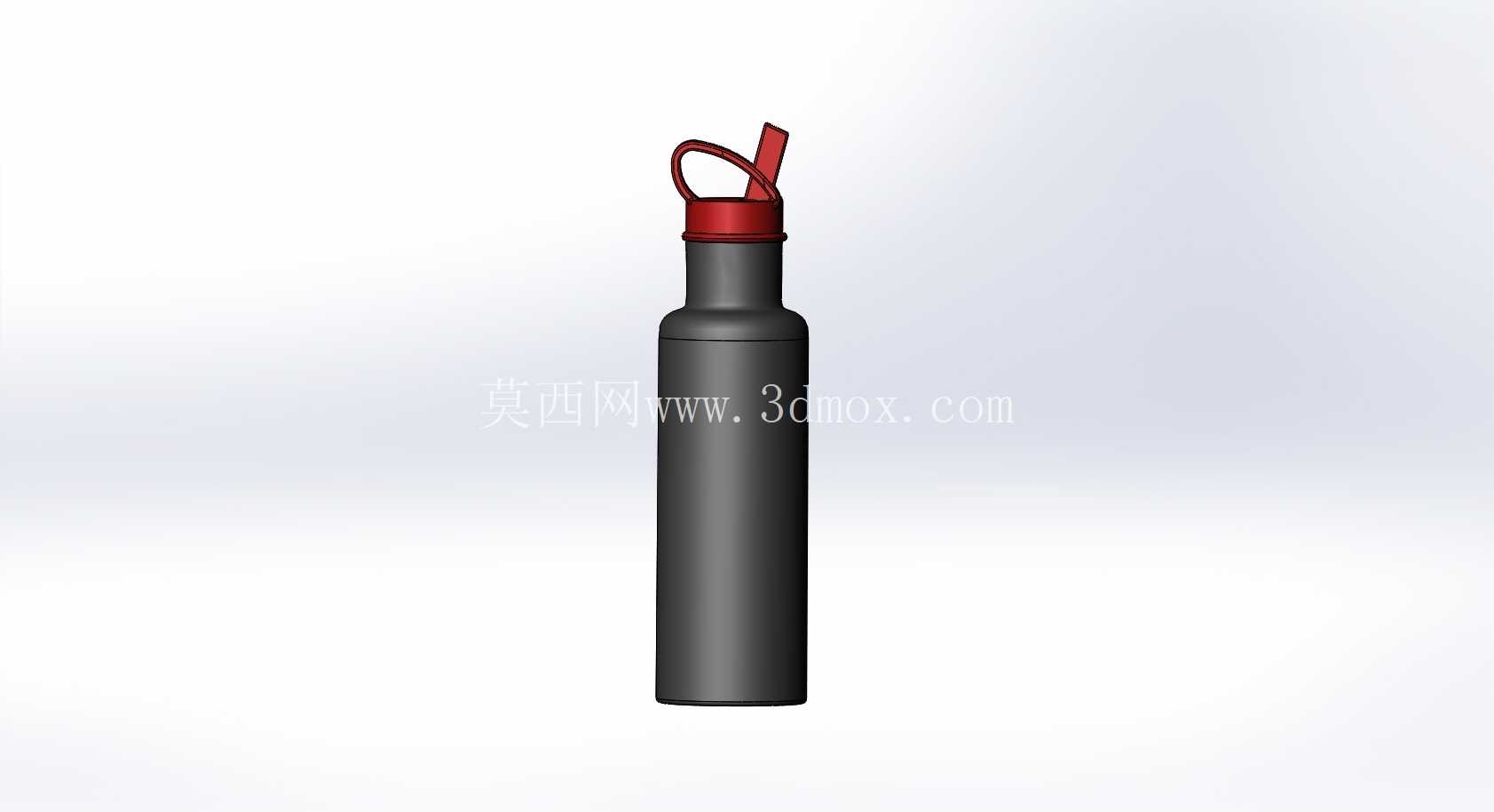

　　瓶盖部分采用旋转卡扣加内置硅胶密封圈的双重密封结构，提手与瓶盖做了一体化铰接设计，提手表面做了圆角钝化处理，拎取时不会硌手，同时提手翻折后可以完全贴合瓶盖顶面，不会额外增加整体收纳高度，外出放置在包内时不会因为提手外凸勾挂其他物品。瓶口的出水通道做了单向阀结构设计，只有在吸吮或者按压瓶身时才会导通水流，日常倒置、侧放甚至从桌面高度意外跌落时，都不会出现漏水情况，解决了普通水瓶放在包内打湿电子设备、纸质文件的痛点。

　　瓶底的吸盘结构是这款产品的核心设计亮点，吸盘采用软质弹性体材质，与瓶身硬塑底座做了包胶注塑结合，放置在光滑的瓷砖、玻璃、金属健身器械台面时，只需要轻按瓶身排出吸盘下方的空气，就能形成可靠的负压吸附力，正常的肘部触碰、器械带动的台面震动都不会让水瓶倾倒，需要拿起时只需要轻掀吸盘边缘的小凸耳破除负压，就能轻松取放，不需要额外用力拉扯。在壁厚设计上，瓶身采用双层中空结构，中间的空气层可以有效阻隔热量传递，装入4摄氏度左右的冷水时，在35摄氏度的室外环境下放置6小时，水温上升幅度可以控制在5摄氏度以内，满足夏季长时间外出的保冷需求，同时双层结构的外层瓶壁不会因为内外温差出现凝露，放置在纸质文件、电子设备旁边也不会打湿周边物品。

　　瓶身表面做了细微的磨砂纹理处理，一方面增加手持时的摩擦力，运动出汗后拎取也不容易打滑，另一方面磨砂表面不容易残留指纹和划痕，长期使用外观保持性更好。整体结构没有多余的零散可拆卸小零件，除了内置的密封圈之外，所有结构件都做了一体化连接设计，日常清洗时没有清洁死角，也不会出现小零件丢失导致产品无法使用的问题。在尺寸边界的把控上，整体高度控制在常规背包侧袋的容纳范围内，装满水后的整体重量符合单手握持的受力范围，长时间拎取不会产生明显的负重感，瓶盖的旋转阻尼做了针对性调校，单手就可以完成拧开和闭合操作，运动过程中不需要双手配合就能完成饮水动作，适配跑步、骑行等运动过程中的单手操作需求。从结构可靠性角度来看，瓶身与瓶盖的连接螺纹做了多圈啮合设计，螺纹牙型采用梯形截面，啮合时的接触面积更大，长期反复开合也不会出现滑牙问题，吸盘与瓶底的结合强度做了拉拔测试，承受正常拎取力度的三倍拉力都不会出现脱落，完全满足日常使用的强度要求。
