乘用车多辐条铝合金轮毂结构设计

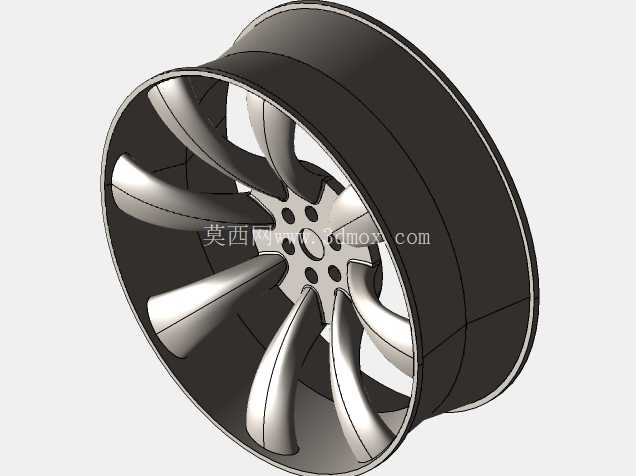

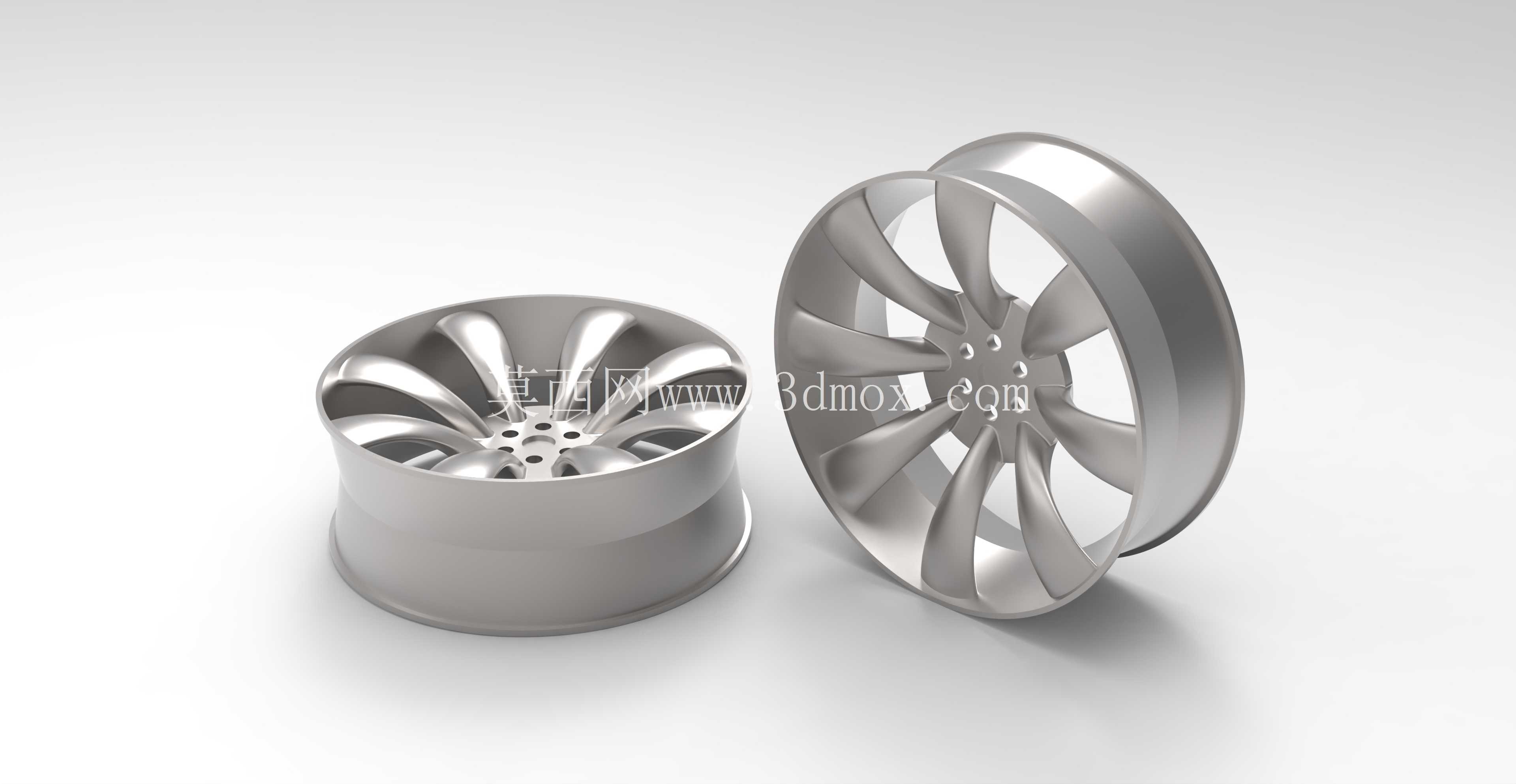

　　这款轮辋的设计核心围绕乘用车日常行驶的工况需求展开，首先要明确的是，轮辋作为车轮总成的核心承载构件，需要同时承担轮胎固定、载荷传递、行驶过程中冲击缓冲的多重作用，日常应用场景覆盖城市铺装路面通勤、城郊非铺装路面短途通行等常规使用场景，适配普通家用紧凑型、中型乘用车的装配需求。从结构设计思路来看，采用多辐条对称布局，首先是兼顾了铸造工艺的成型可行性，辐条的厚度从轮心安装盘位置向轮辋外缘逐步过渡，既避免了壁厚突变带来的铸造应力集中问题，也能在满足抗弯、抗扭强度要求的前提下，尽可能降低构件整体重量，减少非簧载质量，提升车辆行驶过程中的悬挂响应表现。

　　轮心位置的安装面做了平整化处理，螺栓孔采用等节距圆周分布，匹配常规乘用车的轮毂轴承安装法兰尺寸，安装边界上预留了制动系统的避让空间，能够适配常规尺寸的通风刹车盘与浮动式刹车卡钳，不会在转向极限位置出现与转向节、减震器支架的运动干涉。轮辋的胎圈座位置做了符合行业标准的凸缘设计，能够保证轮胎充气后与轮辋的紧密贴合，在高速行驶、紧急变线的工况下避免轮胎脱圈的风险，轮缘部分的圆角过渡处理，既可以减少轮胎拆装过程中对胎圈的损伤，也能在轮胎受到侧向挤压时分散应力，避免轮缘变形导致的气密性问题。

　　从实际使用的功能特性来看，这种多辐条的结构设计，在辐条之间预留了足够的通风间隙，车辆行驶过程中气流可以顺着辐条间隙流向刹车系统，带走制动过程中产生的热量，降低刹车热衰减的发生概率，提升连续制动场景下的行驶安全性。设计过程中需要重点校核的几个尺寸边界，首先是轮辋的标称宽度与适配轮胎的宽度区间匹配，偏距参数要保证车轮安装后与轮拱的位置符合整车外凸量要求，中心孔的尺寸要匹配车型的轴头直径，避免安装后出现车轮偏心抖动的问题，螺栓孔的分布圆直径要严格对应车型的轮毂法兰参数，保证装配后的同轴度。

　　另外在细节处理上，辐条与轮辋连接的位置做了圆弧过渡，减少应力集中点，在车辆经过减速带、坑洼路面受到冲击载荷时，应力可以顺着辐条平滑传递到整个轮辋结构，避免局部应力过大导致的辐条断裂问题。轮辋的整体外形采用亮面金属质感的曲面设计，除了结构功能之外，也兼顾了外观装饰作用，多辐条的旋转视觉效果能够在车辆行驶过程中提升整车的外观精致度。需要注意的是，这类练习用轮辋的结构参数可以根据不同车型的安装需求做适配调整，比如调整偏距数值适配不同的悬挂几何设定，调整辐条厚度适配更高的载荷需求，调整轮辋直径适配不同尺寸的轮胎配置，在建模过程中需要重点保证各个安装尺寸的形位公差，比如安装面的平面度、螺栓孔的位置度、中心孔的同轴度，这些参数直接影响后续装配后的车轮动平衡表现，若尺寸偏差过大，会导致车辆高速行驶时出现方向盘抖动、轮胎异常磨损的问题。胎圈座的直径尺寸需要严格控制公差范围，过大会导致轮胎安装困难，过小则会出现轮胎气密性不足、慢漏气的问题，轮缘的高度尺寸也要符合对应标准，保证轮胎在侧向力作用下的固定可靠性。
