商用健身房腰带深蹲训练器械结构设计

　　从结构设计逻辑来看，器械整体采用落地式无预埋安装方案，底部为整块加厚钢板成型的支撑底座，底座边缘做圆弧过渡处理，避免训练过程中磕碰划伤，底座与地面接触的底面预留防滑橡胶垫安装位，使用时无需打膨胀螺栓固定，依靠自身重量与防滑垫的摩擦力即可保持整机稳定性，适配绝大多数平整的商用健身房地胶地面，安装边界要求为底座周边预留至少600mm的操作空间，满足训练者上下器械、调整配重以及辅助人员保护的空间需求。这款腰带深蹲训练器械主要面向商用健身场景设计，适配商业健身房、体能训练中心、专业运动康复机构的力量训练区布局需求，区别于传统自由重量杠铃深蹲，该器械通过结构导向实现固定轨迹的深蹲动作输出，能够帮助训练者在负重训练过程中保持正确的发力姿态，降低腰椎与膝关节的代偿受力风险，尤其适合腰部有旧伤、无法承受杠铃垂直压迫的训练人群，也适用于新手训练者建立正确的深蹲动作模式。

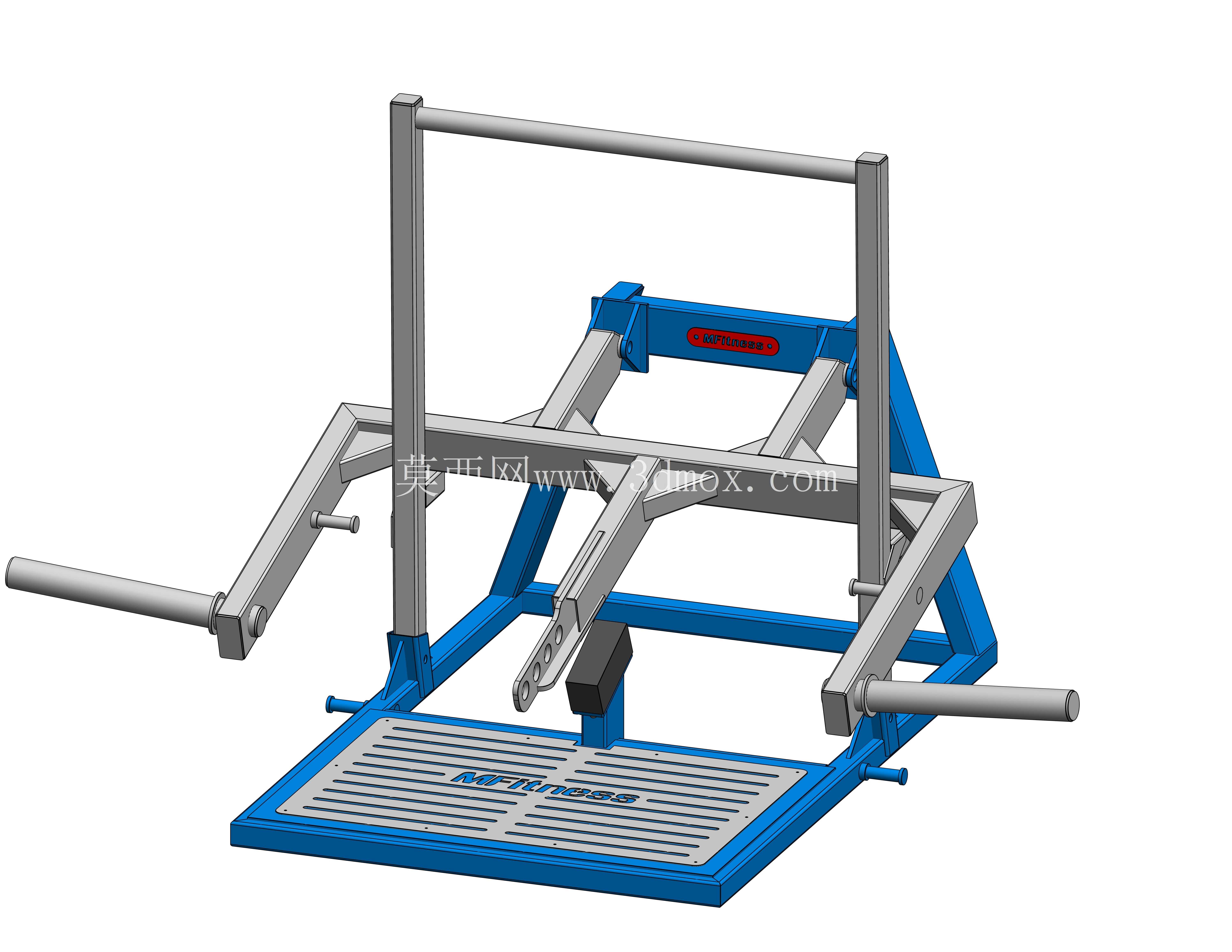

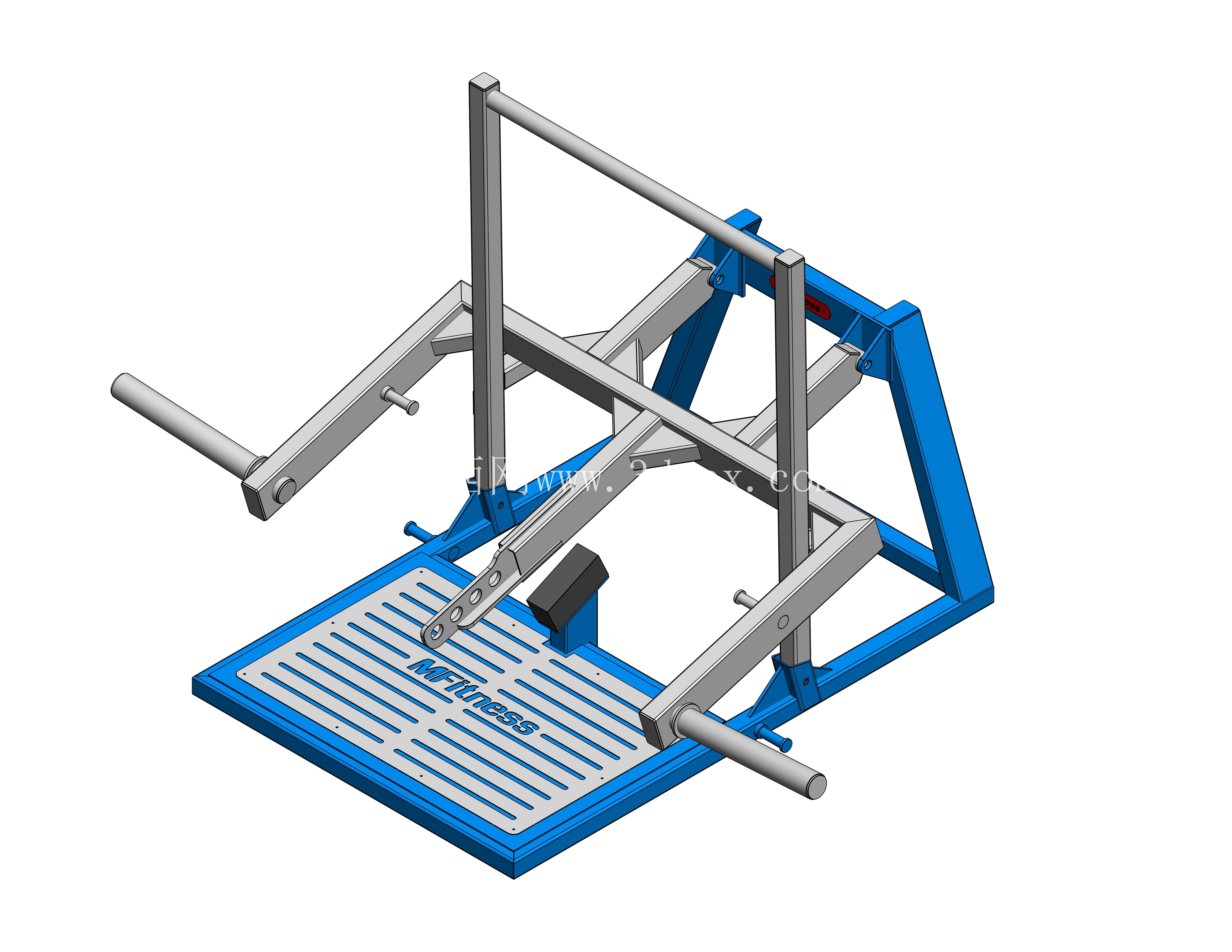

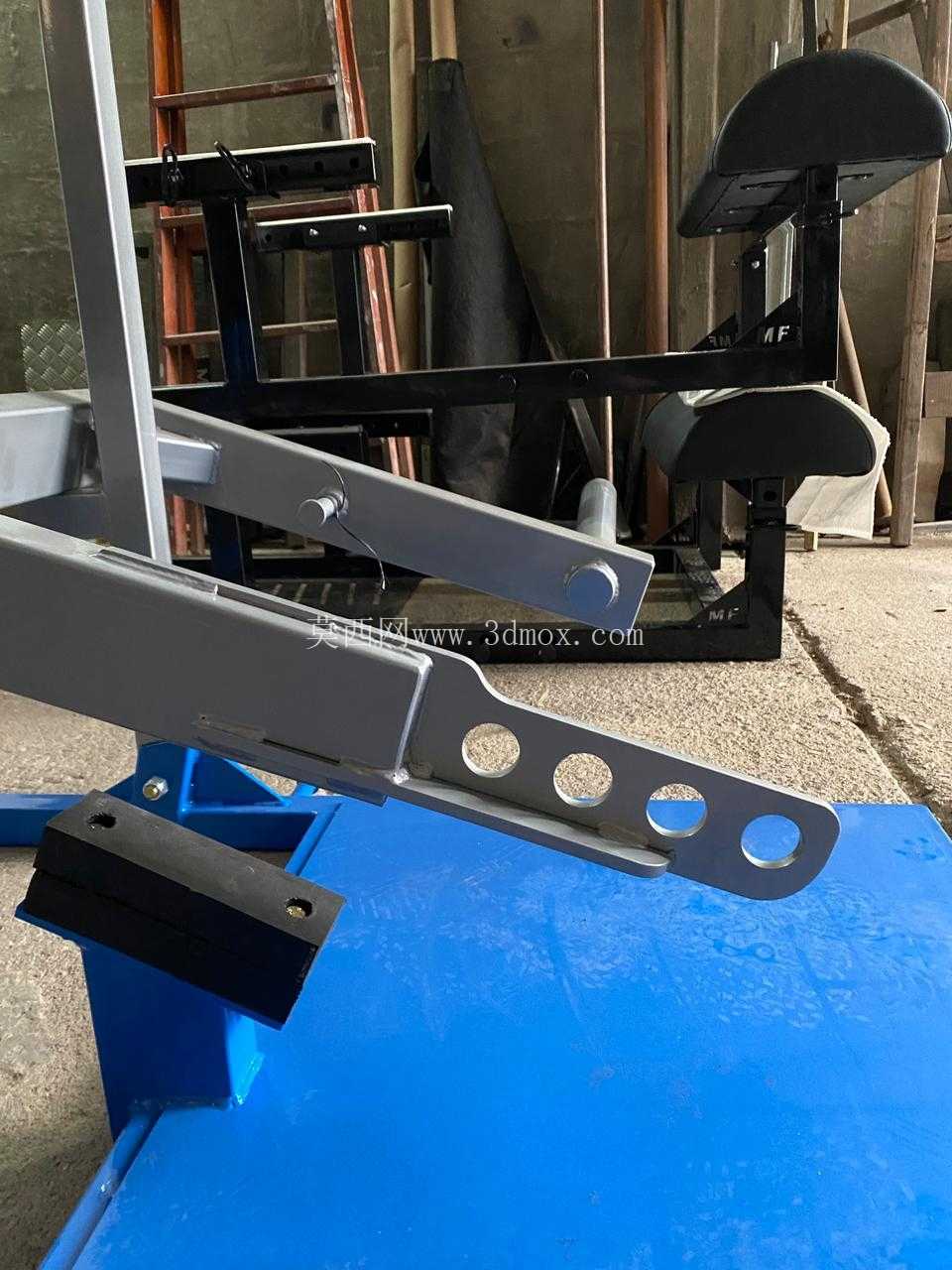

　　器械的主体承重框架采用矩形钢管焊接成型，主受力杆件壁厚不低于3mm，焊接位置做满焊处理后打磨平整做表面喷塑，框架的导向结构采用倾斜角度匹配人体深蹲运动轨迹的设计，轨迹弧度经过人体工学测算，能够在训练者下蹲过程中让负重始终沿下肢发力的垂直方向传递，避免额外的水平分力对关节造成剪切力。器械前端设置有可调节的腰带挂接机构，挂接轴采用实心圆钢加工，表面做镀铬防锈处理，挂接位置设置多档调节孔位，能够适配不同身高、不同腿长的训练者使用，调节孔位间距为50mm，覆盖150cm到195cm身高人群的使用需求，挂接机构与滑动架之间采用耐磨轴套连接，滑动过程无卡顿，长期使用也不会出现晃动异响。

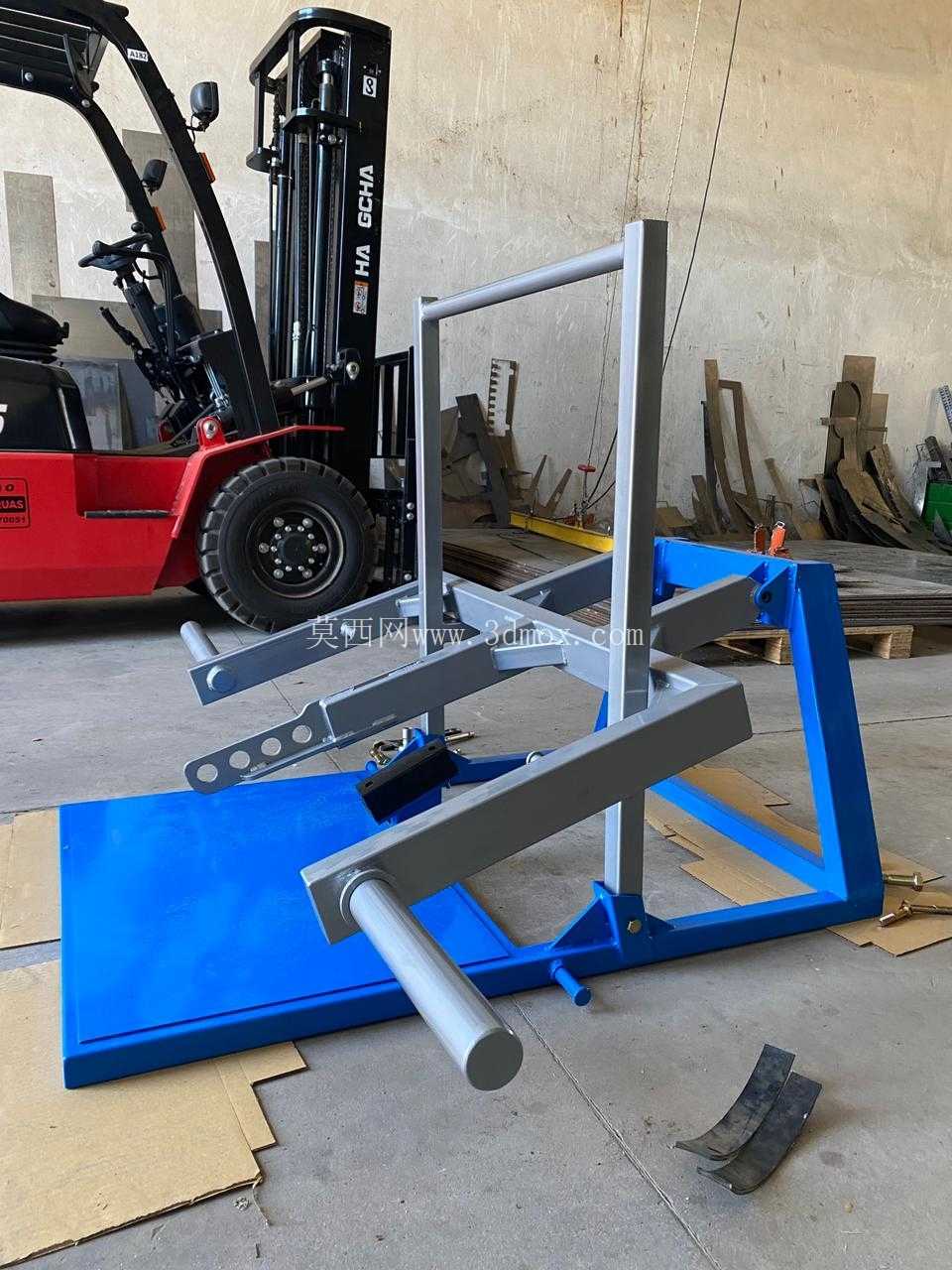

　　器械后侧设置有辅助扶手结构，扶手高度符合人体站立时的手部握持高度，训练者在动作力竭时可以扶住扶手保持身体稳定，也可以在调整站位时借助扶手维持平衡。器械的整体外形尺寸控制在长1800mm、宽1200mm、高1500mm范围内，占地面积小于传统框式深蹲架，能够在有限的健身房空间内灵活排布，底座的蓝色涂装区域为训练者站位标识区，训练时双脚站在蓝色底板区域内即可保证站位与器械轨迹匹配，无需额外的地面标识引导。

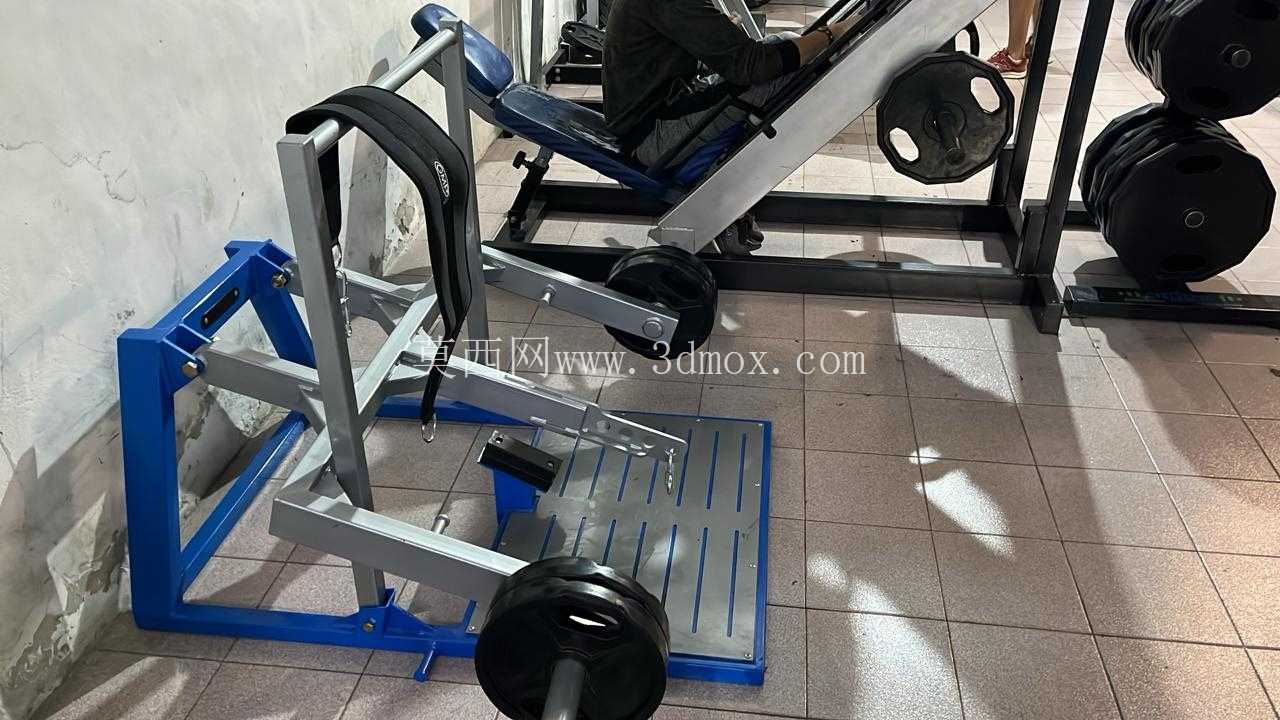

　　从实际使用场景来看，该器械可以搭配腰带式负重装备使用，训练者将负重腰带挂接在前端挂轴上，下蹲过程中负重沿轨迹跟随身体移动，相比传统杠铃深蹲，腰部不需要承担杠铃的垂直压迫力，能够将训练负荷更集中地施加在股四头肌、臀大肌等下肢目标肌群上，提升训练效率的同时降低运动损伤概率。结构设计过程中充分考虑了商用场景的高频率使用需求，所有转动连接位置都设计了润滑脂加注通道，日常维护时可以直接通过注油嘴加注润滑脂，不需要拆解结构，降低运维成本；所有外露的螺栓端部都做了沉头处理或者加装防护帽，避免训练过程中剐蹭衣物或者皮肤；框架的喷塑层采用户外级粉末喷涂，耐汗渍腐蚀、耐摩擦，长期高频使用也不会出现掉漆生锈的问题。器械的滑动架上设置有限位块安装位，可以根据训练者的动作幅度需求调整下限位位置，避免下蹲过深造成膝关节压力过大，也可以在训练力竭时起到安全保护作用，防止负重快速下坠造成运动损伤。
