水冷高速雕刻机电主轴三维结构设计

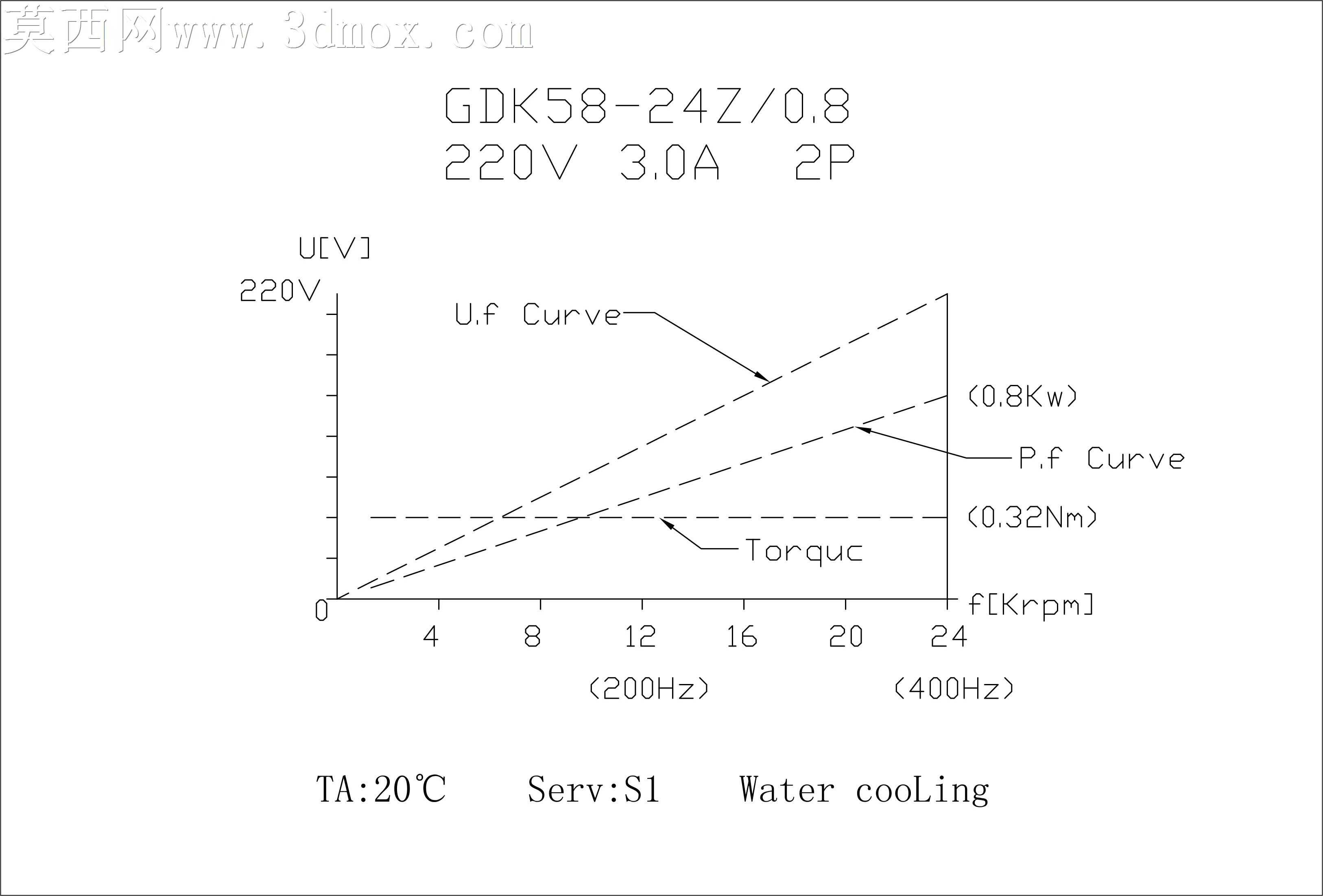

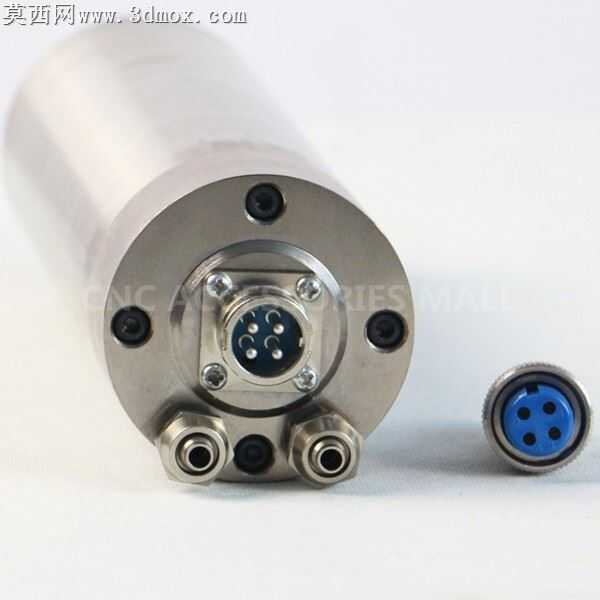

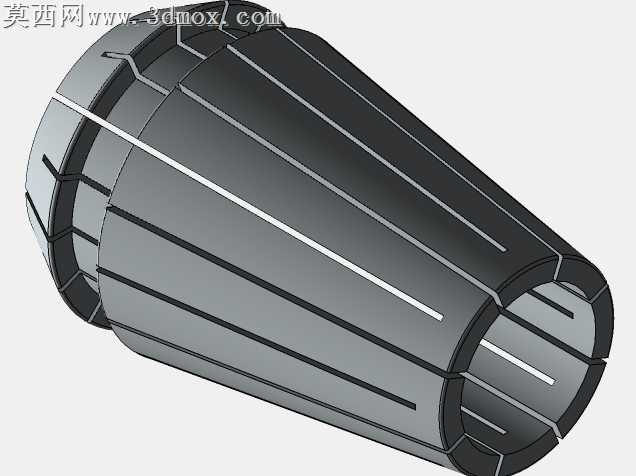

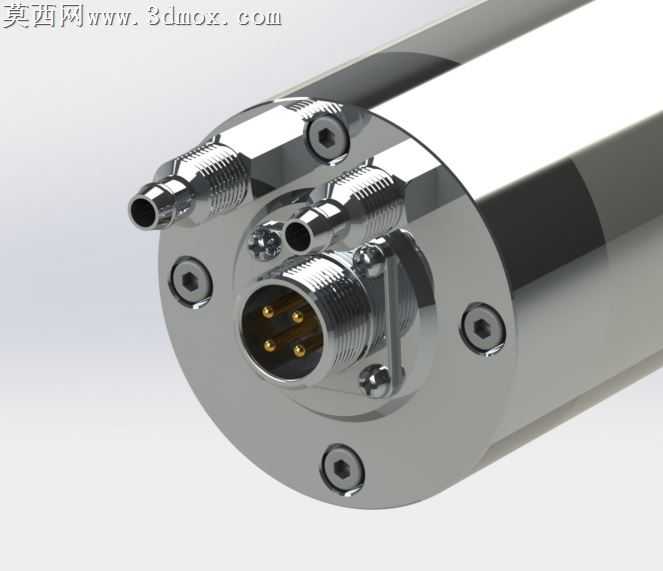

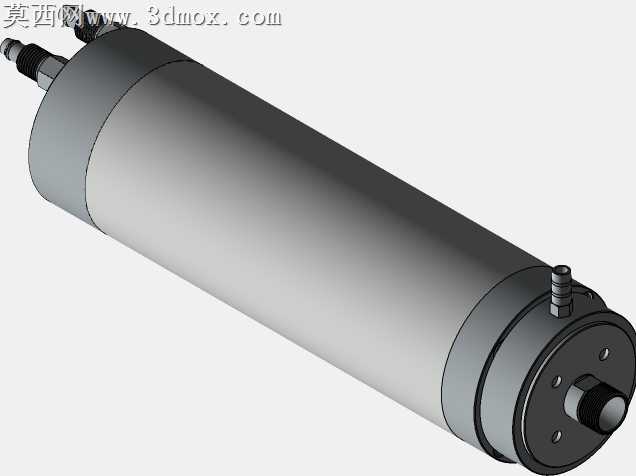

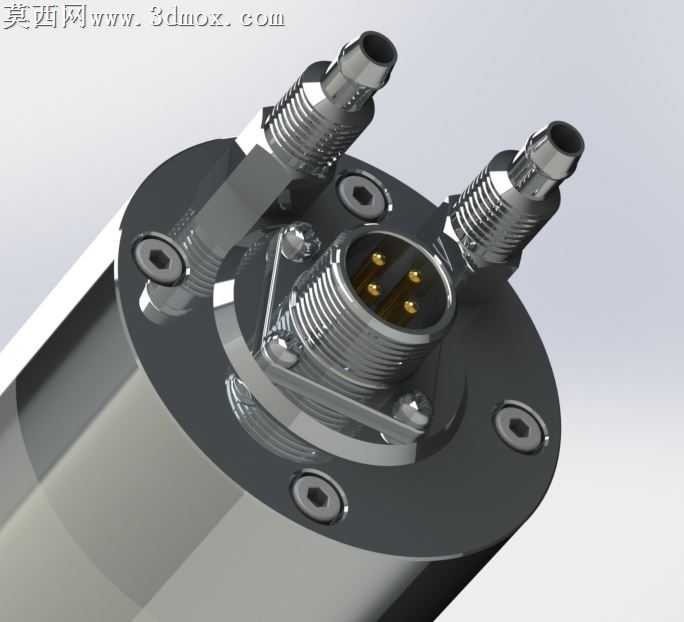

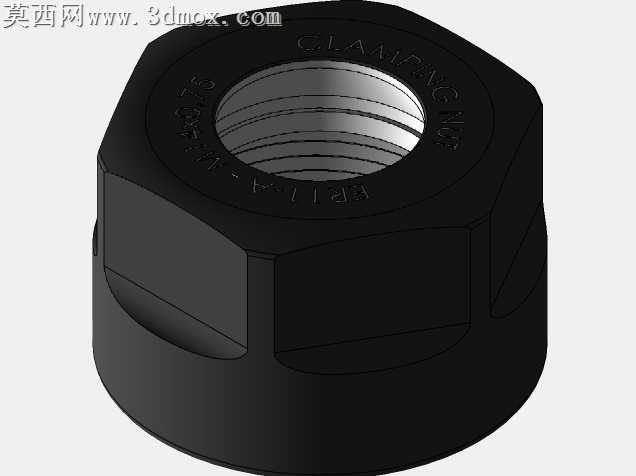

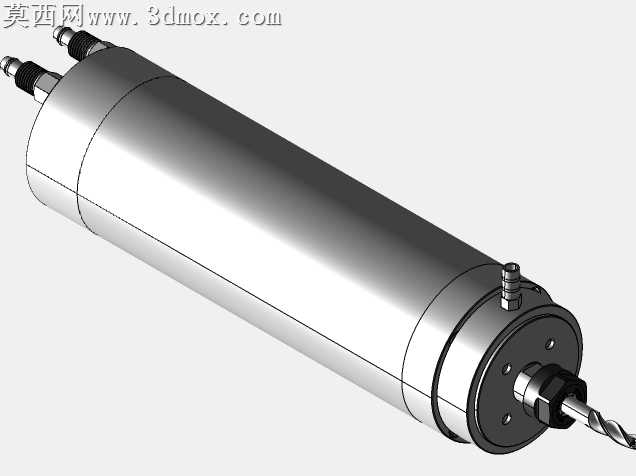

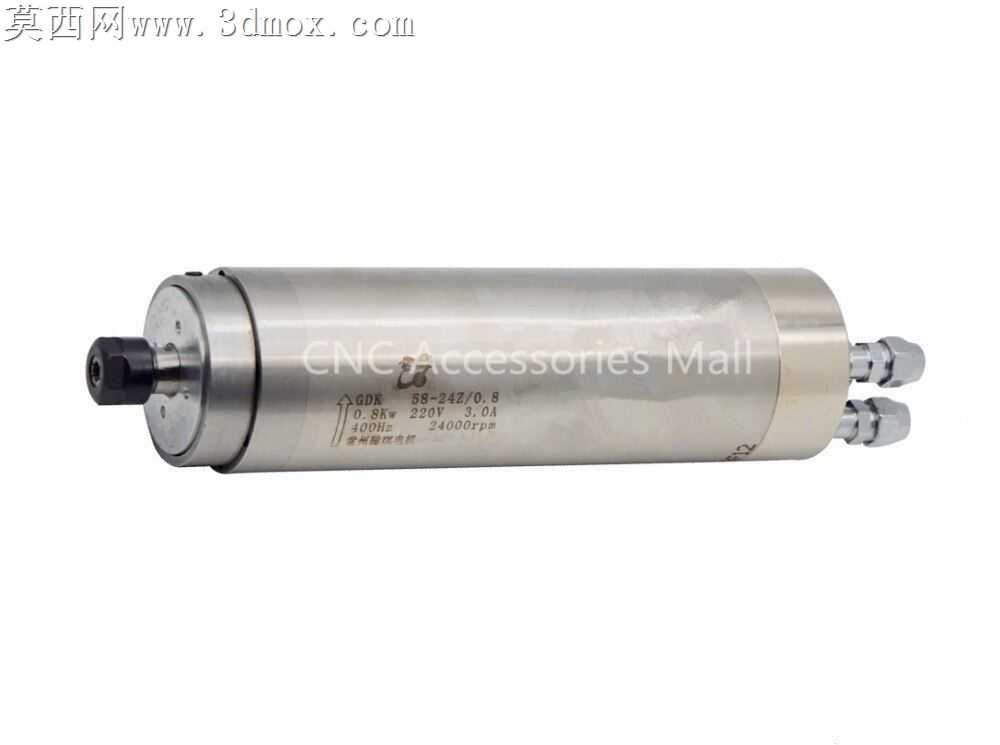

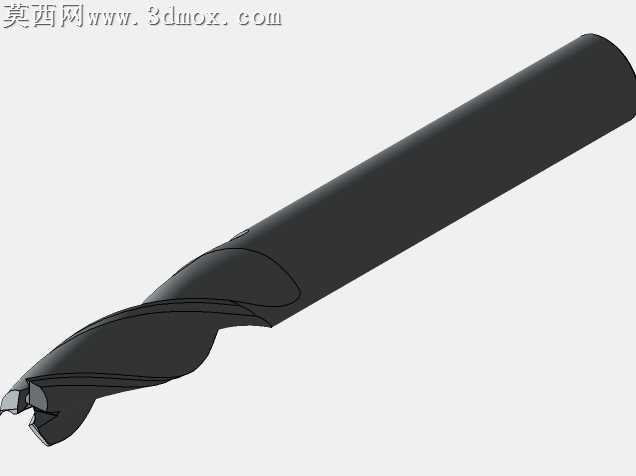

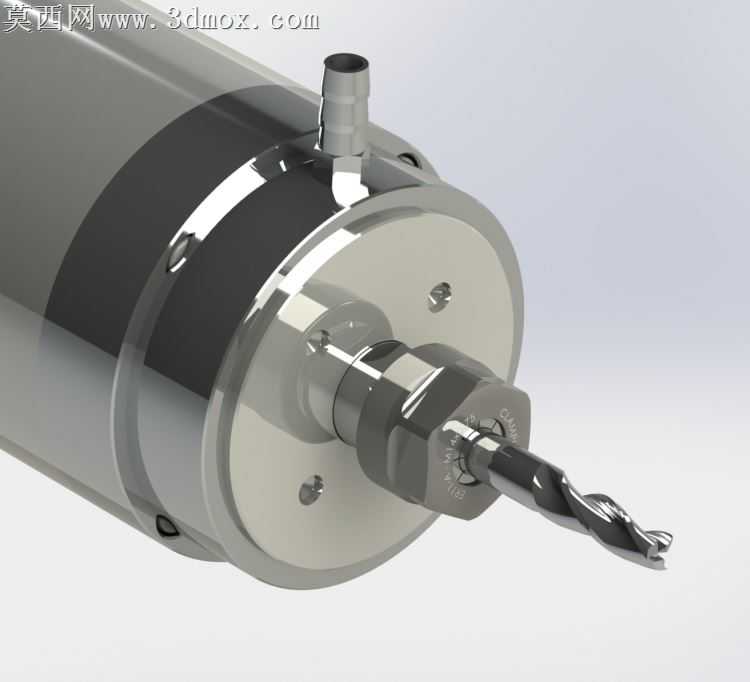

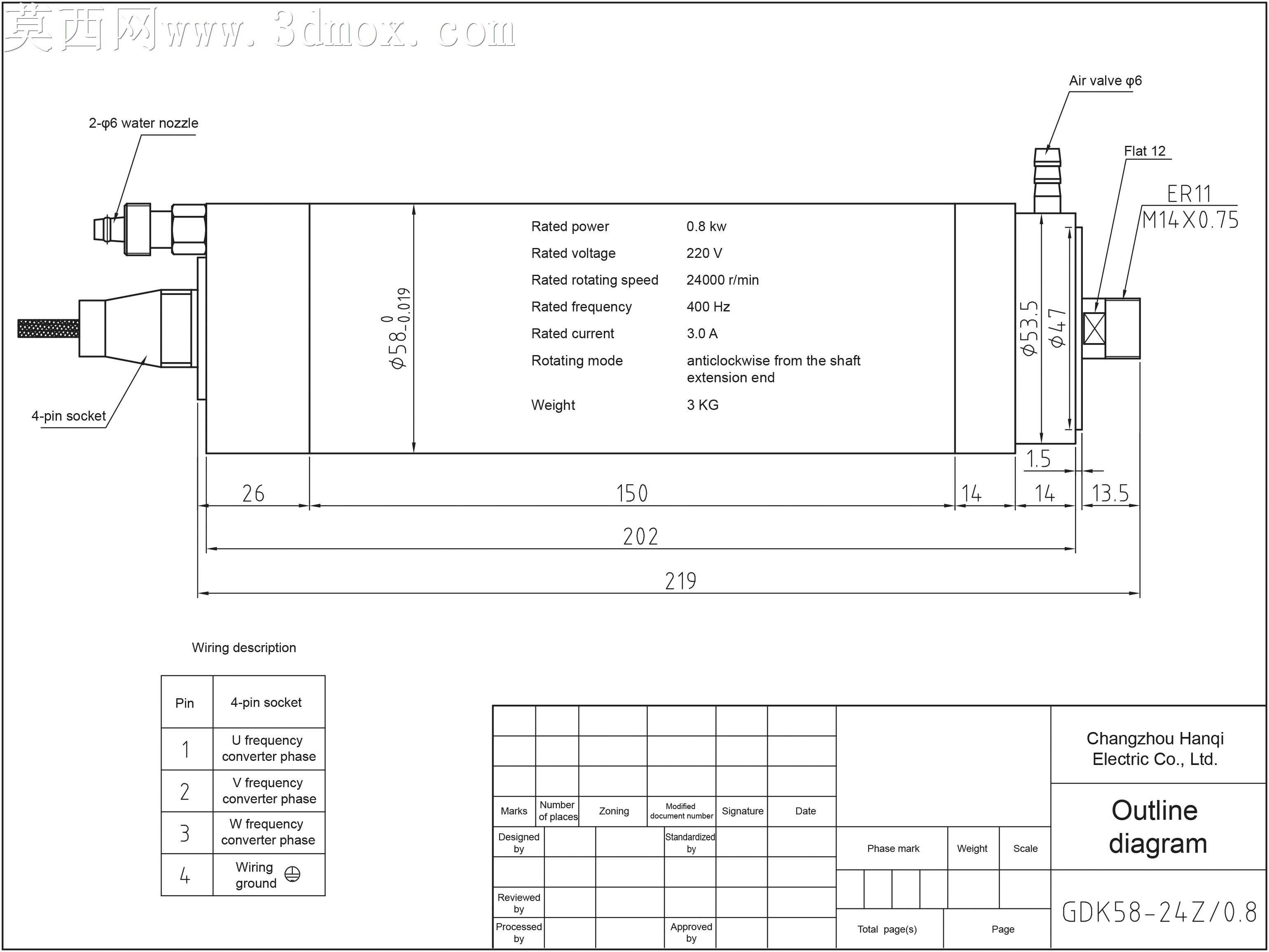

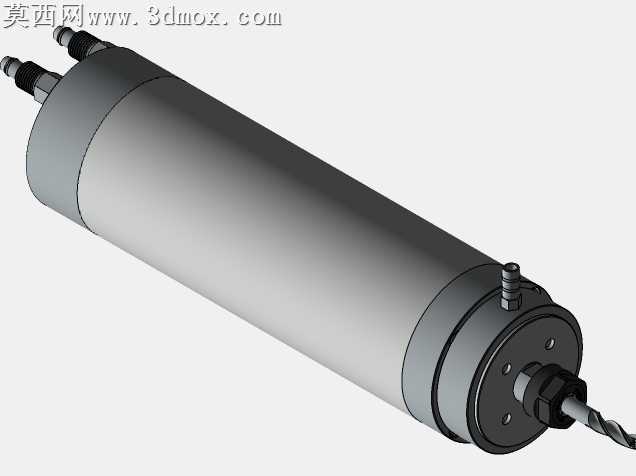

本模型为水冷型高速雕刻机电主轴的三维数字化设计成果，建模过程严格遵循实际工业产品的尺寸规范与装配逻辑，完整还原了该类主轴的核心结构特征。建模阶段采用自顶向下的设计思路，首先搭建主轴整体的装配基准坐标系，依次完成主轴壳体、水冷回路接口、航空电源连接器、端盖紧固螺钉、轴承安装位、ER夹头装配端等核心部件的参数化建模，各部件间的配合公差完全参照实际量产主轴的装配要求设定，保证虚拟装配状态下无结构干涉，可直观呈现各组件的相对位置与连接关系。材质渲染阶段针对不同部件的实际材质属性进行精细化调整：主轴主体金属壳体采用哑光不锈钢材质，调整金属粗糙度与反射参数还原金属加工后的细腻磨砂质感；水冷接头与航空插头的金属螺纹部分做亮面镀铬材质处理，还原金属机加工后的高光质感；端盖紧固螺钉做发黑处理的金属材质，区分不同部件的工艺特征；接口内部的绝缘部件、插针分别采用工程塑料与铜质金属材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度与真实感。结构设计上完整还原了该款主轴的水冷散热结构，顶部两个水冷接头对应内部循环冷却流道，可直观展示水冷回路的外接位置；四芯航空连接器集成了主轴的动力供电接线端，符合高频高速主轴的供电接线规范；端盖周向均匀分布的紧固螺钉实现端盖与壳体的刚性连接，保证主轴高速运转时的结构稳定性；前端ER夹头安装位的尺寸严格匹配ER11型夹头标准，可直观展示刀具装夹的结构形式。整体建模过程兼顾了结构准确性与视觉呈现效果，既完整还原了产品的机械结构细节，也通过精细化的材质渲染还原了工业产品的真实质感，可用于雕刻机设备的整机装配验证、主轴结构原理展示、相关教学演示等场景，能够清晰呈现水冷高速电主轴的结构组成与设计特点。
