便携翻盖式运动饮水瓶结构设计

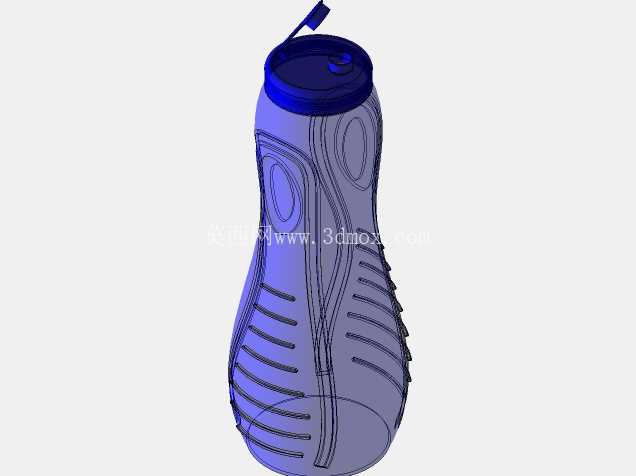

这款便携饮水瓶的结构设计，首先围绕户外出行、日常通勤、运动健身三类高频使用场景展开，在手持握持区域做了贴合手掌自然弯曲弧度的内收处理，瓶身侧面的防滑肋条采用等距排布的横向凹槽结构，深度控制在1.2mm，既不会在注塑成型时产生壁厚不均导致的缩痕，也能在手部出汗或者佩戴薄手套操作时提供足够的摩擦阻力，避免湿滑脱手。瓶身整体采用上窄下宽的收腰造型，底部的支撑面做了3mm宽度的外翻边设计，放置在倾斜角度不超过15度的平面上都能保持稳定，不会因为轻微碰撞发生倾倒，适配办公桌、健身器材杯架、户外岩石台面等多种放置场景。

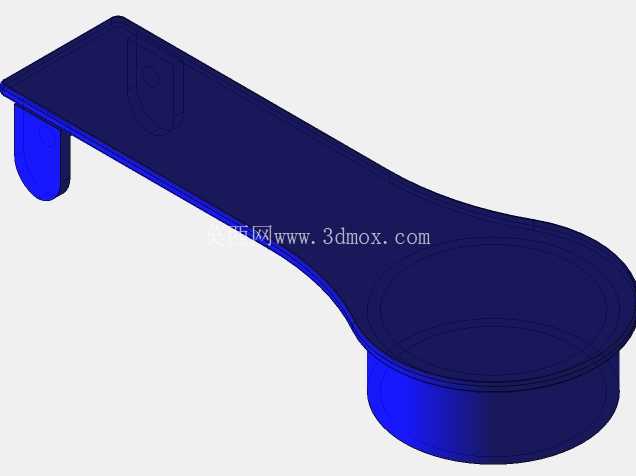

翻盖结构的设计是整个产品的核心功能点，翻盖与瓶身主体采用一体化的塑料铰链连接，铰链位置做了0.8mm的薄壁柔性连接区，经过反复开合疲劳验证，能够承受超过千次的开合动作不会出现断裂失效，翻盖顶部的凸起拨片尺寸设置为12mm长、8mm宽，单指即可轻松施力掀开，不需要双手配合操作，满足运动过程中单手持瓶饮水的使用需求。瓶口位置做了内嵌式的密封胶圈安装槽，胶圈采用食品级硅胶材质，过盈量控制在0.5mm，翻盖闭合时能够完全贴合瓶口端面，即使瓶身倒置或者放在背包中受到挤压，也不会出现液体渗漏的情况，避免打湿包内电子设备、纸质文件等物品。

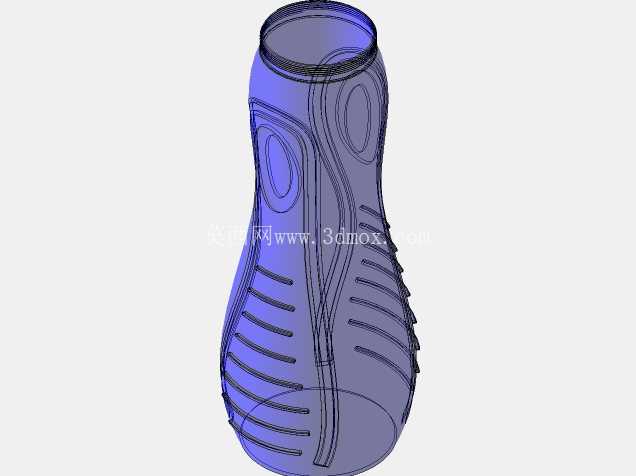

瓶身的壁厚设计遵循均匀等厚原则，整体壁厚保持在2mm，在铰链位置、底部支撑位置做了局部加厚到2.5mm的加强处理，既能够保证整体结构的抗冲击强度，从1.2米高度自由跌落到水泥地面不会出现开裂破损，也能控制整体的材料用量，降低注塑生产的原料成本。瓶身内部的过渡位置全部采用R3以上的圆角过渡，没有尖锐的内角结构，一方面能够避免注塑过程中出现应力集中导致的产品开裂，另一方面也方便日常使用后的清洗，不会残留污渍形成卫生死角。

从安装边界尺寸来看，瓶身整体高度控制在220mm，最大直径位置在瓶身下部为78mm，能够适配市面上绝大多数车载杯架、背包侧袋的尺寸要求，不需要额外调整携带空间。瓶口的螺纹采用标准的通用瓶口螺纹规格，后续如果需要更换不同类型的瓶盖，比如直饮盖、吸管盖，都可以直接适配，不需要重新开模生产对应的连接结构，提升了产品的配件通用性。瓶身表面的标识区域预留了35mm*50mm的平整平面，方便后续做丝印logo、产品参数标识等后处理工艺，不会因为曲面弧度导致印刷图案变形。

在结构细节处理上，翻盖的闭合位置做了隐藏式的卡扣结构，卡扣的扣合量设置为1.5mm，闭合时会有清晰的反馈手感，用户不需要反复确认就可以知道瓶盖已经完全扣合，卡扣的解锁力度设置在15N，既不会因为日常携带过程中的晃动导致卡扣意外弹开，也不会因为解锁力度过大导致单手操作困难。瓶身底部的凹槽结构除了防滑作用之外，还能够在堆叠放置时起到定位作用，多个同型号水瓶堆叠存放时，上方瓶子的底部可以嵌入下方瓶子的翻盖位置，减少仓储运输过程中占用的空间，提升物流装载效率。

整个产品的结构设计没有多余的装饰性结构，所有的曲面造型、肋条结构、凸起特征都服务于实际使用功能，在保证结构强度、使用便利性的前提下，尽可能简化模具结构，减少抽芯、滑块等复杂模具结构的使用，降低量产时的模具成本和生产不良率。针对不同使用场景的需求，瓶身的材质可以选用食品级PP或者Tritan材质，两种材质的收缩率差异在结构设计时已经做了预留，不需要修改整体结构就可以直接切换原料生产，适配不同定位的产品线需求。
