小轮特技自行车整车结构三维设计

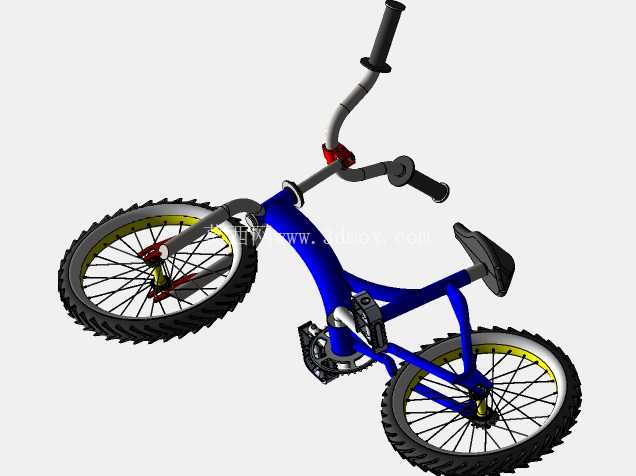

本次完成的小轮特技自行车三维装配模型，完全围绕特技骑行的实际使用场景搭建结构逻辑，区别于普通通勤自行车的设计取向，所有部件的选型与装配关系都优先考虑冲击载荷下的结构可靠性与动作操作的灵活性。从实际应用场景来看，这类车型主要适配平地花式、街式特技、小轮场地竞速等骑行场景，日常使用中需要频繁承受起跳落地的垂直冲击、转把动作的扭转载荷、侧滑动作的横向受力，因此在结构设计阶段就对各部件的连接刚度做了针对性的匹配。

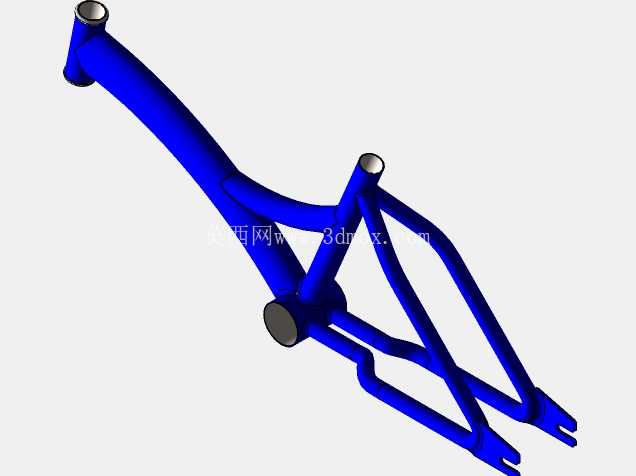

从设计思路层面展开，首先确定的是车架的核心安装边界，整车轴距控制在适配特技动作的短轴距范围，相比普通通勤自行车缩短约15%，这样的尺寸设定可以让车辆在做抬前轮、后轮滑、转体等动作时拥有更灵活的转向响应，同时车架上管与下管的连接位置做了加强筋结构的预留，避免大冲击下出现焊缝开裂的问题。车架立管角度设定为更偏向垂直的角度，能够让骑行者的重心更靠近车辆中心，在做平衡类特技时更容易调整重心位置。

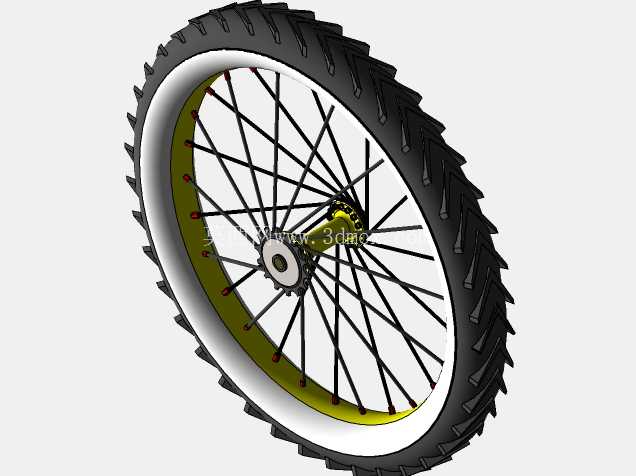

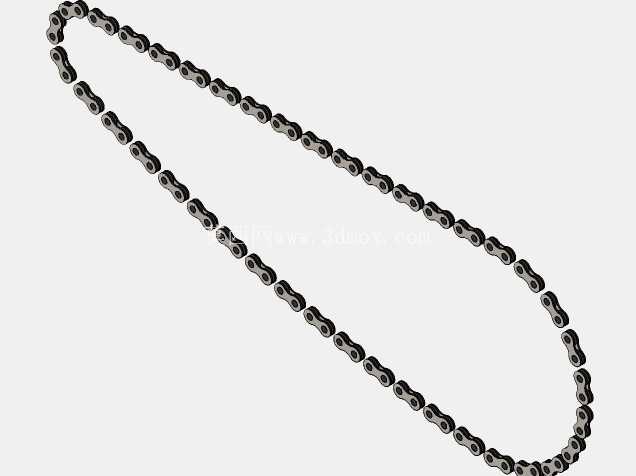

轮组部分的设计完全匹配特技使用需求，车圈采用加厚的双层圈结构，辐条采用交叉编法，每根辐条的张紧力在装配时做了均匀设定，能够承受落地时的不均匀冲击，避免轮组偏摆。轮胎选用大颗粒花纹的厚壁橡胶胎，胎面宽度比通勤自行车宽出近一倍，既可以在做侧滑动作时提供足够的侧向抓地力，也能缓冲落地时的冲击，减少对车架与骑行者的反作用力。前后轮轴的安装位置预留了足够的调节余量，可以根据骑行者的使用习惯调整链条张紧度，同时轴档结构做了防松设计，避免频繁冲击下轴芯松动。

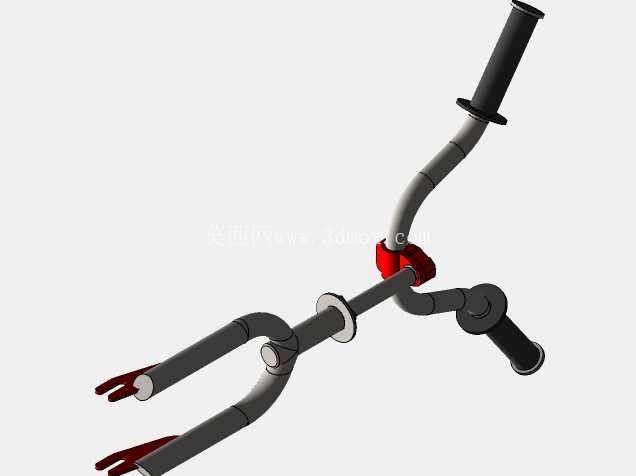

转向系统部分，车把采用高抬升的小燕把结构，把套位置的宽度经过适配，既不会过宽影响转把动作的灵活性，也不会过窄导致操控稳定性下降。把立与前叉的连接采用锁紧力更强的对锁结构，前叉立管与车架头管的配合选用密封轴承，既可以保证转向的顺滑度，也能阻挡户外使用时的泥沙进入轴承间隙，延长部件使用寿命。刹车走线的位置做了内走线预留，避免做转把动作时线材缠绕影响操作。

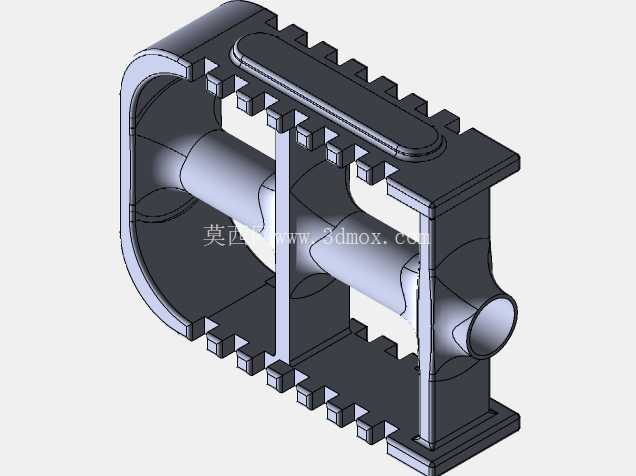

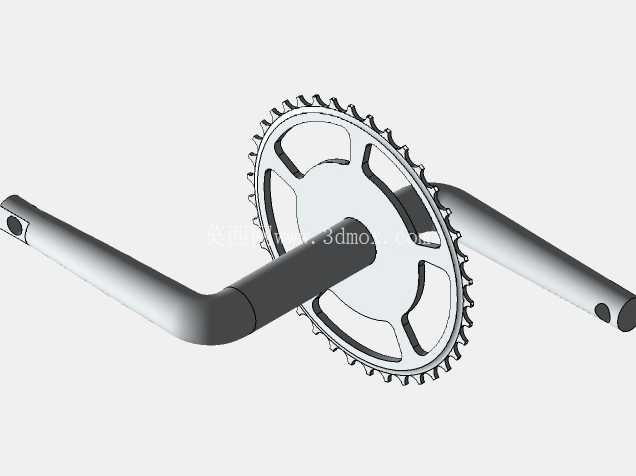

传动与脚踏部分，曲柄采用短尺寸设计，相比普通自行车曲柄缩短约20mm，这样的设定可以避免做特技动作时曲柄碰到地面或者障碍物，牙盘采用单片结构，搭配护盘设计，防止动作过程中裤脚卷入或者牙盘磕碰变形。脚踏采用宽面防滑结构，表面的防滑钉可以牢牢卡住鞋底，在做跳跃动作时避免脚从脚踏上滑脱。座垫的位置设定得相对较低，座垫造型偏窄小，既不会在做动作时阻碍腿部的活动空间，也能在需要坐骑的时候提供基础的支撑。

整车装配过程中，所有连接部位的配合公差都按照实际生产的装配要求设定，转动部件预留了合理的活动间隙，固定连接部位的锁紧结构都做了防松设计的还原，比如螺纹连接处的防松垫片、快拆结构的锁紧凸轮都在模型中做了完整呈现。从安装边界来看，整车所有外伸部件都没有超出轮组的外侧轮廓，避免做动作时部件磕碰障碍物，各部件之间的运动间隙经过校核，转向打到最大角度时不会出现轮胎蹭车架、刹车块蹭车圈的问题，脚踏转到最低位置时与地面的预留间隙足够，不会在倾斜车身时刮到地面。

这类三维装配模型可以直接用于后续的结构优化、零部件选型校核，也可以作为特技自行车入门设计的参考模板，建模过程中还原的所有装配关系都与实际量产车型的装配逻辑一致，没有出现结构干涉、运动路径冲突的问题，能够直观呈现小轮特技自行车从车架到各个附属部件的完整连接逻辑，帮助结构设计从业者快速理解这类非通勤类自行车的设计差异点。
