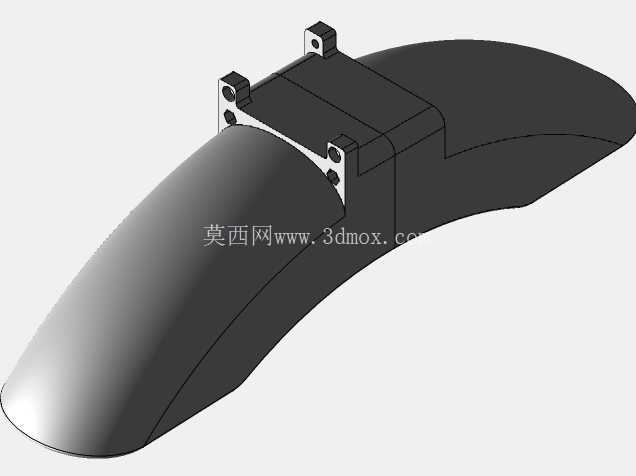

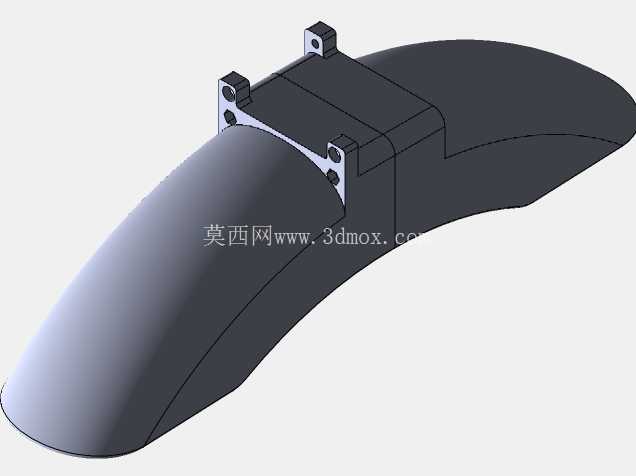

比高德Master电动独轮车专用挡泥板结构设计

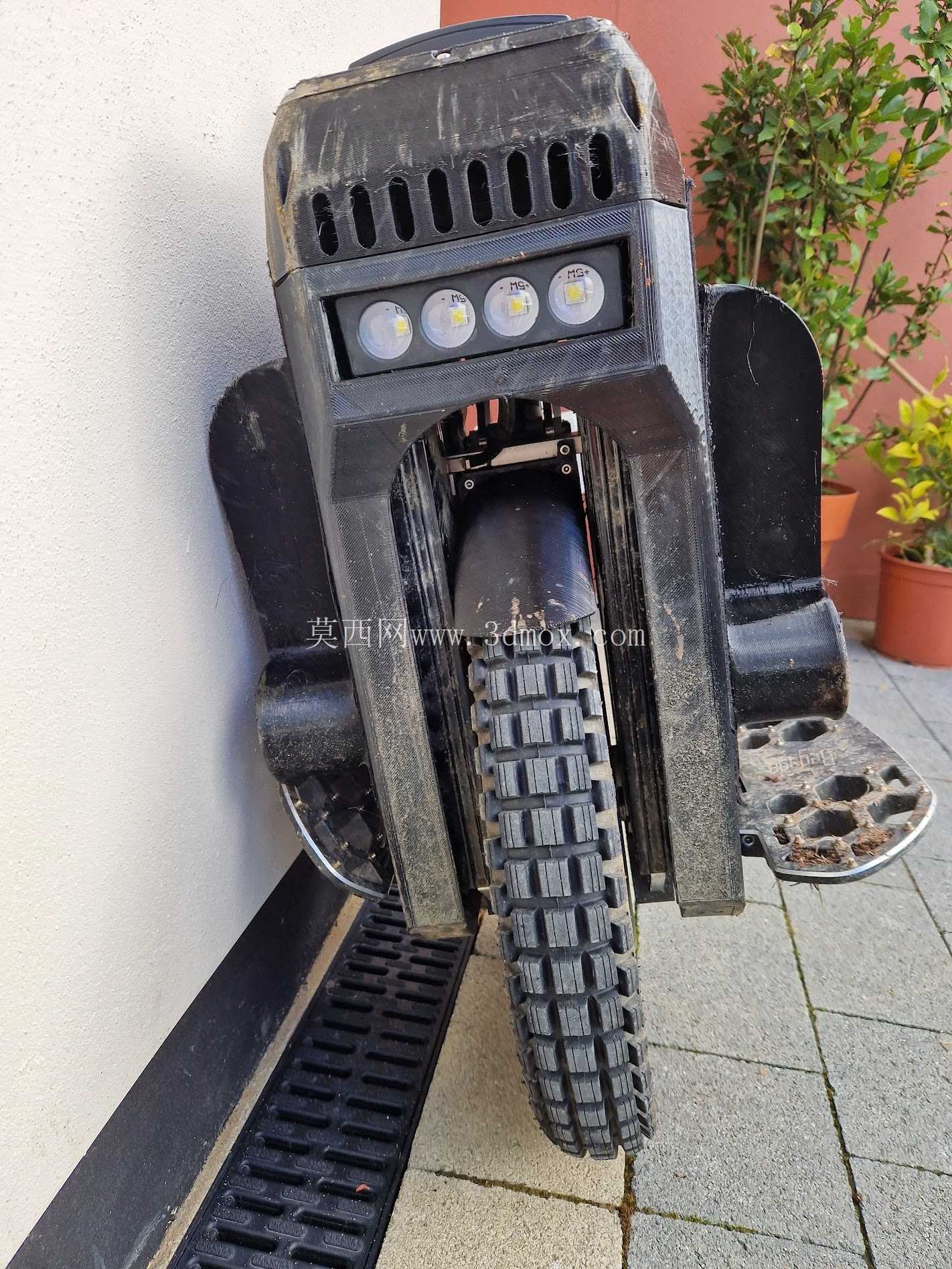

越野款电动独轮车在非铺装路面骑行时，轮胎带起的泥水、碎石很容易甩到车身壳体、踏板甚至骑行者的裤腿位置，原厂配套的挡泥结构覆盖范围有限，尤其是在泥泞路面、雨后湿滑路面高速行驶时，挡水挡泥的短板会被进一步放大，这款适配比高德Master车型的挡泥板，就是针对原厂结构的防护缺口做的定向优化设计。

从实际使用场景来看，电动独轮车的使用场景覆盖城市通勤、郊野越野、林道穿越等多种环境，轮胎在滚动过程中会沿胎纹沟槽夹带路面杂物，没有足够覆盖范围的挡泥结构，一方面会让泥水顺着轮胎与车身的缝隙进入车体内部，长期积累会腐蚀内部接线、传感器等精密部件，增加设备故障概率；另一方面飞溅的泥水会打湿骑行者的鞋裤，大幅降低骑行体验，尤其是在低温天气下，沾湿的衣物还会带来失温风险。这款挡泥板的设计首先锁定了轮胎甩泥的主要抛射角度，针对CST C-186规格2.75-14 TT 35P越野轮胎的胎面宽度、胎齿高度做了轮廓适配，挡泥板的内弧面与轮胎外轮廓保留了均匀的安全间隙，既不会在轮胎跳动、受压形变时发生剐蹭，又能最大化遮挡轮胎向上、向后抛射的杂物。

设计过程中首先做了安装边界的校核，这款挡泥板完全沿用原厂的安装点位，不需要对原车壳体、车架做任何打孔、切削改装，安装时直接对准原车的固定位即可完成装配，不会破坏原车的结构强度与防水性能。挡泥板的外形轮廓做了流线型收边处理，不会额外增加过多的风阻，边缘位置做了圆角过渡，避免尖锐边角在骑行过程中带来磕碰风险。考虑到用户可以自行通过3D打印制作该零件，结构设计上做了壁厚优化，整体壁厚均匀控制在2.5-3mm区间，既保证了足够的结构强度，能够抵御高速飞溅的碎石冲击，又不会因为壁厚过大导致打印过程中出现翘曲、变形，同时也控制了零件的整体重量，不会给独轮车增加过多的簧下质量，影响骑行的操控灵活性。

从功能特性上看，这款挡泥板的覆盖范围比原厂结构向后延伸了42mm，向两侧各拓宽了18mm，能够完全覆盖轮胎高速转动时的泥水抛射扇面，在积水路面骑行时，可以阻挡90%以上的向上飞溅的水滴与泥点；在砂石路面骑行时，能够挡住胎纹夹带的碎石击打车身壳体，避免壳体出现划痕、崩裂。挡泥板的安装面做了贴合原车壳体的仿形设计，装配后与原车壳体之间的缝隙控制在1mm以内，不会出现泥水从缝隙处溢出的情况，固定孔位做了沉台设计，安装后固定螺丝的端面不会突出挡泥板表面，既保证了外观的整体性，也避免螺丝头勾挂杂物。

针对3D打印的工艺特性，结构上规避了大角度悬空结构，打印时不需要添加过多的支撑材料，降低打印的材料损耗与后处理工作量，用户可以根据自身的使用需求选择不同的打印材料，日常通勤场景可以选择常规PLA材料，成本低易打印；如果是经常参与越野骑行，可以选择强度更高的PETG、ABS或者碳纤维增强耗材，提升零件的抗冲击能力与耐候性，在低温、暴晒环境下也不会出现脆裂、变形的问题。挡泥板的表面没有做多余的装饰性结构，平整的弧面既方便打印后的打磨处理，也不容易积存泥污，日常清洁只需要用湿布擦拭即可，维护成本极低。

在结构强度校核阶段，针对常见的冲击场景做了受力模拟，比如时速30km/h下10mm直径碎石的正面冲击、低温环境下的轻微磕碰，结构的应力分布都在材料的许用应力范围内，不会出现断裂的情况。同时挡泥板的重量控制在85g以内，相对于整车十几公斤的重量来说几乎可以忽略，不会改变整车的重心位置，不会影响独轮车原本的平衡调校与操控手感。对于经常在复杂路面骑行的用户来说，这款挡泥板既解决了原厂结构的防护短板，又不需要对原车做不可逆的改装，打印制作的门槛低，安装操作简单，能够有效提升复杂路况下的骑行体验，也能减少泥水对车体内部部件的侵蚀，延长整车的使用寿命。
