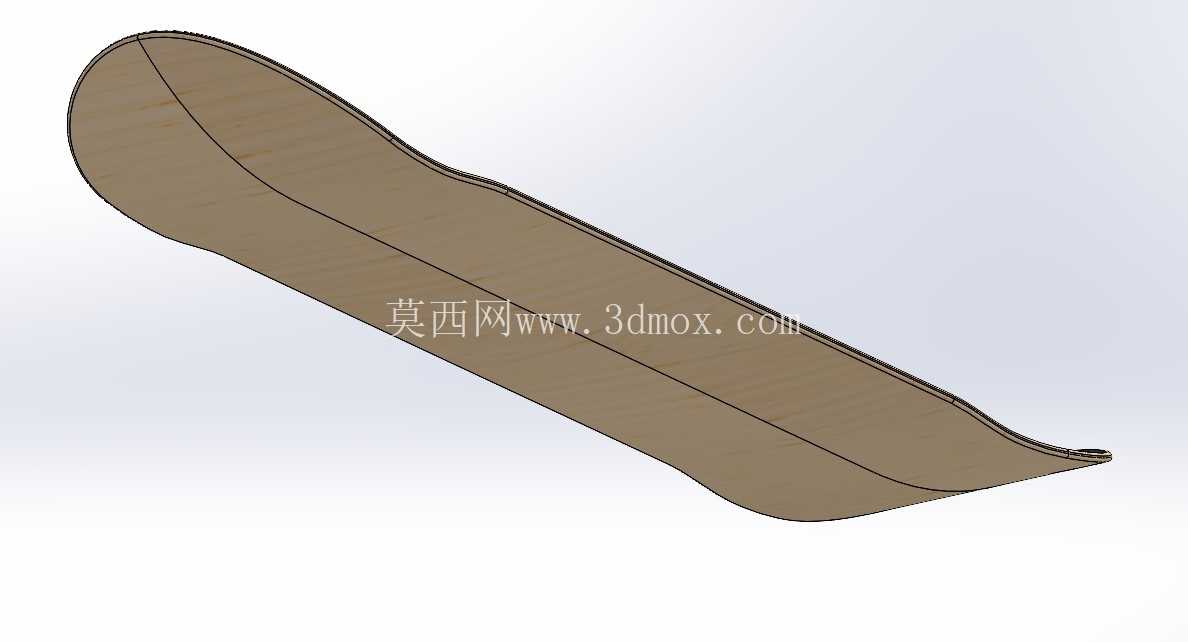

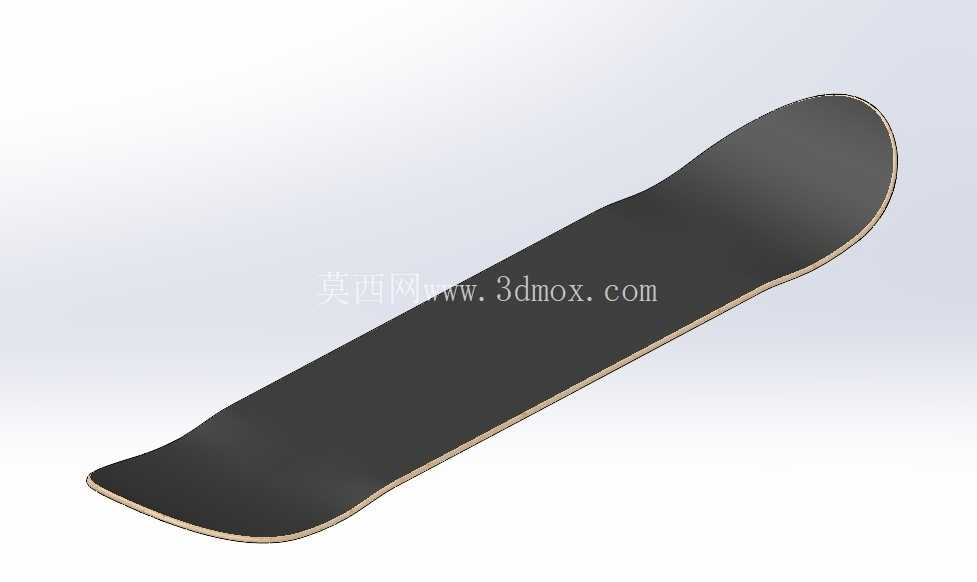

双翘街式滑板板面三维结构设计

日常做运动器材类结构建模时，街式滑板板面的曲面处理是很考验建模功底的环节，不同于工业输送类平板的规则曲面，滑板板面的弧度需要完全匹配滑手做动作时的脚感反馈，不能只追求外观流畅忽略实际使用中的受力逻辑。从实际应用场景来看，这类双翘板面主要适配街头滑板场景，不管是台阶 Ollie、杆上研磨还是坡道转体动作，板面的结构强度、脚窝深度、翘度角度都直接影响动作完成度和使用安全性，很多新手建模时容易把板面做成均匀厚度的等厚曲面，实际生产中滑板板面的厚度是渐变的，板头板尾的翘曲部分因为频繁受落地冲击，厚度会比板腰位置稍高，中间脚窝区域为了兼顾脚感贴合度和轻量化，厚度会做适当减薄，同时板层的叠压方向也要在建模时预留出工艺余量，毕竟实体滑板大多是多层枫木冷压成型，三维建模时的曲面偏移量要对应实际压合后的板材厚度公差，不能直接按单层板材厚度做偏移。

从安装边界来看，板面的桥钉孔位是核心定位基准，常规街式板面的桥钉孔采用四孔一组的排布方式，前后两组孔位分别对应前后支架的安装位置，孔位中心距要严格匹配主流支架的安装尺寸，孔位周边要做局部加厚处理，避免支架锁紧时板面出现压溃开裂的问题，建模时不能只在平板上打四个通孔就完事，要考虑支架底座和板面接触的贴合度，板面在桥钉安装区域的曲面要和支架底座的安装平面做适配，避免出现安装间隙导致支架锁紧后板面受力不均。板头和板尾的翘度设计也有实际讲究，不是随便抬个角度就行，翘角的大小直接影响点板时的反馈速度，翘度过高会增加点板力度需求，滑手做动作时容易疲劳，翘度过低则会导致点板行程不足， Ollie 高度上不去，建模时要通过曲率连续的曲面过渡连接翘曲部分和板腰平面，避免出现曲率突变的硬棱，不然实际压制成型时板材容易在曲率突变位置出现应力集中，使用过程中发生断裂。

脚窝的设计是板面建模的核心细节，脚窝是板面中间下凹的曲面区域，深度通常在几毫米区间，不同定位的板面脚窝深度有区别，偏向街式动作的板面脚窝会稍深，能更好地锁住滑手脚面位置，做翻板动作时脚的定位更精准，偏向刷街代步的板面脚窝会偏平缓，长时间滑行脚感更舒适。建模时脚窝的曲面要做对称处理，同时要和板头板尾的翘曲曲面做G2连续过渡，保证整个板面的曲面顺滑无折痕，实际生产中压模时曲面不连续会导致板材纤维受力不均，压出来的板面容易出现局部起翘或者强度不足的问题。板面的边缘处理也不能忽略，整个板面的周圈要做圆弧倒角处理，倒角半径从板腰到板头板尾逐渐变化，板腰位置的倒角稍小，保证脚和板面边缘的接触反馈清晰，板头板尾位置的倒角稍大，减少做动作时板边磕碰造成的损伤，同时也能避免尖锐边缘划伤滑手。

从尺寸设计的工程逻辑来看，常规街式板面的长度、宽度区间是经过长期实际使用验证的，建模时要根据目标使用人群调整尺寸参数，偏向青少年使用的板面宽度会稍窄，方便脚面较小的滑手操控，偏向成年滑手的板面宽度会稍宽，落地时稳定性更好。板腰的宽度是影响操控性的核心参数，宽度越窄的板面转向越灵活，做翻板动作时转速更快，但高速滑行时稳定性稍差，宽度越宽的板面落地缓冲时稳定性更好，但做动作时需要更大的脚力带动板面翻转。建模时还要考虑板面的对称性，除了板头板尾的翘度可以根据设计需求做细微区分（通常板头翘度稍高于板尾，方便点板后带起板头），左右方向必须完全对称，不然滑行时会出现跑偏的问题，支架安装后板面的左右重心要落在中心轴线上，避免出现偏载导致支架偏磨。

很多初学者做滑板建模时容易忽略板面的纵向弧度，也就是从板头到板尾的整体弧形，这个弧度不是单纯的平面翘曲，而是带有一定的纵向 rocker 弧度，也就是板腰位置相对板头板尾稍低，这个设计能让滑手站在板上时重心更稳，同时落地时能通过板面的微小形变吸收部分冲击，建模时这个纵向弧度的曲率要控制在合理范围，弧度过大会导致板面整体强度下降，承重后形变量过大影响滑行稳定性，弧度过小则起不到缓冲冲击的作用，脚感偏硬。另外在曲面建模完成后，要做实体的厚度偏移和应力校验，模拟滑手落地时的冲击载荷，检查板面各个位置的应力分布，对应力集中的区域做局部加厚或者曲面过渡优化，保证模型结构和实际生产出来的产品受力逻辑一致，而不是只做一个外观好看的空壳曲面。
