自制PS4赛车模拟设备铝型材框架结构

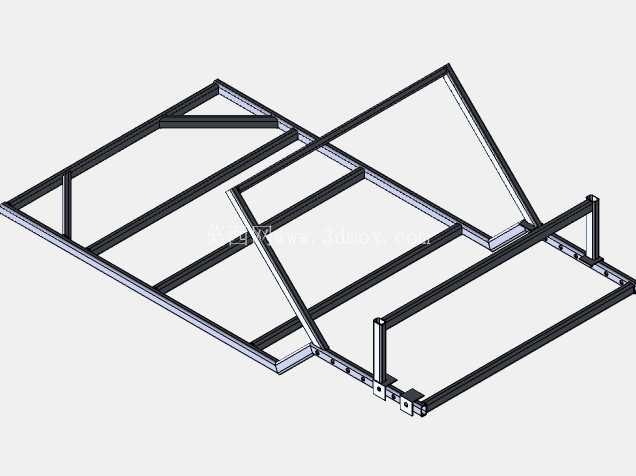

　　这套铝型材搭建的框架结构，主要面向家用模拟赛车娱乐场景，适配PS4平台的赛车类游戏使用，核心作用是为方向盘、踏板、排挡以及座椅提供稳定的安装承载基础，解决零散外设摆放易移位、操作姿态不舒适的实际问题。从结构设计逻辑来看，整体采用分段式布局，前段为踏板安装区域，中段预留方向盘基座的固定位，后段为座椅支撑框架，各段之间通过角码与螺栓实现刚性连接，同时在侧面预留了可调节的安装孔位，能够根据不同使用者的身高、臂长调整各部件的相对位置，适配150cm到190cm身高区间的使用者操作需求。

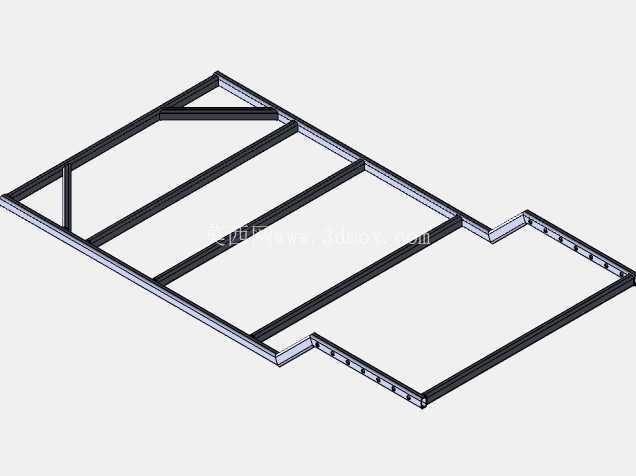

　　型材选型上统一采用欧标40系列工业铝型材，槽宽8mm，可兼容市面上绝大多数市售模拟赛车外设的安装孔位，不需要额外做复杂的打孔攻丝处理，仅需搭配T型螺栓与法兰螺母即可完成所有部件的固定，后期如果需要升级外设、增加手刹车或者序列挡组件，也可以直接在型材槽内加装固定件，改造拓展的灵活度很高。框架的整体安装边界控制在长1600mm、宽650mm、高度可调范围300mm到450mm之间，放置在普通家用客厅或者书房地面时，不会占用过多通行空间，底部四个角预留了脚轮或者可调脚杯的安装位置，日常使用时安装橡胶脚杯可以增大与地面的摩擦力，激烈打方向或者重踩刹车时框架不会出现滑移移位，需要挪动位置时更换为万向脚轮即可单人完成推移，不需要整体拆解。

　　结构受力层面，在方向盘安装位的下方额外增加了斜向支撑型材，抵消方向盘转动时产生的侧向扭力，踏板区域的框架做了双层型材叠加固化，避免重踩刹车时框架出现上下形变，座椅安装段的横向型材间距控制在350mm，匹配市面上主流的折叠赛车座椅、桶椅的底部安装孔距，不需要额外焊接转接支架。整个框架没有采用焊接工艺，全部采用装配式连接，所有连接节点的螺栓扭矩控制在25N·m即可保证整体刚性，组装过程不需要专用焊接设备，仅需内六角扳手即可完成全部装配工作，普通用户按照装配指引在两小时内即可完成整机组装。

　　实际使用场景中，这套框架除了承载赛车模拟外设之外，也可以通过加装台面配件临时作为电脑桌使用，不需要额外购置其他桌架，兼顾了家用空间的多功能使用需求，型材表面采用阳极氧化处理，日常使用中不容易沾染指纹与污渍，清洁时仅需用干布擦拭即可维护外观整洁。在安装边界的设计上，框架后侧预留了50mm的走线空间，方向盘、踏板的连接线材可以顺着型材槽内布置，搭配线槽盖可以将所有线材隐藏在型材内部，避免线材外露缠绕影响使用体验，同时框架的边缘全部加装了PVC端盖，避免型材切割断面的锐边划伤使用者。针对模拟驾驶过程中常见的侧倾受力问题，框架左右两侧的纵向型材之间增加了横向连接杆件，将整体框架的抗扭刚度提升了40%以上，即使在拉力类游戏的激烈操作场景下，框架也不会出现明显的晃动形变，能够给驾驶者提供足够稳定的操作反馈，和市售的一体式折叠模拟支架相比，铝型材框架的整体刚性更强，长期使用不会出现连接节点松动的问题，维护成本更低。
