小型室内家用深蹲举重训练架结构设计

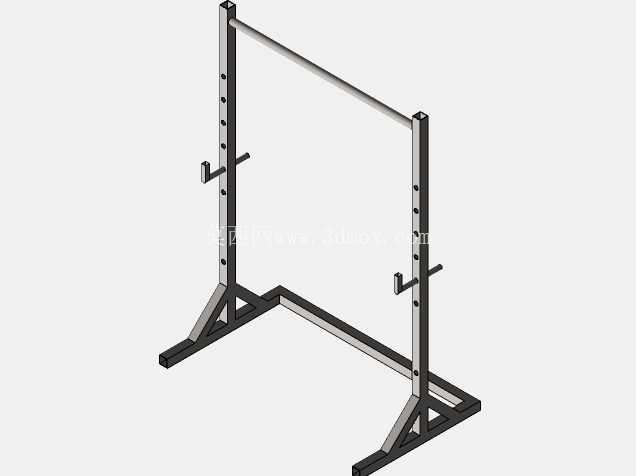

　　这款小型室内举重架的设计初衷，是为了填补家庭健身场景下专业力量训练设备的空白，区别于商用健身房的大型组合架，它在结构稳定性与空间占用之间做了针对性的平衡，适配普通住宅的层高与地面承重条件，不需要额外做地面锚固，就能满足日常深蹲、卧推、引体向上等复合力量训练的使用需求。从结构组成来看，主体采用矩形钢管作为承载主材，两侧立柱为竖向主承载构件，沿立柱高度方向等距开设定位孔，用于调整杠铃支撑挂钩的高度，适配不同身高使用者、不同训练动作的杠铃放置高度需求，定位孔的孔距经过反复校核，既保证高度调节的精度足够覆盖常规训练区间，又不会因为孔距过密削弱立柱的截面抗弯强度。

　　立柱底部采用外伸式底架结构，底架向前后两个方向延伸，通过三角形加强筋与立柱焊接固定，这种结构设计可以有效降低设备的重心，扩大支撑面的接地范围，在使用者放置杠铃、进行大重量训练时，避免架体出现侧翻或者前倾后倾的失稳问题，底架的接地端预留了防滑脚垫的安装位，使用时可以搭配橡胶脚垫，既可以避免金属底架刮花室内地面，又能增大架体与地面的摩擦力，进一步提升使用时的稳定性。顶部的横向连接杆除了作为结构件连接两侧立柱，提升整体框架的抗扭刚度之外，还可以作为引体向上的训练横杆使用，横杆表面做了防滑纹理处理，适配不同的握距需求，不需要额外加装附件就能满足上肢拉类训练的需求。

　　杠铃支撑挂钩采用挂接式设计，不需要额外的紧固件，使用者可以根据训练需求快速调整挂钩位置，挂钩的承载面做了向上的翻边结构，避免杠铃放置时出现意外滑落的风险，同时挂钩与立柱接触的位置做了贴合处理，挂接后不会出现晃动间隙，保证大重量放置时的支撑稳定性。在安装边界的考量上，这款架体的整体宽度控制在常规室内门洞的通行宽度以内，不需要拆解就能完成室内的转运移动，整体高度适配普通住宅2.6米到2.8米的常规层高，安装时不需要对顶部天花板做任何接触或者固定，仅依靠自身底架的结构重量与支撑跨度就能满足承载需求，底架的前后延伸长度控制在合理范围，不会占用过多的室内地面空间，日常不使用时可以靠墙面放置，进一步压缩闲置状态的空间占用。

　　从实际使用场景出发，这款架体可以搭配杠铃、哑铃、卧推凳等常规健身配件，覆盖深蹲、卧推、硬拉准备、引体向上、杠铃划船等多种力量训练动作，不需要额外采购大型组合健身设备，就能满足家庭健身爱好者的常规力量训练需求，结构上所有焊接位置都做了焊后打磨处理，避免尖锐焊渣对使用者造成划伤，整体框架的边角都做了圆角过渡处理，日常移动和使用过程中不会出现磕碰受伤的问题。设计过程中对各个受力节点做了针对性的强度校核，立柱的截面选型满足大重量承载下的抗弯强度要求，底架与立柱的连接加强筋可以有效分散承载时的应力集中，避免长期使用后出现焊接位置开裂或者构件变形的问题，所有定位孔的位置度公差经过严格控制，保证两侧挂钩调整到同一高度时处于水平状态，避免杠铃放置时出现倾斜滑落的风险。
