户外可移动集成式健身训练站结构

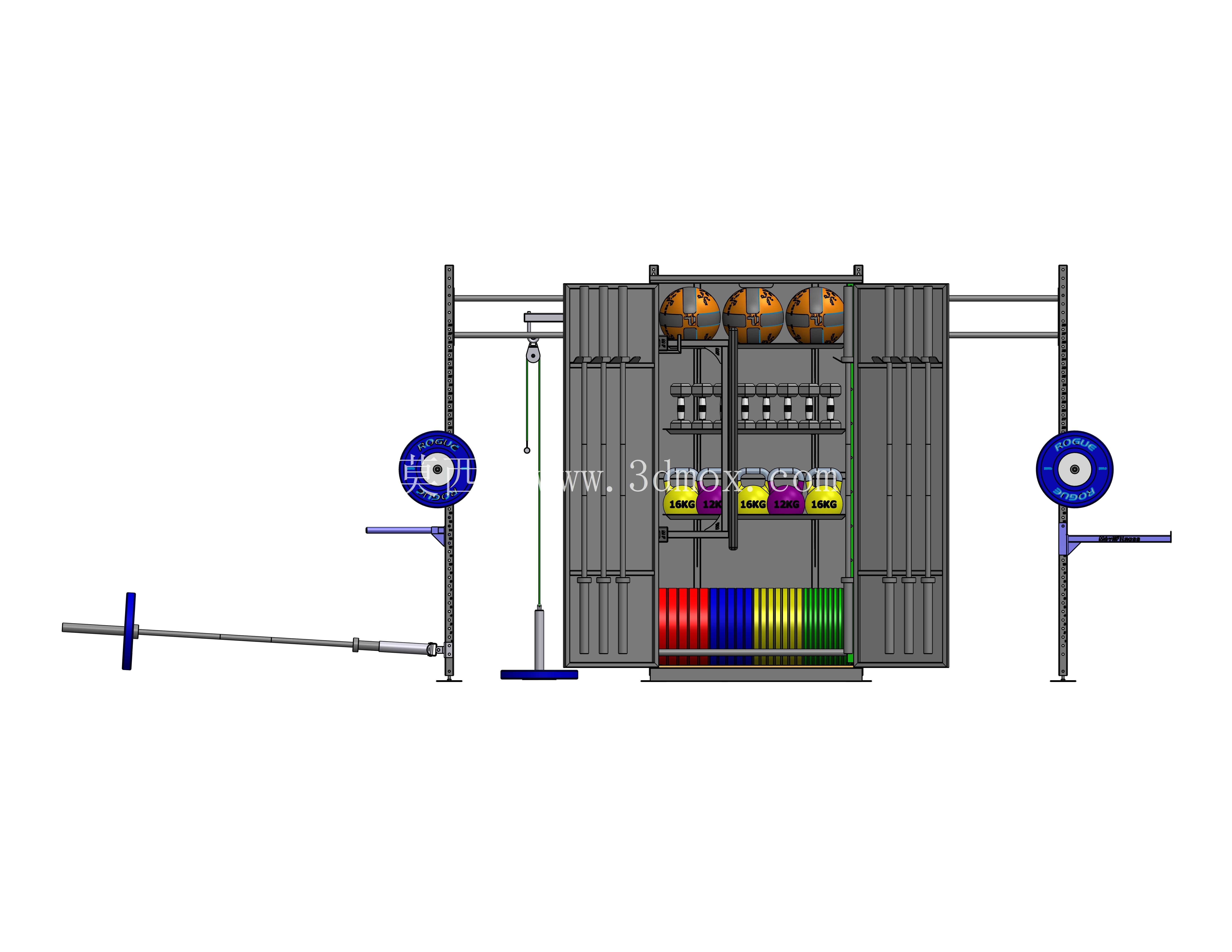

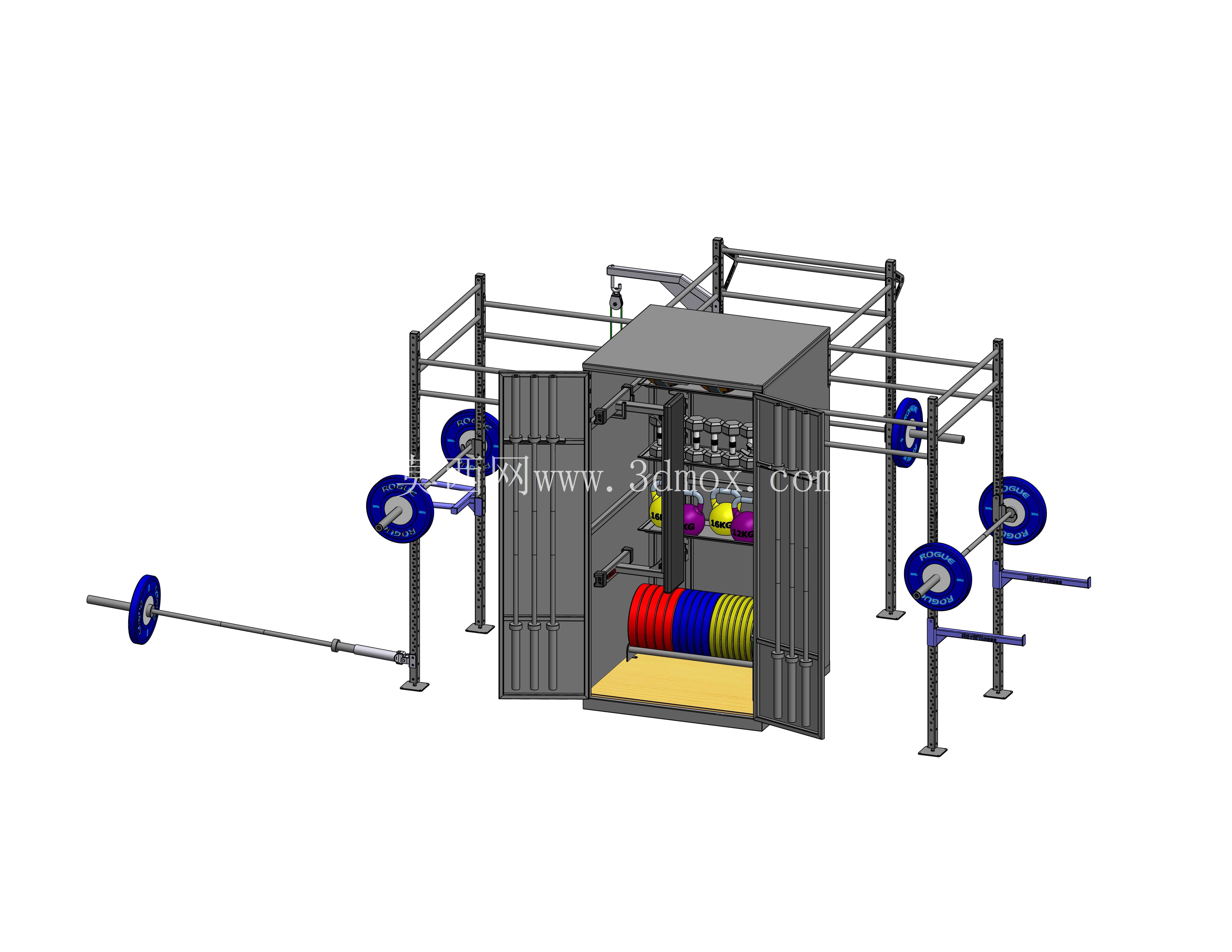

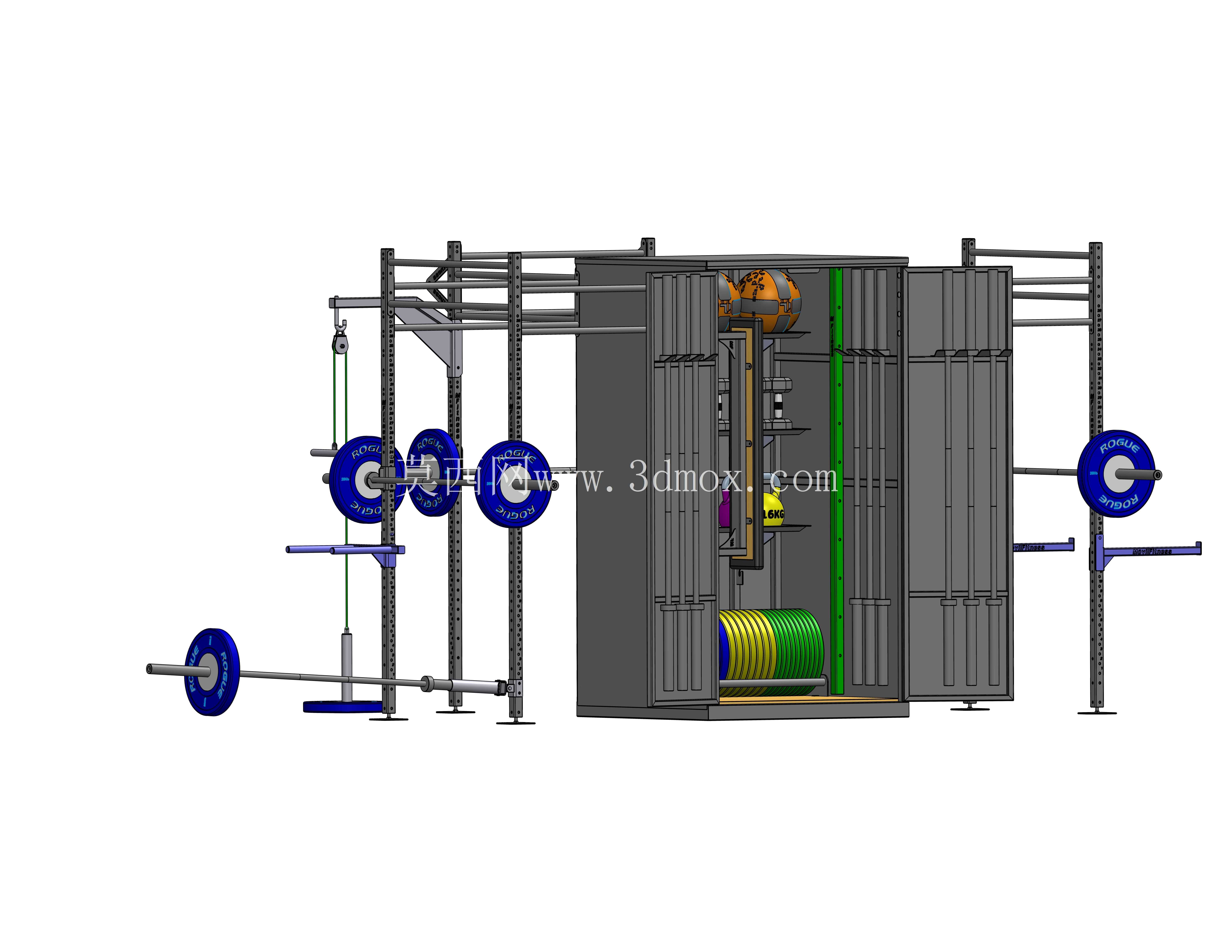

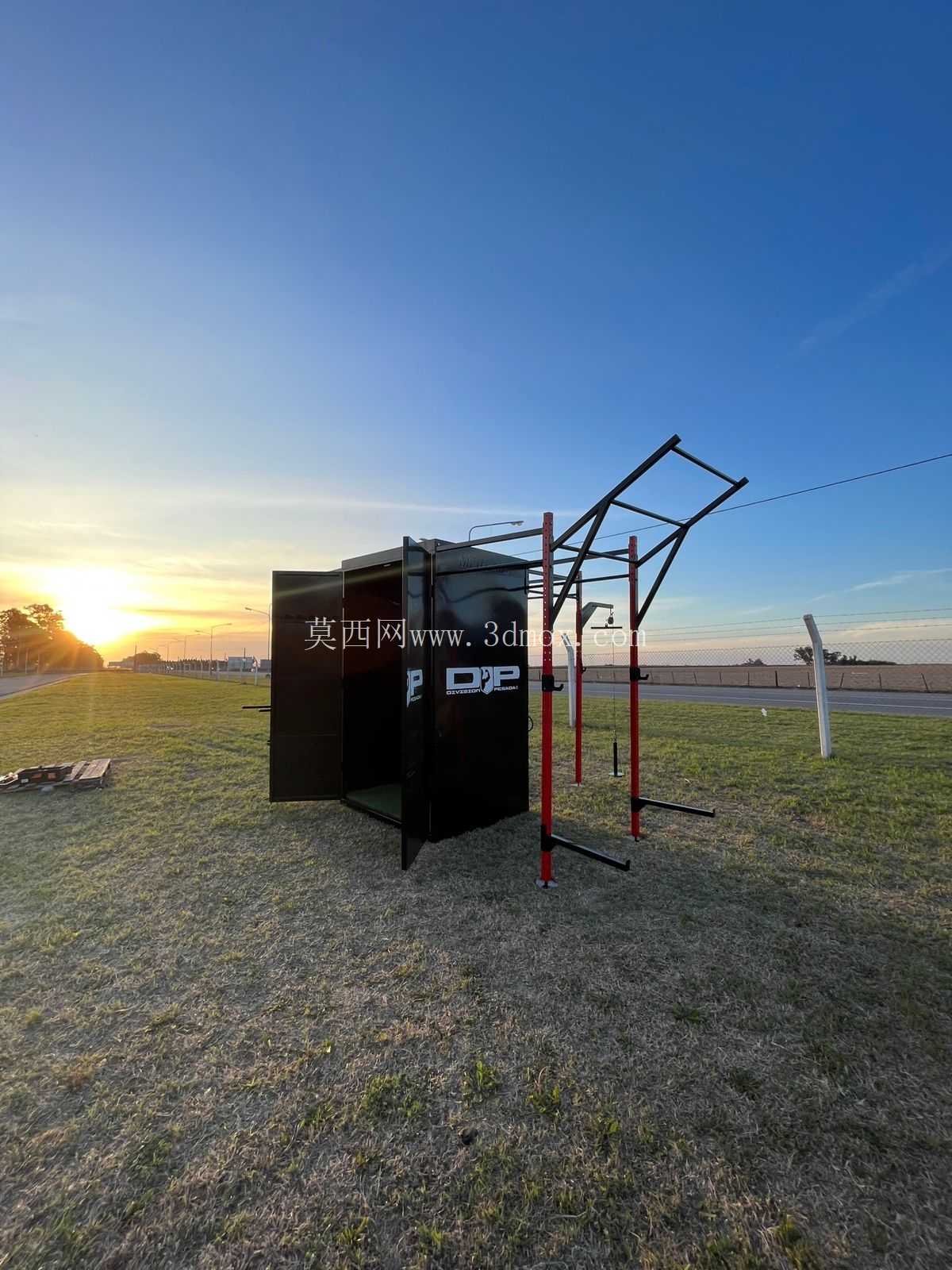

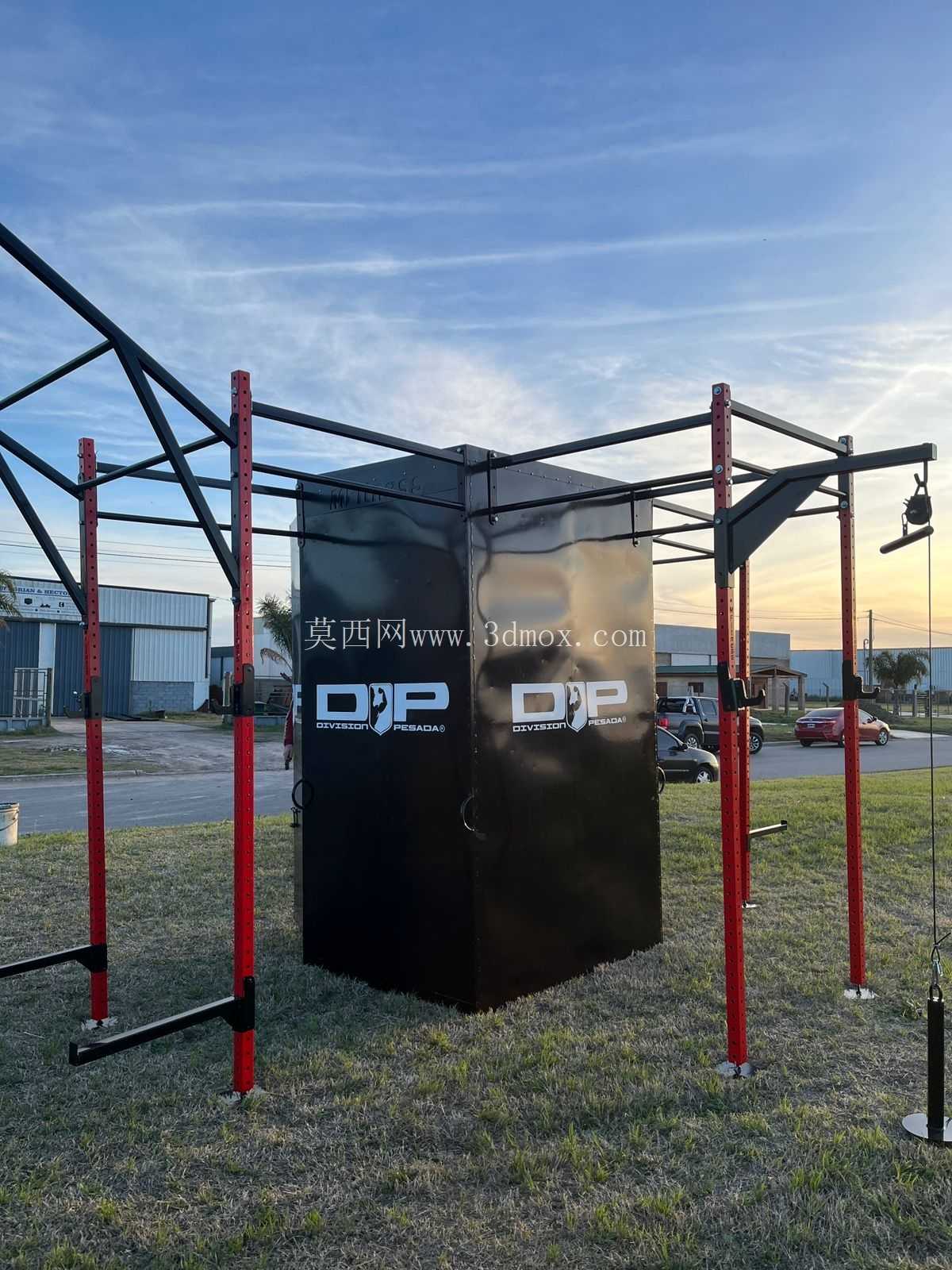

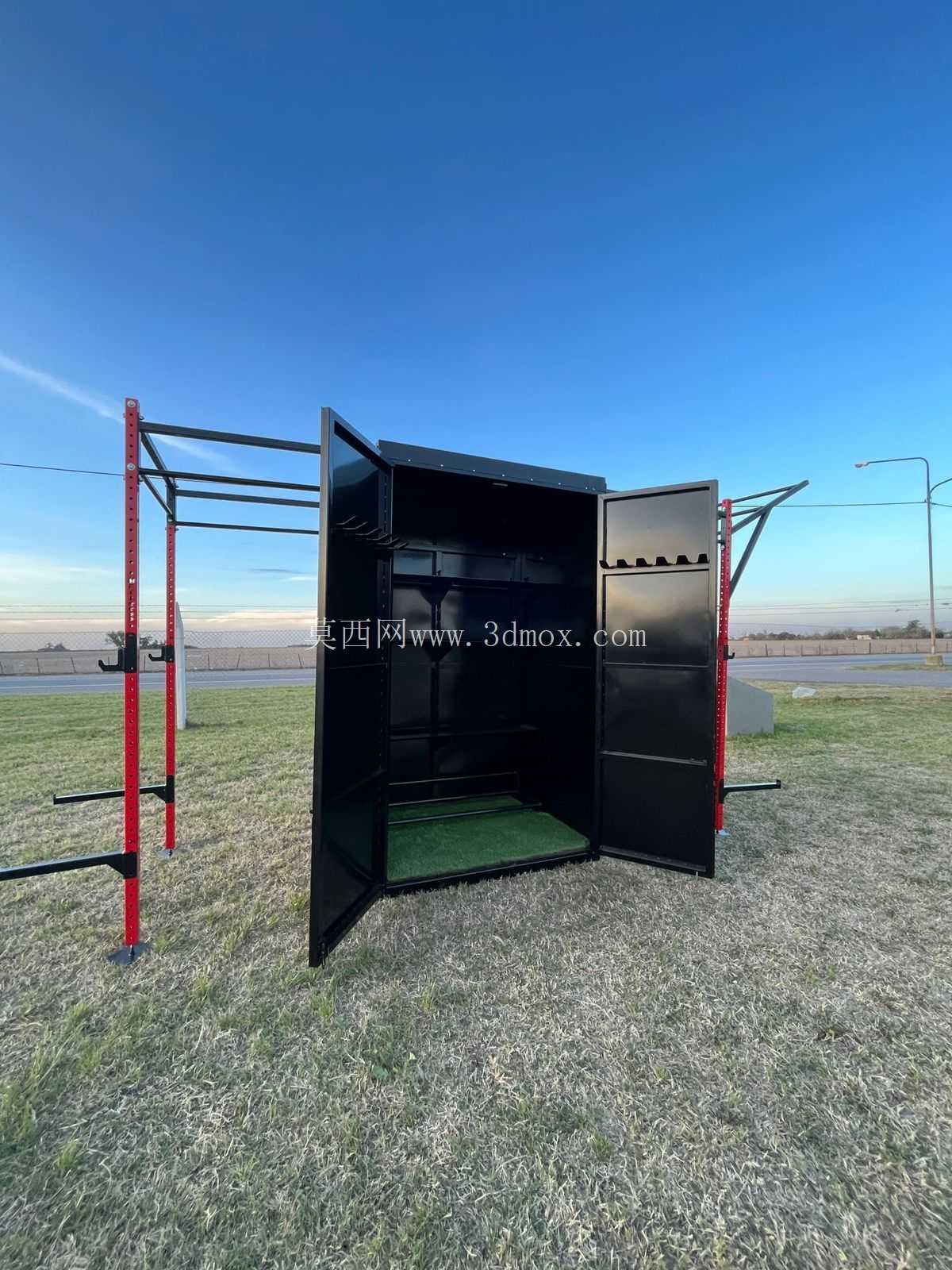

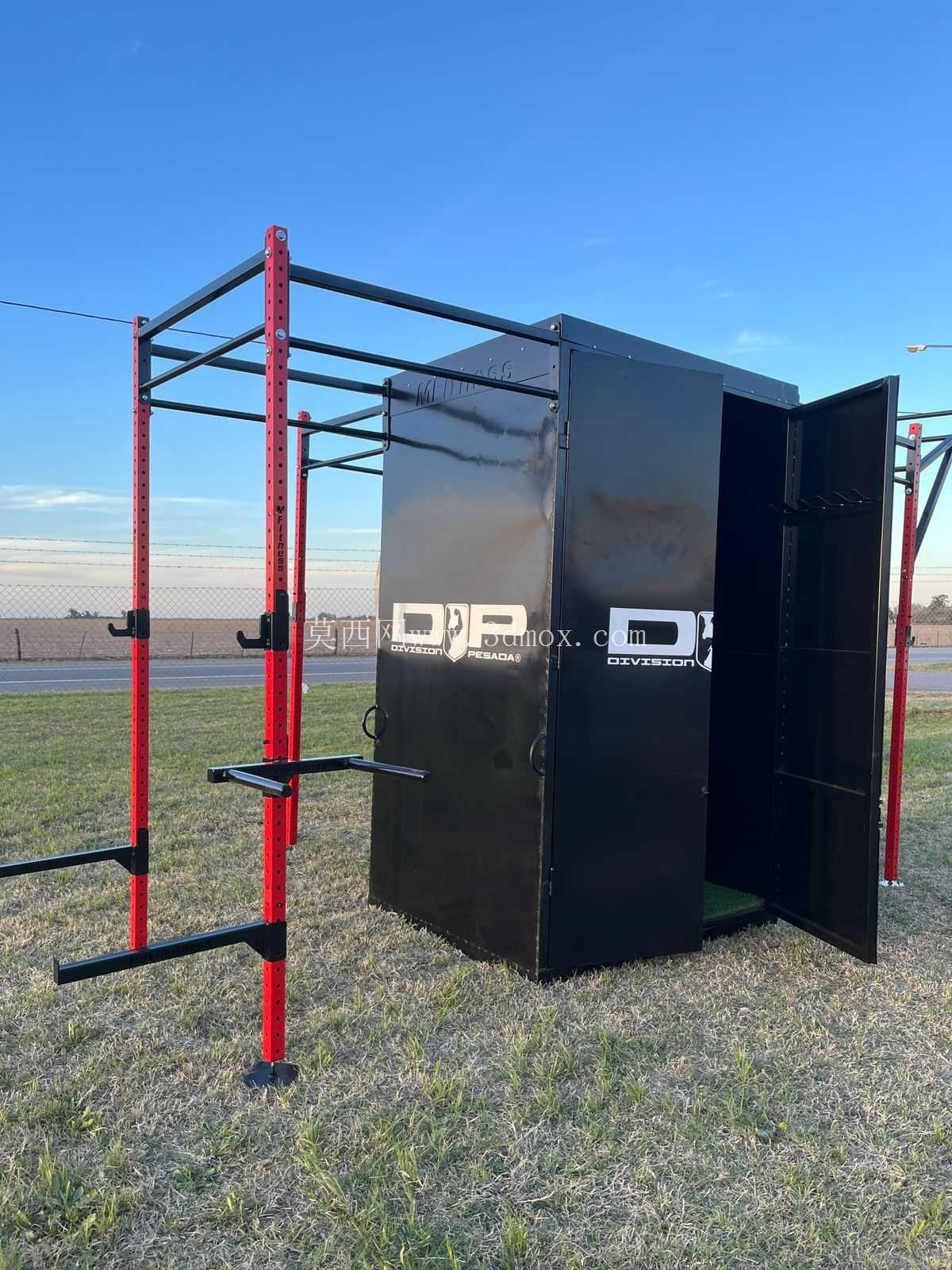

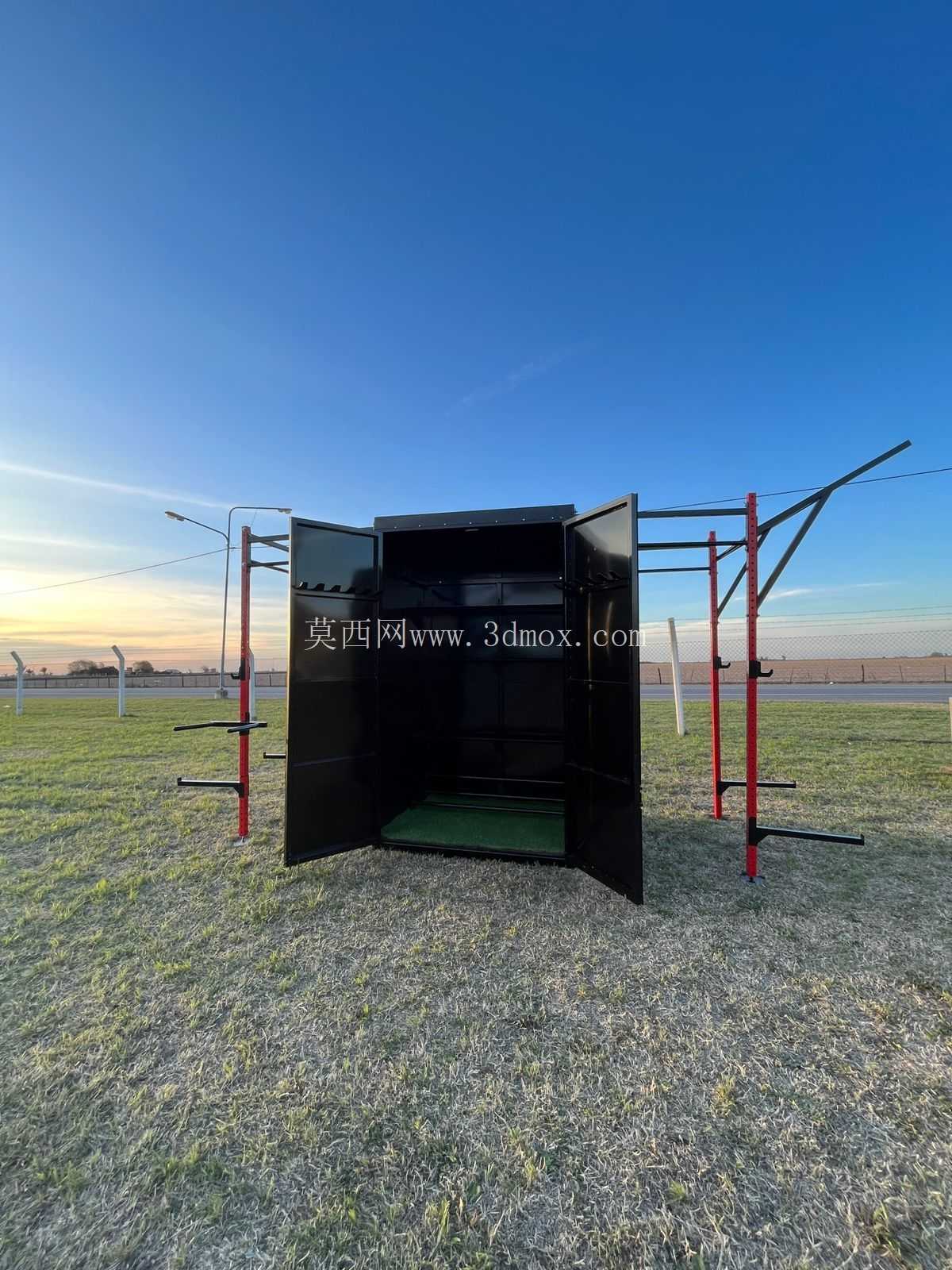

　　这套集成式训练设备的设计初衷，是解决商业健身场景中固定器械无法灵活转场、户外临时健身点位缺乏专业训练载体的痛点，整体采用集装箱式封闭舱体搭配外伸训练架的组合结构，既保留了储运环节的封闭完整性，又能在部署后快速展开形成完整的训练功能区。从结构布局来看，封闭舱体部分采用标准货运集装箱的外部轮廓尺寸，宽度适配常规平板货运车辆的装载宽度，高度满足道路运输的限高要求，舱体侧面设置对开式舱门，展开后可作为舱内储物区的出入口，内部可收纳杠铃片、哑铃、阻力带等小型训练配件，同时舱体本身的钢结构框架可作为外伸训练架的承重基座，无需额外浇筑混凝土基础，仅需在平整硬化地面做简单的锚点固定即可完成部署，大幅降低了场地施工的成本与周期。

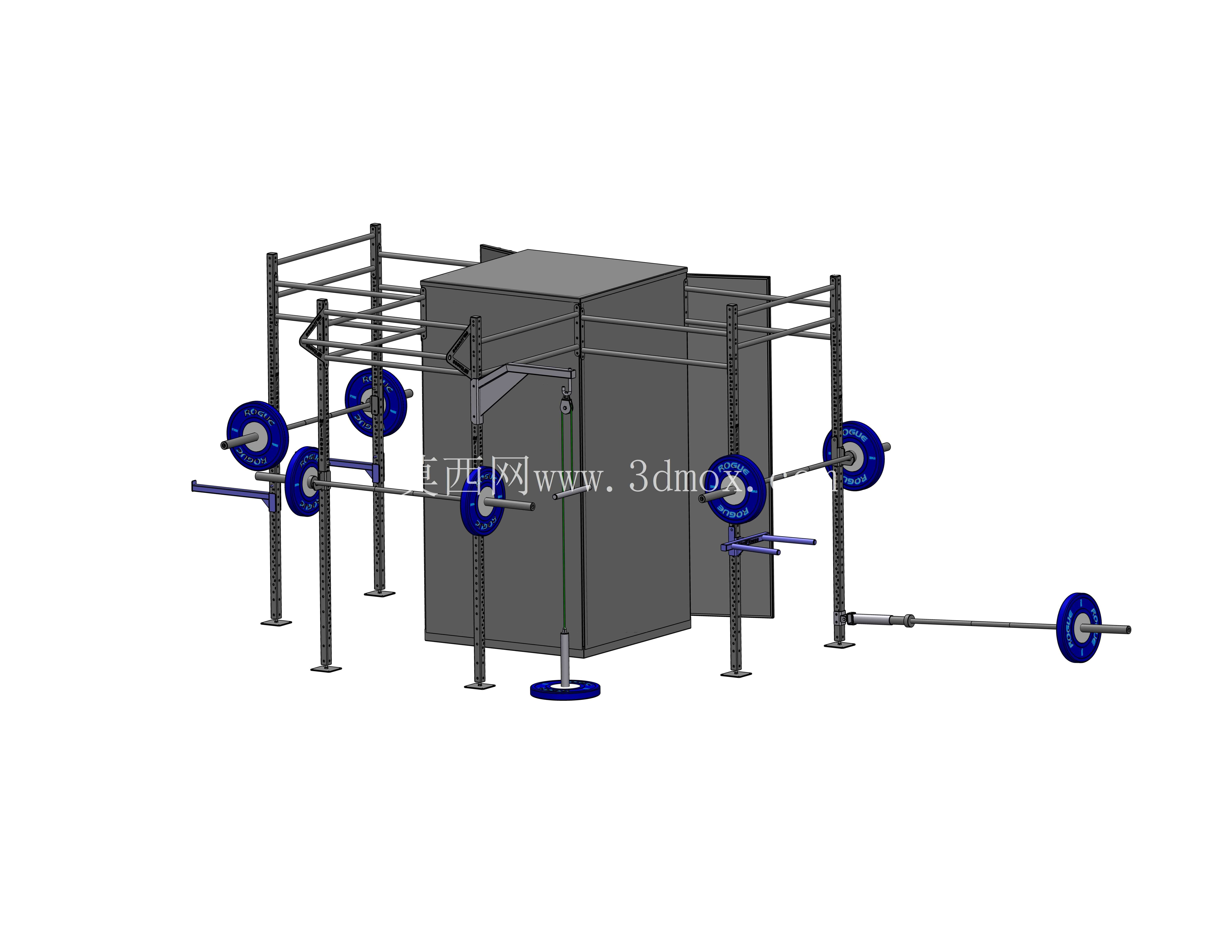

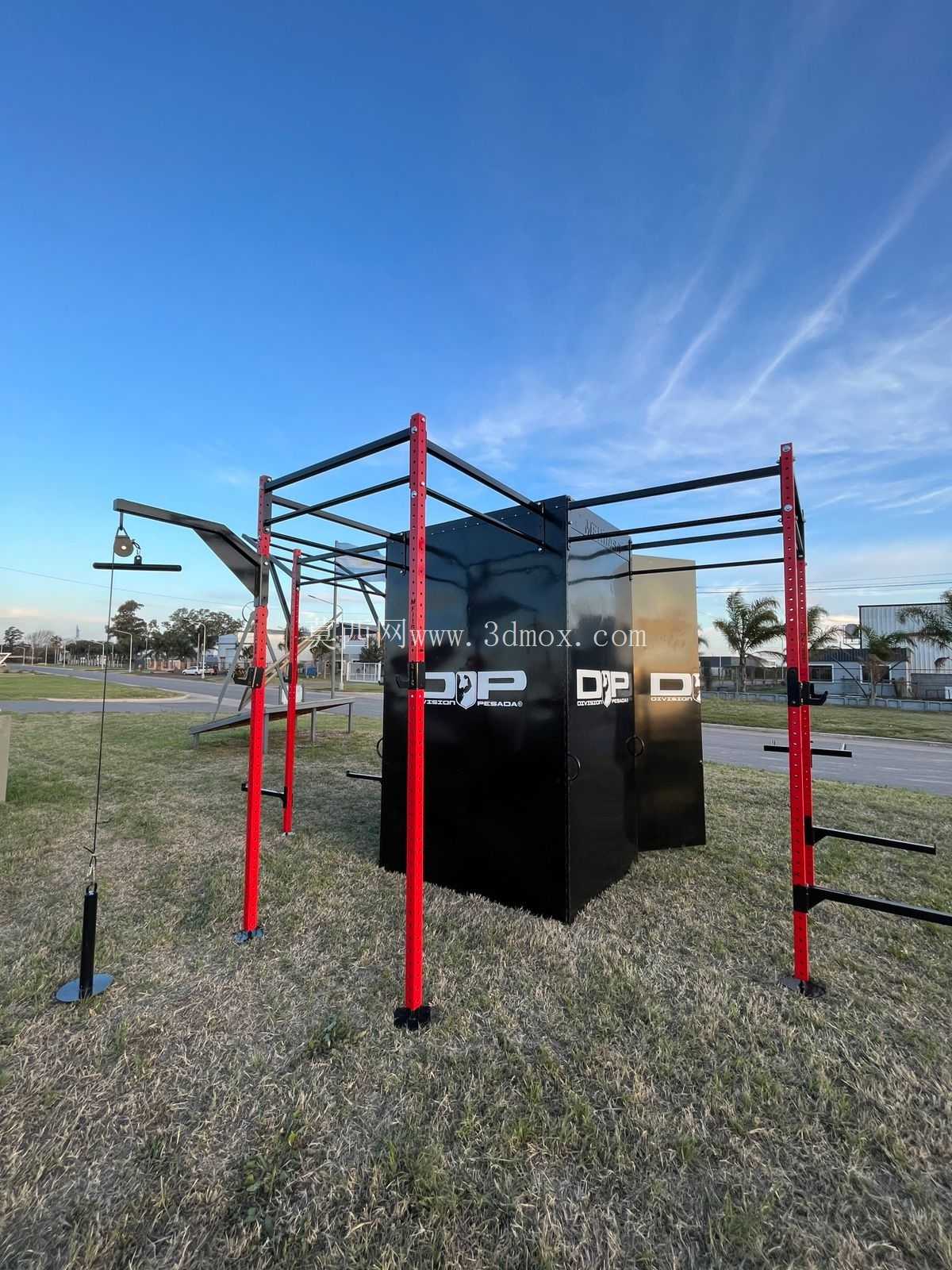

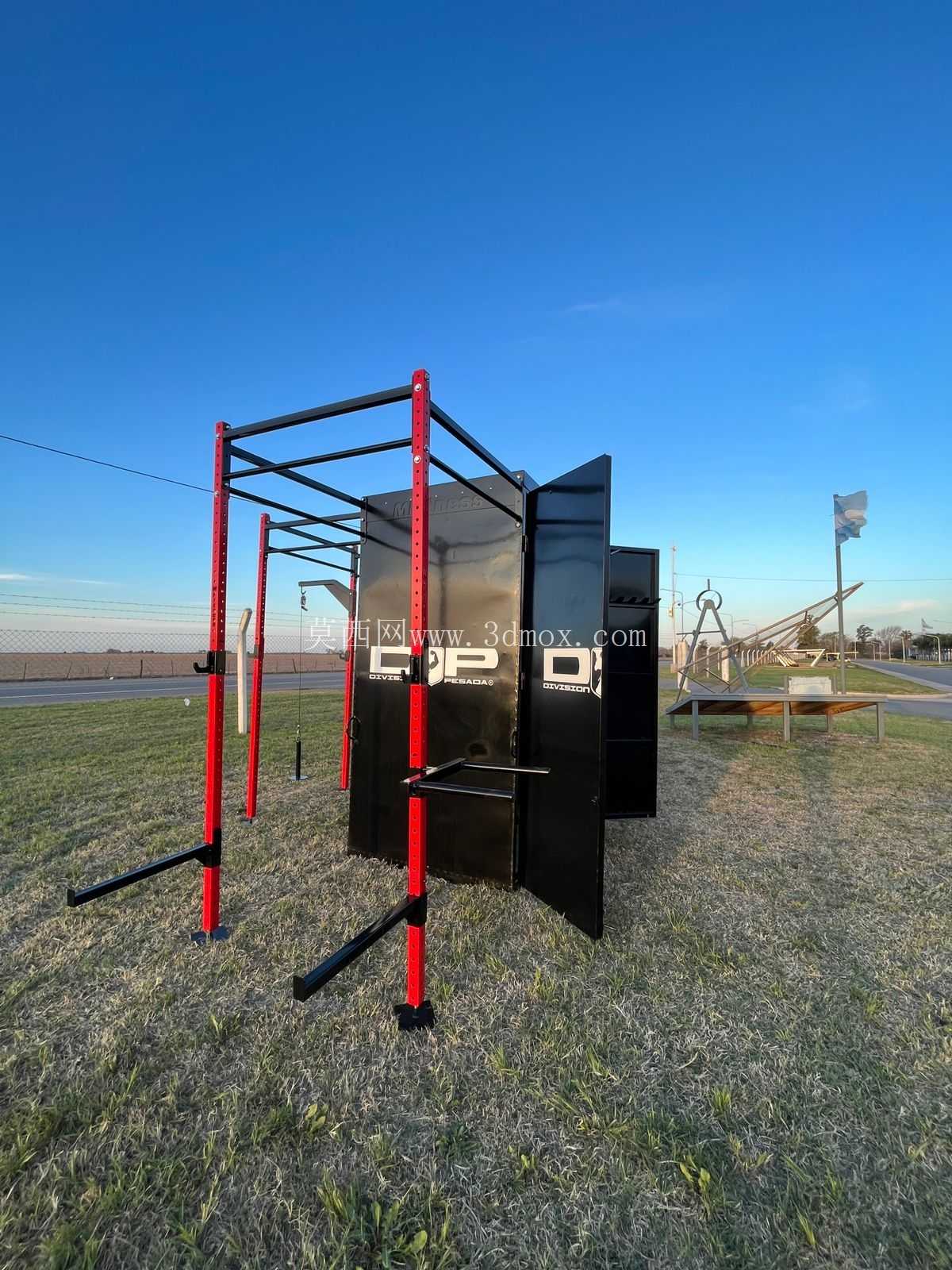

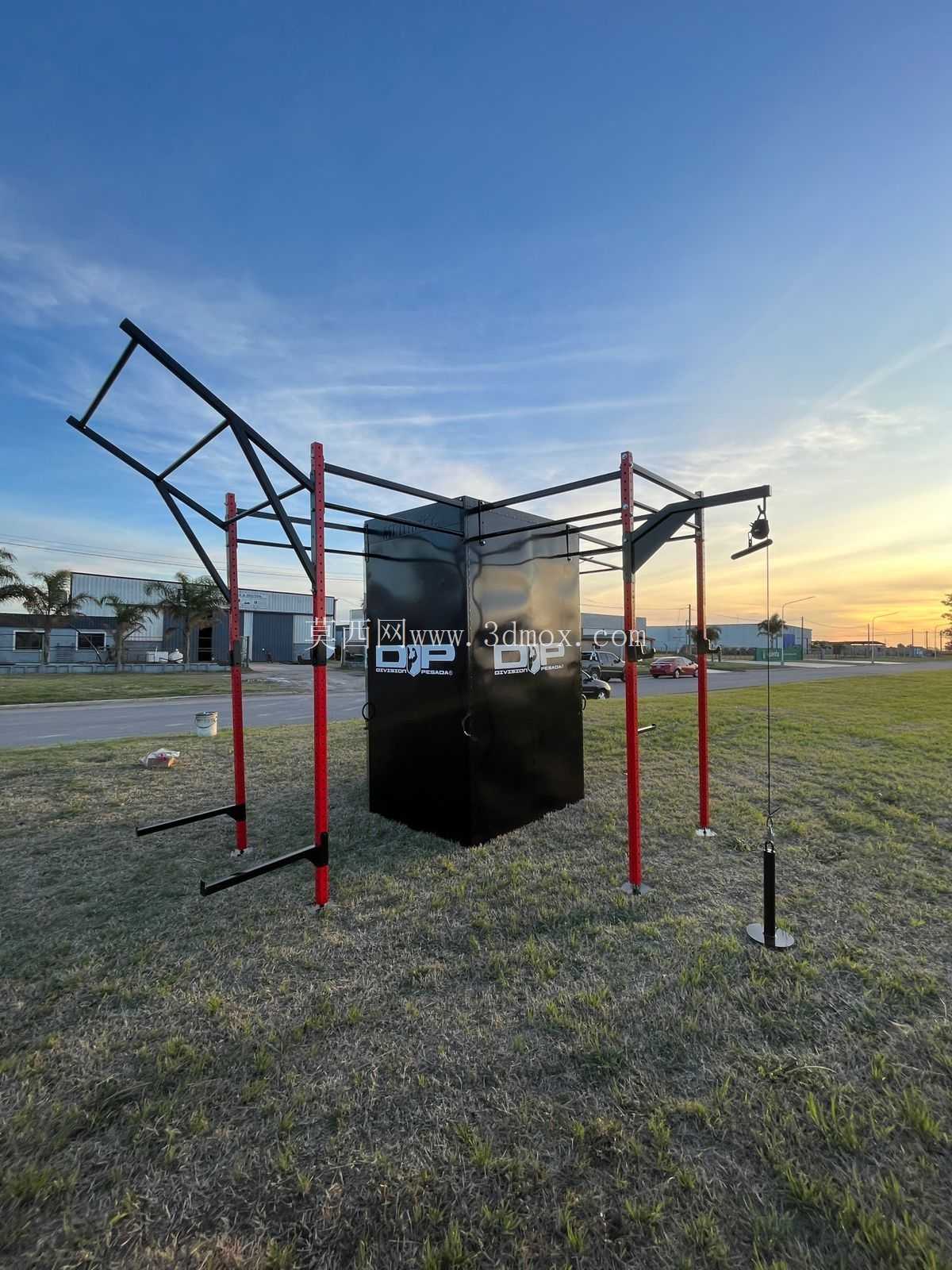

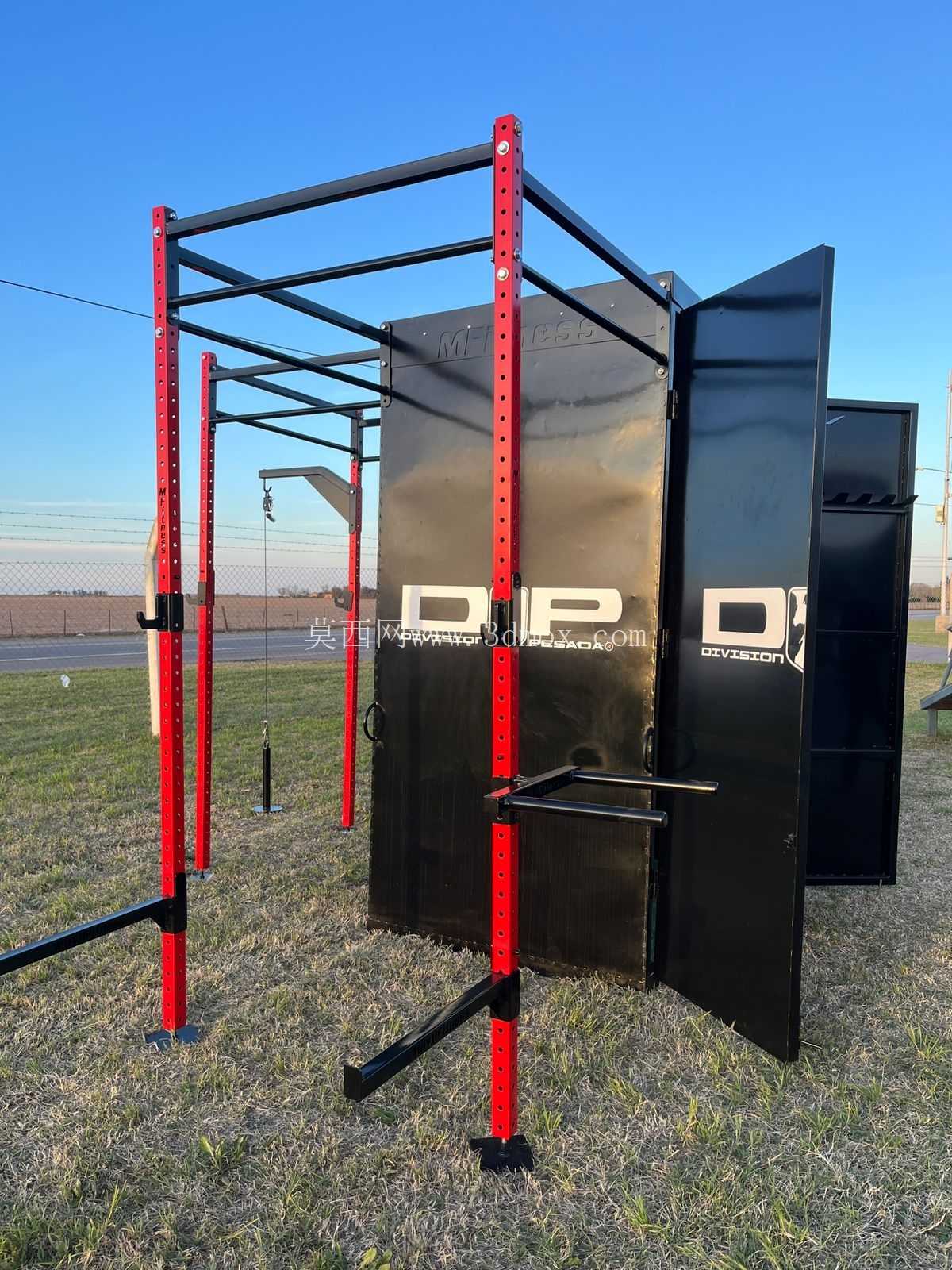

　　外伸的训练架部分采用矩形钢管焊接成型，主立柱与舱体侧边的预埋承重板通过高强度螺栓刚性连接，横向延伸的横梁上预留了多组安装孔位，可根据训练需求挂载单杠、吊环、TRX悬挂训练带、沙袋等不同训练配件，同时架体下方预留了足够的地面操作空间，可满足引体向上、高位下拉、战绳训练、爆发力推举等多类训练动作的施展范围，不会出现动作施展时肢体碰撞架体的问题。从功能覆盖角度来说，这套设备同时适配室内外两类部署场景，在户外营地、社区公共健身区、企业户外团建场地部署时，封闭舱体可抵御常规日晒雨淋对内部配件的侵蚀，外伸架体采用喷塑防腐处理，可适应不同气候区域的户外使用环境；在室内健身工作室、厂房改造的健身空间部署时，无需对原有地面做破坏性施工，仅需通过膨胀螺栓将架体底部与地面做辅助固定，即可达到商用器械的承重安全标准，单套设备可同时满足4-6人开展不同项目的训练，空间利用率远高于传统分散摆放的固定力量器械。

　　设计过程中重点考量了结构受力的传递路径，用户做引体向上、悬挂类训练时的竖向载荷，会通过主立柱直接传递到舱体底部的承重梁，再分散到地面接触点，不会出现局部应力集中导致的架体变形；做爆发力推、砸类训练时的水平方向载荷，会通过舱体本身的自重与底部锚点的固定力抵消，架体侧向摆动量控制在安全范围内，无需额外加装斜向支撑结构占用地面空间。舱体外部的标识区域预留了足够的平面，可根据使用方的需求喷涂品牌标识或训练指引图示，舱门开启后可通过插销结构固定在全开位置，避免训练过程中舱门意外晃动产生安全隐患。

　　架体上的所有安装孔位均采用统一的孔径标准，配件挂载点的间距符合常规健身配件的通用安装尺寸，后期更换或新增训练配件时无需重新打孔改造，降低了后续的运维调整成本。从安装边界来看，整套设备展开后横向总长度控制在六米范围内，纵向延伸距离不超过两米五，部署时仅需预留长八米、宽四米的平整场地即可满足所有训练动作的施展空间，场地周边无需预留额外的安全缓冲距离，因为所有训练载荷的施力范围均在架体覆盖区域内，不会出现训练器材脱手飞出影响周边区域的问题。舱体底部设置了可调节的支撑脚，在不太平整的户外场地部署时，可通过调节支撑脚的高度让整套设备保持水平，避免架体倾斜带来的受力不均问题，支撑脚底部采用防滑橡胶垫，既可以增大与地面的摩擦力提升稳定性，也能避免硬质钢结构直接接触地面破坏铺装层。
