山地车五通碗组双盘链条张紧导轨结构

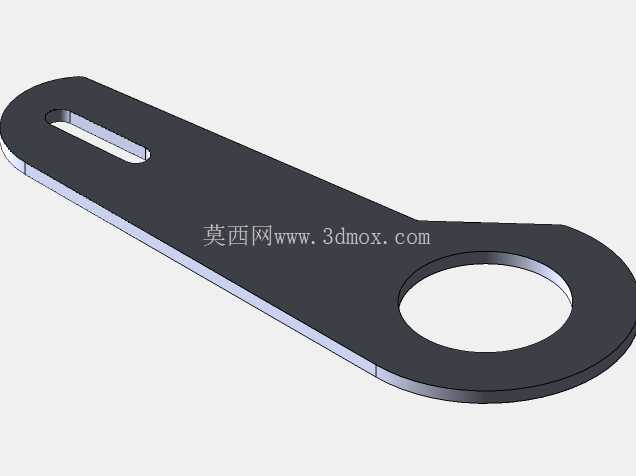

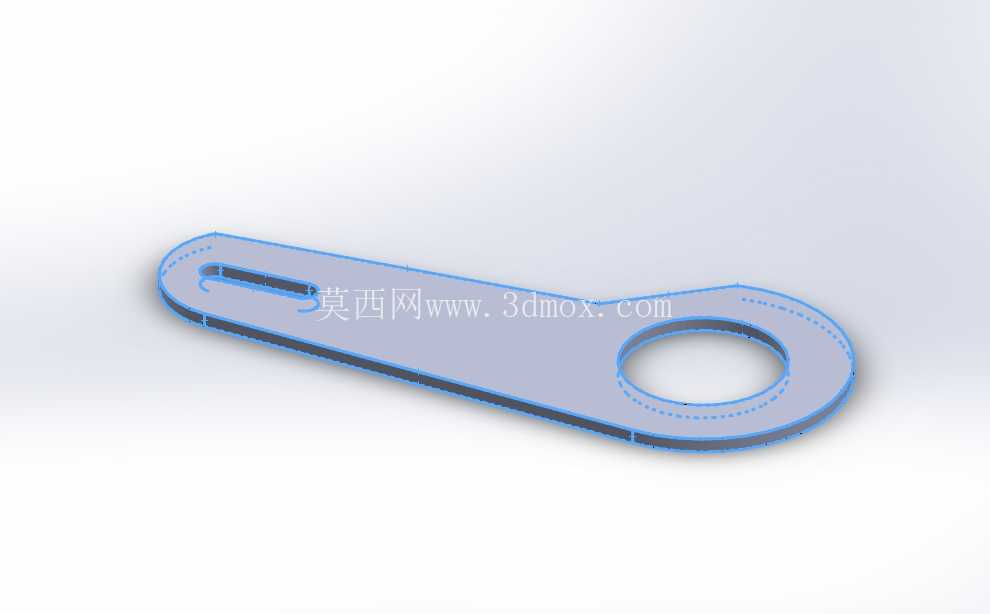

　　在山地车传动系统的实际运维与改装场景中，链条张紧失效是双盘配置车型的高频故障点，尤其是适配32-40齿盘片的五通碗组安装位，传统张紧结构往往存在安装干涉、张紧行程不足、高速颠簸工况下链条跳齿的问题，这款链条导轨正是针对该细分场景开发的传动配套零件。从实际装车边界来看，该零件采用单臂式扁平结构设计，主体为长条形钣金构型，一端设置大尺寸圆形安装孔，用于套入五通碗组的外侧定位轴颈，孔位边缘做了双层压边强化处理，避免长期受链条侧向拉力出现孔位形变；另一端开设长条形调节滑槽，用于固定张紧导轮的安装轴，滑槽长度覆盖了32齿到40齿盘片的链条张力调节行程，无需额外加装转接垫片即可适配不同齿数盘片的链条垂度调整需求。

　　设计阶段优先考虑了山地车越野工况的受力特性，主体板材厚度选取兼顾了结构强度与轻量化需求，边缘做了全周倒圆角处理，既避免安装过程中划伤车架漆面，也能防止骑行中裤脚被锐边勾挂。安装时无需拆解五通总成，仅需将圆形安装孔对准碗组外侧定位台阶套入，调整好张紧导轮与链条的贴合间隙后，通过滑槽内的锁紧螺栓固定即可，安装边界完全避开了前拨链器的运动行程，不会出现变速过程中导板与导轨干涉的问题。从功能特性来看，该导轨的核心作用是约束双盘传动系统中链条的横向摆动幅度，尤其是在颠簸路面大扭矩踩踏时，链条在盘片啮合段的跳动量可被控制在2mm以内，大幅降低链条脱链、跳齿的概率，同时张紧结构可自动补偿链条长期使用后的拉伸量，延长链条与盘片的啮合寿命。

　　不同于后拨链器自带的张紧结构，该导轨布置在五通位置的链条啮合段，属于近盘片端张紧，能直接减少盘片啮入点的链条抖动，对于改装单盘或者双盘系统的山地车来说，可有效消除低速大扭矩爬坡时的链条异响问题。结构设计上没有多余的冗余构型，整体轮廓完全贴合五通位置的车架安装空间，外侧轮廓与车架下管的间隙控制在安全范围内，即使转向打到最大角度也不会与车架、线管发生磕碰。零件表面做了均匀的氧化防护处理，可应对户外骑行中的泥水、雨水腐蚀，长期使用不会出现锈蚀卡滞的问题。在实际选型适配时，仅需确认车型五通碗组的外径尺寸与盘片齿数范围即可，无需考虑后飞轮的齿数配置，因为该导轨仅约束前段链条的运动轨迹，不会干涉后变速系统的链条张力变化。

　　对于三维建模从业者来说，该零件的建模难点在于长条形主体的形变补偿设计，安装孔与滑槽的同轴度、平行度公差需要严格控制，否则安装后会出现张紧导轮偏摆，反而加剧链条磨损；同时边缘压边的折弯角度需要匹配板材厚度，避免冲压成型后出现应力集中导致的开裂问题。在装配验证阶段，需要模拟盘片从最小齿到最大齿的变速过程，确认导轨在整个调节行程内都不会与盘片、前拨发生接触，同时张紧导轮的下压量要控制在合理范围，避免张紧力过大导致链条传动阻力升高。
