户外体能训练用平行梯肋木组合架

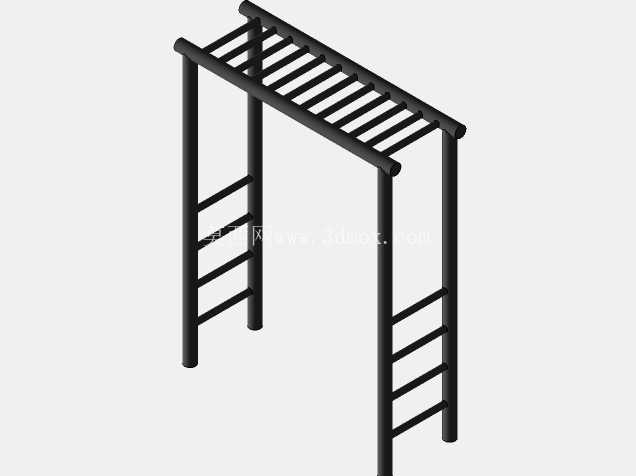

　　这套组合式攀爬训练架，是户外公共健身区域、校园体能训练场、拓展营地中十分常见的上肢力量训练设施，核心功能是覆盖上肢拉类训练、核心攀爬训练、肢体协调性训练的多重需求，相比单一功能的单杠、肋木，它能在有限占地内提供更多训练动作选择，适配不同身高、不同训练基础的使用人群。从结构组成来看，整套设施分为三个功能区段：两侧的竖向爬梯段、顶部的水平横梯段，所有杆件均采用等径圆管加工，没有突出的尖锐棱角，所有连接位置都做了圆弧过渡处理，避免使用过程中出现磕碰划伤的风险。

　　两侧竖向爬梯的横档间距控制在300mm，这个间距既不会因为步距过大增加攀爬难度，也不会因为间距过小导致踩空卡脚，横档表面做了滚花防滑处理，即便手部、鞋底沾有浮尘或少量水渍，也能保持足够的摩擦力，不会出现打滑脱手的情况。顶部水平横梯的横杆间距同样保持300mm，横杆的安装高度距离安装完成后的地面高度为2200mm，这个高度适配绝大多数成年使用者的臂展范围，在做悬垂移动、梯上悬垂举腿等动作时，脚部不会触碰地面，同时也不会因为高度过高导致上下架困难。

　　整套设施的四根主立柱采用壁厚不小于3mm的圆管制作，立柱底部带有方形安装法兰盘，安装时需要通过膨胀螺栓固定在厚度不小于200mm的硬化混凝土基础上，基础平面的水平度误差需要控制在千分之二以内，避免架体安装后出现倾斜，导致受力不均产生结构变形。主立柱与顶部横梯框架、两侧爬梯横档的连接位置，除了常规的焊接固定外，在受力集中的节点位置额外增加了三角形加强筋板，提升节点的抗扭、抗弯折能力，毕竟这类设施在使用过程中会承受反复的动态冲击载荷，尤其是使用者在横梯上快速移动、或者做摆浪类动作时，节点位置的瞬时载荷会达到静态载荷的3倍以上，加强筋的存在可以有效避免焊缝开裂的问题。

　　从设计逻辑上看，这套设施没有多余的装饰性结构，所有杆件都承担实际的受力功能，整体外轮廓宽度为1200mm，纵向长度为2400mm，安装时需要在设施周边预留至少1000mm的安全缓冲区域，缓冲区域内不能有其他硬质突出物，地面需要铺设橡胶地垫或者沙土层，起到跌落缓冲的作用。两侧的竖向爬梯除了作为上下顶部横梯的通道外，本身也可以独立完成肋木架的相关训练动作，比如肢体拉伸、攀爬训练、辅助俯卧撑训练等，相当于在一套设施上整合了平行梯与肋木架两类器材的功能，大幅提升了单位占地面积的器材使用效率。在建模过程中，所有圆管的相贯线位置都做了精准的贴合处理，没有出现缝隙或者穿插错误，焊接位置的焊脚尺寸统一设定为5mm，符合户外健身器材的焊接工艺要求，所有外露的金属表面都需要经过抛丸除锈后做静电喷塑处理，涂层厚度控制在80-120μm，能够适应户外日晒雨淋的使用环境，避免短时间内出现锈蚀掉漆的问题。设施的整体承重设计按照单点位承受150kg动载荷做校核，完全可以满足日常公共场景下多人轮流使用的强度需求，不会因为长期使用出现结构变形。
