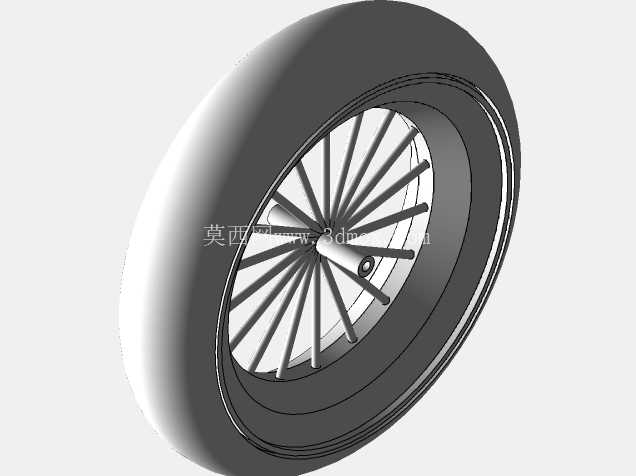

自行车摩托车辐条式带轮辋车轮结构

　　从设计逻辑来看，这类车轮的核心是轮轴安装座、辐条、轮辋三个部分的受力匹配，轮轴位置的安装孔需要与花鼓、轴承位形成精准的同轴配合，安装边界需要匹配常规标准花鼓的轴径尺寸，预留出轴承压装与端盖固定的空间，避免装配后出现轮组偏摆的问题。辐条采用径向均匀排布的方式，每根辐条的两端分别与轮轴座、轮辋内侧的安装位固定，设计时需要核算单根辐条的抗拉强度，结合额定载荷下的轮组受力分布，确定辐条的直径与排布密度，既不能因为辐条过密增加不必要的转动惯量，也不能因为辐条数量不足导致轮组径向刚度不够，在过坑洼路面时出现轮辋失圆的情况。在两轮代步、运动载具的行走系统设计中，带轮辋的辐条式车轮是兼顾轻量化与结构强度的典型部件，这类结构广泛应用于民用通勤自行车、运动山地车、中小排量复古摩托车以及定制改装两轮载具上，承担着承载整车与乘员重量、传递驱动扭矩、缓冲路面冲击的核心作用。不同于一体压铸或碳纤维一体轮组，辐条搭配轮辋的结构可以通过调整辐条张力来适配不同的载荷场景，在非铺装路面的颠簸工况下，多根辐条的分散受力特性能够避免应力集中导致的轮组变形，同时轮辋作为轮胎的安装载体，其圈体的截面形状直接决定了轮胎的贴合密封性与安装便捷性。

　　轮辋的截面设计需要匹配对应规格的充气轮胎，圈体的边缘凸起结构用于卡住轮胎的胎唇，保证充气后轮胎不会在侧向受力时脱圈，轮辋的宽度尺寸需要严格适配轮胎的断面宽度，过窄的轮辋会导致轮胎胎面变形异常，加快中间胎面的磨损，过宽的轮辋则会增加轮胎安装的难度，同时在转向时增加不必要的侧向阻力。实际应用场景中，这类轮组结构的维护成本更低，当单根辐条出现变形或断裂时，可以单独更换辐条并重新调整张力，不需要整体更换轮组，对于日常通勤载具来说能够大幅降低长期使用的维护成本。在建模过程中，需要重点保证轮辋的圆度公差，所有辐条安装位的角度等分精度直接影响后续装配后轮组的动平衡效果，如果安装位角度偏差过大，轮组高速转动时会出现明显的跳动，影响行驶的稳定性。

　　轮轴位置的安装孔需要预留足够的配合公差，既要保证与花鼓轴承的过盈配合要求，也要避免公差过紧导致轴承压装时出现内圈变形，影响轴承的转动顺滑度。不同于电动两轮车的一体铸铝后轮，这种辐条式带轮辋的车轮重量更轻，转动惯量更小，在人力驱动的自行车上能够降低起步与加速时的体力消耗，在中小排量摩托车上则能够提升操控的灵活性，减少非簧载质量对悬挂系统的冲击。设计时还需要考虑轮辋的刹车安装位适配，如果是搭配圈刹结构，轮辋侧面需要预留平整的刹车摩擦面，保证刹车块与轮辋的接触面积均匀，避免刹车时出现异响或制动力不均的问题；如果是搭配碟刹结构，则需要在轮轴座一侧预留碟刹盘的安装螺纹孔，保证碟刹盘与轮组的同轴度，避免刹车时出现碟片蹭刹的问题。

　　从安装边界来看，这类轮组的整体宽度需要匹配前叉与后平叉的开档尺寸，轮轴的长度需要超出叉体安装位的厚度，预留出固定螺母的锁紧空间，同时轮辋的外径需要匹配车架的轮胎安装间隙，保证最大压缩行程下轮胎不会与车架、挡泥板发生剐蹭。在受力仿真层面，需要模拟垂直载荷、驱动扭矩、侧向冲击力三种典型工况，垂直载荷下验证轮辋与辐条的变形量是否在允许范围内，驱动扭矩下验证辐条与安装位的连接强度是否足够传递轮轴输出的扭矩，侧向冲击力下验证轮辋的侧向刚度是否满足转向时的受力要求，避免过弯时轮组出现侧向变形导致失控。这类轮组结构经过长期的实际应用验证，在轻量化、可维护性、结构强度之间找到了非常好的平衡点，是两轮载具行走系统中非常经典的结构方案，建模时还原各部件的装配关系与尺寸公差，能够为后续的轮组改装、结构优化、性能仿真提供精准的三维模型基础。
