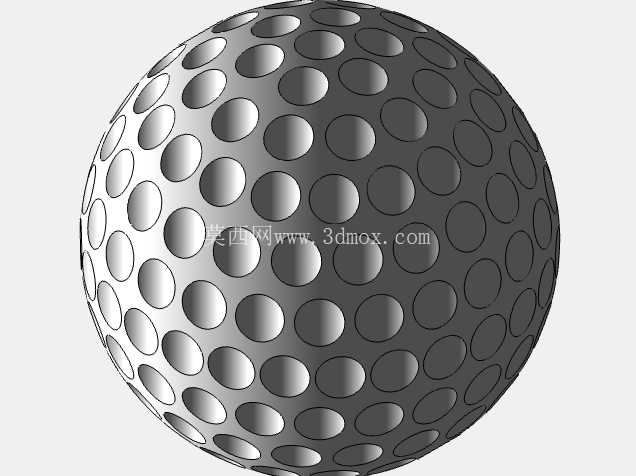

带标准凹坑纹理的高尔夫练习用球结构

日常做运动器材类结构建模时，高尔夫球的球面凹坑特征是很典型的曲面练习案例，很多刚接触曲面建模的工程师都会拿这个结构练手，毕竟要在完整球面上均匀排布数百个尺寸一致的凹坑，还要保证凹坑边缘和球面的过渡顺滑无褶皱，对曲面分割、阵列、曲率衔接的基本功要求不低。先从实际应用场景说，这种带标准凹坑的高尔夫球是高尔夫运动的核心器材，不管是户外球场的正式比赛用球，还是室内模拟高尔夫的练习用球，球面凹坑的设计都直接影响球的飞行轨迹——很多人以为凹坑只是装饰，实际在空气动力学层面，均匀排布的凹坑能在球高速飞行时打乱球面周边的气流，减少空气阻力带来的轨迹偏移，同时提升升力表现，让球的飞行距离更远、落点更可控，要是做成光滑球面，同等击打力度下飞行距离会缩水近一半，轨迹也很容易受侧风影响出现不可控的偏移。

做这个模型的设计思路时，首先要确定球体的基础尺寸，正规赛事用的高尔夫球直径不小于42.67mm，重量控制在45.93g以内，建模时先以标准直径做基础球体，接下来的核心就是凹坑的排布：不能简单做线性阵列，那样球面两极位置的凹坑会出现严重的拉伸变形，必须先对球面做等面积的球面多边形分割，类似足球的球面分块逻辑，把整个球面拆成若干个曲率一致的曲面片区，在每个片区内做单个凹坑的特征，再通过球面阵列的方式把凹坑铺满整个球面，每个凹坑的深度控制在0.25mm左右，凹坑的直径统一在3.5mm上下，凹坑和球面的衔接处做R0.1mm的圆角过渡，避免出现尖锐的棱边，不然实际生产注塑时会出现应力集中，击打几次就容易在棱边位置出现开裂。

还要考虑实际生产的安装边界？不对，高尔夫球是一体化的注塑结构，不需要额外安装，但是建模时要注意凹坑的排布不能出现局部过密或者过疏的区域，过密的位置会导致球面壁厚不均，注塑时容易出现缩痕，过疏的位置又达不到空气动力学的设计要求，整个球面的凹坑数量一般控制在300到500个之间，这个模型里的凹坑排布是按照正二十面体的球面分块逻辑做的，每个分块区域内的凹坑间距一致，从球的任意一个极点看过去，凹坑都是呈放射状均匀分布，不会出现特征错位。另外做结构验证的时候，要检查每个凹坑的曲率和基础球面的曲率是否连续，用曲率分析工具扫过整个球面，不能出现曲率突变的色块，不然导入CAM做模具加工时，刀具路径会在突变位置出现顿挫，加工出来的模具型腔面会有刀痕，最终注塑出来的球表面就会有瑕疵，影响飞行时的气流表现。

很多新手做这个模型时容易犯的错是直接在平面上画凹坑再弯曲到球面上，这样做出来的凹坑在球面赤道位置的尺寸是对的，但是越靠近两极凹坑的变形越严重，深度也会出现偏差，正确的做法是每一个凹坑的草图都要绘制在对应球面点的法向基准面上，保证凹坑的拉伸方向始终指向球心，这样不管凹坑在球面的哪个位置，它的深度、直径尺寸都是统一的，不会出现局部特征变形。另外还要考虑实际使用的磨损问题，凹坑的边缘不能做太锐的边，除了之前说的注塑应力问题，锐边在长期击打、和草坪摩擦的过程中会更快磨损，一旦凹坑边缘磨平，球的空气动力学性能就会快速下降，所以过渡圆角的设计不光是为了建模顺滑，更是实际使用场景下的耐用性要求。

从建模练习的角度说，这个模型能很好地训练曲面分割、特征阵列、曲率连续检查的能力，很多工程师在做其他带球面纹理的产品时，比如带防滑凸点的健身球、带导流槽的球阀球体，都能用到这套建模逻辑——先确定基础曲面的曲率，再做分块规划，保证每个特征的法向和基础曲面垂直，最后做全局的曲率检查，避免出现特征变形。另外这个模型的结构也可以直接用于模具设计的参考，只要把模型缩放至标准赛事尺寸，加上注塑的收缩率补偿，就可以直接拆分型腔型芯做模具加工，不需要再额外调整曲面特征，因为建模时已经保证了所有凹坑的拔模角度一致，每个凹坑的侧壁都有不小于1度的拔模斜度，不会出现注塑脱模时的粘模问题。
