兰博基尼盾形公牛品牌标识立体造型

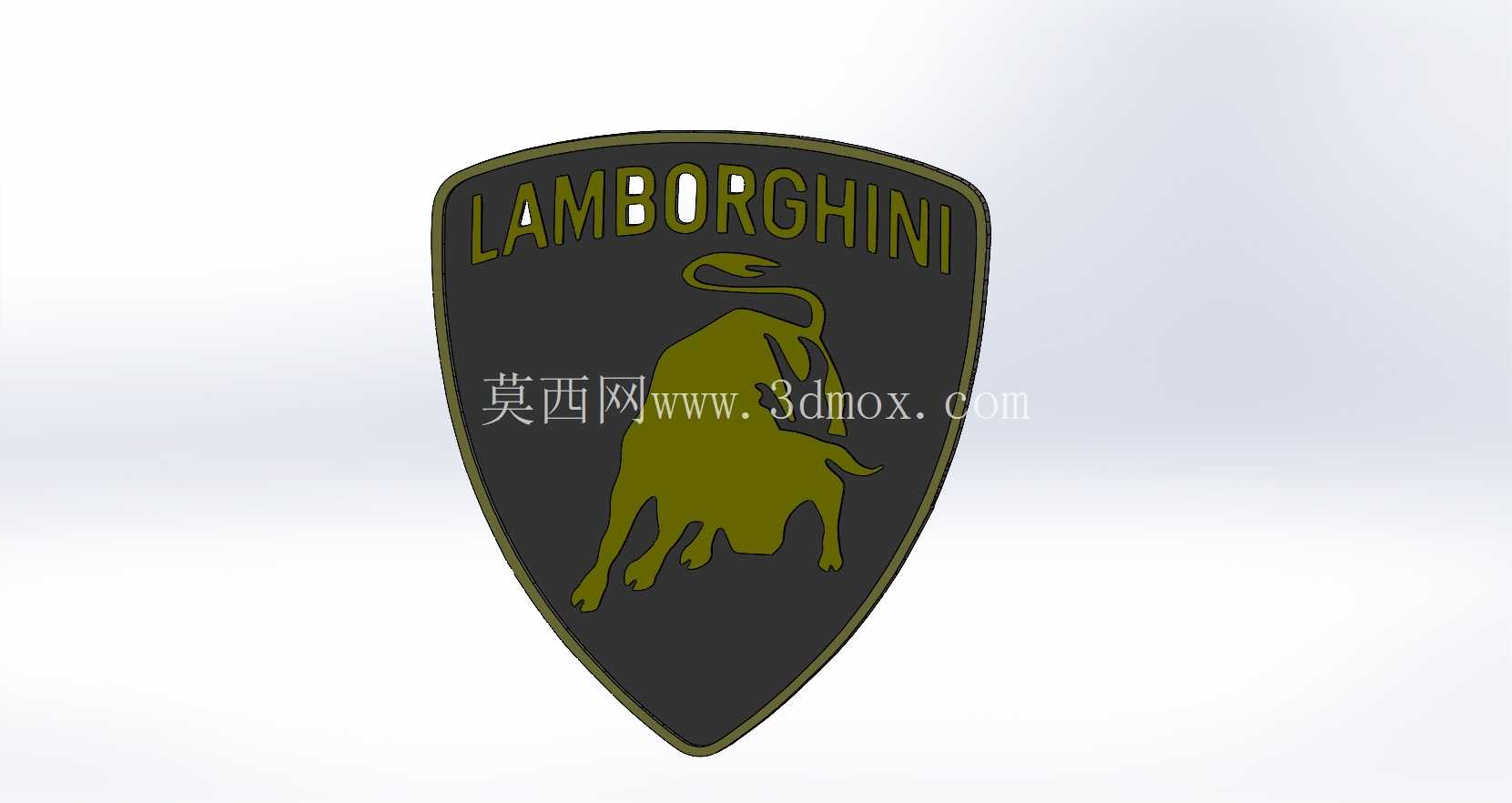

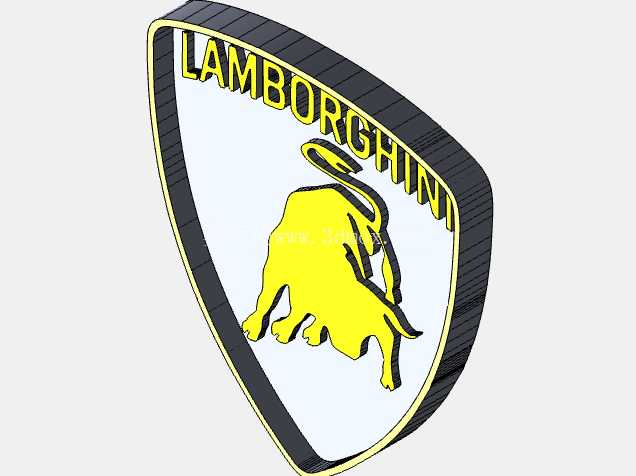

　　做汽车外饰标识相关的结构设计时，这类超跑品牌的立体徽标是很典型的参考样本，很多人会觉得车标只是平面印刷件，实际落地到量产装配环节，从造型曲面到安装边界都有不少需要抠细节的地方。这个盾形的兰博基尼标识，整体轮廓是上宽下窄的收尖盾型，外边缘做了等宽的凸起包边，在做三维建模的时候，这个包边的拔模角度需要提前考虑，不管是采用ABS注塑加表面镀膜的工艺，还是金属冲压成型的工艺，拔模斜度控制在1.5度到2度之间，既能保证脱模顺畅，也不会让包边看起来过于厚重失去精致感。

　　标识内部的底色区域是略微下沉的凹面，下沉深度通常控制在1.2mm到1.5mm，这个深度既可以让表层的填充色和外边缘形成清晰的层次分界，也不会因为凹度过深积灰难以清理，毕竟车头或者车尾的标识是暴露在外的部件，日常行驶中的灰尘、雨水冲刷都要考虑进去，凹面的边角都做了R0.3的圆角过渡，避免应力集中同时也方便后期表面喷涂的时候不会出现积漆问题。标识中心的公牛造型是整个徽标的视觉核心，做这个曲面的时候不能直接拿平面矢量图拉伸，要还原公牛肌肉线条的起伏感，牛身的凸起高度从四肢到背部是渐变的，背部最高处比凹面基准高出2mm左右，四肢末端的高度逐渐收窄到和凹面齐平，尾巴的卷曲弧度要做顺滑的G2连续，不然在光线照射下会出现曲面不顺的折痕，影响标识的精致度。实际装车场景里，这类标识一般安装在车头中网正中、车尾行李箱盖中央，还有部分车型会在轮毂盖、方向盘中央配置小尺寸版本，不同安装位置的尺寸边界不一样，中网位置的大标整体宽度一般在120mm到150mm之间，高度对应在150mm到180mm，盾形的长宽比控制在1:1.25左右，这个比例是经过多代车型调整后的视觉最优比例，不会因为过宽显得臃肿，也不会因为过窄显得局促。

　　安装结构上，标识背面一般会设计三个定位柱，分别对应盾形上部两个角和下部尖点的位置，定位柱直径2.5mm，长度根据安装面的钣金厚度调整，通常预留3mm的卡接余量，配合3M双面胶做双重固定，避免高速行驶的时候标识脱落，定位柱的位置要避开钣金背面的加强筋，不然装配的时候会出现顶起无法贴平的问题。很多改装市场也会用到这类标识的三维模型，做定制化的碳纤维纹理版本、发光版本的时候，这个基础模型的曲面精度直接影响后期改款的效果，比如做发光款的时候，需要在公牛造型的背面预留0.8mm的导光层安装空间，这就要求前期建模的时候把公牛实体的厚度控制在1.8mm，留出足够的空间布置导光材料和LED灯珠，同时不能让表面透出发光点的颗粒感。

　　另外在做曲面质量检查的时候，要把标识的所有外露面做曲率分析，确保高光线条顺滑，没有突兀的拐点，因为汽车外饰件对外观面的要求很高，即使是很小的标识，在展厅灯光下如果曲面有瑕疵，会直接拉低整车的质感。还有边缘的包边和内部凹面的衔接处，要做0.2mm的倒角，避免装配的时候划手，也减少洗车过程中高压水枪冲击导致的边缘起漆问题。很多刚入行的结构工程师做车标建模的时候，容易只关注平面轮廓的还原，忽略厚度方向的渐变和安装结构的匹配，实际上这类外露的品牌标识，是用户对车辆品牌认知的第一视觉触点，每一处曲面的起伏、每一个圆角的大小，都要兼顾视觉效果和实际使用的可靠性，比如在北方多雪的地区，标识表面不能有过大的凹陷角度，不然积雪结冰之后清理的时候容易把标识表面的涂层撬掉，在南方多雨潮湿的地区，标识背面的胶层贴合面要做平整的环形平面，保证双面胶粘贴之后没有缝隙，避免雨水渗入导致标识脱落或者钣金生锈。
