轻量化钢管式卡丁车车架底盘结构

该卡丁车车架底盘采用圆管弯折焊接成型的空间桁架结构，整体无额外蒙皮与覆盖件支撑，完全依靠管材排布形成的三角稳定结构承担整车行驶过程中的各类载荷。从实际应用场景来看，这类桁架式钢管车架多用于休闲娱乐类卡丁车、自制改装越野卡丁车以及入门级场地竞速卡丁车的搭建，区别于量产乘用车的承载式车身，这类开式桁架结构维修便捷、改装自由度高，单段管材出现变形或开裂时可直接切割替换，无需对整体结构做大面积拆解，非常适合非量产的小批量自制车辆、场地租赁类高频使用卡丁车的运维需求。

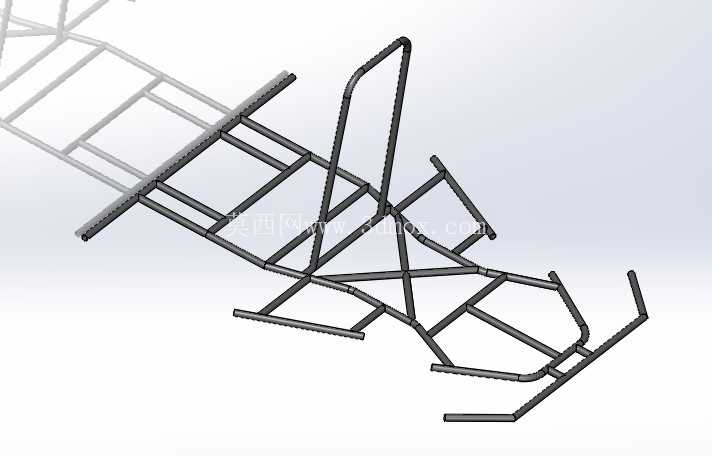

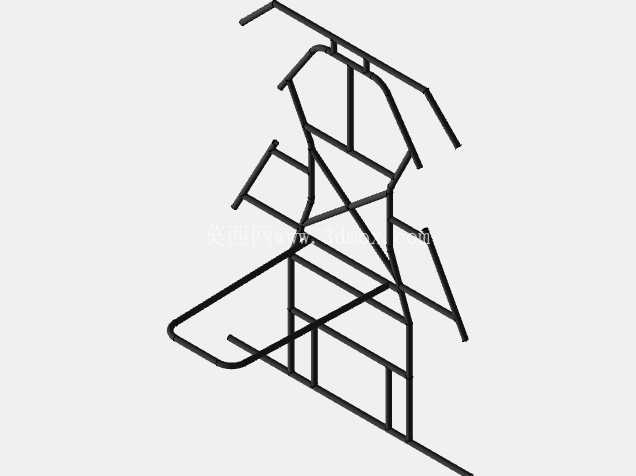

从结构功能特性来看，车架前段预留了转向机构安装位，管材弯折形成的前部框架可直接固定转向柱支座、转向拉杆固定点，两侧延伸的管材端头预留了前悬安装支座的焊接平面，可适配不等长摆臂的独立前悬结构，也可根据使用需求直接换装硬轴式前桥，安装边界预留了足够的调整空间，无需对主框架做二次切割即可完成不同配置的悬架适配。车架中段为乘员乘坐区域，管材弯折形成的座椅支撑框架完全贴合桶式赛车座椅的安装孔位，靠背位置的斜向支撑管直接连接到底架主纵梁，可在车辆发生正面碰撞时将冲击力直接传导至后部结构，避免乘坐区域出现塌陷变形；中部的横向交叉管材除了提升整体抗扭刚度外，还预留了安全带固定点、电池安装位以及油门刹车踏板的安装平面，所有安装位的孔位同轴度公差可控制在0.2mm以内，装配时无需额外扩孔修正。车架后段为动力总成安装区域，后部延伸的两根主纵梁预留了发动机安装吊点、后轴固定座以及传动机构的避让空间，针对不同排量的单缸汽油机、电动动力总成，安装位的孔距预留了±50mm的调整余量，可适配168F系列通用汽油机到200cc排量的专用卡丁车发动机，也可换装5kW以内的轮毂电机总成，适配性覆盖多数民用休闲卡丁车的动力配置需求。

从设计思路层面，整个车架的管材选型全部采用同规格的无缝冷拔圆管，弯折半径统一为管材直径的3倍，既降低了弯管工序的模具成本，也避免了多规格管材带来的备料复杂度；所有管材的连接节点全部采用相贯线切割后满焊处理，关键受力节点额外增加了三角形加强筋片，在保证整体结构强度的前提下尽可能削减非受力区域的管材排布，最终整架重量可控制在同尺寸钢制车架的较低水平，完全满足轻量化卡丁车的减重需求。尺寸边界方面，车架整体宽度控制在1200mm以内，轴距适配1100mm到1200mm的常规卡丁车尺寸，离地间隙预留120mm的安装空间，装配轮胎与悬架后整车离地间隙可保持在80mm左右，既满足场地铺装路面的行驶通过性，也可适配非铺装路面的轻度越野使用需求；车架整体高度不超过600mm，装配座椅后乘员重心高度可控制在350mm以内，大幅降低车辆高速过弯时的侧翻风险。

在实际装配验证中，该桁架结构的抗扭刚度可达到普通民用小型乘用车车架的60%以上，完全能够承受卡丁车在场地内高速过弯、紧急制动以及轻度跳跃带来的冲击载荷，所有安装位的排布都经过实际装配校验，转向机构与悬架的运动干涉量控制在安全范围内，制动管路与燃油管路的走线空间全部预留，不会出现管材与运动部件摩擦干涉的问题。针对场地租赁类的高频使用场景，车架的所有外露管材都预留了防磨块安装位，可在易磕碰的位置加装尼龙防磨块，避免车辆碰撞时直接损伤主框架管材，延长车架的整体使用寿命；针对自制改装场景，所有管材的弯折角度都采用常规弯管设备即可加工，无需定制特殊弯折模具，普通具备焊接加工能力的作坊即可完成复刻生产，加工门槛较低。
