户外低拉背力量训练器械结构设计

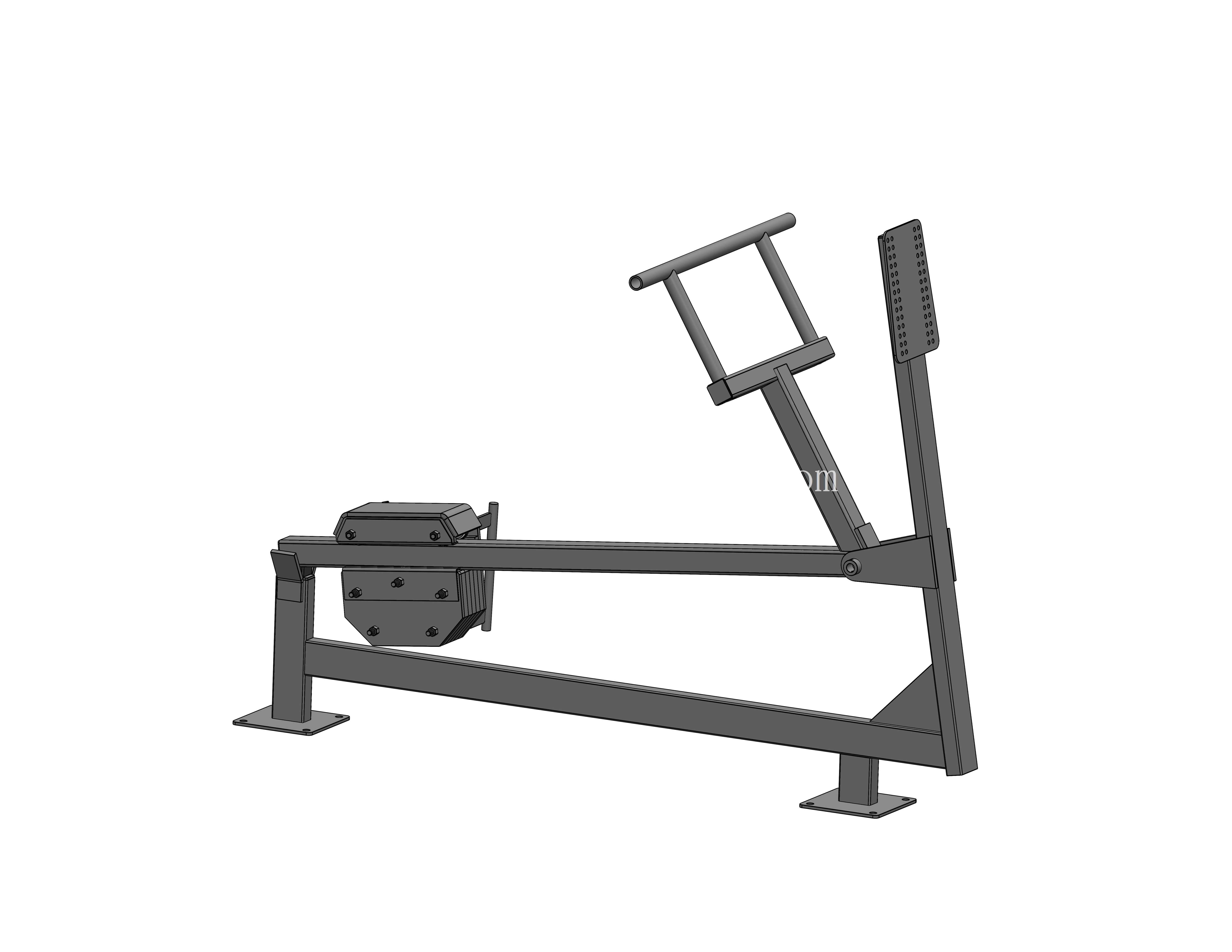

这款户外低拉训练器械的结构设计，核心围绕露天公共健身场景的使用需求展开，适配城市公园、社区广场、街边健身区等无遮蔽户外场地的安装与长期使用。从结构布局来看，整机采用落地式固定安装方案，底部设置两个宽幅支撑脚，每个支撑脚预留螺栓安装孔位，安装时可通过膨胀螺栓直接与混凝土地面刚性连接，支撑脚间距经过受力校核，训练时整机倾覆力矩远低于安全阈值，无需额外配重块辅助固定，适配厚度不小于150mm的硬化混凝土地面安装条件。器械主体框架采用矩形钢管焊接成型，所有焊缝处做圆弧过渡处理，避免户外使用过程中尖锐棱角造成磕碰损伤，框架表面采用户外级粉末静电喷涂工艺，可耐受长期日晒雨淋、温湿度交变带来的腐蚀问题，涂层附着力满足户外设施使用要求，不易出现脱落、锈蚀问题。

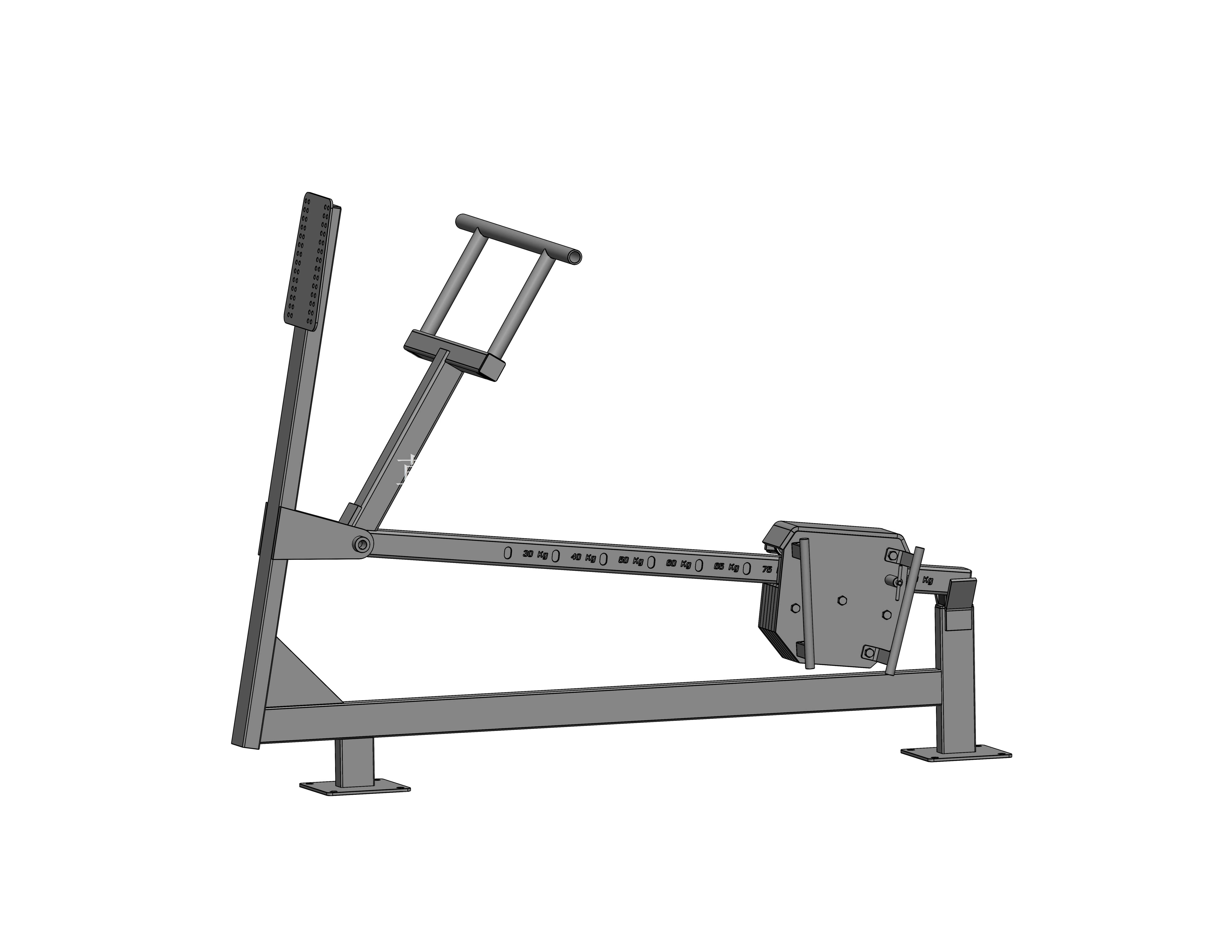

器械的核心训练功能区分为握持操作位、阻力单元、支撑靠位三个部分。握持端设置符合人体工学的横向握把，握把高度适配多数成年使用者站姿俯身操作的手臂位置，握把表面做防滑纹理处理，避免训练出汗后出现打滑问题；阻力单元采用密封式结构设计，将阻尼构件完全封闭在金属壳体内，隔绝户外雨水、灰尘的侵入，无需频繁拆解维护即可保证阻尼输出的稳定性，阻力输出曲线经过调校，匹配背阔肌、斜方肌中下束、肱二头肌的发力轨迹，训练过程中阻力变化平缓，无突然的卡顿或卸力问题；靠背支撑位设置带防滑纹理的倾斜靠板，训练时使用者可将大腿前侧抵靠在靠板位置，固定下半身姿态，避免拉拽过程中身体过度前倾造成腰部代偿损伤，靠板角度经过多轮人体工学验证，适配155cm至190cm身高区间的使用者操作。

从安装边界来看，整机长度方向预留足够的操作空间，安装时器械前方需预留不小于1.2米的站立操作空间，后方预留不小于0.5米的维护间隙，左右两侧各预留0.8米的通行空间，避免相邻健身器械使用时出现互相干扰。框架的受力杆件经过有限元受力分析，在额定120kg训练载荷下，杆件最大变形量控制在1mm以内，满足公共健身设施的强度安全要求，所有转动铰接位置采用带密封端盖的自润滑轴承，无需定期加注润滑脂即可长期顺畅转动，适配户外无人值守的使用场景。

设计过程中充分考虑户外使用的损耗问题，所有外露紧固件均采用不锈钢材质，避免长期户外使用出现锈死无法拆解维护的问题，器械表面无易脱落的小零部件，防止公共使用场景下出现零件脱落丢失的情况。握把与框架的连接位置采用双重防松结构，即使长期承受交变拉拽载荷也不会出现松动脱落问题，密封式阻力单元的外壳防护等级达到IP65，可直接用高压水枪冲洗清洁，降低公共设施的日常维护工作量。整机无突出的尖锐结构，所有边角均做R3以上的圆弧倒角，即使人员意外磕碰也不会造成严重划伤，充分考虑公共场景下的使用安全性。
