冷藏半挂车侧门专用不锈钢铰链结构设计

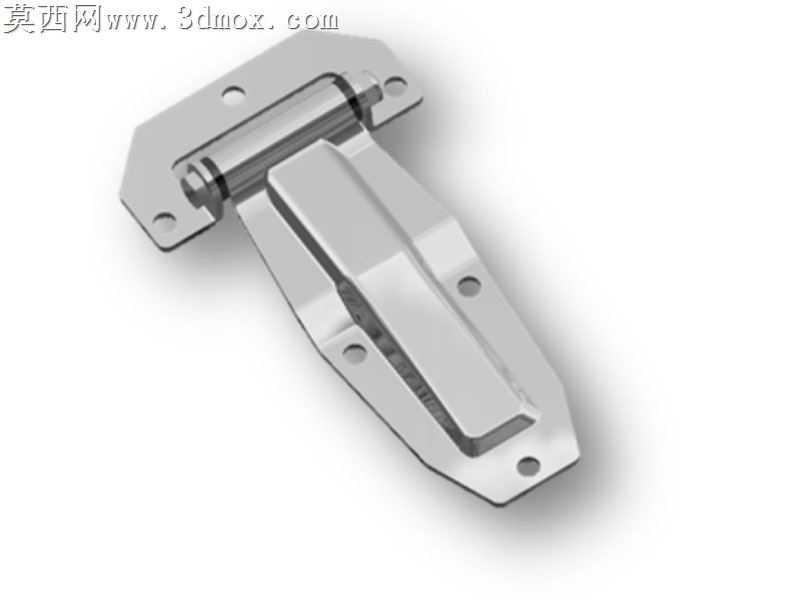

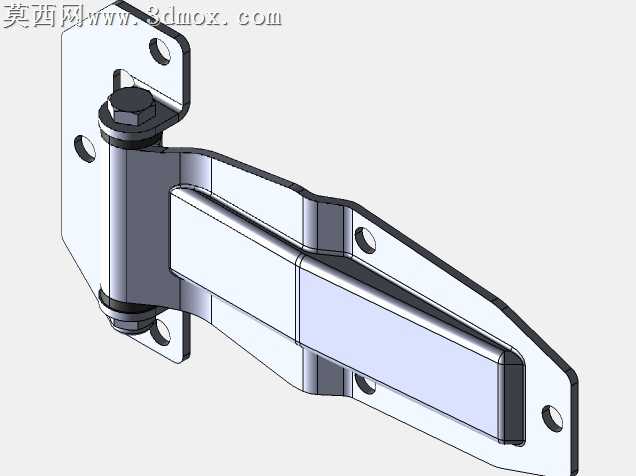

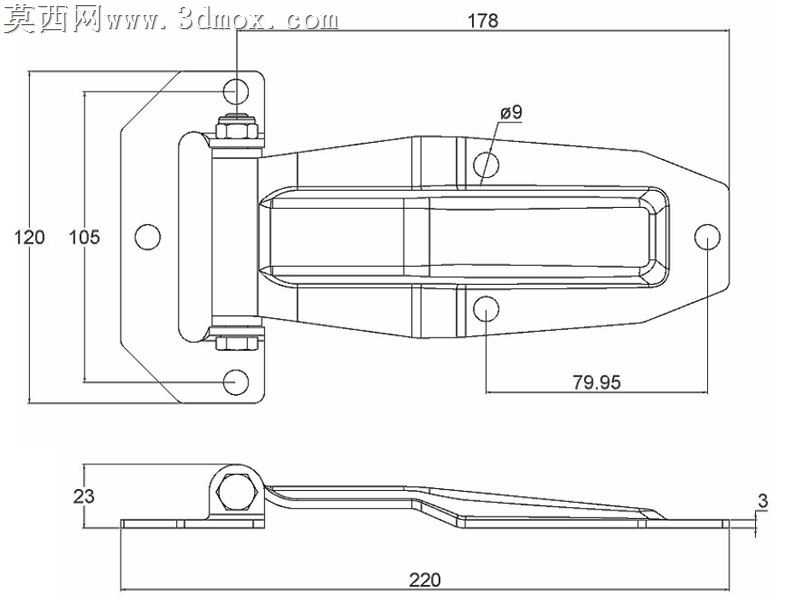

本模型为冷藏箱与半挂车配套使用的侧门铰链，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循工业五金件的实际生产尺寸规范，对铰链的合页转轴、安装翼板、加强筋结构、固定孔位均做了1:1比例的精准还原，确保模型可直接用于后续的结构验证、装配模拟与生产开模参考。材质设定上选用了适配冷链运输场景的304不锈钢材质，渲染阶段通过金属材质球的参数调试，还原了不锈钢表面拉丝处理的哑光金属质感，对转轴部位的轴套间隙、合页转动配合面做了细节优化，既呈现出金属构件的硬朗质感，也清晰展现了各部件的装配关系。结构设计上，该铰链采用不对称双安装翼板结构，其中一侧翼板适配车厢门框的安装平面，开设多组沉头固定孔保证安装后的平整度，避免突出结构剐蹭货物或密封胶条；另一侧翼板适配侧门门板的安装位，翼板表面设计有一体冲压成型的纵向加强筋，在不增加板材厚度的前提下大幅提升翼板的抗弯折强度，适配冷藏箱侧门频繁开合的承重需求；中部转轴采用隐藏式轴套结构，转轴与合页之间预留合理转动间隙，既保证铰链开合顺畅无卡滞，也避免间隙过大导致门板晃动漏冷，同时转轴两端做了封边处理，防止冷链运输过程中水汽、凝露进入转轴内部造成锈蚀卡滞。设计思路围绕冷链运输装备的实际使用需求展开，充分考虑冷藏箱侧门的密封要求、承重需求与耐腐蚀需求，整体造型线条流畅无尖锐棱角，安装孔位采用对称式排布，既适配左侧门也适配右侧门的安装需求，减少配件备货的品类数量；翼板边缘做了圆角钝化处理，避免安装与使用过程中划伤操作人员或损坏箱体密封结构；模型在渲染时采用柔和的影棚布光，通过多角度光影突出铰链的结构层次与金属质感，清晰展现加强筋的凸起结构、固定孔的沉头设计、转轴的配合间隙等细节，完整呈现该款侧门铰链的工业设计美感与实用结构特性，可用于半挂车、冷藏箱生产企业的配件选型、装配干涉检查以及产品展示使用。
