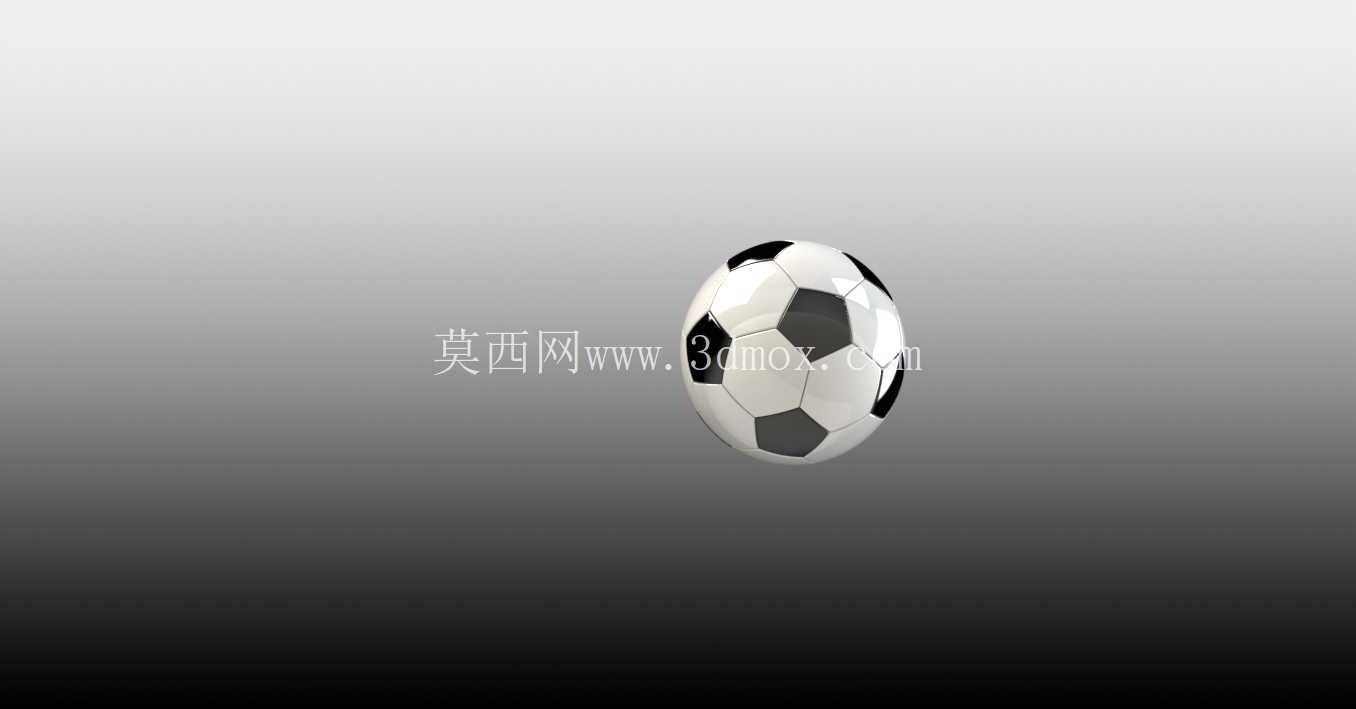

标准黑白拼接竞技足球立体结构设计

日常做体育器材类结构建模时，足球这类球面拼接产品是很典型的曲面练习案例，很多刚接触曲面建模的工程师都会从这类规则球面分块入手，掌握曲面缝合、实体加厚、阵列特征的核心逻辑。从实际应用场景来看，这类标准足球结构不仅用于常规赛事用球的结构验证，也常被用于体育周边产品开发、运动场景仿真动画搭建、文创产品衍生设计，甚至部分儿童游乐设施的球面装饰结构，也会参考足球的分块拼接逻辑来做曲面拆分，降低大尺寸球面的加工成型难度。

从设计思路上来说，传统足球采用正五边形与正六边形拼接的结构，本质是球面多面体展开的工程化应用，建模时首先要确定球面的基准直径，常规成人赛事用球的圆周范围在68-71cm之间，换算成球面直径约21.6-22.6cm，建模时先以原点为中心创建基准球体，再通过基准面分割、投影曲线的方式，在球面上勾勒出单个五边形块与六边形块的边界轮廓，这里要注意球面曲率对轮廓投影的影响，不能直接用平面多边形投影到球面，否则会出现块与块之间的拼接缝隙，需要通过曲面上的样条曲线调整边界，保证相邻块的边界曲率完全匹配，缝合后不会出现曲面破面。

完成单个块的曲面分割后，要通过圆周阵列、轴向阵列的方式完成整个球面的块体排布，标准足球一共包含12个正五边形块与20个正六边形块，每个五边形块周围环绕5个六边形块，阵列时要注意阵列轴的选择与角度约束，避免出现块体重叠或者错位的问题。所有块体分割完成后，要对每个块体做实体加厚处理，常规足球的表皮厚度在3-5mm之间，加厚时要注意曲面法线方向统一向外，避免出现加厚失败或者实体内部重叠的问题。之后还要在块体的拼接边缘做倒角处理，模拟实际足球的拼接缝结构，倒角半径控制在0.5-1mm之间，既还原真实足球的拼接细节，也避免模型边缘出现尖锐棱角影响后续渲染或者3D打印的成型效果。

从安装与使用边界来看，如果是用于3D打印制作足球模型，需要提前考虑块体之间的连接结构，若做整体打印则要预留内部支撑的逃逸孔，孔径不小于5mm，避免打印完成后内部支撑无法清理；如果做拆分打印组装，则要在每个块体的拼接面设计定位卡扣，卡扣的配合公差控制在0.1-0.2mm之间，保证组装后块体之间不会出现松动脱落。如果是用于赛事用球的结构仿真，还要在模型基础上附加表皮材料的弹性参数、内部气压的载荷参数，用于模拟足球受冲击时的形变情况，为球皮材料选型、内胆结构设计提供数据参考。

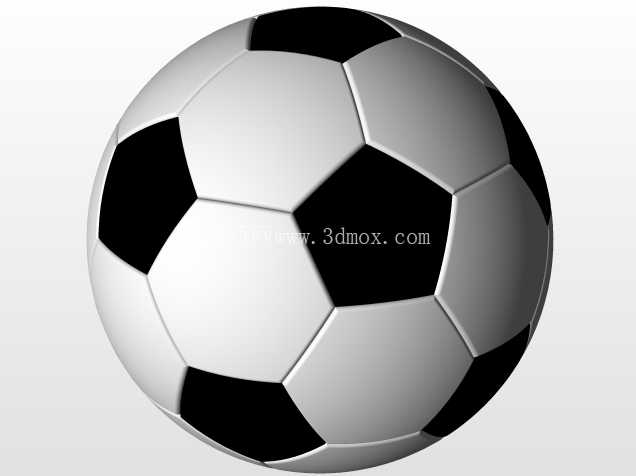

很多工程师做这类球面建模时容易犯的错误是直接用平面多边形拉伸后做球面弯曲，这样做出来的块体曲率与基准球面不匹配，拼接时会出现明显的台阶面，正确的做法是所有轮廓线都基于球面UV线做偏移调整，保证每个块体的外表面完全贴合基准球面，内表面通过等距曲面生成，这样整个球体的壁厚均匀，不会出现局部过薄或者过厚的问题。另外在做外观渲染时，五边形块采用哑光黑色材质，六边形块采用哑光白色材质，拼接缝处可以添加轻微的凹凸纹理，模拟真实足球的缝线质感，能大幅提升模型的真实感。这类球面分块的建模逻辑还可以延伸到其他球形产品设计中，比如球形储罐、球形装饰件、按摩球等产品的结构设计，都可以参考足球的分块思路，将复杂球面拆分为多个易加工的平面近似块，降低生产制造的难度与成本。
