异形拼接纹理足球曲面结构设计

做体育用品结构设计快十二年，经手的球类曲面模型没有一百也有八十，这次做的这款异形拼接足球，和传统正五边形六边形拼接的足球结构逻辑完全不一样，最开始拿到需求是给青少年赛事做定制款用球的结构验证，首先要解决的就是传统拼接块接缝多、球面平整度受拼缝公差影响大的问题。

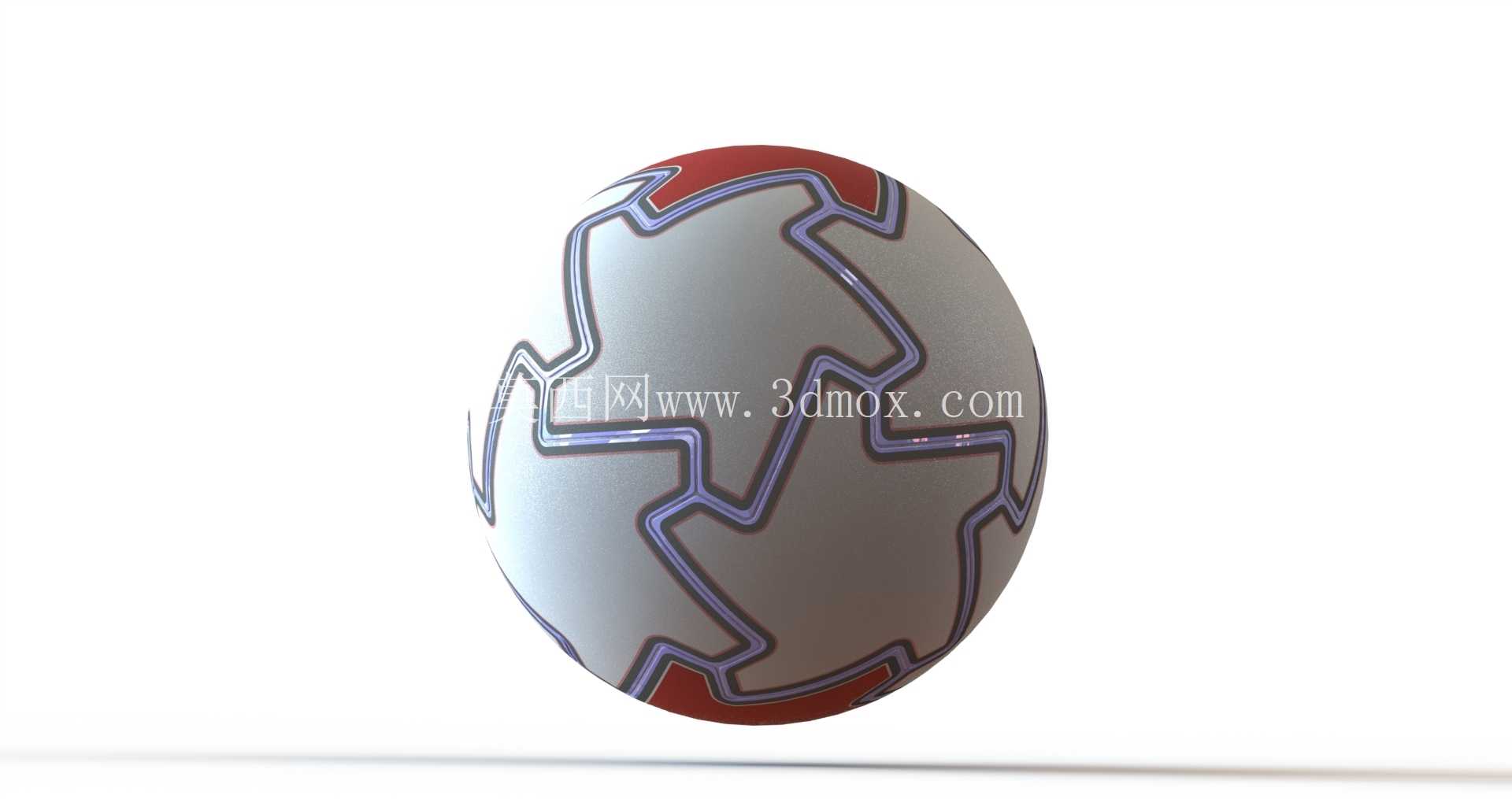

先从实际应用场景说，这类足球主要用于室内五人制赛事、青少年校园足球训练，还有商业赛事的定制展示用球，日常使用场景里会频繁接触人工草皮、室内PVC运动地板，偶尔会碰到场边的硬质围挡，所以球面的曲面过渡不能有尖锐的棱边，不然不仅会影响飞行过程中的气流走向，还会在频繁撞击后出现拼缝起翘的问题。做曲面拆分的时候，没有沿用传统32块拼接的分块逻辑，而是把整个球面拆成了6块大尺寸的异形曲面块，单块曲面的包覆角度接近60度，这样整个球的拼缝总长度比传统足球缩短了近40%，拼缝处的粘接宽度控制在3.5mm，既保证粘接强度，又不会因为拼缝过宽导致球面触感偏硬。

建模的时候最先确定的是球体的基础尺寸，按照正规5号球的标准，球体公称直径定在218mm，整个球面的轮廓度公差控制在±0.8mm以内，不管是哪个方向测量直径，偏差都不能超过1.5mm，不然会影响球的回弹均匀性。曲面构建全程用曲率连续的G2连接，每一块拼接片的边缘都做了0.3mm的圆角过渡，拼缝处的台阶差控制在0.1mm以内，这样球面在高速飞行的时候不会因为局部凸起产生乱流，脚接触球面的时候触感也更均匀，不会出现传统足球拼缝处硌脚的问题。

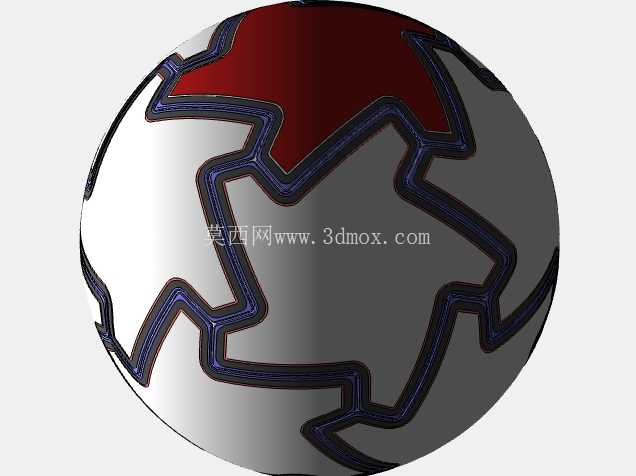

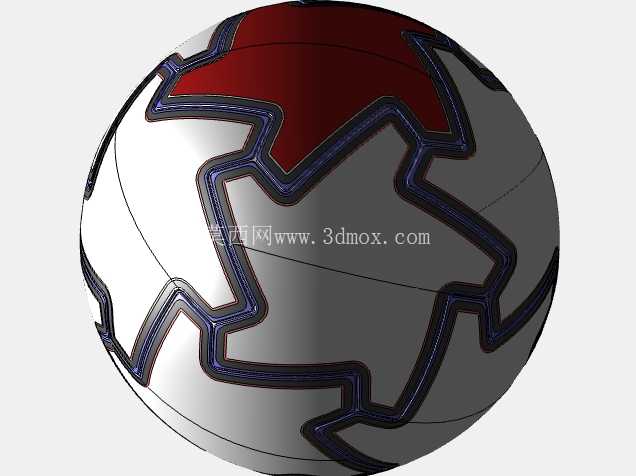

设计过程中特意调整了曲面块的纹理走向，把红色装饰区域的曲面弧度做了细微的内凹处理，内凹深度0.2mm，一方面是做视觉上的层次感，另一方面这个内凹区域刚好对应球员脚弓推球、正脚背射门的常用接触区，细微的内凹能增加球面和球鞋接触面的摩擦力，出球的旋转控制会更稳定。之前做传统足球建模的时候经常碰到拼缝处曲面收敛变形的问题，这次做分块的时候特意把每块曲面的UV线走向和球面的经纬线做了15度的偏角，避免曲面在极点位置出现收敛褶皱，后续开模的时候片材的拉伸率能控制在12%以内，不会出现片材局部过薄导致的耐用性下降问题。

考虑到实际生产的安装边界，每块拼接片的边缘都做了向内的折边结构，折边高度2mm，折边的倾斜角度是8度，组装的时候相邻片材的折边可以互相嵌合，不需要额外的定位治具就能保证拼缝对齐，组装效率比传统结构提升近30%。内胆和外球面的间隙控制在1.2mm，给内胆充气后的膨胀预留足够空间，不会因为充气后球面被过度撑开导致拼缝开裂。之前测过同结构的手板，充气到标准气压0.6bar的时候，球面的硬度刚好在65邵氏A，符合赛事用球的触感要求，从2米高度自由落体到水泥地面的回弹高度在120-130cm之间，回弹均匀性偏差不超过5cm，完全满足正规赛事的使用要求。

另外在曲面细节处理上，没有做多余的防滑凸起，因为室内场地使用的时候，过多的凸起反而容易积攒灰尘，导致球面摩擦力下降，整个外球面保持光滑的曲面过渡，只在拼缝处做了细微的导流槽，槽深0.15mm，雨天使用的时候雨水可以顺着导流槽快速流走，不会在球面形成水膜导致打滑。做结构验证的时候也考虑了低温环境的使用情况，曲面片的弯折半径最小处控制在8mm，哪怕是零下10度的环境，片材弯折也不会出现开裂的问题，适配北方冬季室外临时使用的场景。整个建模过程没有用复杂的加厚曲面，所有壁厚保持均匀的3.2mm，和常规足球的外片厚度一致，不需要调整现有的片材裁切、热压成型工艺，现有足球生产线不用改模就能直接投产，不会额外增加生产端的成本。
