适配诺基亚Lumia820的运动心率监测表带结构

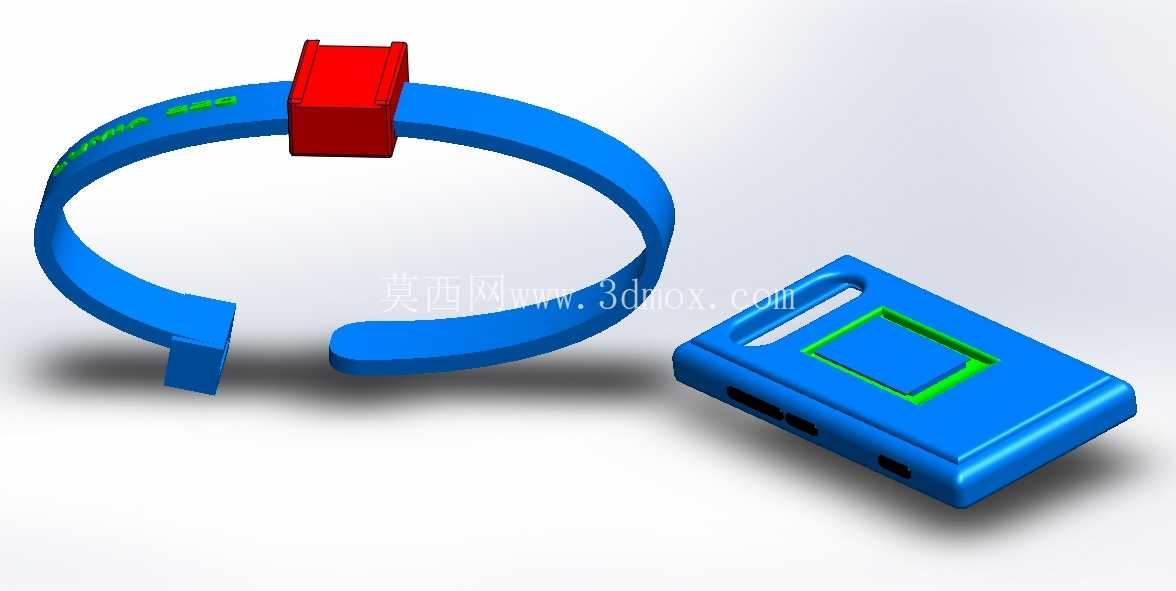

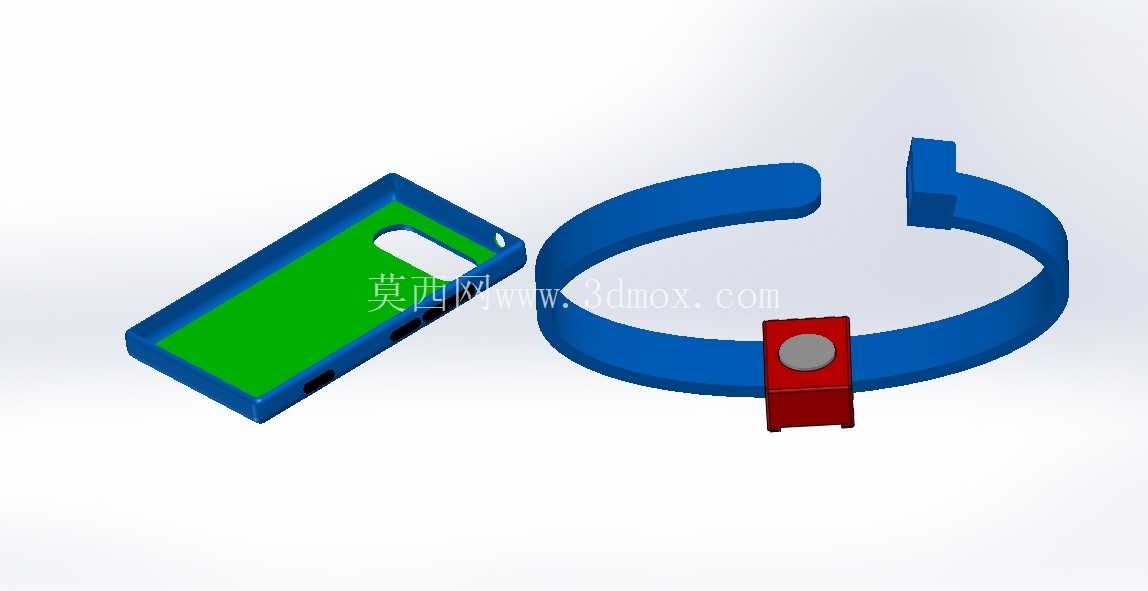

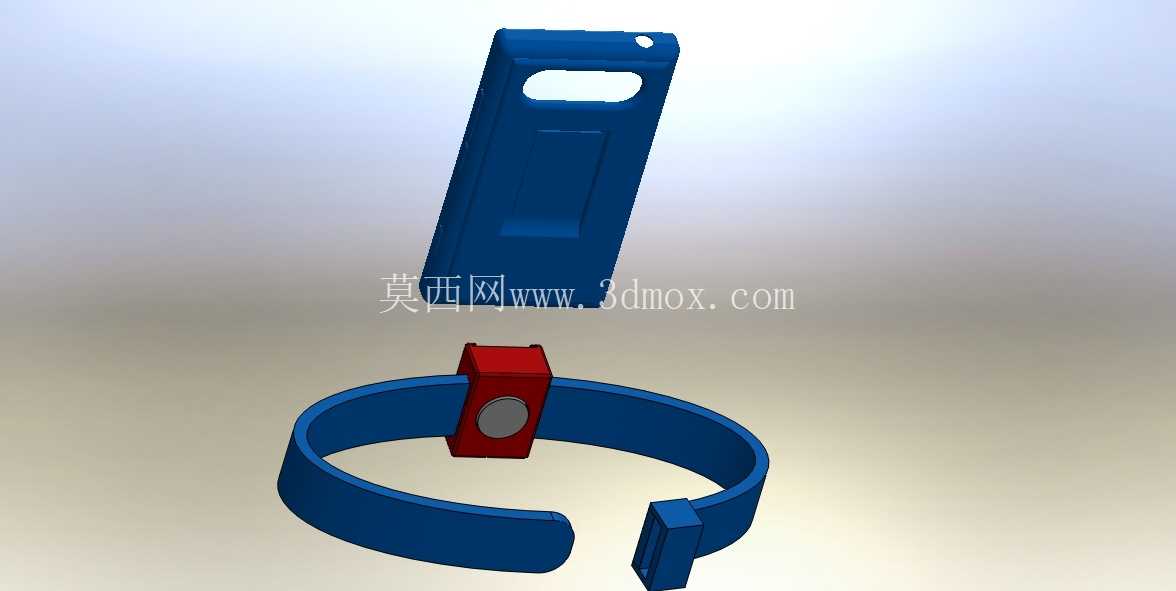

　　这款腕带式心率监测配件，核心是为对应型号的移动通讯设备拓展运动场景下的生理数据采集能力，日常使用中可直接佩戴于手腕部位，无需额外手持设备，就能在跑步、骑行、有氧训练等各类户外运动场景下持续捕捉心脏搏动信号，通过内置的传感模块换算出实时心率数值，为运动强度管控提供直观的数据参考，避免运动过程中心率超出安全区间造成身体负担。从结构设计逻辑来看，整个配件分为腕带主体与设备承载座两个核心部分，腕带采用开口式C型环结构，材质选用具备一定弹性与亲肤属性的软质工程塑料，佩戴时可通过自身形变适配不同粗细的腕围，无需额外设计打孔调节结构，腕带内侧做了微弧面处理，贴合皮肤时不会产生明显的压痕，长时间佩戴也能保证基础的透气性，避免运动出汗后腕部出现闷汗不适的问题。

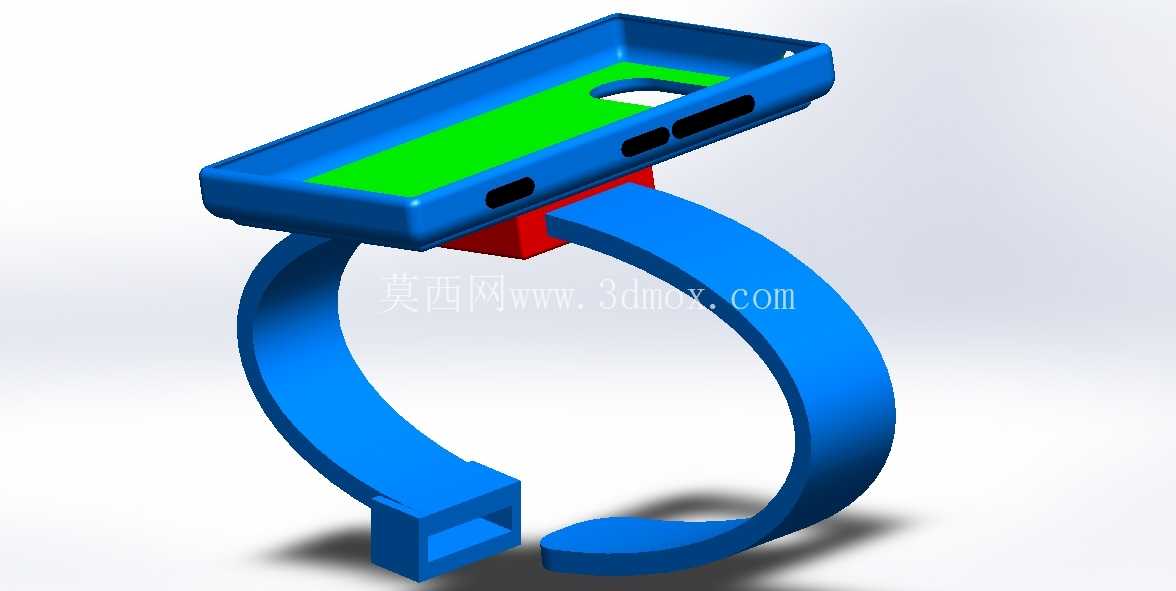

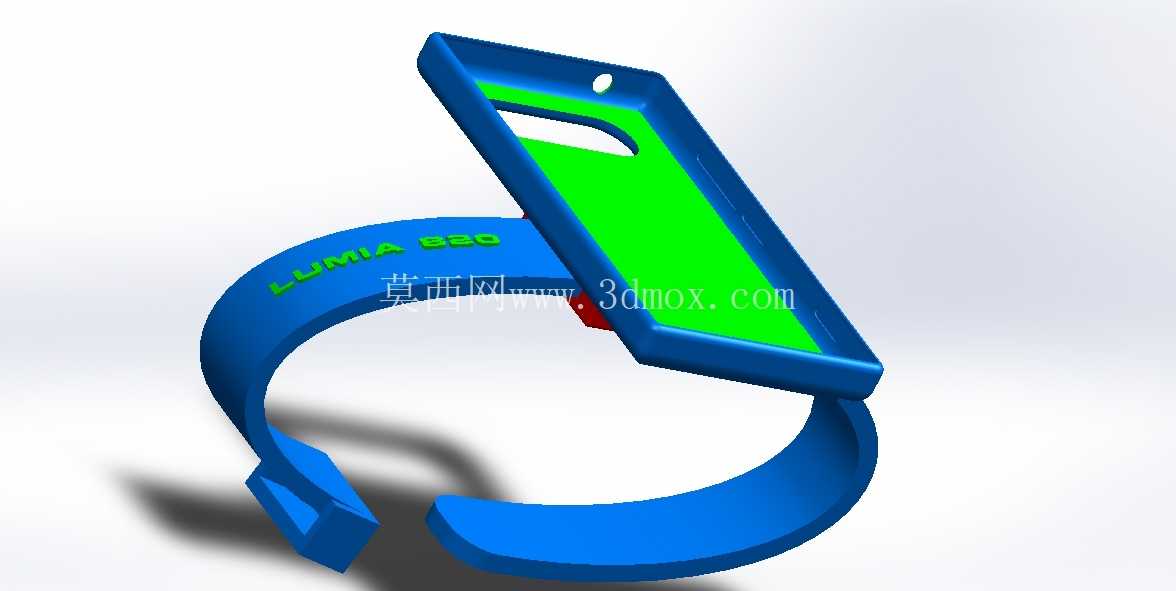

　　设备承载座位于腕带的外侧居中位置，采用卡扣式固定结构与腕带主体连为一体，承载座的内腔尺寸完全匹配对应型号手机的安装边界，内腔边缘做了0.3mm的倒扣止位结构，手机推入后可牢牢卡在承载座内，即使在剧烈跑跳、手臂大幅摆动的场景下也不会出现松脱滑落的情况；承载座的侧面预留了对应手机的接口避让槽，充电接口、扬声器开孔的位置都做了精准的对位挖空，佩戴状态下无需拆下手机就能完成充电、音频播放等操作，不会因为加装腕带影响手机本身的基础功能使用。

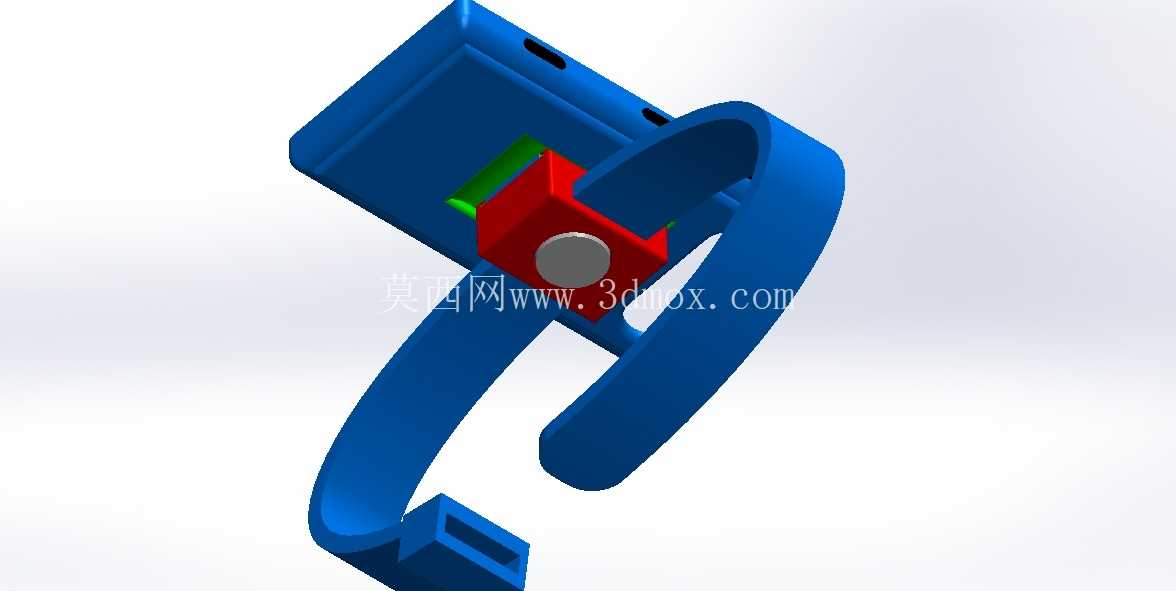

　　承载座表面的传感窗口区域做了凸起的绿色标识圈，该位置对应内部心率传感模块的信号采集端，设计时特意将该区域做了15度的倾角处理，佩戴时传感窗口可以更好地贴合腕部皮肤表面，减少运动过程中因为腕部晃动产生的信号采集间隙，保证心率数据采集的连续性与准确性。腕带的开口端做了加厚的止位挡边，佩戴时将开口端对准腕部侧面推入即可完成穿戴，脱卸时只需轻掰腕带开口处就能取下，整个穿戴过程无需额外的锁扣结构配合，操作逻辑简单快捷，适合运动前快速穿戴的使用需求。

　　从安装边界来看，整个腕带装配完成后的整体环体内径适配常规成年人腕围范围，腕带本身的宽度控制在18mm，既保证了佩戴时的支撑强度，不会因为腕带过窄导致佩戴时勒紧皮肤，也不会因为腕带过宽影响手腕的正常活动，承载座的外轮廓尺寸略大于手机本身的厚度与宽度，突出部分做了全圆角过渡处理，日常使用中不会剐蹭衣物或者其他物体。在结构强度设计上，腕带与承载座的连接位置做了加厚的过渡圆角，避免反复弯折穿戴过程中连接位置出现应力断裂的问题，腕带整体的壁厚控制在2.5mm，既保证了足够的结构韧性，反复弯折上万次也不会出现发白断裂的情况，也不会因为壁厚过大导致腕带整体过硬，影响佩戴的贴合度。这款配件的设计完全围绕运动场景下的实际使用需求展开，没有多余的装饰性结构，所有的结构细节都服务于佩戴稳定性、信号采集准确性、操作便捷性三个核心目标，解决了运动过程中手持手机不便、无法实时监测心率的实际痛点，拓展了对应型号手机在运动健康场景下的使用边界，结构设计上充分考虑了穿戴类产品的人机工程学要求，在保证功能实现的前提下尽可能简化结构，降低生产制造的难度，适合批量注塑生产。
