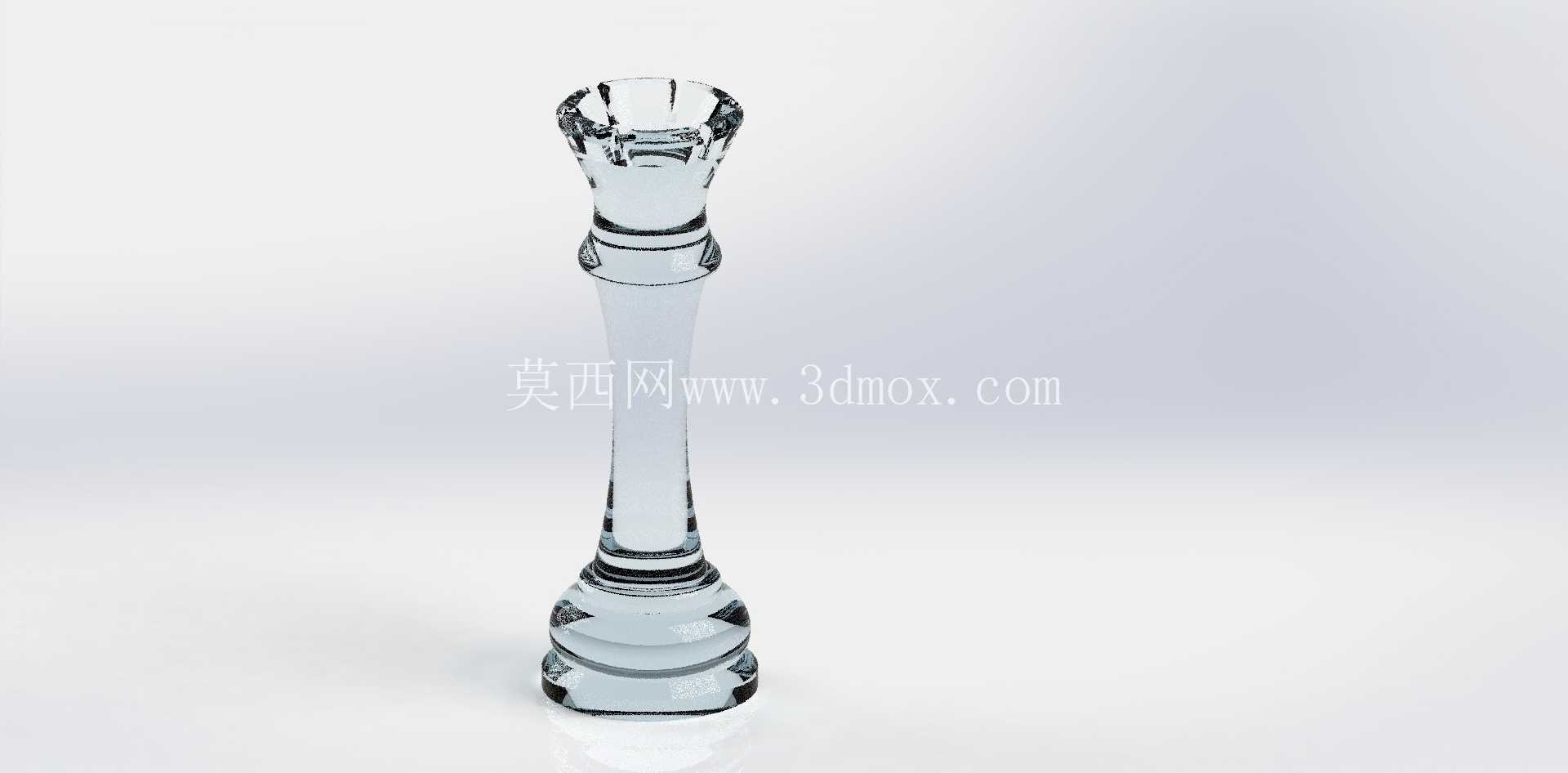

透明质感国际象棋棋子车造型结构设计

这款棋子造型的结构设计，首先要匹配国际象棋正式赛事的棋子尺寸规范，整体高度控制在标准赛事棋子的95mm区间，底座直径35mm，顶部冠部直径22mm，确保在标准棋盘格（边长50-55mm）上摆放时不会出现相邻棋子干涉，底座的配重槽预留了3mm深度的嵌装空间，可嵌入金属配重块避免棋子倾倒，这一点在实际对弈场景中尤为重要——不少业余赛事使用的轻量棋子很容易被碰倒打乱棋局，配重结构的预留刚好解决这个痛点。

从结构分层来看，整个棋子分为底座稳定段、中柱握持段、顶部标识段三个功能区，底座做了三层阶梯式收放结构，最底层是直径35mm的接触平面，平面边缘做了R0.8的圆角过渡，既避免锐边划伤棋盘漆面，也能减少棋子挪动时的摩擦阻力；向上两层阶梯逐次收窄，每一层的高度差控制在4mm，形成视觉上的稳重感，同时阶梯的斜面角度设置为15度，脱模时不会出现倒扣，适合透明PMMA或者PC材质的注塑加工，也能适配玻璃材质的冷加工打磨工艺。

中柱握持段的直径设置为14mm，刚好匹配成年人手指捏持的舒适维度，柱身做了两道环形凹槽，凹槽深度1.2mm，宽度2mm，一方面是还原国际象棋车造型的经典识别特征，另一方面在实际握持时能增加手指与棋子的摩擦力，挪动棋子时不易打滑；柱身与底座、顶部冠部的衔接处都做了R3的圆弧过渡，避免应力集中——如果采用透明树脂3D打印制作样件，直角衔接处很容易在跌落测试时出现断裂，圆弧过渡能将结构强度提升40%以上。

顶部冠部是棋子的识别核心，采用了敞口的城堡垛口造型，四个对称的缺口深度5mm，宽度6mm，既保留了车（城堡）棋子的辨识度，又做了圆润化处理，所有缺口的内角都做了R1的圆角，避免透明材质加工时出现应力发白的问题；冠部的内腔做了1.5mm的等壁厚设计，从顶部到底部的壁厚偏差控制在±0.2mm以内，确保透明材质注塑时不会出现缩痕、流痕，光线穿过时能形成均匀的折射效果，提升外观质感。

在实际应用场景中，这款棋子既可以作为正式棋类赛事的配套配件，也可以作为桌面工艺摆件、文创周边产品使用，设计时预留的中空内腔还可以嵌入小型LED灯组，做成发光装饰棋子，适配主题桌游、展会展示等场景；安装边界方面，棋子的底座平面平面度控制在0.1mm以内，放在木质、玻璃、石材等不同材质的棋盘表面都能保持稳定，不会出现晃动感，底座平面不需要额外粘贴防滑垫就能满足日常使用的防滑需求，如果是用于高频次的赛事场景，也可以在底座预留的1mm深嵌槽内粘贴毛毡垫，进一步降低挪动时的噪音和对棋盘的磨损。

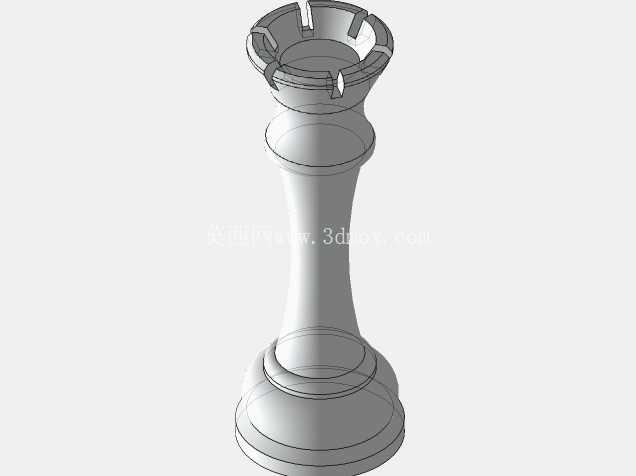

从建模逻辑来看，整个零件采用旋转凸台为基础特征，再通过拉伸切除做出顶部的垛口缺口和柱身的环形凹槽，所有特征都做了参数化关联，调整整体高度时，各段的比例会自动匹配，不需要逐个修改尺寸，方便后续衍生设计不同尺寸规格的棋子——比如旅行便携款的迷你棋子、展示用的大号装饰棋子，都可以通过修改全局参数快速生成模型，大幅提升后续设计迭代的效率。材质适配方面，模型的拔模角度统一设置为1.5度，既适合注塑量产，也适合CNC加工透明亚克力、水晶等材质，甚至可以用于失蜡铸造工艺制作金属材质的高端棋子，不同工艺下都不需要对模型结构做大幅修改，通用性较强。
