银石赛道带盖看台支撑结构设计

在场地观赛设施的结构设计领域，看台支撑构件的选型与建模直接关系到现场使用的安全性、搭建效率与后期维护成本，这类带盖的长条型看台支架，最初的设计切入点是针对户外赛道观赛区域的快速部署需求——不同于永久混凝土看台的浇筑施工逻辑，这类模块化支撑构件需要兼顾运输堆叠便利性、现场拼接容错率以及长期户外使用的结构稳定性。从实际应用场景来看，这类构件主要服务于临时或半永久赛道观赛区域的看台搭建，单段构件可作为独立的看台单元支撑，也可多段沿赛道边缘横向拼接，形成连续的观赛站立或坐席支撑基础，上部预留的盖板安装位可直接卡入遮阳挡雨的盖板型材，无需额外焊接固定件，能大幅缩短现场搭建的工时。

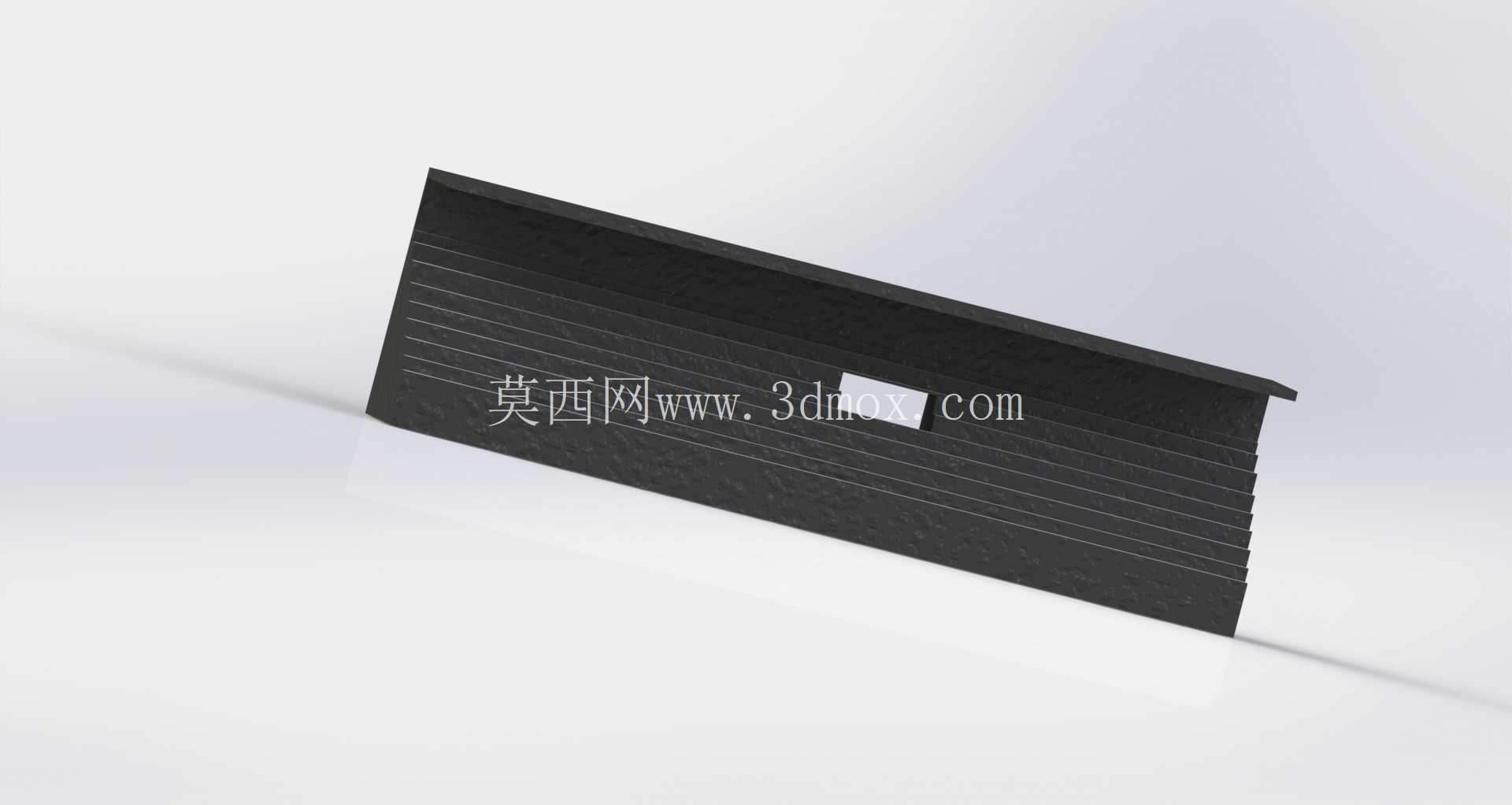

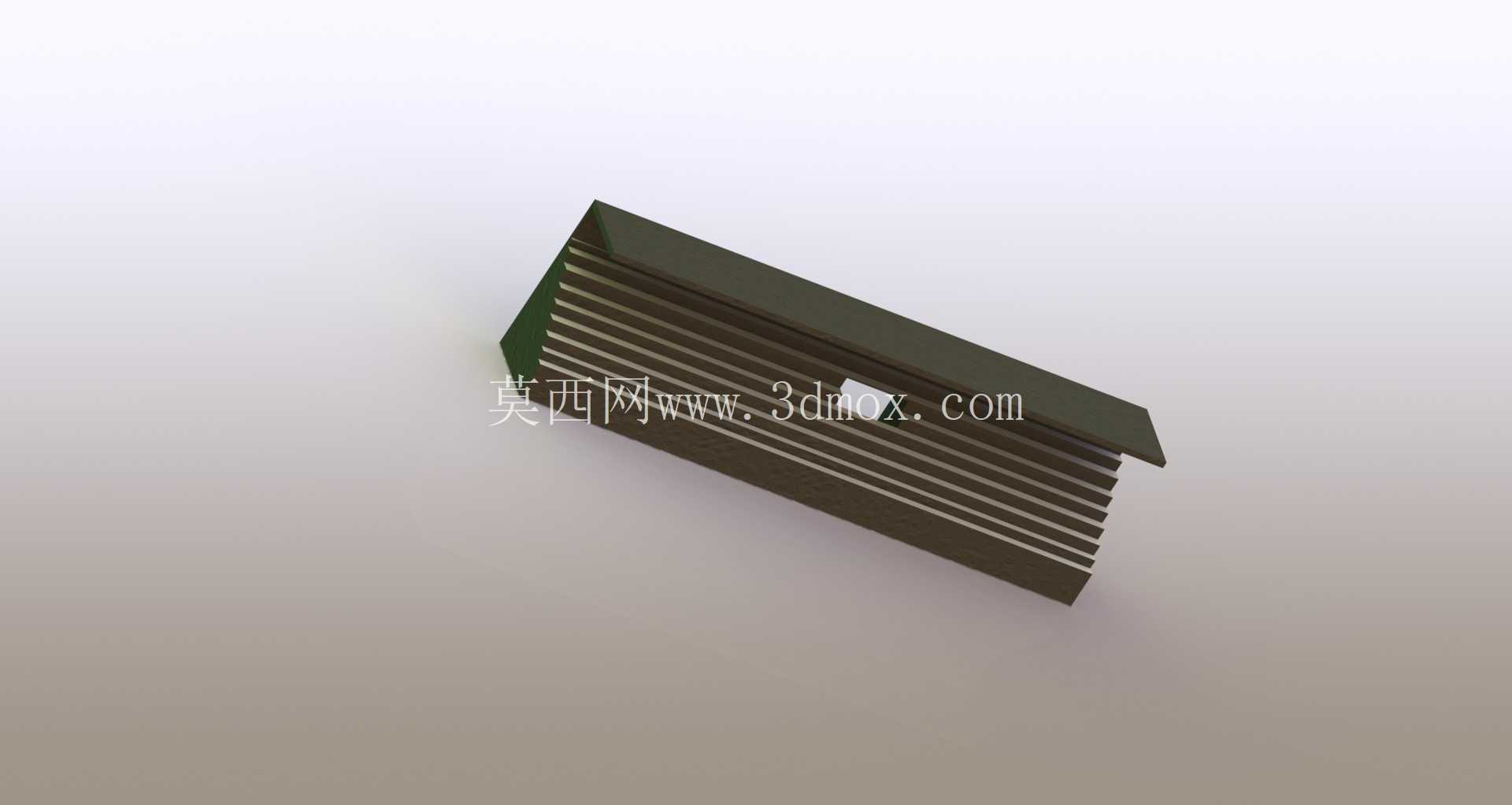

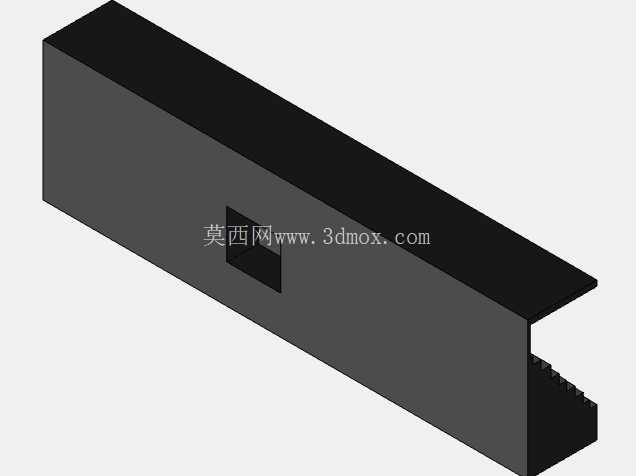

设计过程中首先要考虑的是安装边界的适配性，这类长条型构件的截面采用了阶梯式加强筋结构，沿长度方向均匀分布的横向凸起筋条，一方面是为了提升构件自身的抗弯折性能，在承受观赛人群的均布载荷时，避免长条形构件出现中部下挠的变形问题，另一方面这些筋条也可作为上部看台踏板的定位卡槽，安装时踏板可直接沿筋条滑槽滑入就位，不需要额外打定位孔，降低现场安装的对位难度。构件中部预留的方形开孔是管线穿越通道，赛道周边的看台往往需要布置广播线缆、计时计分设备的信号线以及临时照明线路，这个开孔可让各类管线从支架内部穿行，避免线路外露被踩踏破坏，也能让看台整体外观更整洁，减少现场布线的杂乱感。

从功能特性上看，带盖的结构设计让支架上部形成了封闭的安装面，既可以防止户外使用时雨水、沙尘进入支架内部的拼接缝隙，减少构件锈蚀卡涩的概率，也能为上部安装的座椅或踏板提供更平整的支撑基准，避免因支撑面不平整导致的踏板晃动问题。构件两端的拼接端面做了平齐处理，多段拼接时端面可完全贴合，配合侧面的快装卡扣位，不需要大型吊装设备，两名现场施工人员即可完成多段构件的对接固定，适配临时赛事活动结束后的快速拆解转运需求，拆解后的构件可堆叠存放，单根构件的筋条凸起刚好可以嵌入相邻构件的凹槽内，堆叠时不会出现滑移倾倒，大幅降低仓储运输的空间占用。

在建模阶段需要重点把控的尺寸公差集中在几个关键配合面：首先是筋条的凸起高度与间距，这个尺寸直接决定了上部踏板的安装松紧度，间隙过大会导致踏板安装后出现晃动异响，间隙过小则会让现场安装时滑入阻力过大，甚至出现卡滞无法就位的问题；其次是中部方形开孔的边缘倒角，开孔边缘做了圆弧过渡处理，避免穿线时尖锐的边角割破线缆绝缘层，同时也能减少开孔位置的应力集中，避免长期受载时从开孔位置出现开裂；最后是构件底部的支撑平面，整个底部平面做了平面度公差约束，确保安装在硬化地面上时不会出现局部悬空，导致载荷集中在个别支撑点造成构件变形或地面压损。

不同于民用建筑的永久看台结构，这类赛道用的看台支撑构件不需要做复杂的混凝土预埋，底部平整的支撑面可直接放置在硬化的沥青或混凝土地面上，配合简易的地面膨胀螺栓固定点即可满足抗风载与人群载荷的稳定性要求，对于临时赛事场景，甚至可以不做永久固定，仅靠构件自身重量与拼接后的整体结构强度即可满足使用需求，赛事结束后可快速拆除转运至其他场地重复使用，大幅降低赛事活动的设施投入成本。在结构强度校核环节，需要重点验证构件在承受单侧偏载时的抗倾覆性能，比如观赛人群全部靠向赛道一侧时，构件的重心偏移量不能超出底部支撑面的边界，因此在建模时特意将构件的重心向远离赛道的一侧做了偏移设计，通过背部的加厚结构平衡偏载带来的倾覆力矩，不需要额外加装配重块即可满足偏载工况下的稳定性要求。
